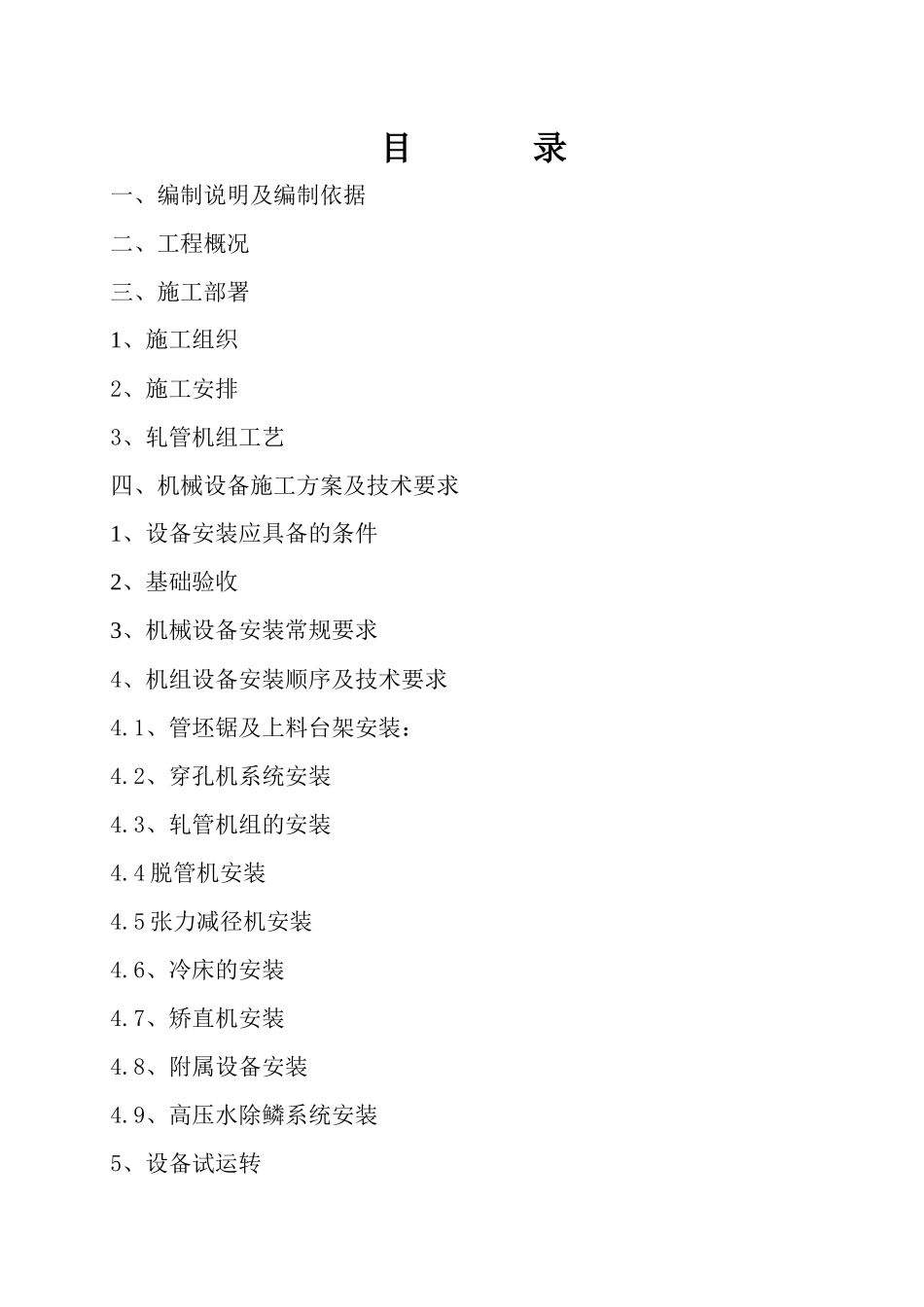

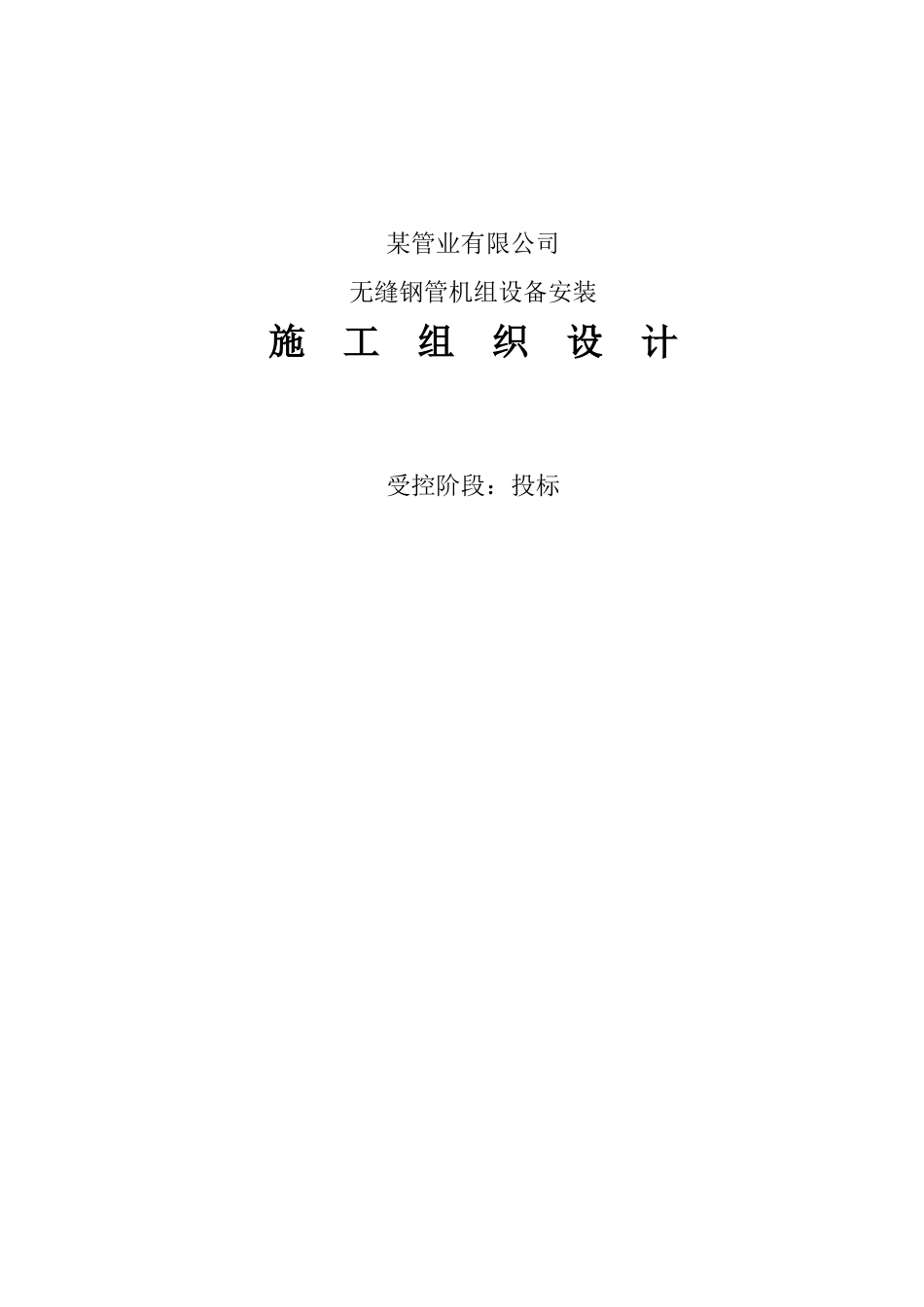

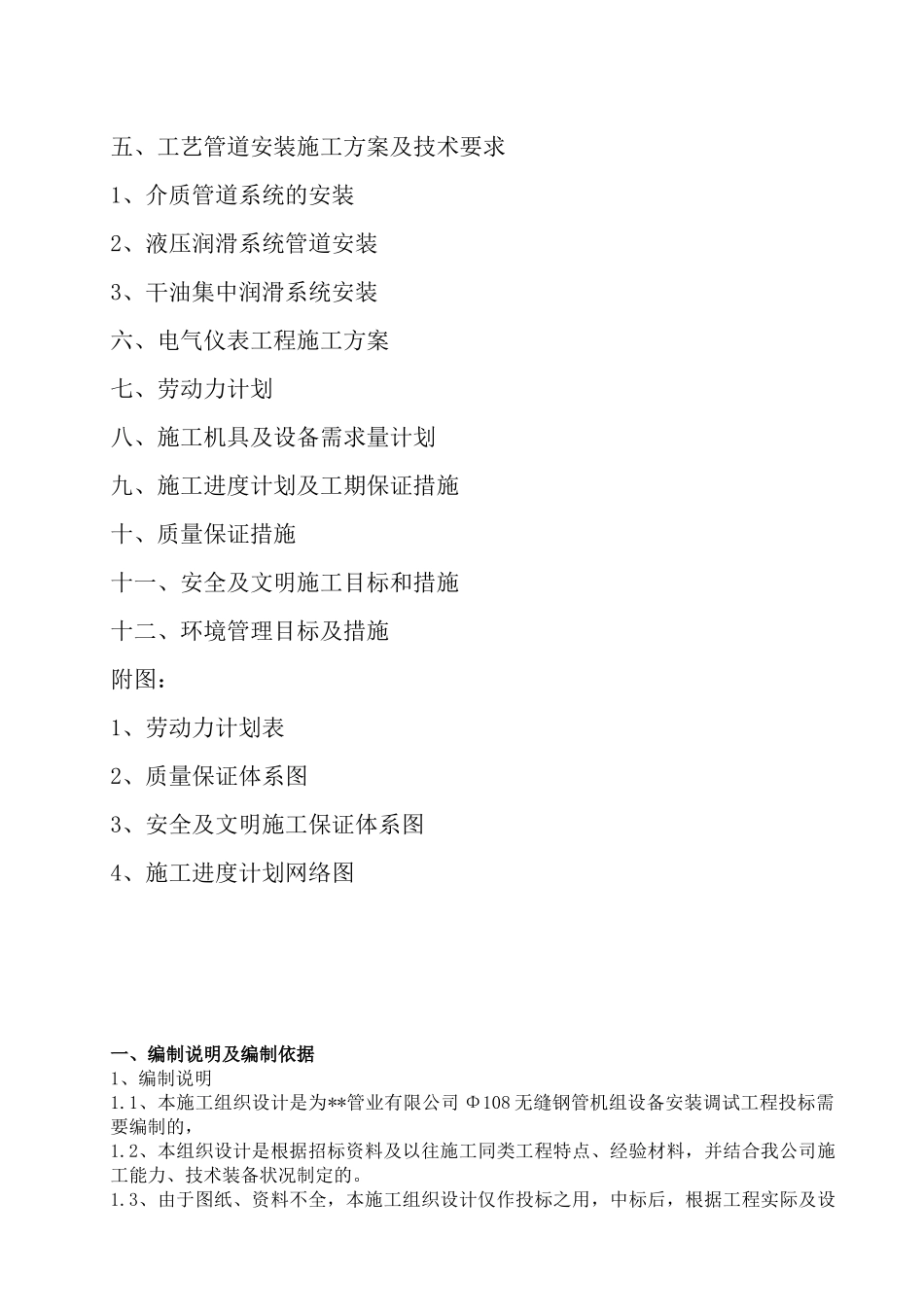

某管业有限公司无缝钢管机组设备安装施工组织设计受控阶段：投标目录一、编制说明及编制依据二、工程概况三、施工部署1、施工组织2、施工安排3、轧管机组工艺四、机械设备施工方案及技术要求1、设备安装应具备的条件2、基础验收3、机械设备安装常规要求4、机组设备安装顺序及技术要求4.1、管坯锯及上料台架安装：4.2、穿孔机系统安装4.3、轧管机组的安装4.4脱管机安装4.5张力减径机安装4.6、冷床的安装4.7、矫直机安装4.8、附属设备安装4.9、高压水除鳞系统安装5、设备试运转五、工艺管道安装施工方案及技术要求1、介质管道系统的安装2、液压润滑系统管道安装3、干油集中润滑系统安装六、电气仪表工程施工方案七、劳动力计划八、施工机具及设备需求量计划九、施工进度计划及工期保证措施十、质量保证措施十一、安全及文明施工目标和措施十二、环境管理目标及措施附图：1、劳动力计划表2、质量保证体系图3、安全及文明施工保证体系图4、施工进度计划网络图一、编制说明及编制依据1、编制说明1.1、本施工组织设计是为**管业有限公司Φ108无缝钢管机组设备安装调试工程投标需要编制的，1.2、本组织设计是根据招标资料及以往施工同类工程特点、经验材料，并结合我公司施工能力、技术装备状况制定的。1.3、由于图纸、资料不全，本施工组织设计仅作投标之用，中标后，根据工程实际及设计资料，编制详细的施工组织设计。2、编制依据2.1设备施工招标文件，招标编号：FB03－050；2.2部分施工图纸及设备说明；2.3我单位人员对本工程情况的理解及现场施工条件因素等情况；2.4、国家或行业现行的施工规范及验收标准；GB50231－2009机械设备安装工程施工及验收通用规范GB50387－2006冶金机械液压、润滑和气动设备工程安装验收规范GB50386－2006轧机机械设备工程安装验收规范GB50744－2011轧机机械设备安装规范GB/T4272－2008设备及管道绝热技术通则GB50126－2008工业设备及管道绝热工程施工规范GB50185－2010工业设备及管道绝热工程施工质量验收规范GB50235－2010工业金属管道工程施工规范GB50236－2011现场设备、工业管道焊接工程施工规范GB50184－2011工业金属管道工程施工质量验收规范GB50300－2013建筑工程施工质量验收统一标准GB50726－2011工业设备及管道防腐蚀工程施工规范GB50205－2001钢结构工程施工质量验收规范GB50252－2010工业安装工程施工质量验收统一标准GB50270－2010输送设备安装工程施工及验收规范YB/T9256－96钢结构、管道涂装技术规程GB50026－2007工程测量规范GB50150-2006《电气装置安装工程电气设备交接试验标准》GB50168-2006《电气装置安装工程电缆线路施工及验收规范》GB50169-2006《电气装置安装工程接地装置施工及验收规范》GB50171-2012《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50172-2012《电气装置安装工程蓄电池施工及验收规范》GB50303-2002《建筑电气工程施工质量验收规范》GB50397-2007《冶金电气设备工程安装验收规范》GB50093-2013《工业自动化仪表工程施工及质量验收规范》2.5我公司的《管理手册》、程序文件、支持性文件、安全生产、技术管理、文明施工、等规定。2.6我公司长期从事该类工程建设所积累的施工经验。二、工程概况1、招标单位；**管业公司2、工程名称：108连轧机组项目设备安装与调试3、项目建设地址：4、工程建设性质：新建5、招标范围及工程内容5.1招标范围：热轧生产线、预精整线、工具装配车间、液压润滑系统、电气系统。5.2主要工程内容见表2.5.2。6、工程概述工程设计年产直径φ32-Φ114mm、壁厚3.0-12mm、长度6.0～15m的无缝钢管20万t。主要品种有：石油套管管体、石油套管接箍料、管线管、液压支架管、高压锅炉管、低中压锅炉管、高压气瓶管管体、流体输送管、结构管等。热轧生产线由热轧机组和预精整组成，主要设备有管坯准备设备、环形加热炉、菌式穿孔机、连轧管机、步进式加热炉、张力减径机、冷床及钢管成排冷锯机；预精整线主要设备有矫直机、吹吸灰、漏磁探伤装置、人工检查、测长称重喷标等；专用管线主要设备有辊底式连续退火炉、矫直机、吹吸灰、漏磁探伤装置、超声波探伤装置、水压试验机、平头倒棱、...
