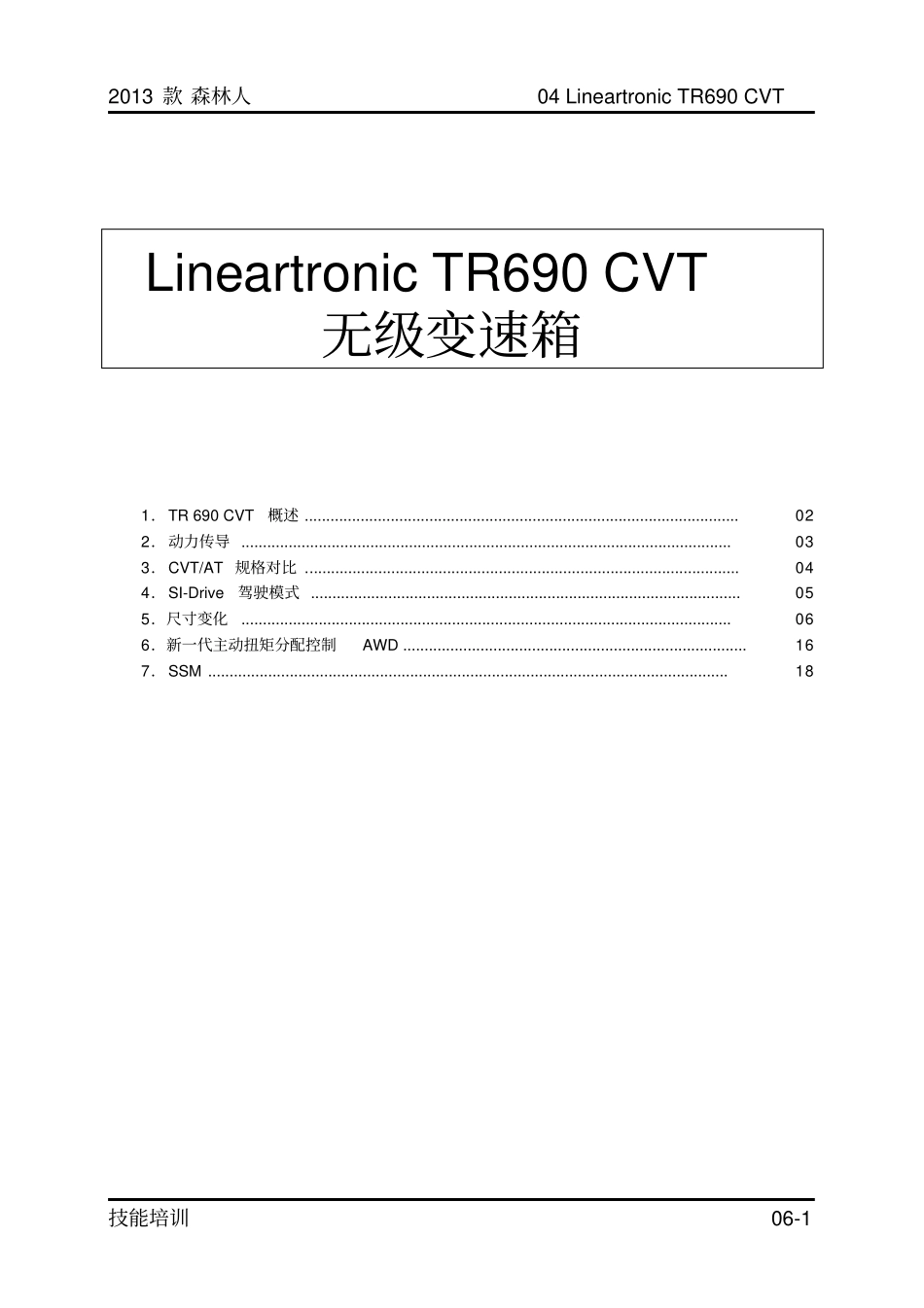

2013款森林人04LineartronicTR690CVT技能培训06-1LineartronicTR690CVT无级变速箱1．TR690CVT概述.....................................................................................................022．动力传导..................................................................................................................033．CVT/AT规格对比.....................................................................................................044．SI-Drive驾驶模式....................................................................................................055．尺寸变化..................................................................................................................066．新一代主动扭矩分配控制AWD................................................................................167．SSM.........................................................................................................................1804LineartronicTR690CVT2013款森林人06-2技能培训1．TR690CVT概述新森林人抛弃了以往的4AT和5AT变速箱，搭载了和翼豹、力狮同样的Lineartronic无级变速箱。对于搭载了新型高扭矩输出直喷涡轮增压发动机DIT的车型，配备了2010款力狮所用Lineartronic的强化版，对应大扭矩输出。直喷涡轮增压发动机车型的S#模式也有了新的改进。在S#模式下可进行8档手动变速调节，给用户带来全新的驾驶体验。。另外在降低动力损耗以及扩大全段变速幅度上也作了改进，达到控制油耗、降低排放的目的。同时也降低了润滑油泵和金属链条的机械噪音。2013款森林人04LineartronicTR690CVT技能培训06-32．动力传导DIT发动机CVT(TR690)(1)变矩器(6)传动轴(2)一次减速齿轮(7)AWD系统(MPT)(3)主带轮(8)分动箱传动齿轮(4)二次减速齿轮(9)副带轮(5)带有正/反向转换功能的装置(10)前差速器参考:NA发动机CVT(TR580)(1)变矩器(4)分动箱离合器(MPT)(2)带有正/反向转换功能的前差速器(5)副带轮(3)主带轮(6)前差速器04LineartronicTR690CVT2013款森林人06-4技能培训3．CVT/AT规格对比TR690TR580TG5CTZ1BDIT发动机NA发动机NA发动机涡轮增压NA发动机13款森林人13款力狮(日本)10款力狮13款森林人12款森林人类型LineartronicLineartronicLineartronicLineartronic5AT4AT减速比最低速(1st)2.3492.3492.3622.5493.542.785最高速(Top)0.3650.3650.3740.4060.8340.69全段变速幅度6.46.46.36.34.2454.012倒档0.6690.6690.6691.0422.372.272最终减速比4.1114.1113.73.93.0834.111一次减速1.12911.129---二次减速1.3221.3221.3221.405--AWD类型MPTVTDMPTMPTVTDMPT2013款森林人04LineartronicTR690CVT技能培训06-53．SI-DriveSI-drive的各个模式和以往的概念相同，但这次为DIT发动机车型准备了可以进行8档手动变速的全新S#模式。D档位状态下，I模式和S模式为无级变速状态，S#模式为8档自动变速状态。让用户在S#模式下可以更好地感受新森林人的操控性能和驾驶快感。在M档位状态下，I模式和S模式为6档手动变速模式，S#模式为8档手动变速状态。另外，S#模式的8个档位和8档紧密齿轮比变速箱的变速比相同。S#模式关闭了自动升档功能，更方便用户体验新森林人的运动性能。驾驶模式D档位M档位I模式/S模式CVT无级变速6档手动变速S#模式8档自动变速8档手动变速(1)发动机转数(3)节气门完全开放(2)车速(4)节气门完全关闭04LineartronicTR690CVT2013款森林人06-6技能培训5．尺寸变化5-1.外壳变矩器外壳为了对应高扭矩输出发动机以及增设的CVTF冷却器(同时带有加热功能)，对变矩器外壳作了重新设计。(1)为安装CVTFl冷却器所增加的螺丝孔变速箱外壳为对应高扭矩输出发动机，对变速箱外壳作了增强设计。(1)凸缘增厚(2)增加厚度(3)增加厚度2013款森林人04LineartronicTR690CVT技能培训06-7中段外壳为了对应高扭矩输出发动机，对中段外壳作了重新设计(1)增加支撑骨架04LineartronicTR690CVT2013款森林人06-8技能培训5-2.轴承、齿轮等其他部件的变化变更部...
