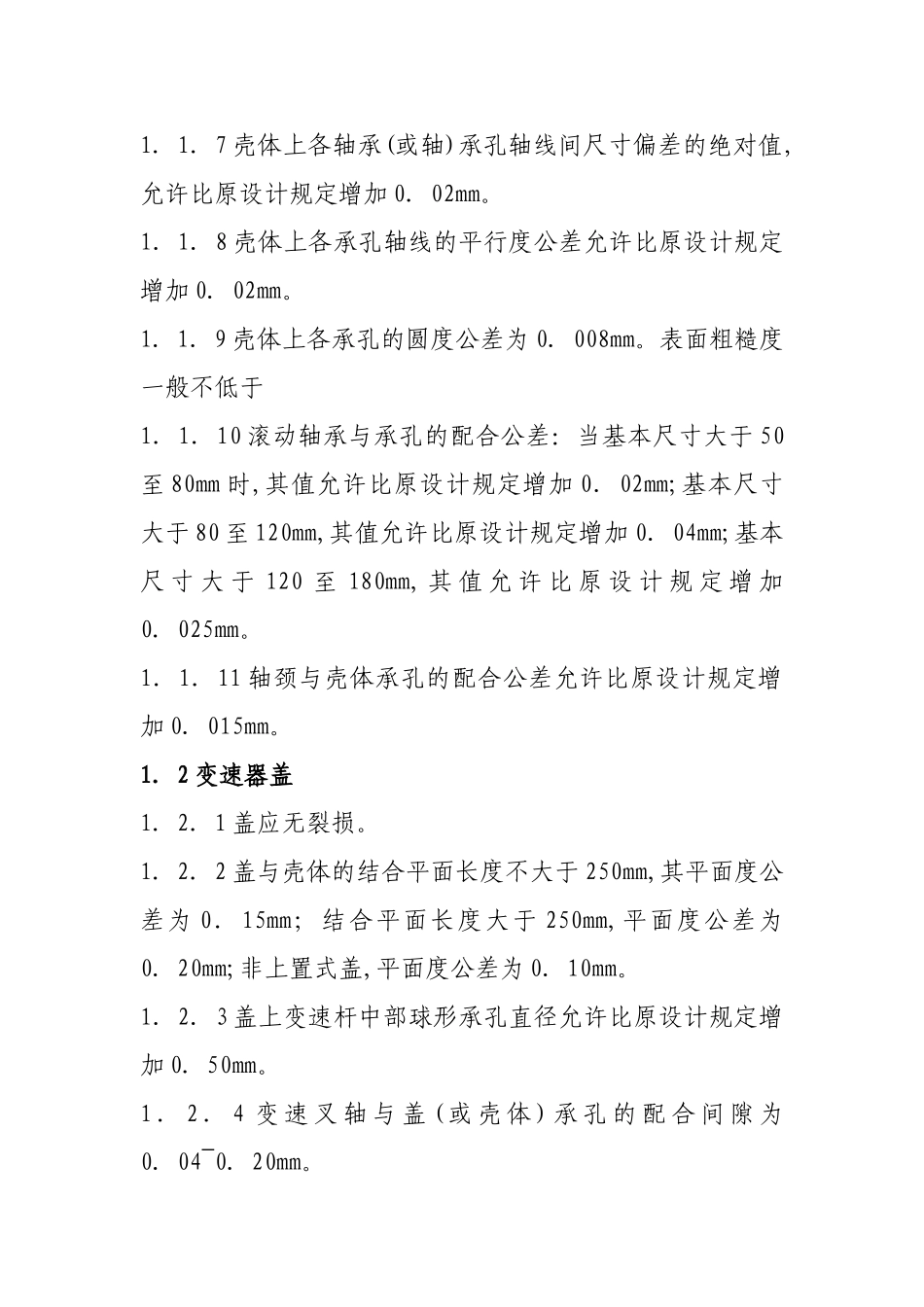

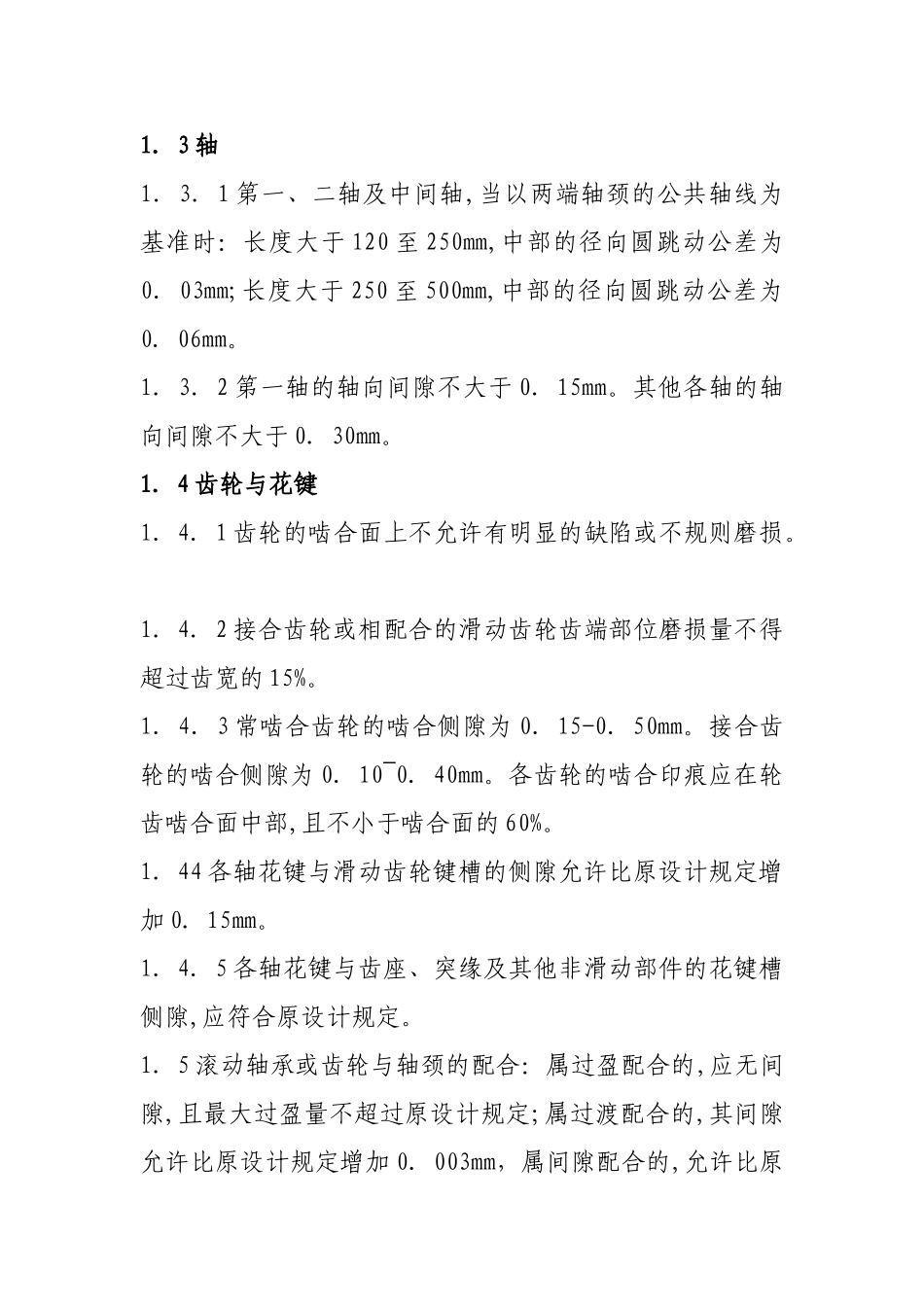

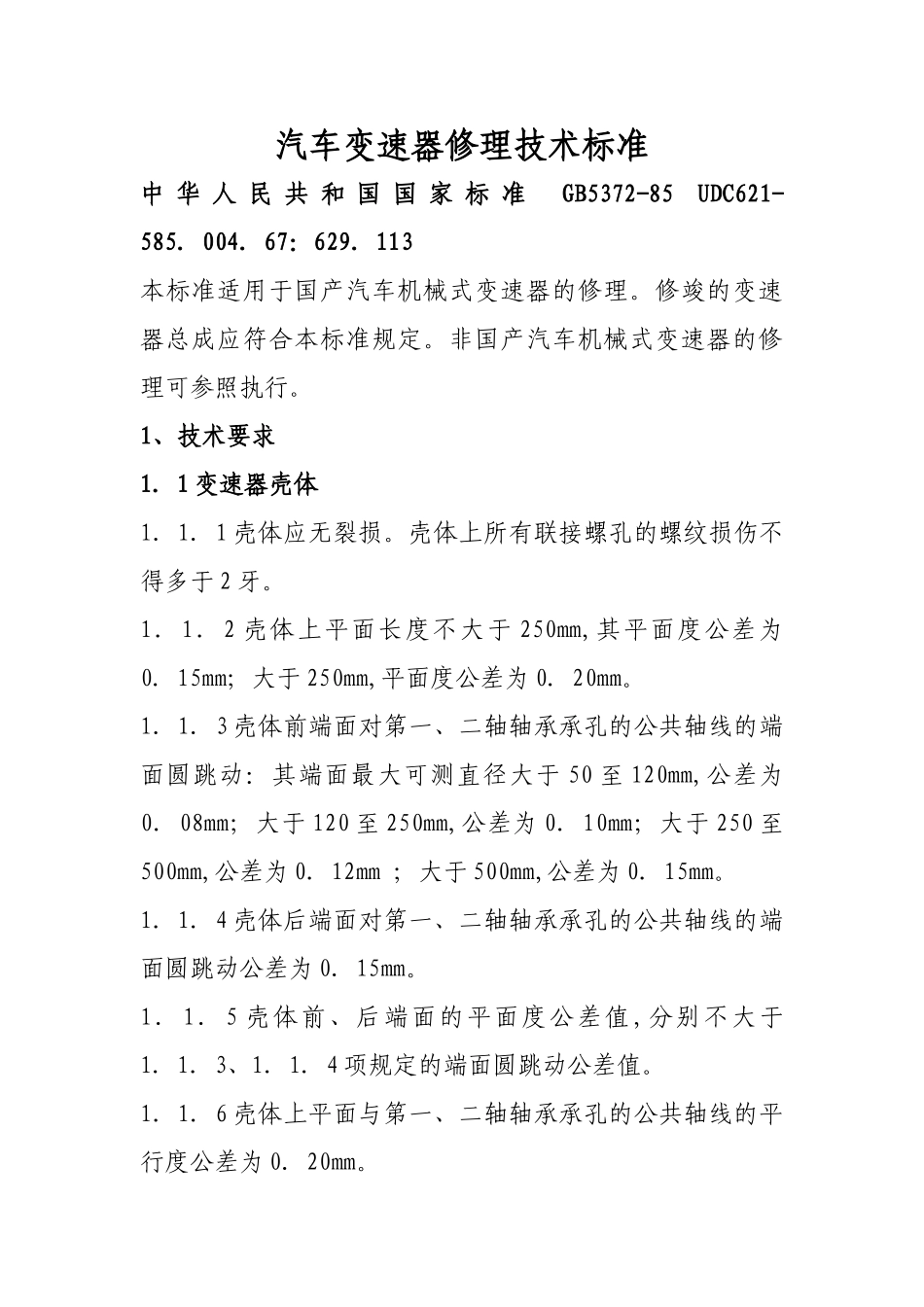

汽车变速器修理技术标准中华人民共和国国家标准GB5372-85UDC621-585．004．67：629．113本标准适用于国产汽车机械式变速器的修理。修竣的变速器总成应符合本标准规定。非国产汽车机械式变速器的修理可参照执行。1、技术要求1．1变速器壳体1．1．1壳体应无裂损。壳体上所有联接螺孔的螺纹损伤不得多于2牙。1．1．2壳体上平面长度不大于250mm,其平面度公差为0．15mm；大于250mm,平面度公差为0．20mm。1．1．3壳体前端面对第一、二轴轴承承孔的公共轴线的端面圆跳动：其端面最大可测直径大于50至120mm,公差为0．08mm；大于120至250mm,公差为0．10mm；大于250至500mm,公差为0．12mm；大于500mm,公差为0．15mm。1．1．4壳体后端面对第一、二轴轴承承孔的公共轴线的端面圆跳动公差为0．15mm。1．1．5壳体前、后端面的平面度公差值,分别不大于1．1．3、1．1．4项规定的端面圆跳动公差值。1．1．6壳体上平面与第一、二轴轴承承孔的公共轴线的平行度公差为0．20mm。1．1．7壳体上各轴承(或轴)承孔轴线间尺寸偏差的绝对值,允许比原设计规定增加0．02mm。1．1．8壳体上各承孔轴线的平行度公差允许比原设计规定增加0．02mm。1．1．9壳体上各承孔的圆度公差为0．008mm。表面粗糙度一般不低于1．1．10滚动轴承与承孔的配合公差：当基本尺寸大于50至80mm时,其值允许比原设计规定增加0．02mm;基本尺寸大于80至120mm,其值允许比原设计规定增加0．04mm;基本尺寸大于120至180mm,其值允许比原设计规定增加0．025mm。1．1．11轴颈与壳体承孔的配合公差允许比原设计规定增加0．015mm。1．2变速器盖1．2．1盖应无裂损。1．2．2盖与壳体的结合平面长度不大于250mm,其平面度公差为0．15mm；结合平面长度大于250mm,平面度公差为0．20mm;非上置式盖,平面度公差为0．10mm。1．2．3盖上变速杆中部球形承孔直径允许比原设计规定增加0．50mm。1．2．4变速叉轴与盖(或壳体)承孔的配合间隙为0．04~0．20mm。1．3轴1．3．1第一、二轴及中间轴,当以两端轴颈的公共轴线为基准时：长度大于120至250mm,中部的径向圆跳动公差为0．03mm;长度大于250至500mm,中部的径向圆跳动公差为0．06mm。1．3．2第一轴的轴向间隙不大于0．15mm。其他各轴的轴向间隙不大于0．30mm。1．4齿轮与花键1．4．1齿轮的啮合面上不允许有明显的缺陷或不规则磨损。1．4．2接合齿轮或相配合的滑动齿轮齿端部位磨损量不得超过齿宽的15%。1．4．3常啮合齿轮的啮合侧隙为0．15-0．50mm。接合齿轮的啮合侧隙为0．10~0．40mm。各齿轮的啮合印痕应在轮齿啮合面中部,且不小于啮合面的60%。1．44各轴花键与滑动齿轮键槽的侧隙允许比原设计规定增加0．15mm。1．4．5各轴花键与齿座、突缘及其他非滑动部件的花键槽侧隙,应符合原设计规定。1．5滚动轴承或齿轮与轴颈的配合：属过盈配合的,应无间隙,且最大过盈量不超过原设计规定;属过渡配合的,其间隙允许比原设计规定增加0．003mm，属间隙配合的,允许比原设计规定增加0．02mm。1．6滚针轴承与轴颈及承孔的配合间隙为0．02-0．125mm。1．7衬套与轴颈和承孔的配合：属间隙或过渡配合的,其间隙允许比原设计规定增加0．02mm;属过盈配合的,应符合原设计规定。1．8变速叉1．8．1变速叉端面磨损量应不大于0．40mm。1．8．2变速叉端面对变速叉轴孔轴线的垂直度公差为0．20mm。1．8．3变速叉两端工作侧面与环槽的配合间隙为0．20-1．00mm。1．9变速杆球形中心到杆下端距离应符合原设计规定。1．10第二轴突缘的端面圆跳动公差应符合1．1．3项的规定。2、检验规则2．1磨合与试验2．1．1变速器装合后,应在试验台上磨合并进行无负荷、有负荷试验。负荷为传递最大扭矩的30%左右。运转前,选用并按规定容量加注清洁的汽油机润滑油。各档运转时间的总和一般不少于1h。2．1．2运转中,第一轴转速在1000-2000r/min、油温在15-65℃时,不允许有自动脱档、跳档现象。操纵机构和同步器换档应轻便、灵活、迅速、可靠。运转和换档时均不得有异常响声。变速杆不允许有明显的抖动现象。所有密封装置不得有漏油现象。2．1．3磨合与试验结束后,应进行清洗。其清洁度应符合原设计规定。非结合外露表面应涂漆或银粉。按原设计规定加注润滑油。2．2...
