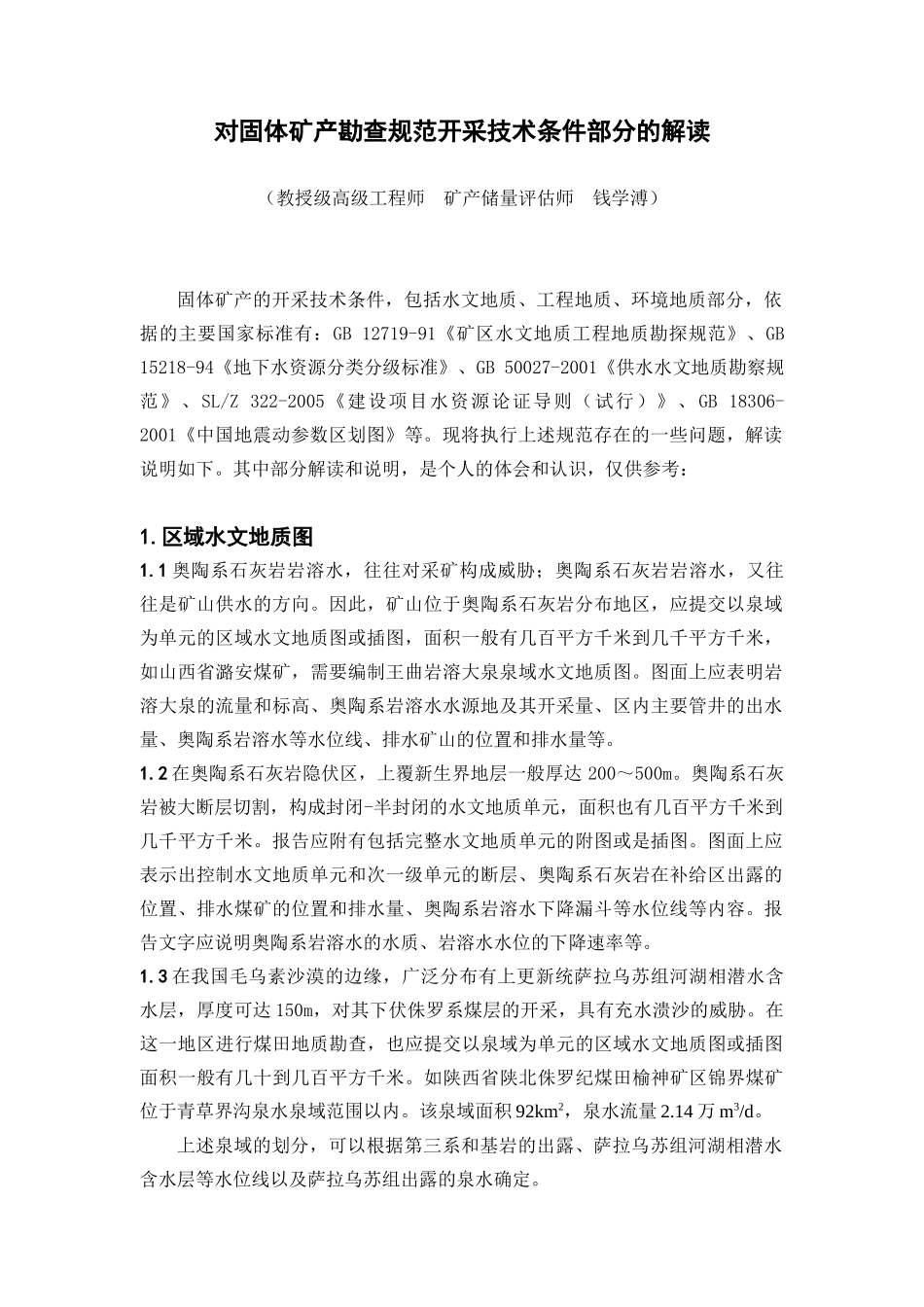

对固体矿产勘查规范开采技术条件部分的解读(教授级高级工程师矿产储量评估师钱学溥)固体矿产的开采技术条件,包括水文地质、工程地质、环境地质部分,依据的主要国家标准有:GB12719-91《矿区水文地质工程地质勘探规范》、GB15218-94《地下水资源分类分级标准》、GB50027-2001《供水水文地质勘察规范》、SL/Z322-2005《建设项目水资源论证导则(试行)》、GB18306-2001《中国地震动参数区划图》等。现将执行上述规范存在的一些问题,解读说明如下。其中部分解读和说明,是个人的体会和认识,仅供参考:1.区域水文地质图1.1奥陶系石灰岩岩溶水,往往对采矿构成威胁;奥陶系石灰岩岩溶水,又往往是矿山供水的方向。因此,矿山位于奥陶系石灰岩分布地区,应提交以泉域为单元的区域水文地质图或插图,面积一般有几百平方千米到几千平方千米,如山西省潞安煤矿,需要编制王曲岩溶大泉泉域水文地质图。图面上应表明岩溶大泉的流量和标高、奥陶系岩溶水水源地及其开采量、区内主要管井的出水量、奥陶系岩溶水等水位线、排水矿山的位置和排水量等。1.2在奥陶系石灰岩隐伏区,上覆新生界地层一般厚达200~500m。奥陶系石灰岩被大断层切割,构成封闭-半封闭的水文地质单元,面积也有几百平方千米到几千平方千米。报告应附有包括完整水文地质单元的附图或是插图。图面上应表示出控制水文地质单元和次一级单元的断层、奥陶系石灰岩在补给区出露的位置、排水煤矿的位置和排水量、奥陶系岩溶水下降漏斗等水位线等内容。报告文字应说明奥陶系岩溶水的水质、岩溶水水位的下降速率等。1.3在我国毛乌素沙漠的边缘,广泛分布有上更新统萨拉乌苏组河湖相潜水含水层,厚度可达150m,对其下伏侏罗系煤层的开采,具有充水溃沙的威胁。在这一地区进行煤田地质勘查,也应提交以泉域为单元的区域水文地质图或插图面积一般有几十到几百平方千米。如陕西省陕北侏罗纪煤田榆神矿区锦界煤矿位于青草界沟泉水泉域范围以内。该泉域面积92km2,泉水流量2.14万m3/d。上述泉域的划分,可以根据第三系和基岩的出露、萨拉乌苏组河湖相潜水含水层等水位线以及萨拉乌苏组出露的泉水确定。1.4位于山间断陷盆地中的井田,则应附有全盆地的区域水文地质图或是插图。2.水文地质图及水文地质剖面图2.1水文地质图应包括水文地质平面图、柱状图和1~2张水文地质剖面图。2.2水文地质剖面图尽可能通过抽水水文地质孔。图面上应表示出地层、岩性、地层产状、断层、隔水层、含水层的水位以及水位抽降、出水量、水质等内容。3.消除井损计算渗透系数3.1对承压水含水层进行抽水试验,Q=f(S)关系曲线应该是一条直线,即S=aQ。如果Q=f(S)关系曲线呈现抛物线关系,利用3次抽降数据,计算3个渗透系数,求其平均值,则其计算结果偏小,并且也不合理。因为对于某一点的含水层来说,渗透系数是一个常数,它不随水位抽降的改变而改变。3.2对承压水含水层进行抽水试验,Q=f(S)关系曲线,若呈现抛物线关系,即S=aQ+bQ2,说明有井管水流摩阻损失的存在,则应按GB50027-2001《供水水文地质勘察规范》8.2.1条款,进行消除井损渗透系数的计算。3.3具体的计算方法是:变换坐标,以S/Q为纵坐标,以Q为横坐标,通过作图法求纵坐标上的截距a1,将a1值代入裘布依公式K=12πa1MlnRr,计算渗透系数。也可以利用2次抽降、3次或3次以上抽降数据,采用最小二乘法计算a1值(参考钱学溥,消除井损计算渗透系数的公式,《工程勘察》1984第6期,中国建筑工业出版社)。图3-1作图法求a1值3.4利用2次抽降,采用最小二乘法计算a1值:a1=S1Q22−S2Q12Q1Q22−Q2Q12利用3次或3次以上抽降数据,采用最小二乘法计算a1值:a1=ΣQSΣQ4−ΣQ2SΣQ3ΣQ2ΣQ4−ΣQ3ΣQ34.利用恢复水位观测资料计算渗透系数4.1以分钟为单位,当恢复水位观测时间超过1000分钟,也就是说,观测时间超过3个对数周期(1、10、100、1000分钟),则应该利用恢复水位的观测数据,采用非稳定流理论两点法、直线斜率法、选择法等方法,计算承压水渗透系数(参考《供水水文地质手册》第二册,地质出版社1977,第95~103页)。4.2两点法:T=0.183QS2−S1lgt1t2K=TM式中:T——导水系数(m2/d)Q——抽水稳定流...
