主体工程施工作业指导书VIP免费

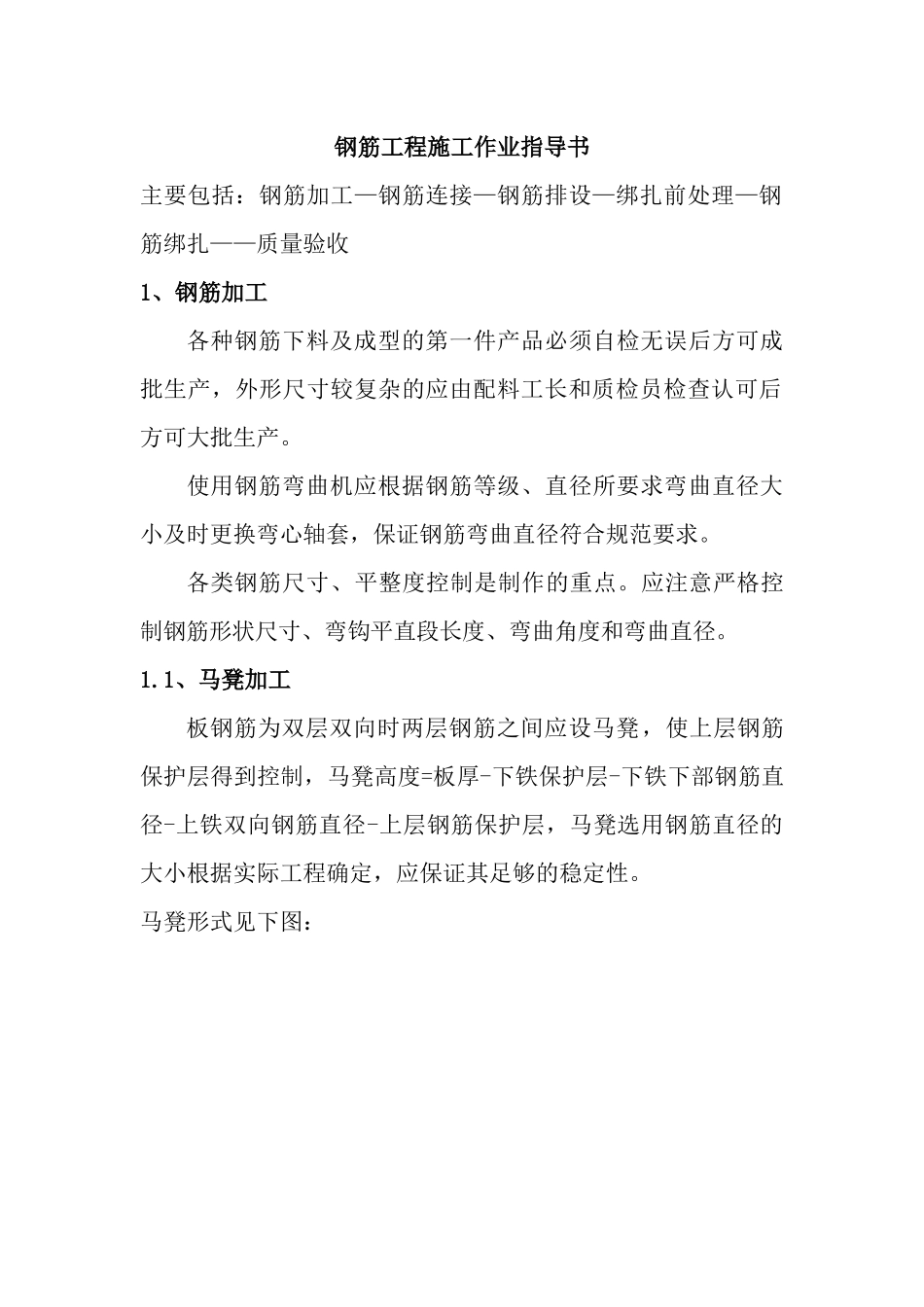

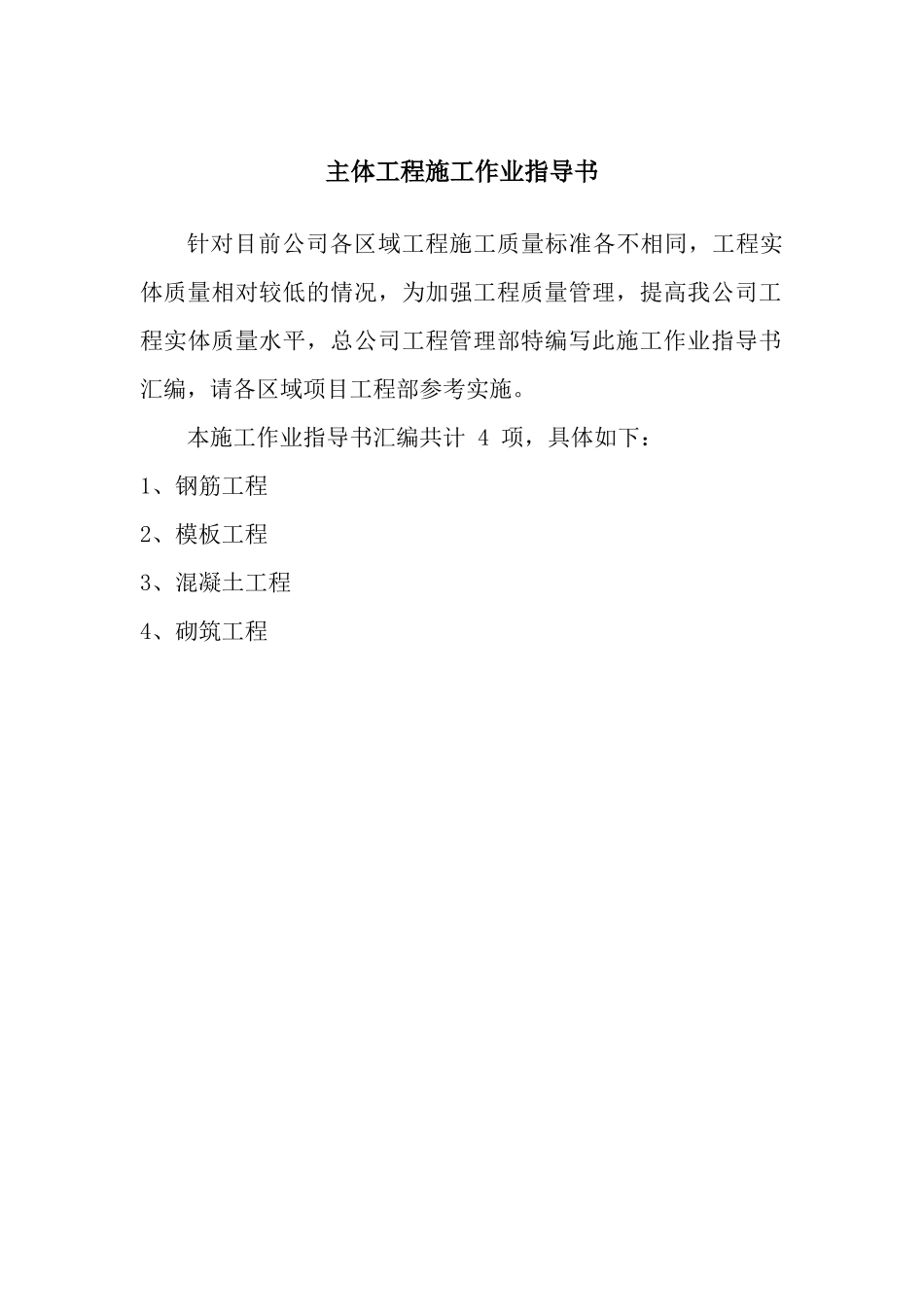

主体工程施工作业指导书针对目前公司各区域工程施工质量标准各不相同，工程实体质量相对较低的情况，为加强工程质量管理，提高我公司工程实体质量水平，总公司工程管理部特编写此施工作业指导书汇编，请各区域项目工程部参考实施。本施工作业指导书汇编共计4项，具体如下：1、钢筋工程2、模板工程3、混凝土工程4、砌筑工程钢筋工程施工作业指导书主要包括：钢筋加工—钢筋连接—钢筋排设—绑扎前处理—钢筋绑扎——质量验收1、钢筋加工各种钢筋下料及成型的第一件产品必须自检无误后方可成批生产，外形尺寸较复杂的应由配料工长和质检员检查认可后方可大批生产。使用钢筋弯曲机应根据钢筋等级、直径所要求弯曲直径大小及时更换弯心轴套，保证钢筋弯曲直径符合规范要求。各类钢筋尺寸、平整度控制是制作的重点。应注意严格控制钢筋形状尺寸、弯钩平直段长度、弯曲角度和弯曲直径。1.1、马凳加工板钢筋为双层双向时两层钢筋之间应设马凳，使上层钢筋保护层得到控制，马凳高度=板厚-下铁保护层-下铁下部钢筋直径-上铁双向钢筋直径-上层钢筋保护层，马凳选用钢筋直径的大小根据实际工程确定，应保证其足够的稳定性。马凳形式见下图：1.2、柱定距框加工为保证柱主筋位置准确，偏差在允许范围内，在柱顶部设置柱定距框，定距框采用Φ12—Φ16钢筋加工而成，每对定距卡卡棍的距离应比主筋直径大4mm，定距框四边主框长度比柱边长小于2mm。1.3、梯子筋加工为保证墙体双排钢筋横平竖直，间距均匀正确，采用梯形支撑筋，支撑筋在墙顶通长设置。墙体竖向梯子筋钢筋规格较设计墙体钢筋大一规格，可代替立筋使用。竖向梯子筋上、中、钢筋直径+4mm根据柱筋数量钢筋直径加保护层厚度柱子钢筋定位框下分别有三个横撑，长度比墙体厚度小2mm，其作用是顶住模板保证墙厚和控制钢筋保护层的厚度。梯子筋尺寸必须准确，下料时要用无齿锯切平，并打磨平，端部涂防锈漆，防止混凝土墙面出现铁锈，梯子筋的加工在特制的专用模具中进行。2、钢筋连接2.1钢筋滚轧直螺纹连接框架柱、梁主筋及直径大于等于16mm的钢筋均宜采用滚轧直螺纹接头连接（I级），钢筋滚轧直螺纹接头即通过直螺纹连接套把两根带滚轧直螺纹的钢筋连接成一体的钢筋接头。这种连接方法属于非冶金连接，具有省电省钢材不受钢筋可焊性能限制不受季节影响施工简便，工艺性能良好和接头质量可靠度高等特点，为建筑业科技新项目之一。2.1.1材料要求㈠钢筋钢筋的级别、直径必须符合设计要求及国家标准，应有出厂质量证明及复试报告。钢筋应先调直再下料，切口端面应平整，不得有马蹄形或挠曲，应用切割机下料，不得用气割下料。②连接套连接套材料选用45#优质碳素结构钢，连接套的屈服承载力和抗拉承载力应不小于被连接钢筋屈服承载力和抗拉承载标准值的1.1倍。连接套的尺寸及允许偏差见下表：钢筋直径连接套长度及允许偏差连接套外径及允许偏差螺纹规格18mm50mm-2mm29.0mm-0.4mmM18.5×2.520mm54mm-2mm31.0mm-0.4mmM20.5×2.522mm60mm-2mm33.0mm-0.4mmM22.5×2.525mm64mm-2mm39.0mm-0.4mmM25.5×3.028mm70mm-2mm44.0mm-0.4mmM28.5×3.032mm82mm-2mm49.0mm-0.4mmM32.5×3.036mm90mm-2mm54.0mm-0.4mmM36.5×3.040mm95mm-2mm59.0mm-0.4mmM40.5×3.0连接套进场后应用止塞规、通塞规对其进行外观尺寸检查每1000件为一检验批，每批按10%抽检，不合格品率应低于抽检数量的1%，抽检不合格超过1%时，该批应加倍取样抽检，当加倍抽检不合格率小于1%时，判定此批合格，若仍大于1%时，则该批判定为不合格。连接套的外包装箱应统一规格，应标明产品名称、规格、型号、数量、重量、出厂日期及公司名称、地址、电话箱内装有产品合格证。2.1.2丝头加工钢筋直螺纹接头成批加工前先做试件，经试验合格后方可大批量加工成型，加工丝头的牙型、螺距必须与连接套牙型、螺距一致，有效丝扣段内的秃牙部分，累计长度小于一扣周长的1/2，并用相应的环规和丝头扳检测合格，滚轧钢筋直螺纹时，应使用水溶性切削润滑液，不得用机油作切削润滑液。丝扣成型后必须逐个检验钢筋丝头螺纹中距尺寸，应保证通环规能顺利旋入有效扣长度，止环规旋入丝头的深度小于等于3P（P为螺距）。...
