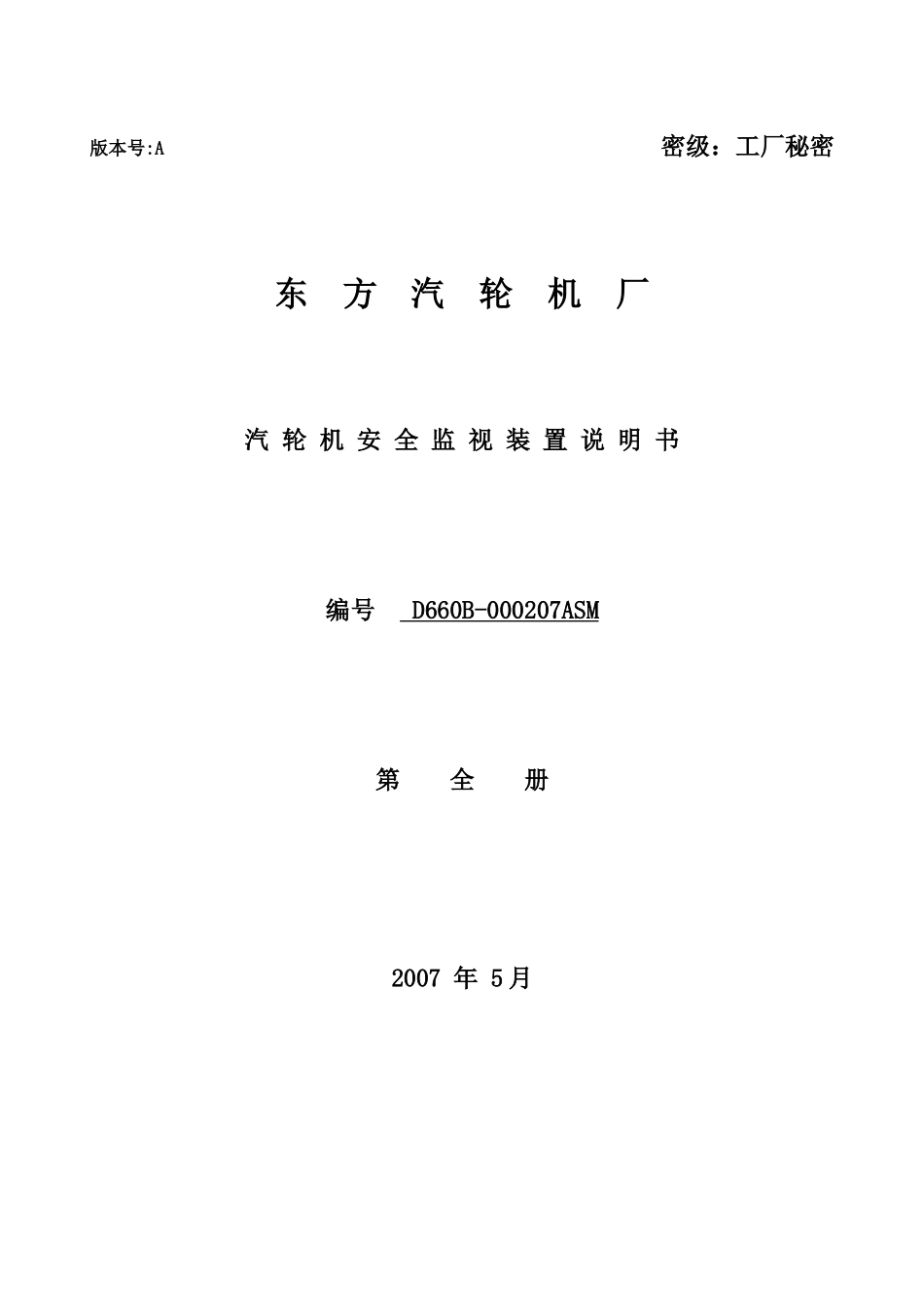

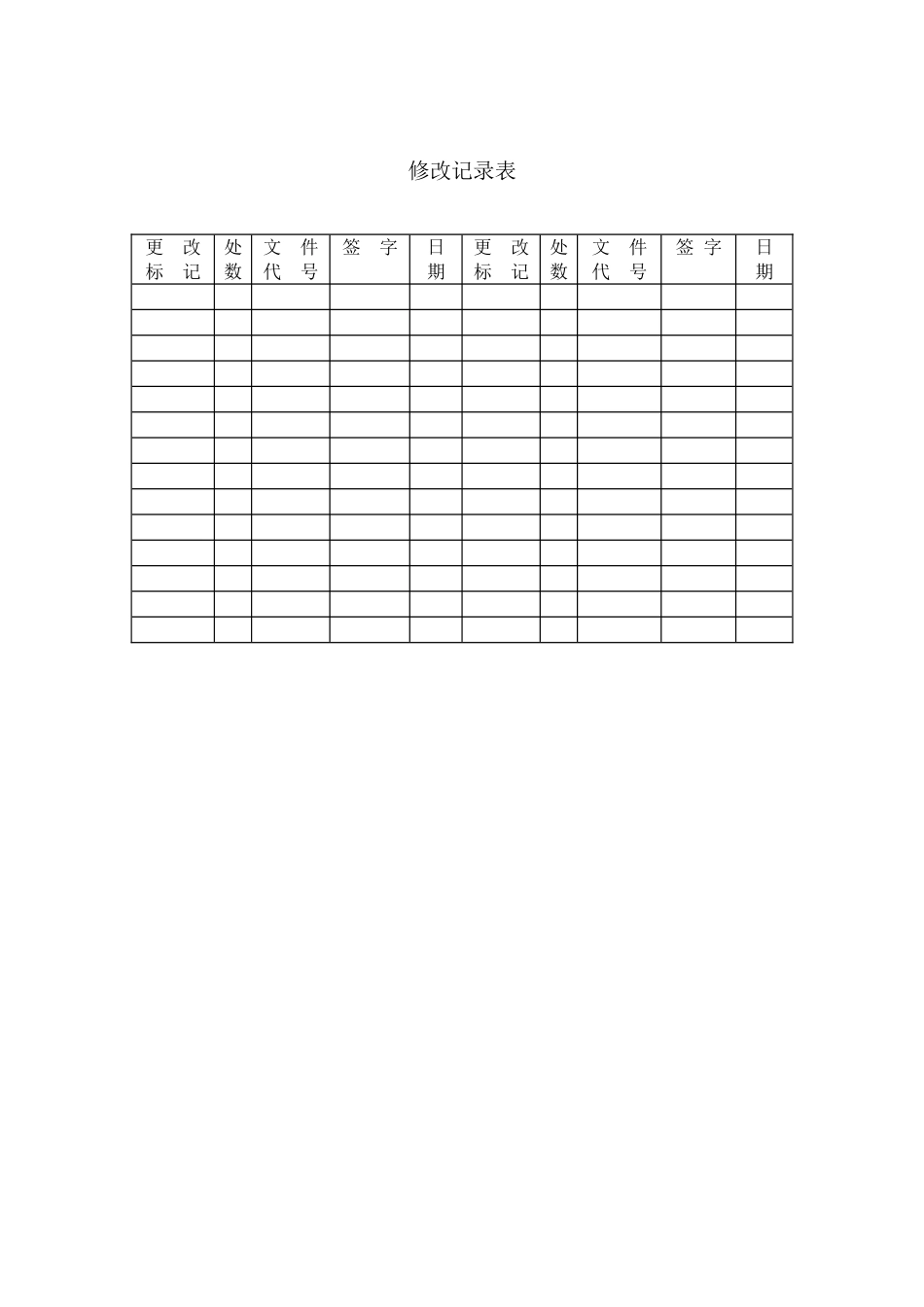

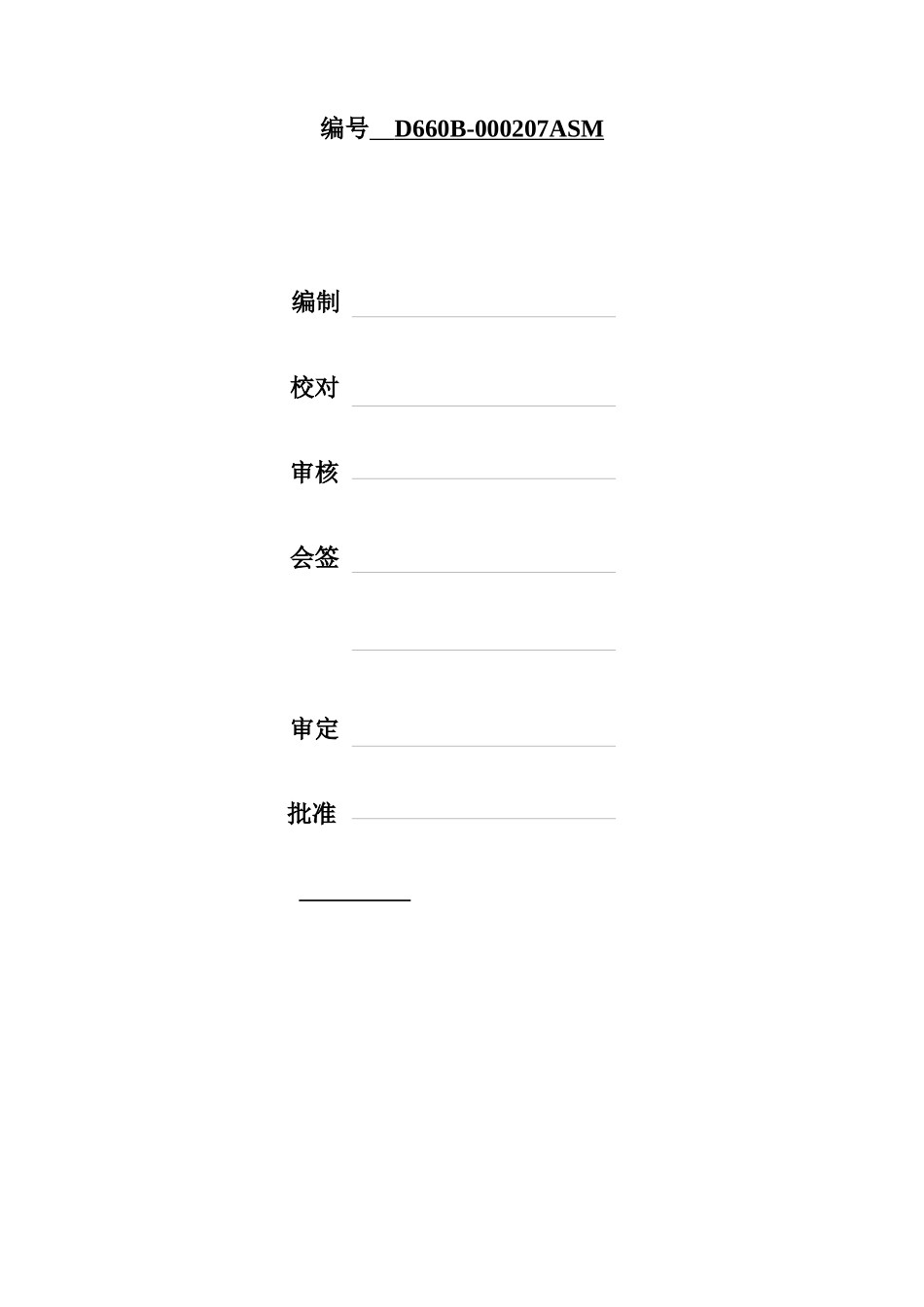

版本号:A密级：工厂秘密东方汽轮机厂汽轮机安全监视装置说明书编号D660B-000207ASM第全册2007年5月编号D660B-000207ASM编制校对审核会签审定批准修改记录表更改标记处数文件代号签字日期更改标记处数文件代号签字日期目录序号章－节名称页数备注10－1系统概述220－2电源部分QUINT230－3盖振监测模件MMS6120940－4转速监测模件MMS63121150－5偏心监视模件MMS6220960－6胀差及轴向位移监测模件MMS62101070－7热膨胀监视模件MMS6410680－8轴振监测模件MMS6110890－9通讯单元MMS68233100-10精密瞬态转速仪DF90111110-11TSI现场安装及调试30－1系统概述本汽轮机采用MMS6000监控系统，安全监视装置由转速监视器、偏心监视器、轴位移监视器、胀差监视器、盖振监视器、轴振监视器和热膨胀监视器组成。MMS6000系统采用成熟的振动感应技术，安装简便，可免维护运行。由于它的模块化特点，可以根据您的需要“量体裁衣”，不会“大材小用”。不仅如此，一个模块化系统不会过时，任何时候都可以扩展、升级或改进，以跟上不断发展的需要。每块模件上都装有微处理器，能提供标准的处理手段，也能解决用户的特殊问题。MMS6000系统适合于各种标准的涡轮机械的监测。1环境要求a)参考温度：＋25℃；b)正常工作温度范围：0℃～＋65℃；c)贮存与运输温度：－30℃～＋85℃；d)相对湿度：5％～95％无冷凝。2主要技术数据a)模件符合DIV41494（100×160mm）标准；b)前面板尺寸30mm(6TE)×128.4（3HE）；c)净重320克；d)一个19”框架，装14个插件/28个通道；e)通过RS232串口，读取数据，组态；f)通过RS485接口通讯。3MMS6000的特点a)每块模件为双通道，内置微处理器；b)接口可连接主计算机和系统；c)通过标准RS485接口，用两种方式通讯；d)防止非安全运行；e)提高系统使用寿命；f)减少备品消耗；g)改进维修计划；h)模件化概念提供最紧凑的系统配置；i)符合相关国际标准。MMS6000所有板件均采用针式48芯接插件（见图0－1－1）。所有插针都通过导线接到机柜的端子排上，输入信号经端子排通过针式插件进入板件，经板件处理后，输出信号,由针式接插件再送至端子排，供用户及其它系统使用。图0－1－1所有的b4、z4、d4分别并联作为通讯接口。总之，该装置是采用当今先进的监控系统，可以实现与DEH，DCS等的通讯。本说明书力求准确、简单地介绍该装置，有不详之处，敬请参阅D660B-920000A安全监视装置及随机提供的原版资料。0－2电源部分外部电源由主副两路输入，任一路工作，其余一路作备用，任何一路或两路电源故障均有报警指示输出。外部电源经处理后进入两块24VDCQUINT电源模块，其中任何一块电源故障均有报警输出。电源PS1、PS2经端子L1、L3、PE接收外部电源而开始工作。PS1输出的24VDC作为系统的第一路24V直流电源分别接至两块电源母线条的24VDC（1），PS2输出的24VDC作为系统的第二路24V直流电源分别接至两块电源母线条的24VDC（2）。这样就形成了板件的工作电源（冗余）。另外，PS1、PS2输出的24VDC各通过一个二极管后汇成一路电源到端子，这样，系统继电器的工作电源就形成了。PS板件均有电源故障输出，正常情况下触点闭合。图0－2－1为电源模块的接线图，图0－2－2为TSI系统24V电源原理简图。图0－2－1图0－2－20－3盖振监测模件MMS61201概述盖振监测模件的电路简图见图0－3－1和图0－3－2，整个汽轮发电机组共有盖振监测点九个，每个模件监测两个点，该装置共需MMS6120监视器五块。z18、b18及z20、b20为盖振所对应的4～20mA电流输出，此电流可作为其它显示设备的驱动信号。b26、b28及b30、b32为各通道盖振值达到报警值时的报警信号，BV1、BV2、BV3、BV4、BV5的报警信号经同一继电器输出相应的盖振报警接点。d26、d28及d30、d32为各自通道所对应的盖振值达到危险值输出信号，该信号经同一继电器输出相应的盖振危险接点。BV1与BV2的通道正常接点都串接输出到一个继电器，BV3与BV4的通道正常接点串接输出到一个继电器，再将两个继电器触点和BV5使用的继电器触点串接后输出到端子排上，作为盖振通道正常报警。现场接线请参阅D660B－920000A第28～32张。图0－3－1图0－3－22目的及应用MMS6120双通道轴承振动监...
