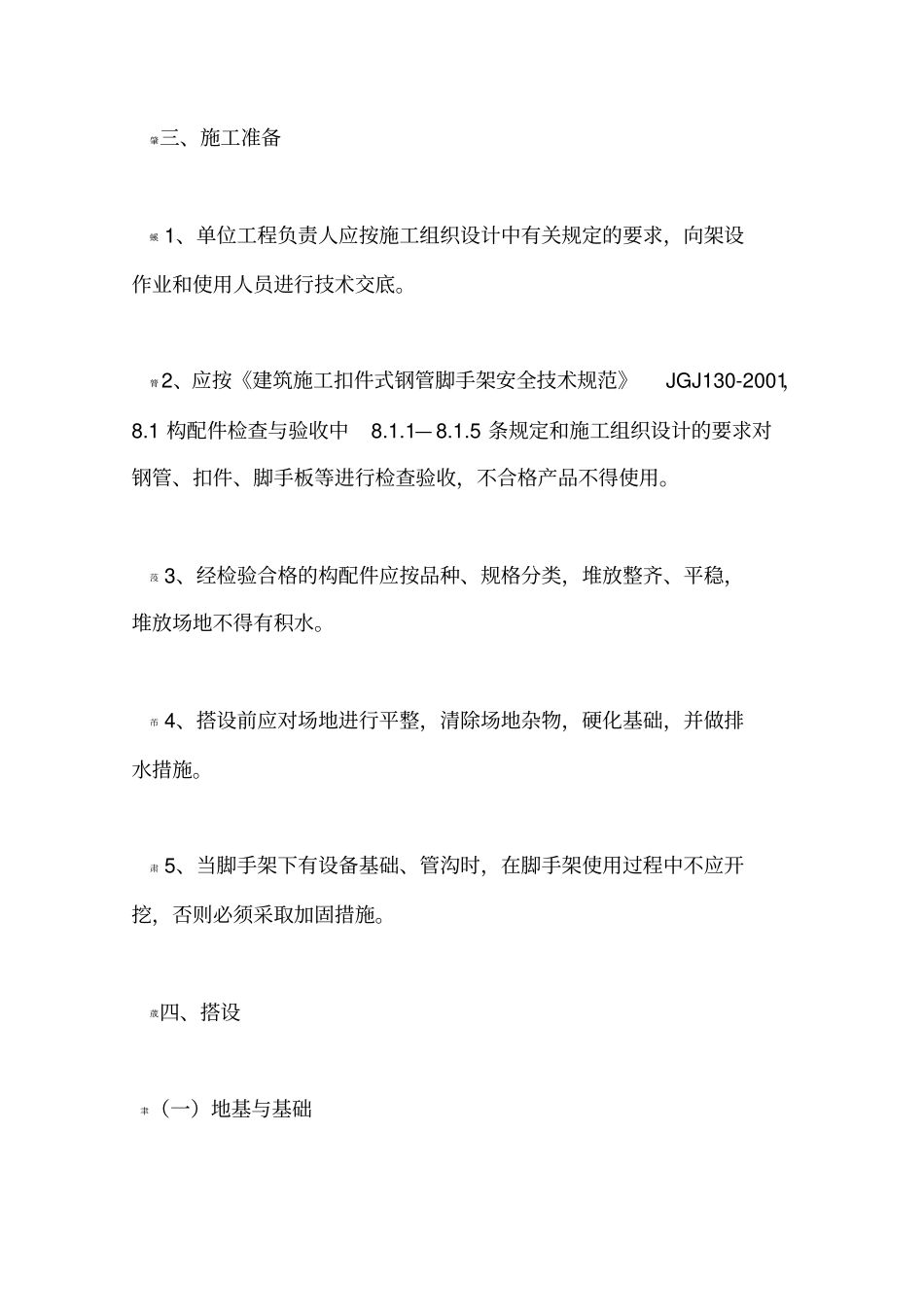

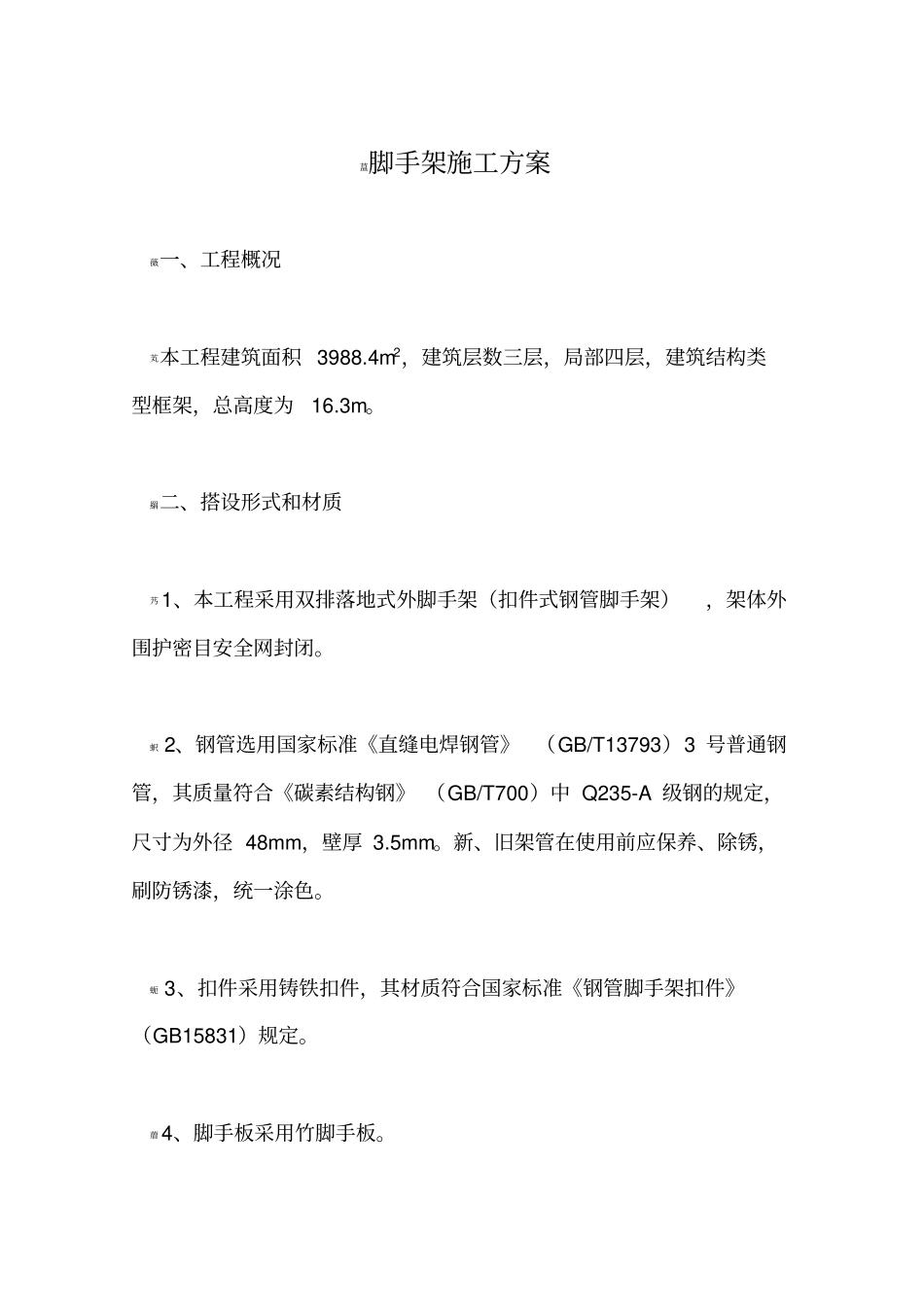

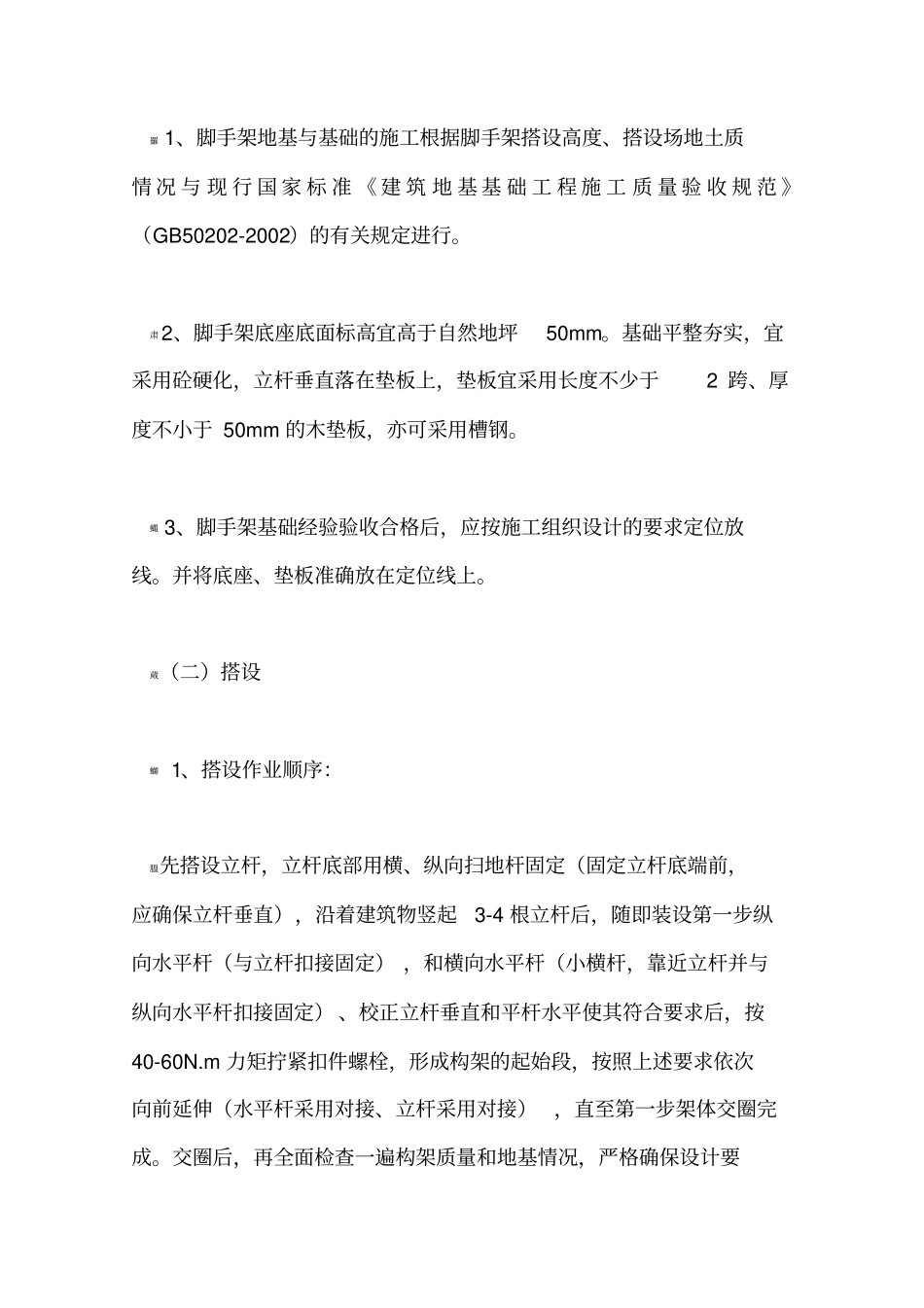

蒀脚手架施工方案薇一、工程概况芄本工程建筑面积3988.4m2，建筑层数三层，局部四层，建筑结构类型框架，总高度为16.3m。羂二、搭设形式和材质艿1、本工程采用双排落地式外脚手架（扣件式钢管脚手架），架体外围护密目安全网封闭。蚇2、钢管选用国家标准《直缝电焊钢管》（GB/T13793）3号普通钢管，其质量符合《碳素结构钢》（GB/T700）中Q235-A级钢的规定，尺寸为外径48mm，壁厚3.5mm。新、旧架管在使用前应保养、除锈，刷防锈漆，统一涂色。蚅3、扣件采用铸铁扣件，其材质符合国家标准《钢管脚手架扣件》（GB15831）规定。葿4、脚手板采用竹脚手板。肈三、施工准备螇1、单位工程负责人应按施工组织设计中有关规定的要求，向架设作业和使用人员进行技术交底。膂2、应按《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001，8.1构配件检查与验收中8.1.1—8.1.5条规定和施工组织设计的要求对钢管、扣件、脚手板等进行检查验收，不合格产品不得使用。莈3、经检验合格的构配件应按品种、规格分类，堆放整齐、平稳，堆放场地不得有积水。芇4、搭设前应对场地进行平整，清除场地杂物，硬化基础，并做排水措施。肃5、当脚手架下有设备基础、管沟时，在脚手架使用过程中不应开挖，否则必须采取加固措施。荿四、搭设聿（一）地基与基础羅1、脚手架地基与基础的施工根据脚手架搭设高度、搭设场地土质情况与现行国家标准《建筑地基基础工程施工质量验收规范》（GB50202-2002）的有关规定进行。肃2、脚手架底座底面标高宜高于自然地坪50mm。基础平整夯实，宜采用砼硬化，立杆垂直落在垫板上，垫板宜采用长度不少于2跨、厚度不小于50mm的木垫板，亦可采用槽钢。蝿3、脚手架基础经验验收合格后，应按施工组织设计的要求定位放线。并将底座、垫板准确放在定位线上。蒇（二）搭设螄1、搭设作业顺序：膃先搭设立杆，立杆底部用横、纵向扫地杆固定（固定立杆底端前，应确保立杆垂直），沿着建筑物竖起3-4根立杆后，随即装设第一步纵向水平杆（与立杆扣接固定），和横向水平杆（小横杆，靠近立杆并与纵向水平杆扣接固定）、校正立杆垂直和平杆水平使其符合要求后，按40-60N.m力矩拧紧扣件螺栓，形成构架的起始段，按照上述要求依次向前延伸（水平杆采用对接、立杆采用对接），直至第一步架体交圈完成。交圈后，再全面检查一遍构架质量和地基情况，严格确保设计要求和构架质量。设置连墙件按第一步架的作业程序和要求搭设第二步、第三步⋯⋯随搭设进程及时装设连墙件和剪刀撑要装设作业层间横杆、铺设脚手板和装设作业层栏杆、挡脚板或围护，封闭措施。膀搭设立杆时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可拆除。当搭至有连墙件的构造点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设置连墙件。腿脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上二步。每搭完一步脚手架后，应按《建筑施工扣件式钢管脚手架安全技术规范》表8.2.4的规定校正步距、纵距、横距及立杆的垂直度。按照以上程序和要求搭设脚手架，每10—13m进行一次检查验收。薃2、架体搭设：芃（1）架体间距、立杆、纵向水平杆、横向水平杆：薁a、立杆与纵向水平杆必须用直角扣件扣紧，不得隔步设置或漏扣，立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向应错开，高距不宜小于500mm，各接头中心至主节点的距离不宜大于步距的1/3。立杆顶端宜高出女儿墙上皮1m，高出檐口上皮1.5m。蚇b、纵向水平杆宜设置在立杆内侧，其长度不宜小于3跨，纵向水平杆接长宜采用对接扣件连接，纵向水平杆的对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至主节点的距离不宜大于纵距的1/3薆c、双排脚手架的横向水平杆两端应采用直角扣件固定在纵向水平杆上。主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。作业层上非主节点处的横向水平杆，宜根据支撑脚手板的需要等间距设置，最大间距不应大于纵距的1/2。脚手架的横向水平杆靠墙一端...
