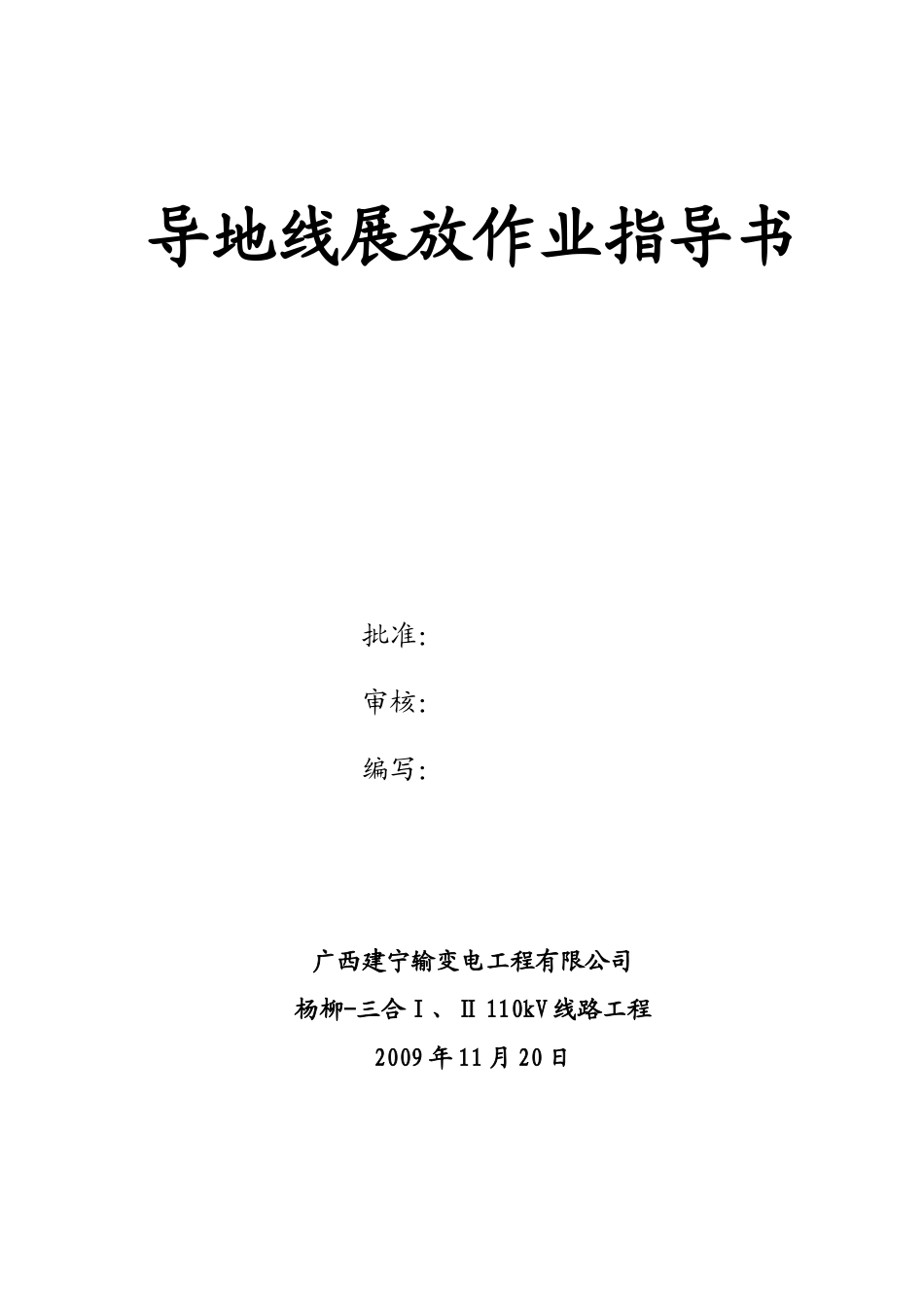

导地线展放作业指导书批准：审核：编写：广西建宁输变电工程有限公司杨柳-三合Ⅰ、Ⅱ110kV线路工程2009年11月20日目录1内容..........................................................................................................................................12适用范围..................................................................................................................................13导地线展放的施工要求..........................................................................................................14导地线展放前的准备工作......................................................................................................25人工展放施工流程..................................................................................................................26一般机械牵引展放施工流程..................................................................................................37张力放线施工流程（220kV双分裂导线）..........................................................................57.1张力放线施工流程图...........................................................................................................57.2牵张场地的布置...................................................................................................................57.3展放导引绳...........................................................................................................................77.4展放牵引绳及地线...............................................................................................................77.5张力放线安全措施...............................................................................................................97.6张力放线施工的工器具及人员安排.................................................................................101内容人工展放、一般机械牵引展放、张力放线。2适用范围2.1人工展放：适用于电压220KV及以下，导线截面240mm2及以下，钢绞线截面70mm2及以下。2.2一般机械牵引展放：适用于电压220KV及以下导线线路，导线截面为400mm2及以下，钢绞线截面为70mm2及以下。2.3张力放线：适用于电压220KV双分裂导线及以上的送电线路和通讯架空光缆的展放。3导地线展放的施工要求3.1放线过程中，对展放的导地线应认真进行外观检查，对于制造厂在导、地线上的损伤或断头的地方，应查明情况妥善处理。3.2跨越电力线、通讯线、铁路和通航河流时，必须有可靠的跨越安全措施。3.3放线滑车的使用应符合下列规定：轮槽尺寸及所用的滑车应与导地线相适应，保证导地线通过时不受损伤；轮槽底部的轮径应大于导线直径的15倍；对于严重上扬或垂直档距甚大处的放线滑车，应进行验算，或采用特殊结构；滑轮应采用滚动轴承，要妥善保管，不得摔碰，使用前应检查确保转动灵活。3.4不作补修的导线：同一处的损伤，同时符合下列情况的，可用0#砂纸磨光毛刺、伤处棱角，单股损伤深度小于直径的1/2，损伤面积为导电截面的5%及以下（且强度损失小于4%）；单金属绞线损伤截面积为4%及以下。（同一处，指一个节距内，以最深处计）3.5需要作补修的导线：同一处的损伤，损伤面积为导电截面的7%以内（且强度损失小于5%），可采用缠绕处理（将受伤处线股处理平整，用单股铝丝，从受伤中心向两端缠绕紧密，长度不小于100mm）。或用补修预绞丝缠绕（长度不小于3个单节，接触紧密）。以补修管补修：损伤面积为导电截面的25%以内（且强度损失小于17%），线股复原，需补修的范围应位于管内20mm，用液压。3.6需要割去重接的导线：同一处损伤有下列情况之一的，导线的损伤面积或强度损失超过上述规定的，或导线损伤超过补修管的能补修范围，或有钢芯有断股或金钩、破股形成无法修复的永久变形。3.7镀锌钢绞线：以...
