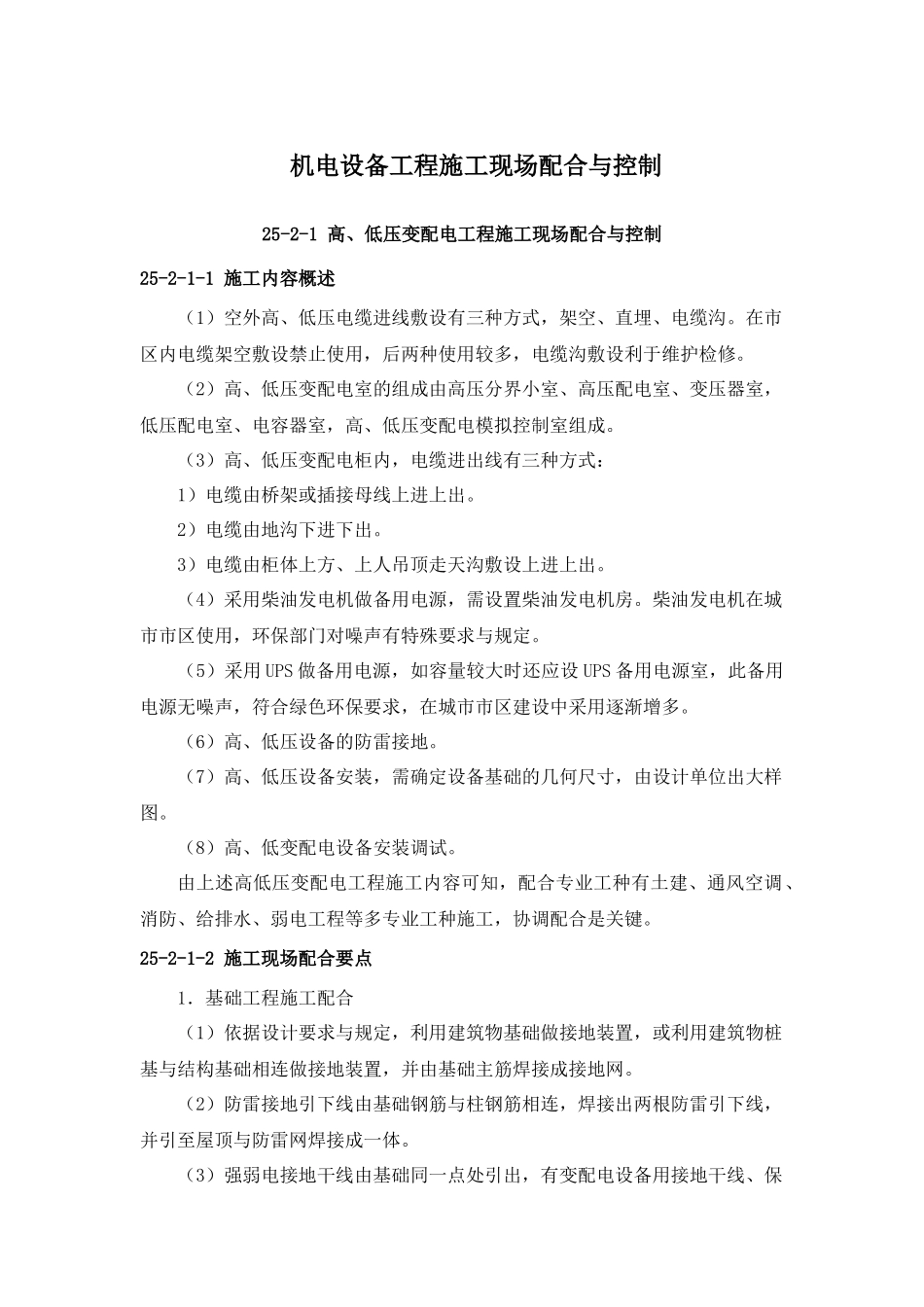

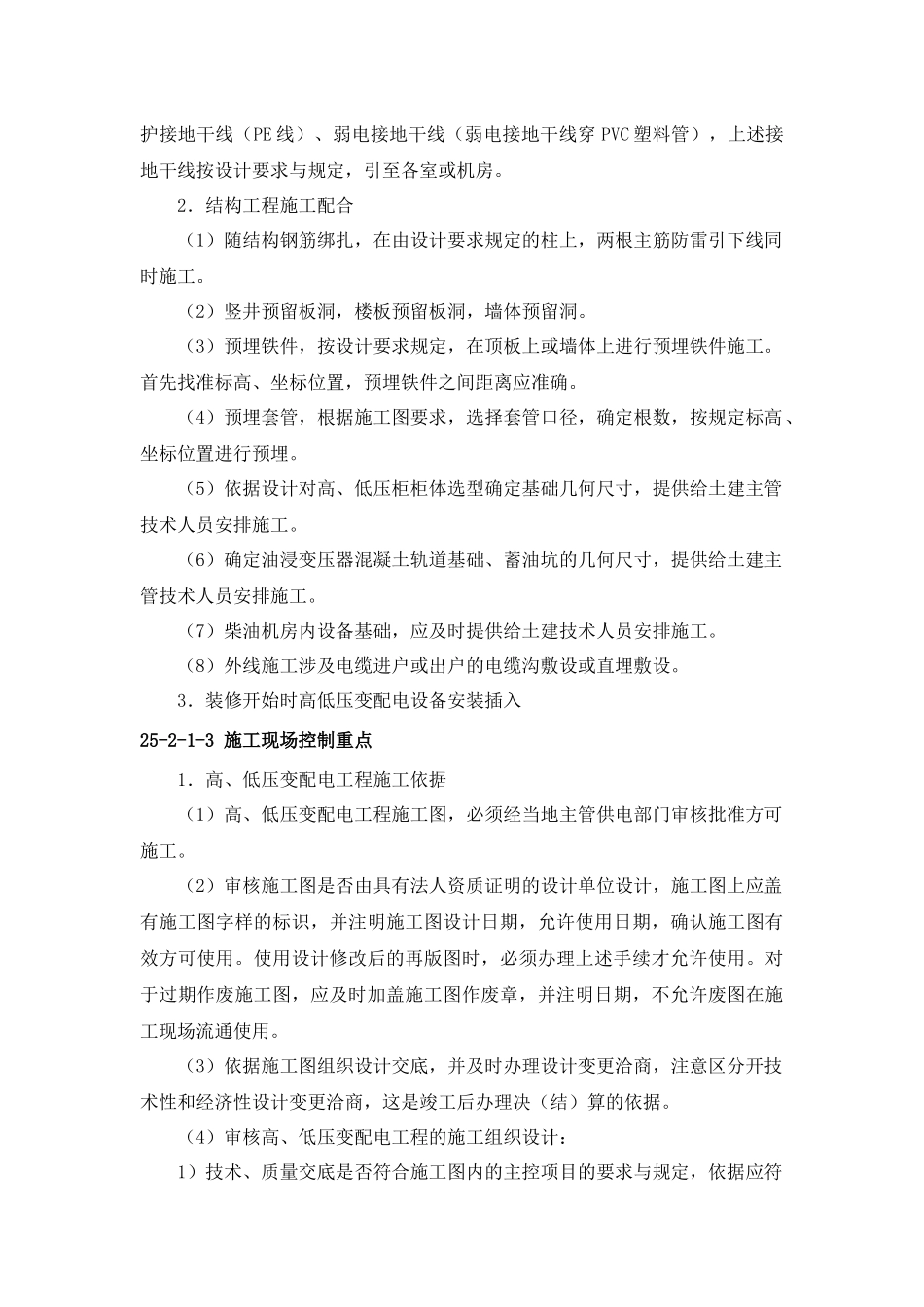

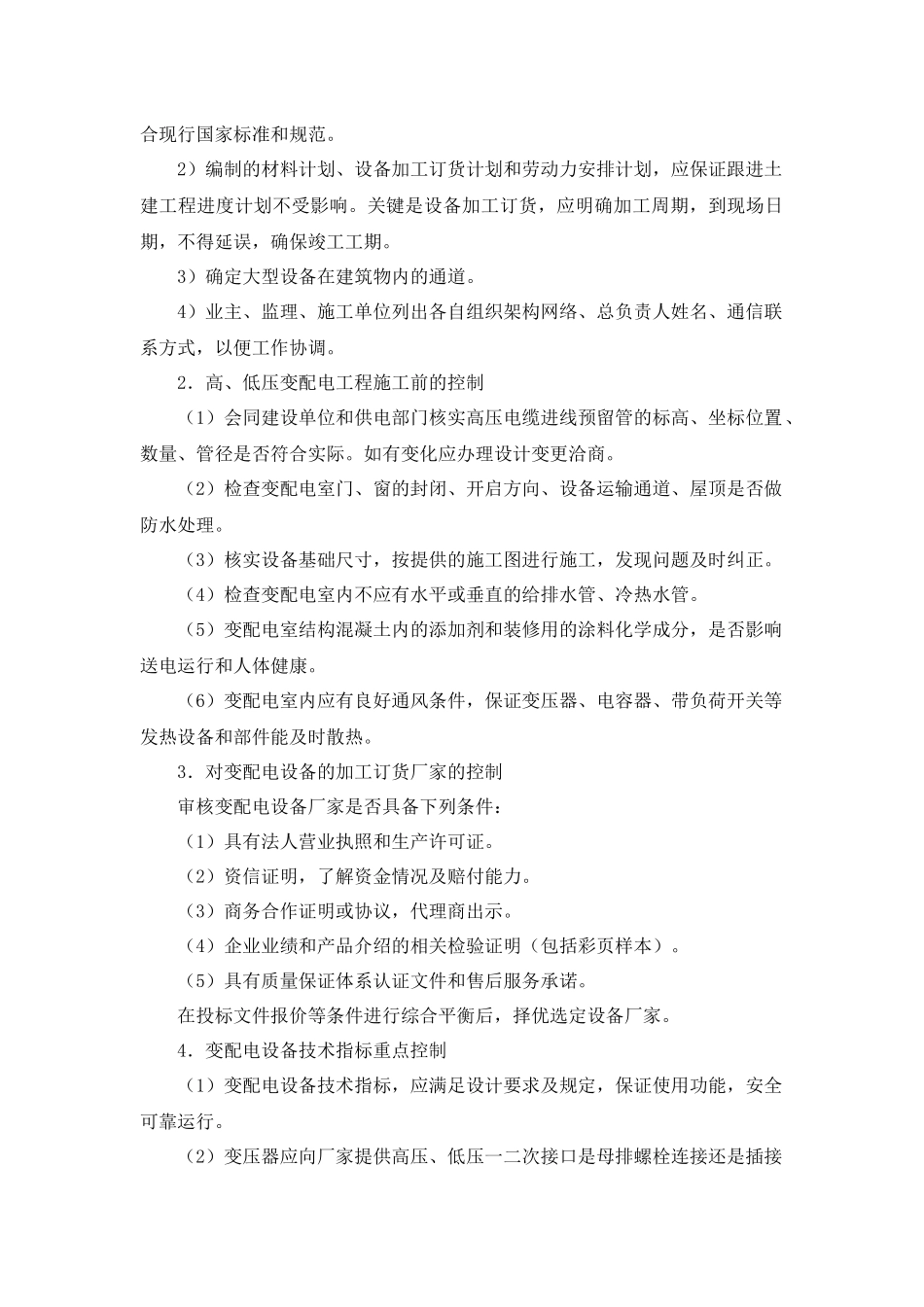

机电设备工程施工现场配合与控制25-2-1高、低压变配电工程施工现场配合与控制25-2-1-1施工内容概述（1）空外高、低压电缆进线敷设有三种方式，架空、直埋、电缆沟。在市区内电缆架空敷设禁止使用，后两种使用较多，电缆沟敷设利于维护检修。（2）高、低压变配电室的组成由高压分界小室、高压配电室、变压器室，低压配电室、电容器室，高、低压变配电模拟控制室组成。（3）高、低压变配电柜内，电缆进出线有三种方式：1）电缆由桥架或插接母线上进上出。2）电缆由地沟下进下出。3）电缆由柜体上方、上人吊顶走天沟敷设上进上出。（4）采用柴油发电机做备用电源，需设置柴油发电机房。柴油发电机在城市市区使用，环保部门对噪声有特殊要求与规定。（5）采用UPS做备用电源，如容量较大时还应设UPS备用电源室，此备用电源无噪声，符合绿色环保要求，在城市市区建设中采用逐渐增多。（6）高、低压设备的防雷接地。（7）高、低压设备安装，需确定设备基础的几何尺寸，由设计单位出大样图。（8）高、低变配电设备安装调试。由上述高低压变配电工程施工内容可知，配合专业工种有土建、通风空调、消防、给排水、弱电工程等多专业工种施工，协调配合是关键。25-2-1-2施工现场配合要点1．基础工程施工配合（1）依据设计要求与规定，利用建筑物基础做接地装置，或利用建筑物桩基与结构基础相连做接地装置，并由基础主筋焊接成接地网。（2）防雷接地引下线由基础钢筋与柱钢筋相连，焊接出两根防雷引下线，并引至屋顶与防雷网焊接成一体。（3）强弱电接地干线由基础同一点处引出，有变配电设备用接地干线、保护接地干线（PE线）、弱电接地干线（弱电接地干线穿PVC塑料管），上述接地干线按设计要求与规定，引至各室或机房。2．结构工程施工配合（1）随结构钢筋绑扎，在由设计要求规定的柱上，两根主筋防雷引下线同时施工。（2）竖井预留板洞，楼板预留板洞，墙体预留洞。（3）预埋铁件，按设计要求规定，在顶板上或墙体上进行预埋铁件施工。首先找准标高、坐标位置，预埋铁件之间距离应准确。（4）预埋套管，根据施工图要求，选择套管口径，确定根数，按规定标高、坐标位置进行预埋。（5）依据设计对高、低压柜柜体选型确定基础几何尺寸，提供给土建主管技术人员安排施工。（6）确定油浸变压器混凝土轨道基础、蓄油坑的几何尺寸，提供给土建主管技术人员安排施工。（7）柴油机房内设备基础，应及时提供给土建技术人员安排施工。（8）外线施工涉及电缆进户或出户的电缆沟敷设或直埋敷设。3．装修开始时高低压变配电设备安装插入25-2-1-3施工现场控制重点1．高、低压变配电工程施工依据（1）高、低压变配电工程施工图，必须经当地主管供电部门审核批准方可施工。（2）审核施工图是否由具有法人资质证明的设计单位设计，施工图上应盖有施工图字样的标识，并注明施工图设计日期，允许使用日期，确认施工图有效方可使用。使用设计修改后的再版图时，必须办理上述手续才允许使用。对于过期作废施工图，应及时加盖施工图作废章，并注明日期，不允许废图在施工现场流通使用。（3）依据施工图组织设计交底，并及时办理设计变更洽商，注意区分开技术性和经济性设计变更洽商，这是竣工后办理决（结）算的依据。（4）审核高、低压变配电工程的施工组织设计：1）技术、质量交底是否符合施工图内的主控项目的要求与规定，依据应符合现行国家标准和规范。2）编制的材料计划、设备加工订货计划和劳动力安排计划，应保证跟进土建工程进度计划不受影响。关键是设备加工订货，应明确加工周期，到现场日期，不得延误，确保竣工工期。3）确定大型设备在建筑物内的通道。4）业主、监理、施工单位列出各自组织架构网络、总负责人姓名、通信联系方式，以便工作协调。2．高、低压变配电工程施工前的控制（1）会同建设单位和供电部门核实高压电缆进线预留管的标高、坐标位置、数量、管径是否符合实际。如有变化应办理设计变更洽商。（2）检查变配电室门、窗的封闭、开启方向、设备运输通道、屋顶是否做防水处理。（3）核实设备基础尺寸，按提供的施工图进行施工，发现问题及时纠正。（4）检查变配电室内不应有水平或垂直的给...
