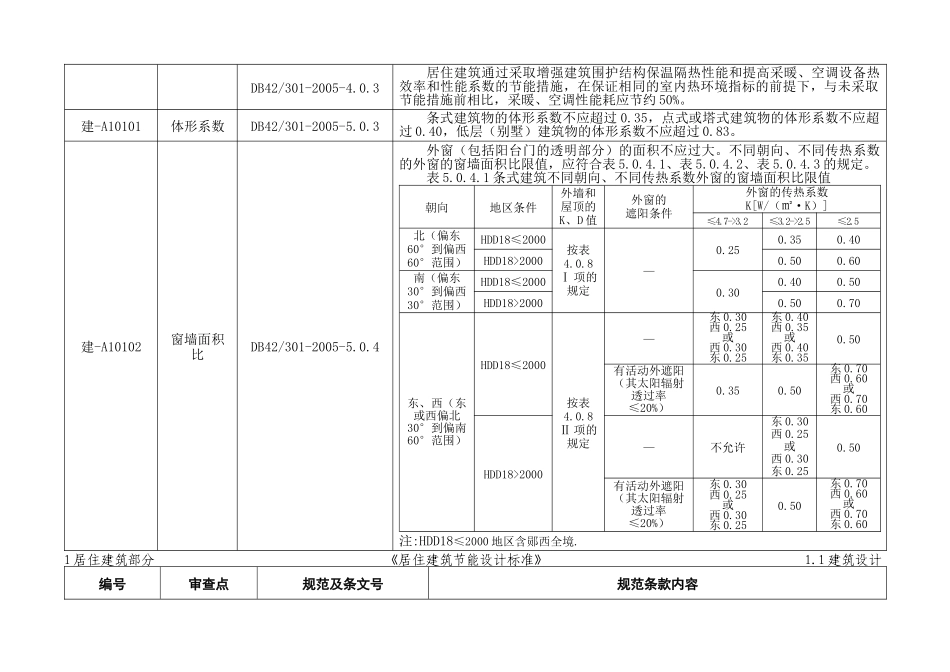

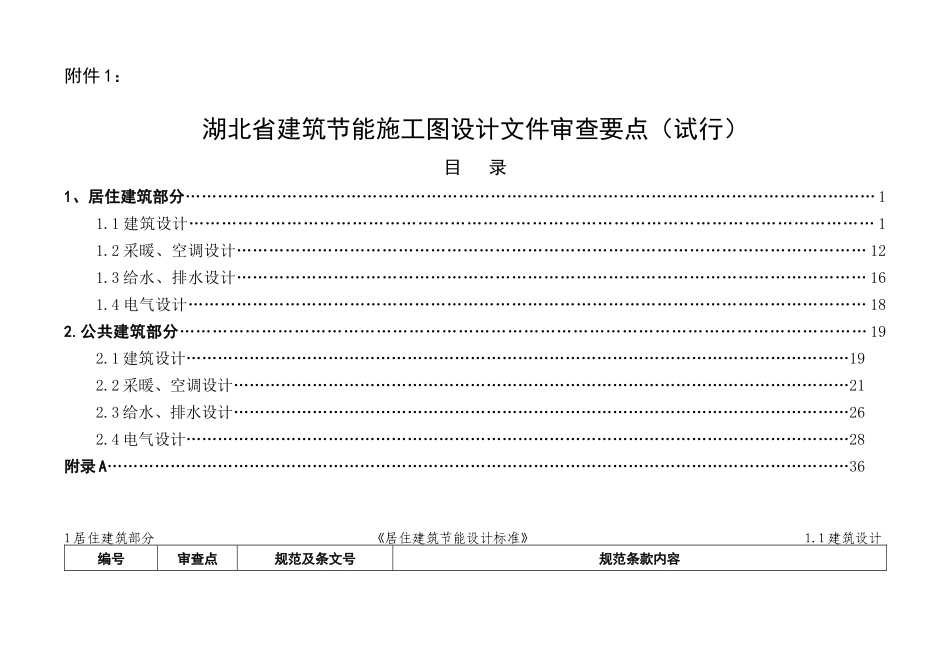

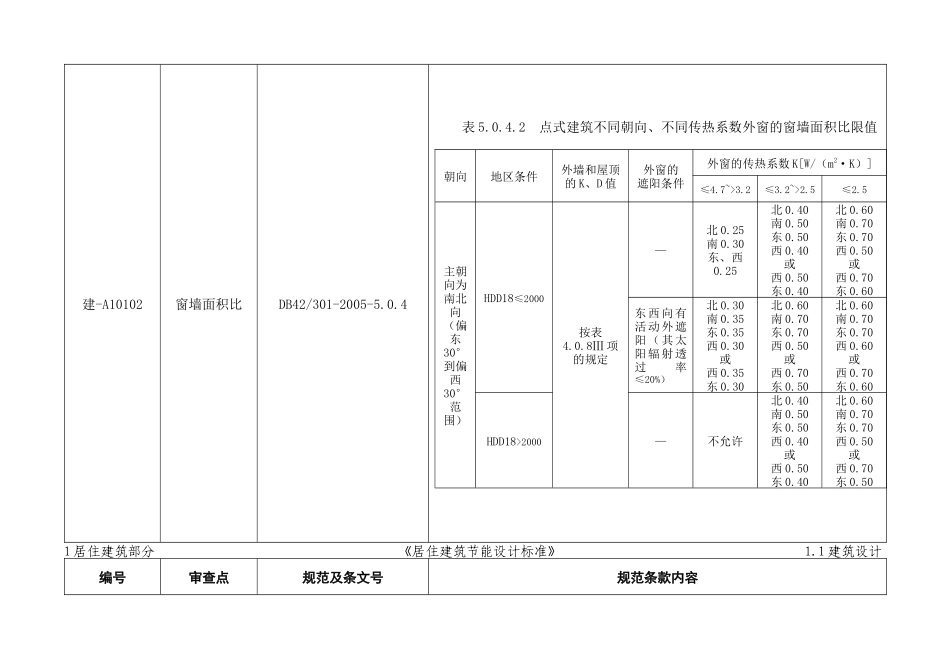

附件1：湖北省建筑节能施工图设计文件审查要点（试行）目录1、居住建筑部分…………………………………………………………………………………………………………………11.1建筑设计………………………………………………………………………………………………………………11.2采暖、空调设计………………………………………………………………………………………………………121.3给水、排水设计………………………………………………………………………………………………………161.4电气设计………………………………………………………………………………………………………………182.公共建筑部分………………………………………………………………………………………………………………192.1建筑设计………………………………………………………………………………………………………………192.2采暖、空调设计………………………………………………………………………………………………………212.3给水、排水设计………………………………………………………………………………………………………262.4电气设计………………………………………………………………………………………………………………28附录A……………………………………………………………………………………………………………………………361居住建筑部分《居住建筑节能设计标准》1.1建筑设计编号审查点规范及条文号规范条款内容DB42/301-2005-4.0.3居住建筑通过采取增强建筑围护结构保温隔热性能和提高采暖、空调设备热效率和性能系数的节能措施，在保证相同的室内热环境指标的前提下，与未采取节能措施前相比，采暖、空调性能耗应节约50%。建-A10101体形系数DB42/301-2005-5.0.3条式建筑物的体形系数不应超过0.35，点式或塔式建筑物的体形系数不应超过0.40，低层（别墅）建筑物的体形系数不应超过0.83。建-A10102窗墙面积比DB42/301-2005-5.0.4外窗（包括阳台门的透明部分）的面积不应过大。不同朝向、不同传热系数的外窗的窗墙面积比限值，应符合表5.0.4.1、表5.0.4.2、表5.0.4.3的规定。表5.0.4.1条式建筑不同朝向、不同传热系数外窗的窗墙面积比限值朝向地区条件外墙和屋顶的K、D值外窗的遮阳条件外窗的传热系数K[W/（㎡·K）]≤4.7->3.2≤3.2->2.5≤2.5北（偏东60°到偏西60°范围）HDD18≤2000按表4.0.8Ⅰ项的规定—0.250.350.40HDD18>20000.500.60南（偏东30°到偏西30°范围）HDD18≤20000.300.400.50HDD18>20000.500.70东、西（东或西偏北30°到偏南60°范围）HDD18≤2000按表4.0.8Ⅱ项的规定—东0.30西0.25或西0.30东0.25东0.40西0.35或西0.40东0.350.50有活动外遮阳（其太阳辐射透过率≤20%）0.350.50东0.70西0.60或西0.70东0.60HDD18>2000—不允许东0.30西0.25或西0.30东0.250.50有活动外遮阳（其太阳辐射透过率≤20%）东0.30西0.25或西0.30东0.250.50东0.70西0.60或西0.70东0.60注:HDD18≤2000地区含郧西全境.1居住建筑部分《居住建筑节能设计标准》1.1建筑设计编号审查点规范及条文号规范条款内容建-A10102窗墙面积比DB42/301-2005-5.0.4表5.0.4.2点式建筑不同朝向、不同传热系数外窗的窗墙面积比限值朝向地区条件外墙和屋顶的K、D值外窗的遮阳条件外窗的传热系数K[W/（m2·K）]≤4.7~>3.2≤3.2~>2.5≤2.5主朝向为南北向（偏东30°到偏西30°范围）HDD18≤2000按表4.0.8Ⅲ项的规定—北0.25南0.30东、西0.25北0.40南0.50东0.50西0.40或西0.50东0.40北0.60南0.70东0.70西0.50或西0.70东0.60东西向有活动外遮阳（其太阳辐射透过率≤20%）北0.30南0.35东0.35西0.30或西0.35东0.30北0.60南0.70东0.70西0.50或西0.70东0.50北0.60南0.70东0.70西0.60或西0.70东0.60HDD18>2000—不允许北0.40南0.50东0.50西0.40或西0.50东0.40北0.60南0.70东0.70西0.50或西0.70东0.501居住建筑部分《居住建筑节能设计标准》1.1建筑设计编号审查点规范及条文号规范条款内容建-A10102窗墙面积比DB42/301-2005-5.0.4表5.0.4.2（续1）朝向地区条件外墙和屋顶的K、D值外窗的遮阳条件外窗的传热系数K[W/（m2·K）]≤4.7...
