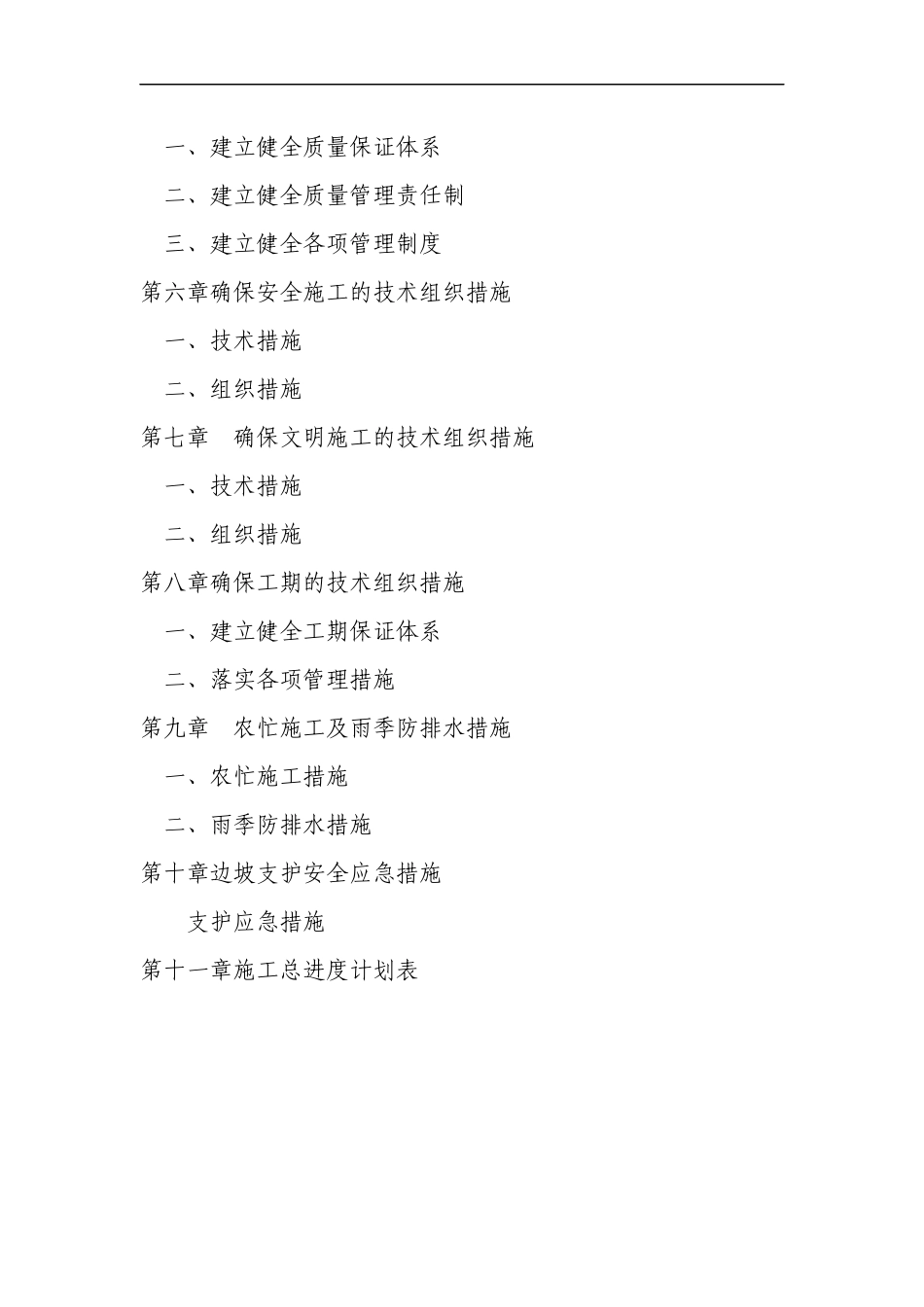

施工组织设计二O一四年三月八日施工组织设计书目录第一章工程概况及编制依据一、工程建设概况二、边坡地质情况三、编制依据第二章施工总体部署一、施工组织二、施工准备第三章主要分项工程施工工艺及控制要点一、坡面修整二、锚杆施工三、钢筋绑扎四、喷射混凝土五、模板工程六、混凝土工程七、脚手架工程第四章劳动力计划及主要施工机械计划一、施工机械设备的配备计划二、劳动力计划第五章确保工程质量的技术组织措施一、建立健全质量保证体系二、建立健全质量管理责任制三、建立健全各项管理制度第六章确保安全施工的技术组织措施一、技术措施二、组织措施第七章确保文明施工的技术组织措施一、技术措施二、组织措施第八章确保工期的技术组织措施一、建立健全工期保证体系二、落实各项管理措施第九章农忙施工及雨季防排水措施一、农忙施工措施二、雨季防排水措施第十章边坡支护安全应急措施支护应急措施第十一章施工总进度计划表第一章工程概况及编制依据一、工程概况本工程为大庆至广州高速公路粤境连平至从化段S3合同段两阶段上坪K9820-K10000边坡治理工程。由湖南紫薇公司建设，广东省公路勘察规划设计院股份有限公司设计。该段防护位于K9+820～K10+000段左侧防护段内,位于该段四级边坡防护中第一级边坡,边坡坡率为1:2,边坡坡长180米,高8米,锚杆框格间隔3m*3m布置,与水平角成25°，长度11.5m,最后框格内培土植草.在该段边坡上,Φ28锚杆共计9512kg,现浇框格钢㎏,C25砼护坡为m³。二、边坡地质情况根据湖南研究院提供的《》提供地质描述如下：该段地质为强风化砂岩，一二级边坡为潜在滑动面，需加固处理，现在一级边坡处设置锚杆格梁三、编制依据1、邵阳市第二建筑设计研究院设计的施工图。2、混凝土结构工程施工质量验收规范GB50204—2002。13、锚杆喷射混凝土支护技术规范GB50086—2001。4、建筑边坡工程技术规范GB50330一2002。5、建筑工程施工质量验收统一标准GB50300一2001。第二章施工总体部署一、施工组织本工程采用项目经理制组织施工，工地设项目经理一名，全面负责人员组织、质量、进度、安全等工作，负责与其它协调工作。现场组织机构形式如下：施工组织机构图二、施工准备㈠现场准备①设备进场前进行施工现场踏勘，了解场地情况及周围环境；2②了解水源、电源位置及最大可供数量，并将水、电接入表箱后接至施工地点；③请业主进行地下障碍及管线交底；④根据现场总平面布置，选择合适的位置搭设临时水泥库及设备摆放。㈢技术准备①组织技术、管理人员全面熟悉图纸，领会设计意图，明确施工质量要求；②参加图纸交底会议，做好图纸会审工作；③做好对机组人员的技术、安全交底工作。㈢机械设备准备①机械进场前作好维修工作，保证设备机械完好性；②本工程拟投入1套锚杆成孔及配套设备，1套喷砼及配套设备。㈣材料准备落实材料供货单位，并根据施工进度制定材料供货计划，确保备料充分。第三章主要分项工程施工工艺及控制要点根据本工程实际情况采用分段流水施工。施工准备→脚手架搭设→锚孔放样→成孔→锚杆灌浆→锚杆验收→锚梁放样→锚梁支模、钢筋绑扎→锚梁砼浇注。3一、边坡土方1.施工放线在路基土石方队伍开挖边坡后,进行人工修整边坡测量人员用全站仪进行施工放线,每10米一个点位按照设计图纸要求上下,倾斜方向全部用线绳拉好根据交叉点位确定锚杆孔位然后由人工进行搭设钢管脚手架子安放好机械，准备开孔。2、设备调配该工程开挖土方量约为77452m,³挖土配置两台型号为SY385H-9的大型挖掘机，运土配置自卸后八轮卡车12台，按每车10m³，40车/天计算,运距（弃土场甲方提供），约16天完成弃土堆放，平场配置一台型号为山推SD08US-3推平。一、坡面修整1、基坑坡面修整在基坑土石方开挖后根据粗糙程度或采用人工修整，或采用机械修整，原则上应使整个坡面大体平整，减少射砼的质量。2、局部坍塌部位采用先注浆将土体裂缝封闭，待水泥浆硬化后与土体具有一定粘结力后再进行坡面修整。坡面修整后及时进行锚杆施工。因该部位坍塌可能由于水浸蚀降低土体间粘聚力所以在施工锚杆同时适当打入6m深的排水孔，排水孔内塞入经打孔的PVC管。位置及数量根据开挖后的情况...
