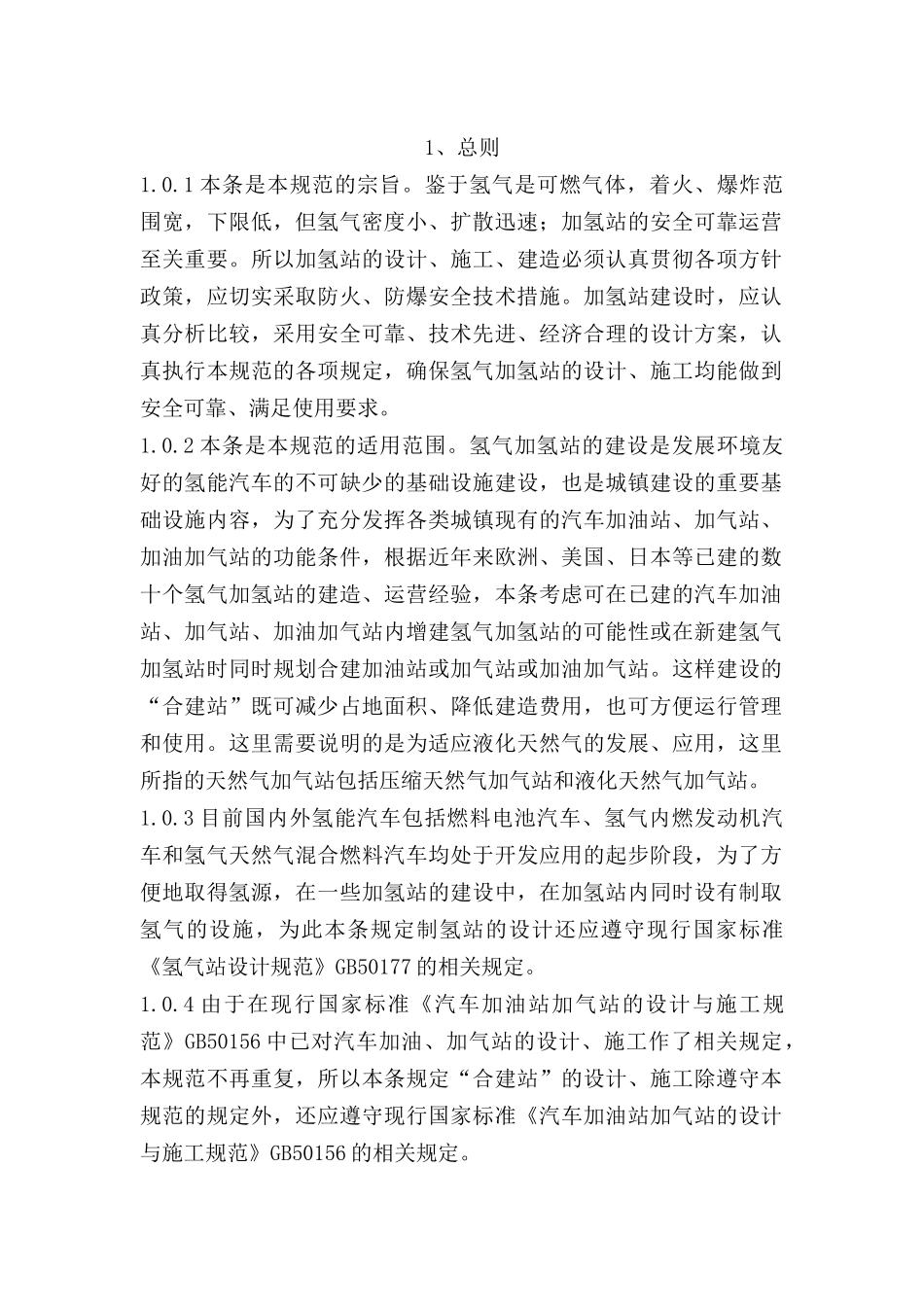

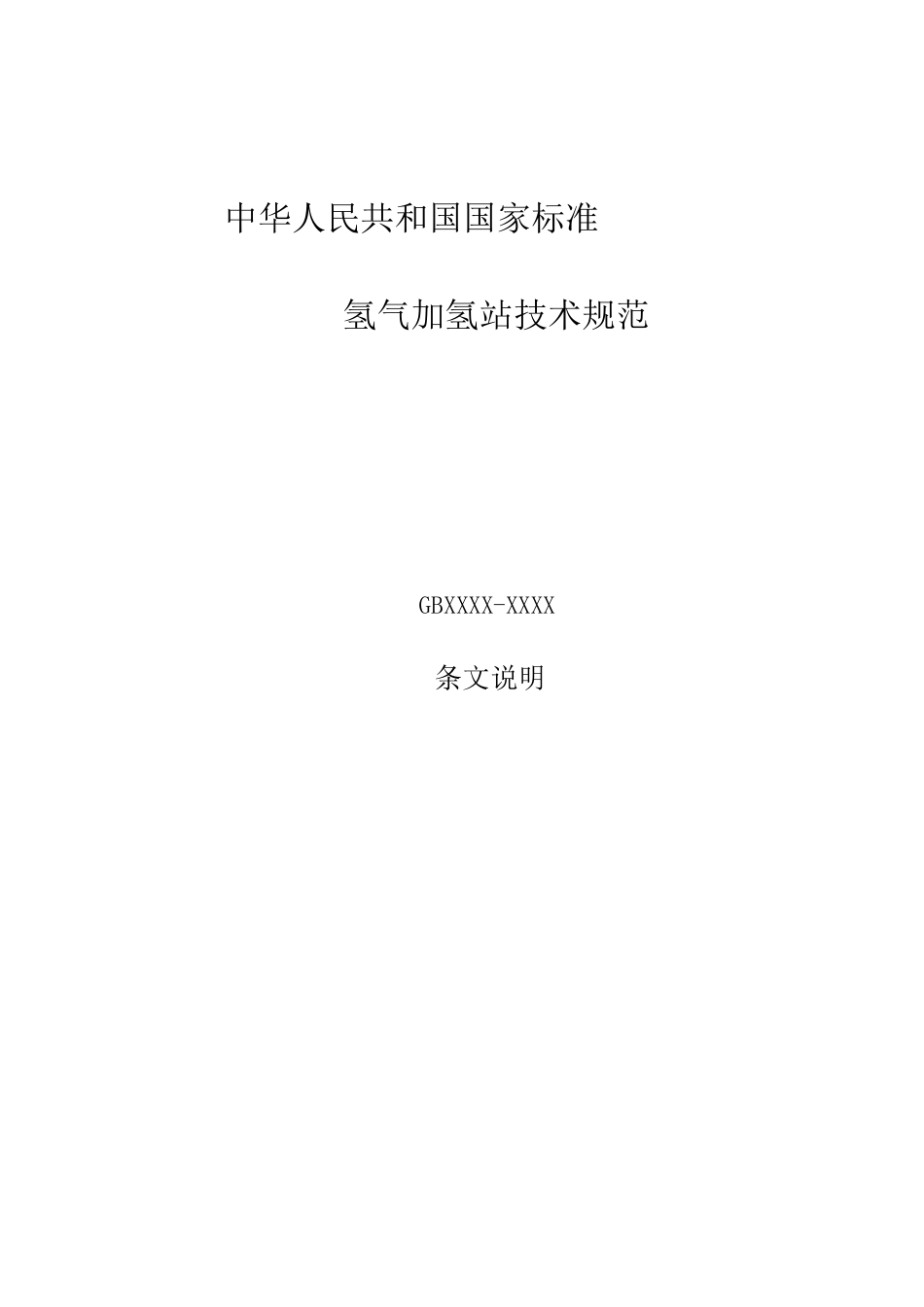

中华人民共和国国家标准氢气加氢站技术规范GBXXXX-XXXX条文说明1、总则1.0.1本条是本规范的宗旨。鉴于氢气是可燃气体，着火、爆炸范围宽，下限低，但氢气密度小、扩散迅速；加氢站的安全可靠运营至关重要。所以加氢站的设计、施工、建造必须认真贯彻各项方针政策，应切实采取防火、防爆安全技术措施。加氢站建设时，应认真分析比较，采用安全可靠、技术先进、经济合理的设计方案，认真执行本规范的各项规定，确保氢气加氢站的设计、施工均能做到安全可靠、满足使用要求。1.0.2本条是本规范的适用范围。氢气加氢站的建设是发展环境友好的氢能汽车的不可缺少的基础设施建设，也是城镇建设的重要基础设施内容，为了充分发挥各类城镇现有的汽车加油站、加气站、加油加气站的功能条件，根据近年来欧洲、美国、日本等已建的数十个氢气加氢站的建造、运营经验，本条考虑可在已建的汽车加油站、加气站、加油加气站内增建氢气加氢站的可能性或在新建氢气加氢站时同时规划合建加油站或加气站或加油加气站。这样建设的“合建站”既可减少占地面积、降低建造费用，也可方便运行管理和使用。这里需要说明的是为适应液化天然气的发展、应用，这里所指的天然气加气站包括压缩天然气加气站和液化天然气加气站。1.0.3目前国内外氢能汽车包括燃料电池汽车、氢气内燃发动机汽车和氢气天然气混合燃料汽车均处于开发应用的起步阶段，为了方便地取得氢源，在一些加氢站的建设中，在加氢站内同时设有制取氢气的设施，为此本条规定制氢站的设计还应遵守现行国家标准《氢气站设计规范》GB50177的相关规定。1.0.4由于在现行国家标准《汽车加油站加气站的设计与施工规范》GB50156中已对汽车加油、加气站的设计、施工作了相关规定，本规范不再重复，所以本条规定“合建站”的设计、施工除遵守本规范的规定外，还应遵守现行国家标准《汽车加油站加气站的设计与施工规范》GB50156的相关规定。1.0.5制定本条的依据是：1、氢气的主要性能：气态氢的密度为0.0898kg/m3（101。3KPa、0℃时），为空气密度的约十四分之一；无色、无嗅的可燃气体，在空气中的着火温度为574℃，在氧气中的着火温度为560℃；着火燃烧界限为在空气中4%～75%（体积）、在氧气中为4.5%～94%（体积），爆轰界限为在空气中18.3%～59%（体积），在氧气中15%～90%（体积），最小着火能为在空气中0.19mJ、在氧气中0.07mJ；氢气易扩散、易泄漏，由于分子量小和粘度小，约比空气扩散快3.8倍，所以氢气既比空气轻，又易扩散，一旦泄漏到周围环境中，一般呈上升趋势。2、根据氢气在空气中燃烧爆炸界限，按现行国家标准《建筑设计防火规范》的规定，加氢站应为“甲类”。3、按照现行国家标准《爆炸和火灾危险环境电力装置设计规范》GB50058中的有关规定，确定加氢站内的氢气压缩机间、氢气储罐等有爆炸危险区域为1区或2区的理由是：⑴有爆炸危险的氢气压缩机间、氢气纯化间等的面积、空间均不大，设备布置也较紧凑，所以本规范规定在建筑物内部均以房间为单位划分有爆炸危险的范围。⑵GB50058规定，“1区：在正常运行时可能出现爆炸性气体混合物的环境；”并在注中明确：“正常运行是指正常的开车、运转、停车，易燃物质产品的装卸，密闭容器盖的开闭，安全阀、排放阀以及所有工厂设备都在其设计参数范围内工作的状态。”加氢站内有爆炸危险的房间或区域内的生产设备在开车、停车时，均有可能出现爆炸性混合气体环境。⑶根据规定，释放源级别和通风方式与爆炸危险区域划分和范围之间的关系是：在自然通风和一般机械通风的情况下，第一级释放源可能导致1区；局部机械通风，可将爆炸危险区域的范围缩小或使等级降低。调查表明，国内的已建的氢气站内有爆炸危险房间均设置了自然通风和一般的机械通风，但未设局部通风。因此，在氢气站的制氢间、氢气纯化间、氢气压缩机间、氢气灌装间等房间内爆炸危险物质的释放属于第一级释放源，其爆炸危险区域的划分应定为1区。⑷按照《爆炸和火灾险环境电力装置设计规范》中的有关条款的规定，加氢站室外氢气罐的周围空间及其氢气放空管周围空间规定为2区有爆炸危险场所。⑸本规范附录A是根据前面的叙述和现行国家标准《...
