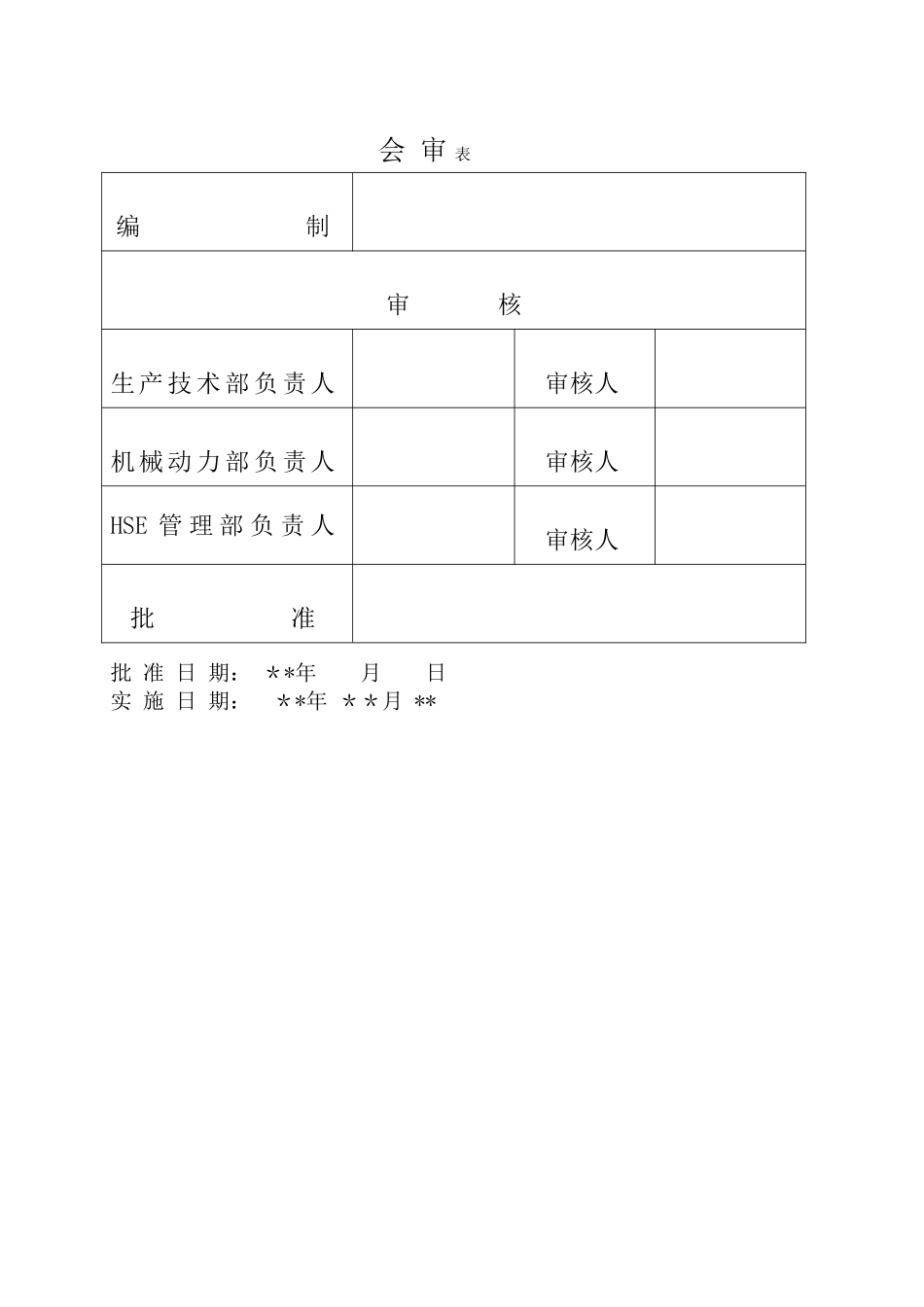

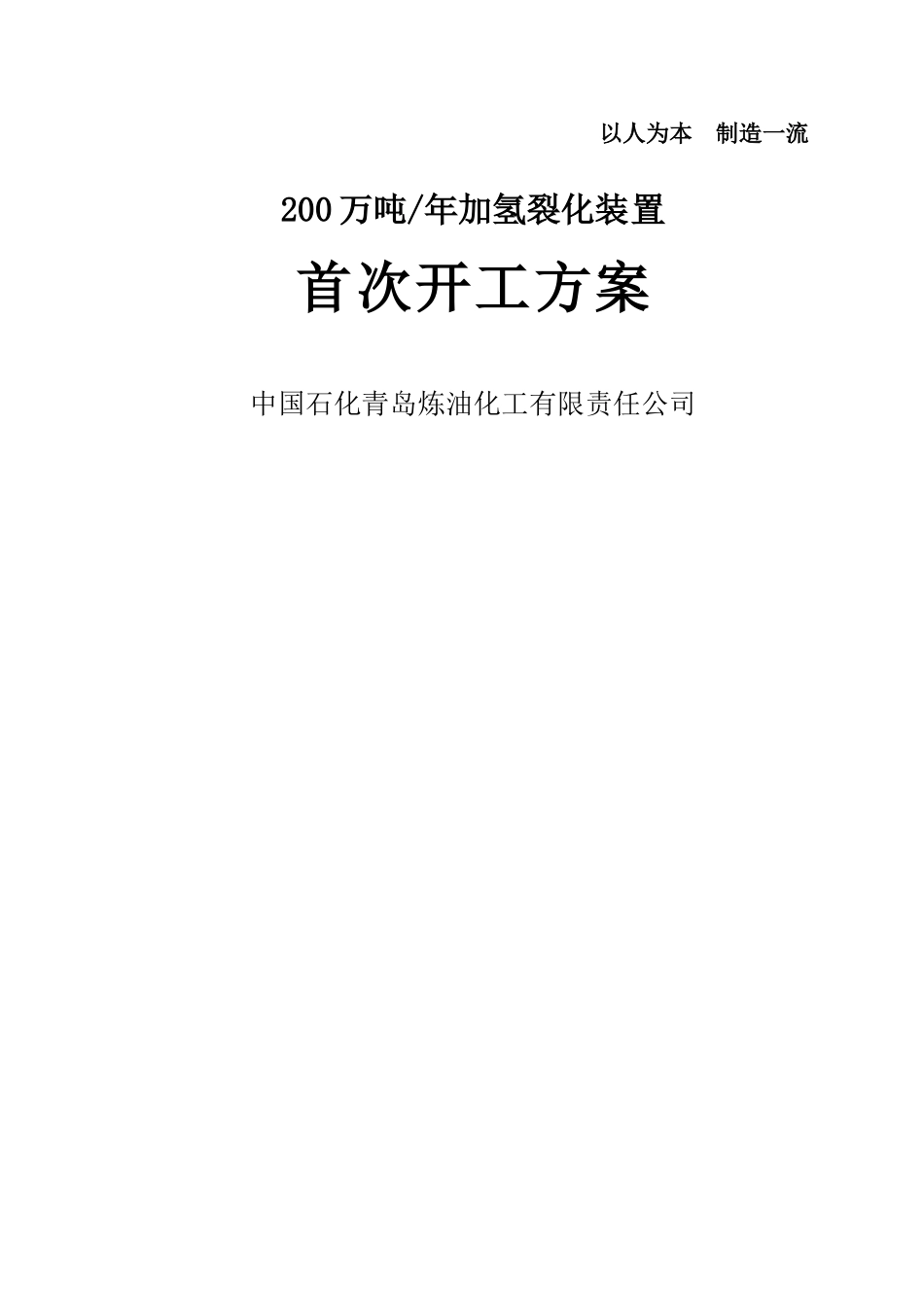

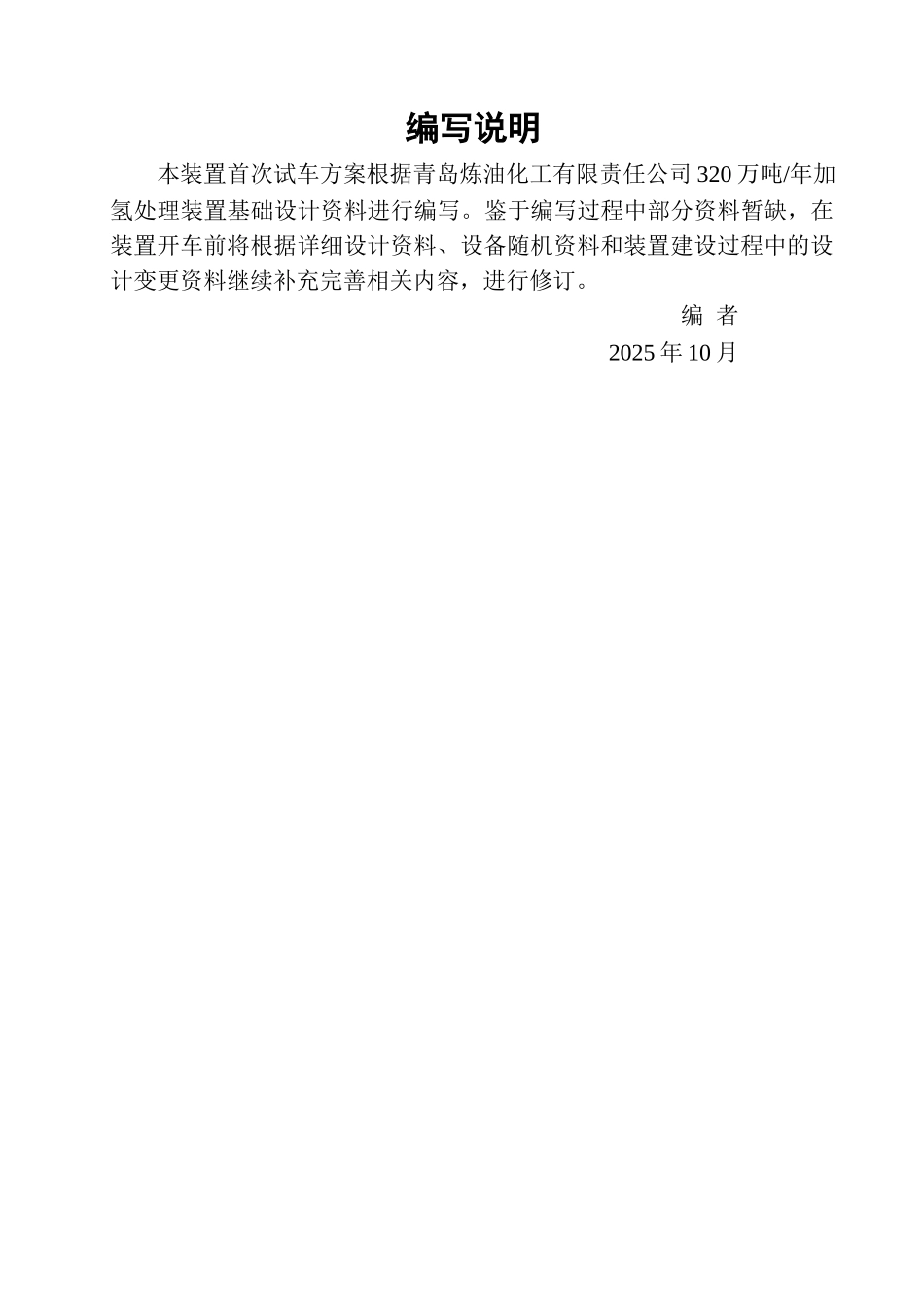

以人为本 制造一流200 万吨/年加氢裂化装置首次开工方案中国石化青岛炼油化工有限责任公司编写说明本装置首次试车方案根据青岛炼油化工有限责任公司 320 万吨/年加氢处理装置基础设计资料进行编写。鉴于编写过程中部分资料暂缺，在装置开车前将根据详细设计资料、设备随机资料和装置建设过程中的设计变更资料继续补充完善相关内容，进行修订。编 者2025 年 10 月会 审 表编 制审 核生 产 技 术 部 负 责 人审核人机 械 动 力 部 负 责 人审核人HSE 管 理 部 负 责 人审核人批 准批 准 日 期： ＊*年 月 日实 施 日 期： ＊*年 ＊＊月 ** 10。 装置水联运10.1 目的(1)进一步清除设备及管线内的杂物，检查设备、管线是否泄漏,保证设备和管线畅通.（2）较长时间地考察机泵运行性能。（3)投用仪表，检验在冷态时的使用性能。（4）进行岗位练兵和事故演习。（5)使操作人员进一步熟悉流程、操作方法以及DCS系统的使用。10.2 原料分馏水联运10.2。1 具备条件(1）设备和管线已经吹扫、冲洗完毕并气密合格,各机泵单机试运合格.(2)流量、液面等仪表已安装齐全，校核完毕。(3）水、电、汽、风等公用工程介质供应正常。（4)水联运部分所有的氮气、蒸汽阀门已关闭，所有导淋阀已关闭。（5）流程隔离工作已经完成,系统给、排水点确定,需要充压的塔、罐已经充压。（6）投用塔和容器的安全阀。（7）机泵入口过滤网已回装,分馏加热炉F—201四路进料流控阀处装临时过滤网。10。2.2 水联运步骤班 ( ）－－确认水联运流程改通、各低点导淋阀关闭.外 ( )－－确认原料与分馏系统水联运流程畅通.外 （ ）－－确认水联运导淋阀及污油阀已关闭。 ( ）－－开工柴油线界区导淋阀.( ）－－开工蜡油线界区导淋阀。（ )－－催化柴油线界区导淋阀。（ )－－催化柴油进原料罐流量 FT-10105 前导淋阀。（ ）－－催化柴油进原料罐流控 FV—10106 前导淋阀。（ ）－－减压蜡油进原料罐流量 FT-10104 前导淋阀（ ）－－焦化蜡油进原料罐流量 FT—10101 前导淋阀（ ）－－焦化蜡油进原料罐流控 FV-10102 前导淋阀（ ）－－循环油进原料罐流控 FV-10107 前导淋阀( )－－长循环进原料罐导淋阀 ( )－－原料油缓冲罐 D-101 底去地漏手阀。 ( )－－原料升压泵 P—101 泵体和出入口去污油罐手阀。 ( ）－－E-107 管/壳程去重污油线手阀。（ ）－－E-107 管/壳程导淋阀。 ( ）－－关闭 P101 ...
