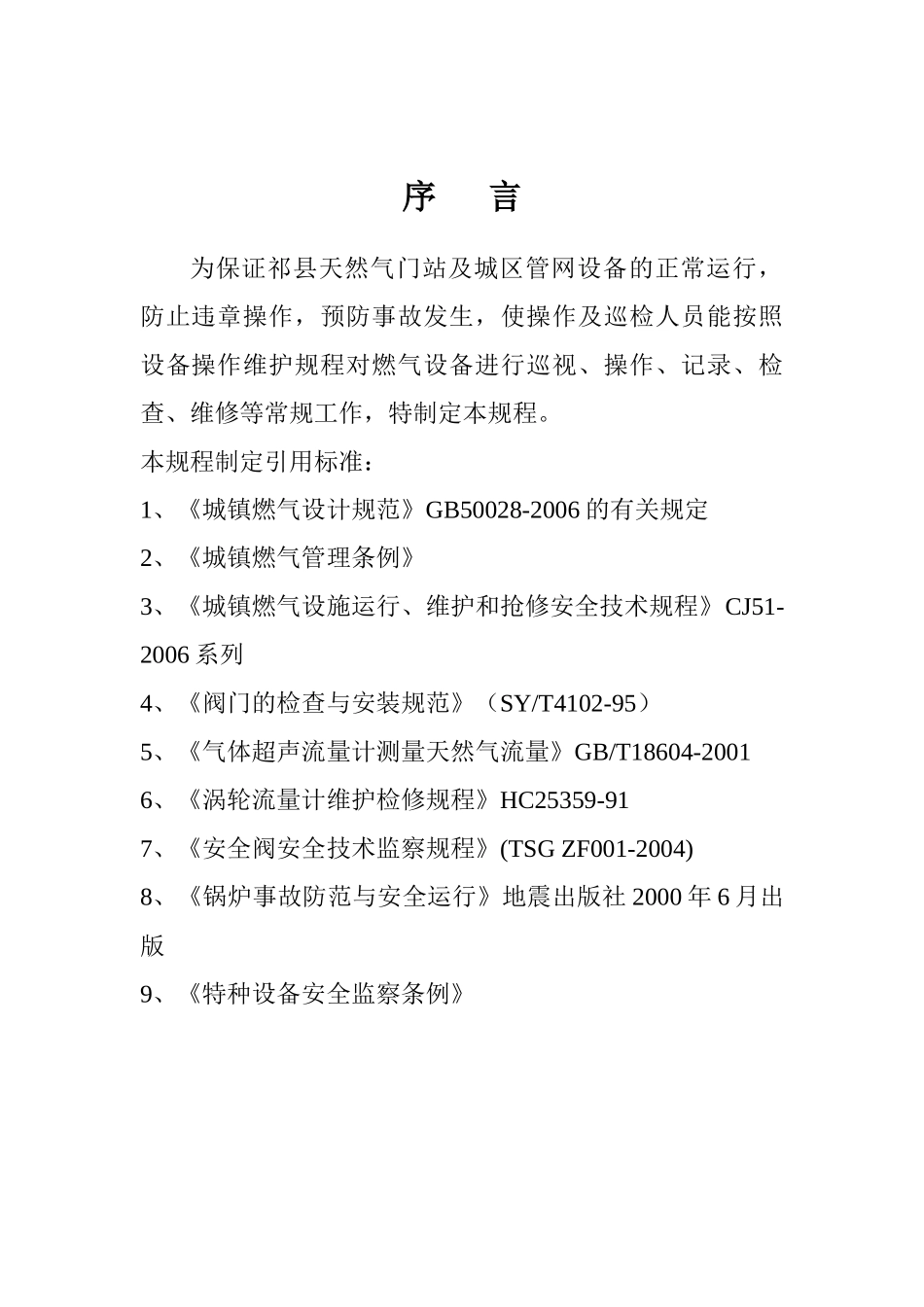

祁县天然气设备操作维护规程（试行版）祁县洁源天然气有限公司2016年3月目录一、门站计量调压撬安全操作维护规程二、燃气加臭装置安全操作维护规程三、低压配电柜安全操作维护规程四、UPS（不间断电源）安全操作维护规程五、燃气发电机组安全操作维护规程六、燃气采暖锅炉安全操作维护规程七、压缩机安全操作维护规程八、消防器材安全操作维护规程九、阀门井安全操作维护规程十、调压柜（箱）安全操作维护规程十一、PE电焊机安全操作维护规程十二、PE热熔焊机安全操作维护规程十三、电动开孔机安全操作维护规程十四、手动砂轮安全操作维护规程十五、电动套丝机安全操作维护规程十六、电焊机安全操作维护规程十七、可燃气体检漏仪安全操作维护规程序言为保证祁县天然气门站及城区管网设备的正常运行，防止违章操作，预防事故发生，使操作及巡检人员能按照设备操作维护规程对燃气设备进行巡视、操作、记录、检查、维修等常规工作，特制定本规程。本规程制定引用标准：1、《城镇燃气设计规范》GB50028-2006的有关规定2、《城镇燃气管理条例》3、《城镇燃气设施运行、维护和抢修安全技术规程》CJ51-2006系列4、《阀门的检查与安装规范》（SY/T4102-95）5、《气体超声流量计测量天然气流量》GB/T18604-20016、《涡轮流量计维护检修规程》HC25359-917、《安全阀安全技术监察规程》(TSGZF001-2004)8、《锅炉事故防范与安全运行》地震出版社2000年6月出版9、《特种设备安全监察条例》总则一、站场设备管理要求做到：“一准、二灵、三清、四无、五不漏”1、准确：调压器、安全阀、温度计、压力表显示准确；2、灵活：各类设备、阀门、仪表灵敏可靠；3、清洁卫生：站场设备、阀门、工艺管道清洁；站场地面、值班室清洁卫生；站场环境清洁卫生。4、四无：站内无杂物；站内无明火；设备、阀门无油污；设备、值班室无蜘蛛网。5、五不漏：站场内设备、阀门不漏电、油、气、汽、水。二、看、听、摸、闻、查五项巡回检查制度1、看：注油器存油量、电动机滑环电刷火花、各种仪表指针读数。2、听：连杆轴承声、汽缸摩擦声、电机杂声。3、摸：机座螺丝、活塞杆压楹螺丝有无松动，电机温度、冷却水温度、气缸温度。4、闻：控制箱、电动机、压缩机平面轴承焦味。5、查：漏气、漏油、漏水。三、站场人员严格遵守各项规章制度，精心操作、维护好站内天然气设施。运行记录准确、及时、齐全。确保天然气安全正常输配，无生产事故。门站计量调压柜操作维护规程一、总则祁县天然气由上游太原—平遥输气管道祁县分输站供气。是陕京二线天然气供祁县下游用户的门户和枢纽。天然气门站设计压力为2.5MPa，现进气压力为1.6Mpa,近期高峰小时供气量为8000m3/h，远期高峰小时供气量为2.5X104M3/h.天然气输入门站经过滤、计量、调压装置，压力由1.6Mpa,调压为≤0.3MPa,经出口总管输出至祁县城区管网下游各用户的调压柜（箱），再经过调压柜（箱）降压至用户使用压力，供用户使用。二、过滤、计量调压装置设备结构及工作原理1、过滤器的设备结构及工作原理a、过滤器的结构：门站安装使用的是GL系列气体过滤器，过滤器由钢制受压容器外壳，不锈钢丝网滤芯，法兰盖及排污阀等部件组成，可拆法兰盖便于取出滤芯清理或更换。b、工作原理：燃气由法兰进口输入受压容器壳体内，经不锈钢丝网及无纺布，由外向内过滤气体的粉尘颗粒，进入滤芯内部，达到净化气体的目的。然后由与滤芯内连接弯管引向法兰出口输出。2、流量计设备结构及工作原理a、流量计结构：门站安装使用的是德国爱拓利公司生产的智能气体涡轮流量计。其结构由法兰式直筒壳体、前导流体、涡轮、后导流体，加油泵、磁敏传感器、温度传感器、压力传感器，字轮读数显示屏，体积修正仪，信号传输接口部件组成。b、流量计工作原理：当燃气进入流量计时，在前导流体的作用下得到整流并加速，由于涡轮叶片与气体流向呈一定角度，此时涡轮产生转动力矩，在克服摩擦力矩和气体阻力矩后，涡轮开始旋转。在一定的流量范围内涡轮旋转的角速度与气体体积流量成正比。利用磁敏传感器从同步转动轮上感应出的与气体体积流量成正比的脉冲信号，该信号经放大、滤波、整形后送入智能体...
