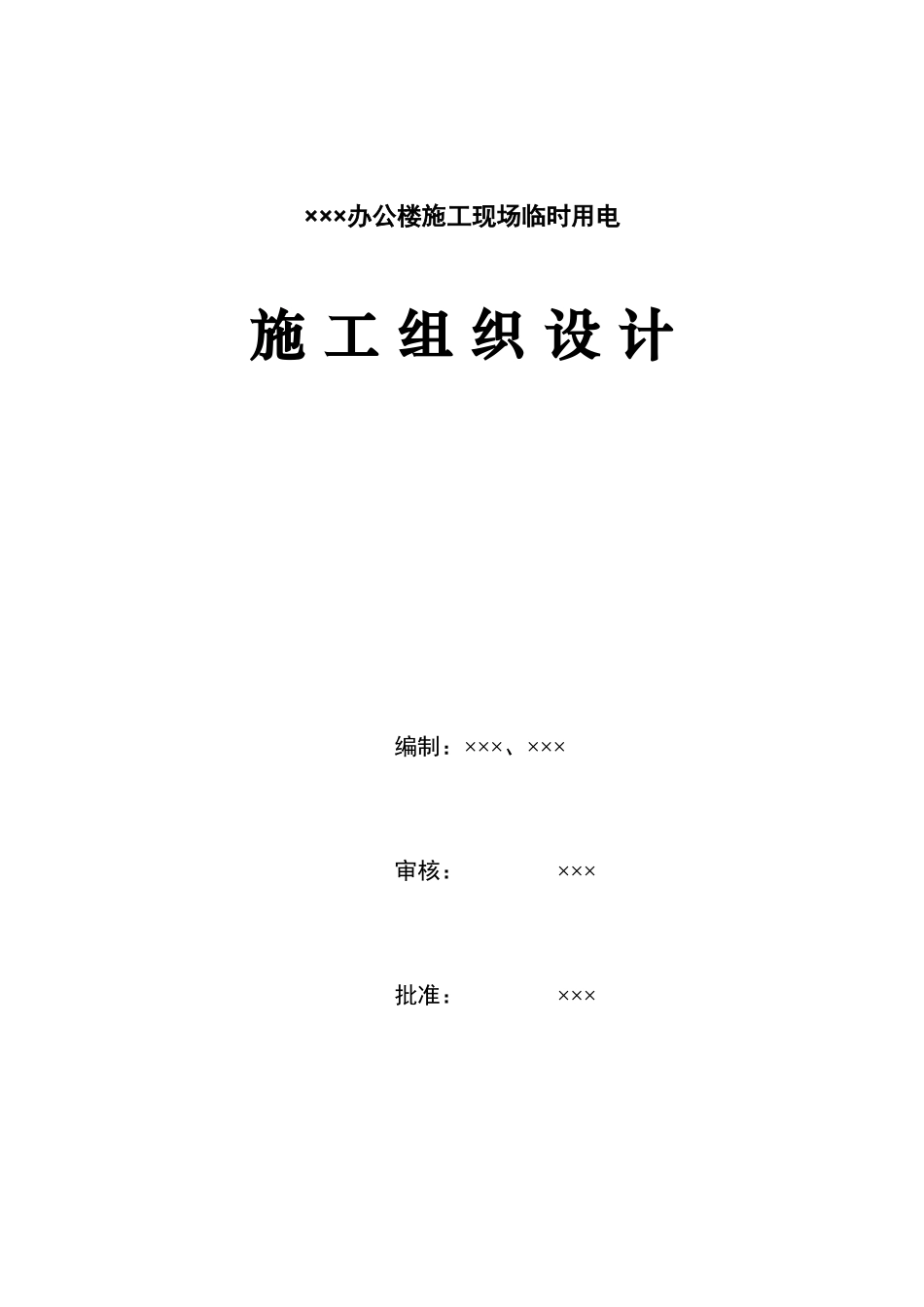

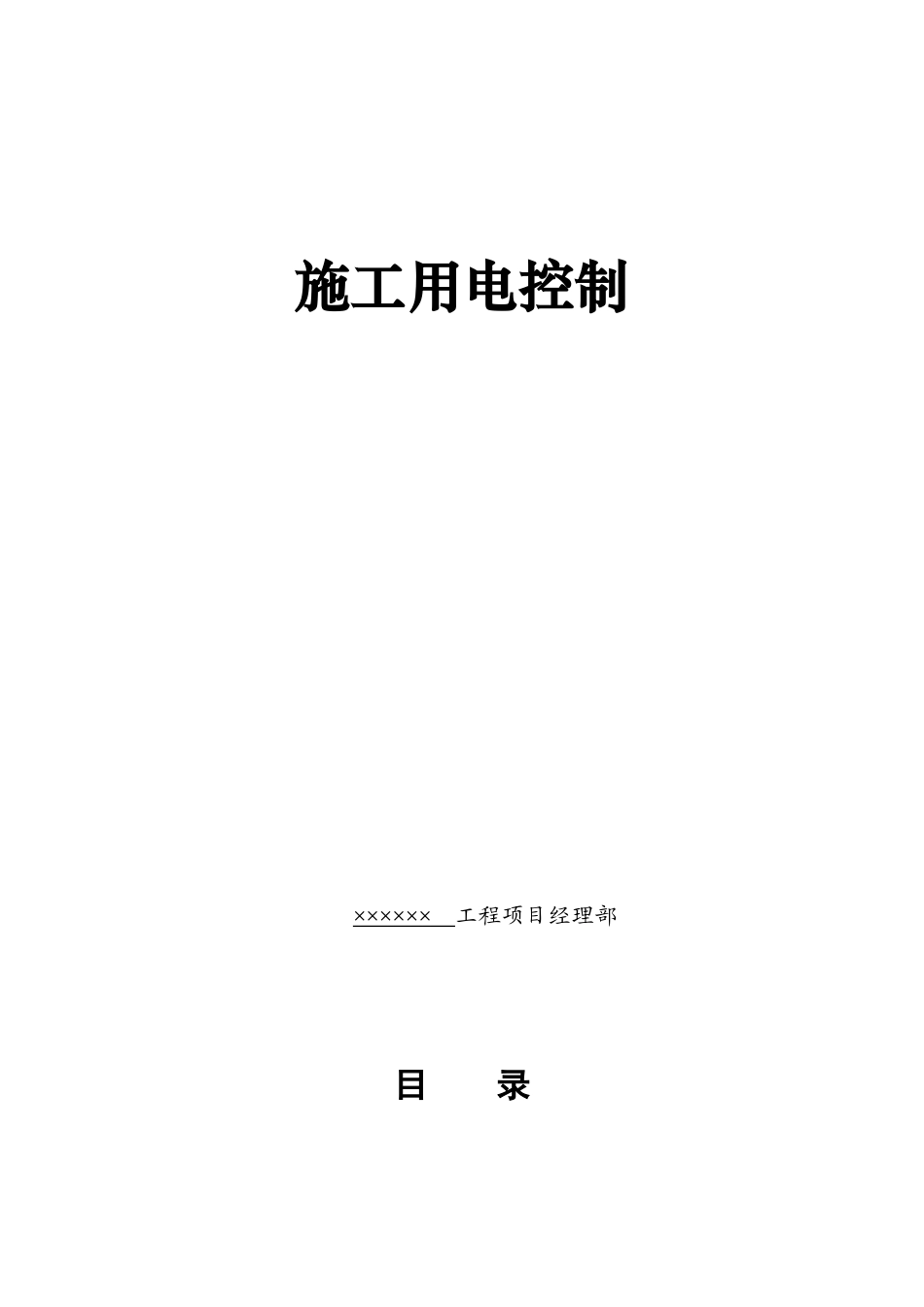

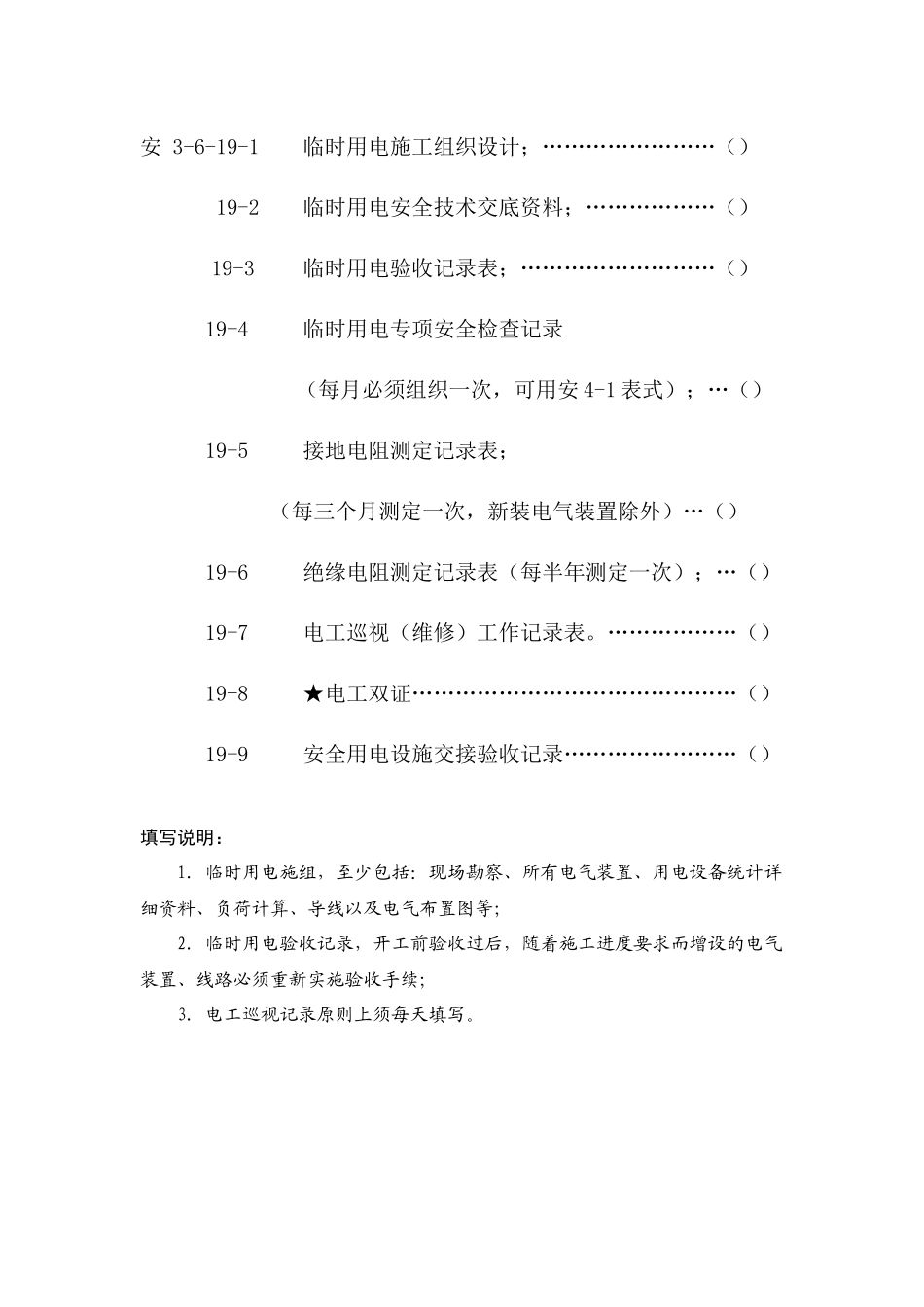

施工用电控制××××××工程项目经理部目录安3-6-19-1临时用电施工组织设计；……………………（）19-2临时用电安全技术交底资料；………………（）19-3临时用电验收记录表；………………………（）19-4临时用电专项安全检查记录（每月必须组织一次，可用安4-1表式）；…（）19-5接地电阻测定记录表；（每三个月测定一次，新装电气装置除外）…（）19-6绝缘电阻测定记录表（每半年测定一次）；…（）19-7电工巡视（维修）工作记录表。………………（）19-8★电工双证………………………………………（）19-9安全用电设施交接验收记录……………………（）填写说明：1.临时用电施组，至少包括：现场勘察、所有电气装置、用电设备统计详细资料、负荷计算、导线以及电气布置图等；2.临时用电验收记录，开工前验收过后，随着施工进度要求而增设的电气装置、线路必须重新实施验收手续；3.电工巡视记录原则上须每天填写。×××办公楼施工现场临时用电施工组织设计编制：×××、×××审核：×××批准：×××××市××建筑安装工程有限公司×××年××月××日施工组织设计审批表建设单位：×××施工单位：×××编制人：×××设计单位：×××工程名称：×××编制日期：×××工程处级审批技术负责人：审批意见：工程处有关股(组)室：公司级审批总工程师：审批意见：公司有关科(部)室：说明备注审批手续根据公司对施工组织设计编制范围的要求，逐级审批，并在说明栏中指明本施工组织设计审批的范围。目录一、工程概况………………………………………………………………（）二、施工机械配置…………………………………………（）三、用电负荷计算…………………………………………（）四、施工现场用电布置……………………………………（）五、导线的截面规格的选择………………………………（）六、安全用电技术措施和电气防火措施…………………（）七、施工现场临时用电平面布置图………………………（）八、附图……………………………………………………（）一、工程概况1.地理位置××世纪广场办公楼位于上海市延安西路北侧，江苏路东侧，延安路高架江苏路出口处，占地面积约20000㎡，该工程为两栋综合办公楼，总建筑面积：151000㎡，地下二层、地上28层，1~3层为裙楼，4~28层为两塔楼。2.本工程建设单位：上海××房地产开发有限公司总包单位：××建筑安装工程公司设计单位：××建筑设计所监理单位：××监理有限公司3.红线外架空电力线路架空电力线路从上到下共有三层，第一层线路电压等级为35KV，第二层为10KV（以上均为高压线路），第三层为380V的低压电力线路，距建筑物南外侧约20m，根据JGJ46-88第3.1.2条不需搭设防护架。4.施工条件基地南侧有二个甲方提供的500KVA的箱式变压器作为配电室，底部离地距离约为0.8m，一次侧为10KV电源三相三线制供电，二次侧为三相四线制中性点直接接地，电压为0.4KV，整个工地同时开工，总工期为850天，现场用电设备较多，施工场地狭小。二、施工机械配置情况本工程按基础、主体、装饰三大部分分析，在主体施工阶段属用电高峰，根据主体施工阶段来计算现场总用电量，用电高峰阶段施工机械见下表1.主体施工阶段施工用电动机械设备配备序号设备名称规格(型号)数量(台)单机功率(KW)总功率(KW)1塔吊QTZ125G160602塔吊QTZ80150503塔吊QTZ40B230604人货电梯SCD200/200J222445钢筋弯曲机GOL一322366钢筋切断机GQ40B25.5117高压水泵210208圆盘锯MJ10425.5119平刨机23610压刨机27.51511砼振动器101.515合计2982.主体施工阶段施工用电焊机及电焊装置设备序号设备名称规格型号数量(台)视在功率(KVA)总功率(KVA)等效功率(KW)备注1对焊机UN1—100110010044.3各配置2台，一用一备。2对焊机UN1—150115015066.413电焊机BX一3001017.517577.5合计425188.213.施工现场所需照明灯具1）室外照明序号灯具名称规格(KW)数量(盏)容量(KW)等效功率(KW)1镝灯3.5103538.52碘钨灯13030333路灯0.21022.2∑P1cosφ合计73.72）室内照明办公室、宿舍生活照明用电功率按40KW计算。4.施工现场食堂所需电加热设备序号名称规格(KW)数量(台)总功率(KW)1开水炉1...
