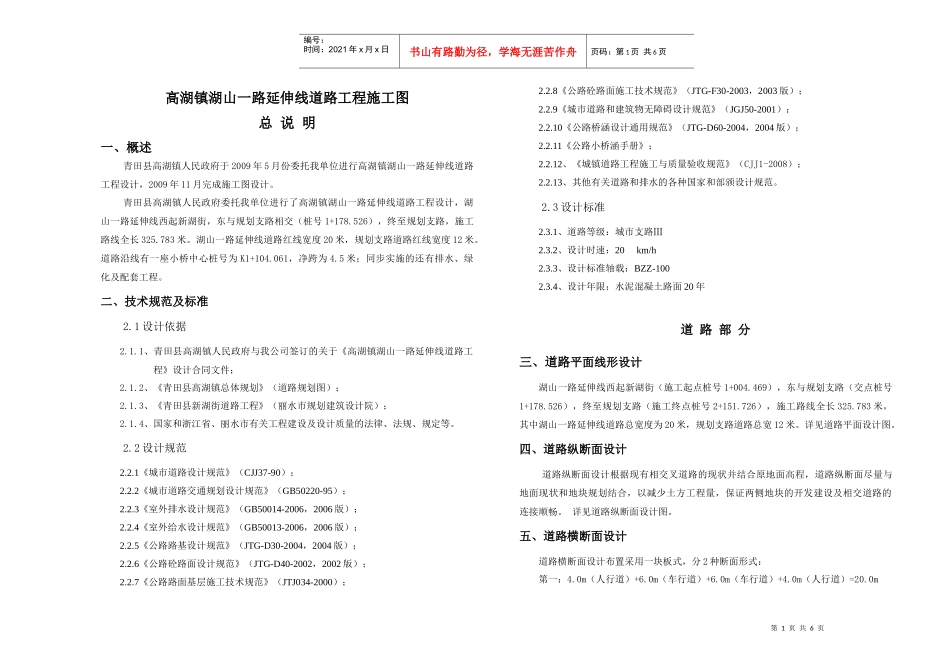

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页高湖镇湖山一路延伸线道路工程施工图总说明一、概述青田县高湖镇人民政府于2009年5月份委托我单位进行高湖镇湖山一路延伸线道路工程设计，2009年11月完成施工图设计。青田县高湖镇人民政府委托我单位进行了高湖镇湖山一路延伸线道路工程设计，湖山一路延伸线西起新湖街，东与规划支路相交（桩号1+178.526），终至规划支路，施工路线全长325.783米。湖山一路延伸线道路红线宽度20米，规划支路道路红线宽度12米。道路沿线有一座小桥中心桩号为K1+104.061，净跨为4.5米；同步实施的还有排水、绿化及配套工程。二、技术规范及标准2.1设计依据2.1.1、青田县高湖镇人民政府与我公司签订的关于《高湖镇湖山一路延伸线道路工程》设计合同文件；2.1.2、《青田县高湖镇总体规划》（道路规划图）；2.1.3、《青田县新湖街道路工程》（丽水市规划建筑设计院）；2.1.4、国家和浙江省、丽水市有关工程建设及设计质量的法律、法规、规定等。2.2设计规范2.2.1《城市道路设计规范》（CJJ37-90）；2.2.2《城市道路交通规划设计规范》（GB50220-95）；2.2.3《室外排水设计规范》（GB50014-2006，2006版）；2.2.4《室外给水设计规范》（GB50013-2006，2006版）；2.2.5《公路路基设计规范》（JTG-D30-2004，2004版）；2.2.6《公路砼路面设计规范》（JTG-D40-2002，2002版）；2.2.7《公路路面基层施工技术规范》（JTJ034-2000）；2.2.8《公路砼路面施工技术规范》（JTG-F30-2003，2003版）；2.2.9《城市道路和建筑物无障碍设计规范》（JGJ50-2001）；2.2.10《公路桥涵设计通用规范》（JTG-D60-2004，2004版）；2.2.11《公路小桥涵手册》；2.2.12、《城镇道路工程施工与质量验收规范》（CJJ1-2008）；2.2.13、其他有关道路和排水的各种国家和部颁设计规范。2.3设计标准2.3.1、道路等级：城市支路Ⅲ2.3.2、设计时速：20km/h2.3.3、设计标准轴载：BZZ-1002.3.4、设计年限：水泥混凝土路面20年道路部分三、道路平面线形设计湖山一路延伸线西起新湖街（施工起点桩号1+004.469），东与规划支路（交点桩号1+178.526），终至规划支路（施工终点桩号2+151.726），施工路线全长325.783米，其中湖山一路延伸线道路总宽度为20米，规划支路道路总宽12米。详见道路平面设计图。四、道路纵断面设计道路纵断面设计根据现有相交叉道路的现状并结合原地面高程，道路纵断面尽量与地面现状和地块规划结合，以减少土方工程量，保证两侧地块的开发建设及相交道路的连接顺畅。详见道路纵断面设计图。五、道路横断面设计道路横断面设计布置采用一块板式，分2种断面形式：第一：4.0m（人行道）+6.0m（车行道）+6.0m（车行道）+4.0m（人行道）=20.0m第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页第二：2.5m（人行道）+3.5m（车行道）+3.5m（车行道）+2.5（人行道）=12.0m六、路面结构设计路面采用水泥混凝土结构，车行道结构组合为：面层为20cm厚4.5MPa碎石混凝土，基层为18cm厚5%水泥稳定砂砾层，总厚度为38cm。水泥混凝土路面路拱采用直线形路拱，沿道路中线向两侧放1.5%横坡。路面结构的各层主要材料质量控制如下：6.1水泥混凝土路面（1）水泥水泥可采用矿渣硅酸盐水泥，抗压强度42.5MPa（28天），抗折强度6.5MPa（28天），其技术指标应符合《公路水泥混凝土路面施工技术规范》（JTGF30-2003）中表3.1.2中的各项要求。（2）粗集料粗集料应质地坚硬、耐久、洁净的碎石、碎卵石和卵石，粗集料级别应不低于Ⅲ级。其质量应符合《公路水泥混凝土路面施工技术规范》（JTGF30-2003）中表3.3.1的规定；粒径规格符合《公路水泥混凝土路面施工技术规范》（JTGF30-2003）中表3.3.2的规定。（3）细集料细集料应坚硬、耐久、洁净的天然砂和机制砂或混合砂，细集料级别应不低于Ⅱ级。其质量应符合《公路水泥混凝土路面施工技术规范》（JTGF30-2003）中表3.4.1的规定。（4）水饮用水可直接用于混凝土搅拌和养护用水。（5）外加剂外加剂产品应符合《公路水泥混凝土路面施工技术规范》（JTGF30-2003）中表3.6.1的...
