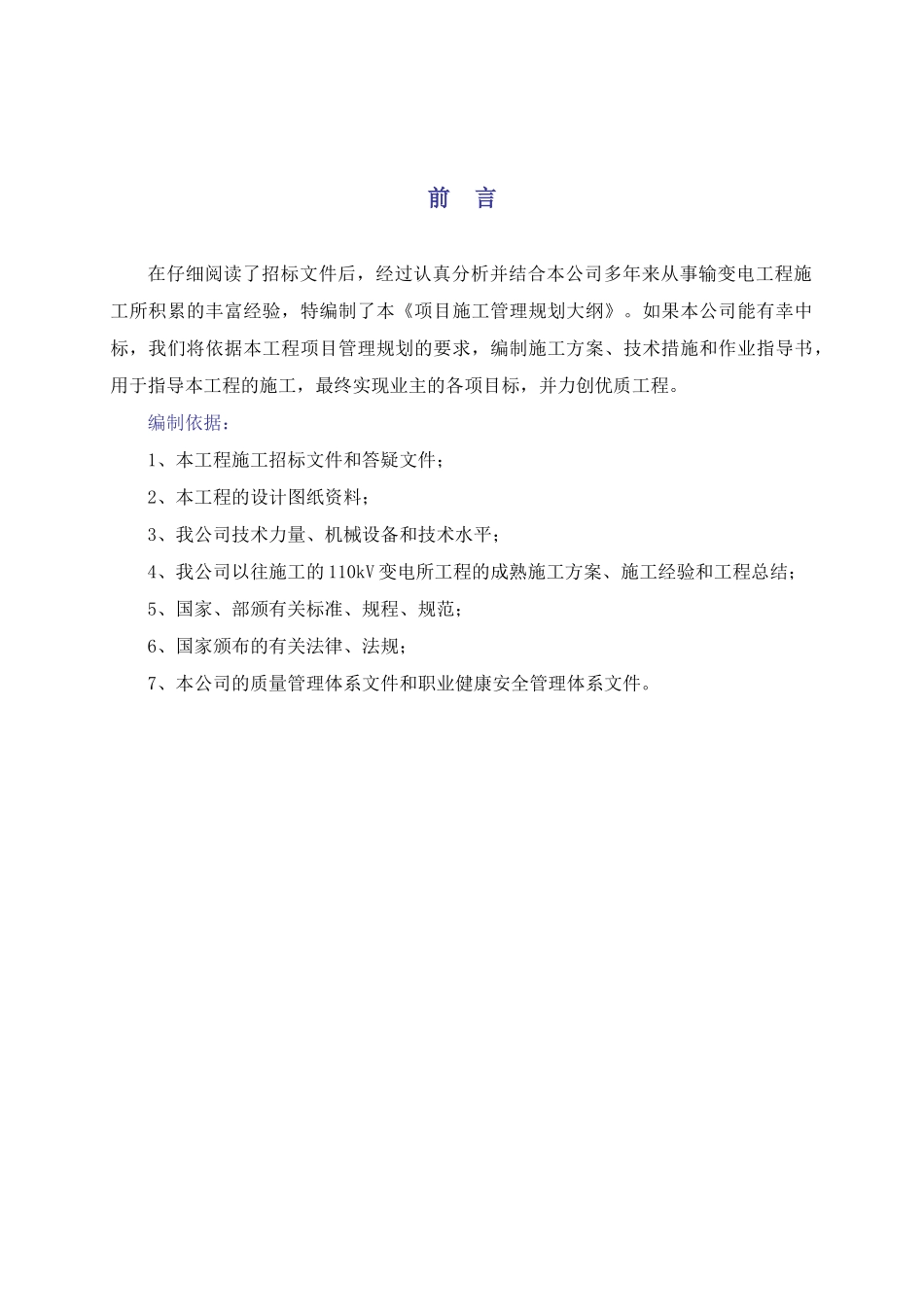

前言在仔细阅读了招标文件后，经过认真分析并结合本公司多年来从事输变电工程施工所积累的丰富经验，特编制了本《项目施工管理规划大纲》。如果本公司能有幸中标，我们将依据本工程项目管理规划的要求，编制施工方案、技术措施和作业指导书，用于指导本工程的施工，最终实现业主的各项目标，并力创优质工程。编制依据：1、本工程施工招标文件和答疑文件；2、本工程的设计图纸资料；3、我公司技术力量、机械设备和技术水平；4、我公司以往施工的110kV变电所工程的成熟施工方案、施工经验和工程总结；5、国家、部颁有关标准、规程、规范；6、国家颁布的有关法律、法规；7、本公司的质量管理体系文件和职业健康安全管理体系文件。第一章工程概况及特点1.1工程概况1.1.1工程简述110kV新百花变电站迁建工程位于四川汶川县境内。该变电所工程是灾后重建工程。变电所为永久性变电所，以受电为主，占地总面积10455m2。发包人：四川岷江水利电力股份有限公司；设计单位：待定；监理单位：待定；承包方式：施工总价承包；计划开工日期：2009年11月01日；计划竣工日期：2010年04月29日；工程质量目标：争创优质工程。1.1.2工程规模1.1.2.1建筑工程规模A、中控楼：建筑面积329.76m2；B、构支架及设备基础浇筑：；C、主变压器基础：3个；D、所内道路浇筑：2500m2；1.1.2.2电气工程规模A、主变压器2台，额定容量31500kVA；B、110kV配电装置：出线本期6回，远期8回；C、35kV配电装置：出线本期7回，远期10回；C、10kV配电装置：出线本期6回，远期6回；D、电容补偿装置：电容补偿装置5套，总容量12000kVar；E、所用电：站用变压器2台，容量为80kVA；1.1.3工程承包范围1.1.3.1土建工程完成变电所场地开挖、平整工程、变电所所区道路工程、电缆沟工程、变电站内建筑物与装修工程等，主要包括以下项目：A、进所道路工程；B、变电所场地平整、护坡、挡墙、设备基础、构筑物及围墙等；C、变电所内场地排水；D、变电站综合楼建筑工程等。1.1.3.2机电设备安装工程变电所内机电设备的采购和运输（由发包人提供的设备除外）、设备的交接验收、工地卸货、检验、二次运输、保管、验收、组装、安装、涂装、调试、缺陷处理及交接验收、变电所试运行和考核运行等直至移交发包人运行前的全部工作，主要包括以下项目：A、电气一次设备安装工程；B、控制、保护及通讯装置安装工程；C、电气照明工程；D、防雷接地工程；E、电缆敷设安装工程；F、通风空调系统安装工程；G、消防及生活给排水工程。1.1.3.3变电所的调试、试运行和考核运行A、单项设备（工程）调试；B、变电所与系统的联合调试；C、试运行；D、考核运行。1.1.3.4临时工程为完成上述工程所需的供电、供水、供风、通讯、临时施工道路等所有临时工程的设计、建设、运行、维护、拆除、撤离等。1.1.4地质及地貌状况110kV新百花变电站的位于5.12地震区，地处高山大岭，土石比约为3比7，站区呈倾斜面，需进行放坡处理，附近有村庄和农田，爆破作业需考虑附近农户影响。1.1.5交通状况站址距都汶公路约200米，可开凿一条施工便道，汽运条件良好。1.2工程特点及施工条件分析1.2.1设计特点按无人值班，少人值守设计，自动化程度较高；1.2.2工程特点A、本工程的大部分施工时间在冬季。B、本工程施工涉及土建、建筑、电气、通信、试验、通风空调等多种专业，各专业之间协调工作量较大，因而需要不同专业的施工技术人员，对工程管理者的综合素质要求也较高。1.2.3施工条件分析1.2.3.1自然条件本工程地处四川汶川县境内，该地区气候较温和。多年年平均气温14.7℃历年极端最高气温40℃历年极端最低气温-4.6℃多年平均月最高气温（8月）26.7℃多年平均月最低气温（1月）3.9℃多年平均相对湿度73%多年平均风速2.0m/s多年平均无霜期269天1.2.3.2施工条件分析序号项目施工条件条件分析1地形地貌变电站处于岷江右岸台地上，站址呈阶梯形。地势较高，不受洪涝威胁，但场地附近农民多，搬迁多，施工干扰因素较大。2地质情况变电站地质岩石较多。基础开挖时须进行爆破作业，局部可能有承载力低的现象，需采用强夯或砼换填。3交通运输利用都汶公路，进站开凿临时公路。交通条件方便...
