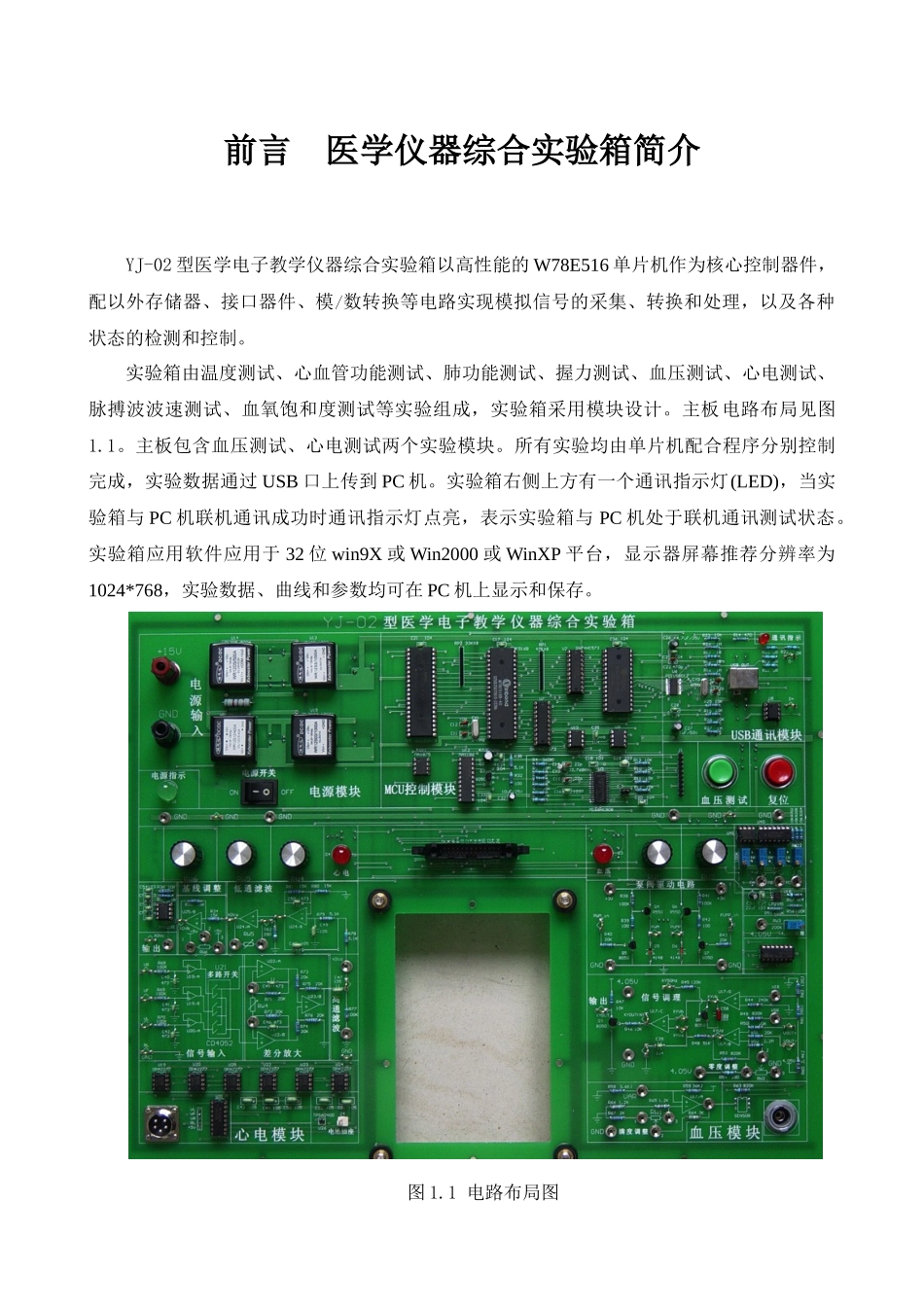

现代医学仪器课程实验指导河北工业大学电气与自动化学院生物医学工程专业2012年3月前言医学仪器综合实验箱简介YJ-02型医学电子教学仪器综合实验箱以高性能的W78E516单片机作为核心控制器件，配以外存储器、接口器件、模/数转换等电路实现模拟信号的采集、转换和处理，以及各种状态的检测和控制。实验箱由温度测试、心血管功能测试、肺功能测试、握力测试、血压测试、心电测试、脉搏波波速测试、血氧饱和度测试等实验组成，实验箱采用模块设计。主板电路布局见图1.1。主板包含血压测试、心电测试两个实验模块。所有实验均由单片机配合程序分别控制完成，实验数据通过USB口上传到PC机。实验箱右侧上方有一个通讯指示灯(LED)，当实验箱与PC机联机通讯成功时通讯指示灯点亮，表示实验箱与PC机处于联机通讯测试状态。实验箱应用软件应用于32位win9X或Win2000或WinXP平台，显示器屏幕推荐分辨率为1024*768，实验数据、曲线和参数均可在PC机上显示和保存。图1.1电路布局图本实验箱供电电源为直流+10V～+18V/1A，由外部提供。在实验前，用导线将电源引入实验箱左上侧的两个标有+15V和GND字样的接线柱，正端接红色接线柱，负端接黑色接线柱。打开PCB板上的电源开关，电源指示(绿色)灯亮，表明电源接通，可以正常操作。当出现异常时，应首先关闭电源，再检查相关电路，正常后再重新开启电源。实验前用USB连接线将实验箱的USB口与PC机USB口相连。在PC机退出联机通讯操作之前，不要关闭实验箱电源。【实验时，严禁带电装卸集成电路或更换元器件。严禁在联机通讯状态带电拔USB通讯线。拔传感器时，不要用手直接拉传感器线，应握住传感器根部插头拔除。禁止将插线或其它导体放置于实验箱PCB板上，以免造成短路，损坏器件。】实验项目一：心电测量功能模块实验实验的目的和任务：1、了解并初步学会人体心电的测试功能模块的基本原理和设计方法。2、掌握QRS波群的测量方法。3、观察运动对心电的影响。实验原理：图1心电测量功能模块的电路原理图如图1所示，U19-U23组成一差分放大电路和信号切换电路，心电信号通过导联引入跟随器输入端，由于心电信号幅度小，为了减少干扰，在跟随器输入端对心电信号进行低通滤波，滤除信号中的高频部分。CD4052的功能是在不同的时刻控制不同的信号输出，U22配以阻容组成差分放大电路。在U23的输出端形成初步放大后的差动信号Vo,该信号经过C47和R77高通滤波，再经过U24二阶低通滤波后和二次放大后，形成完整的心电采集信号XDVb,由RW6将其直流电位抬高2V左右输出，其目的是避免出现负信号，以适应模/数转换电路的需要。MAX295的作用是信号滤波。三、实验步骤123456ABCD654321DCBATitleNumberRevisionSizeBDate:28-Apr-2007SheetofFile:C:\DocumentsandSettings\Administrator\\YJ01\\YJ01)NEW.ddb桌面项目电路项目图纸（功能模块DrawnBy:U19/A(OPA2277)RW4(3296)2K100KC4047323184U19/B(OPA2277)567VRVF100KC41473U20/A(OPA2277)100KC4247323184VL1214151521140x1x2x0y1y2y3y3x6910BAINH133XYU21(CD4052)U22/A(OPA2277)C4547323184U22/B(OPA2277)567C46473+5V-5V+5V-5V+5V-5V20K20K20K20K567U23/B(OPA2277)VoC47105C49105U24/B(OPA2277)VoC48105U24/A(OPA2277)U25/B(OPA2277)U25/A(OPA2277)R8015KR8115KC50RW5(3296)20KRW6(3296)10KR82390R3415KR3515K+5V12345678+5V-5V12345678+5V-5V-5VXD4052(B)XD4052(A)R7220K20K16+5V8R785.1KR795.1K12348765C57104C56103103C55R3710KR3610KV+V-OUTINXDADBATTERY1.5V*4C53105C51105105C5235124-5V+5V+5VC43105U27MAX295U26TPS60400R77100K103C54RLC44105GNDXDVaXDVbXDVc+4V-----+6.5V-4V-------6.5VR68R69R70R71R73R75R74R76MAX1868255PB18255PB04737J4XDVd图2.59心电测试电路布局图1、测量“差分放大调整电位器”RW4的阻值，应为1.45K左右，调整方法，测量RW4两插孔间电阻，调整RW4，直至电阻达到目标值。如下图所示：图2.60差分放大调整2、测量“二级放大调整电位器”RW5的阻值，应为15K左右，调整方法与RW4相同。如下图所示：图2.61二级放大调整3、测量“基准调整电位器”RW6的阻值，1和2插孔之间的电阻应为4K左右。此电位器...
