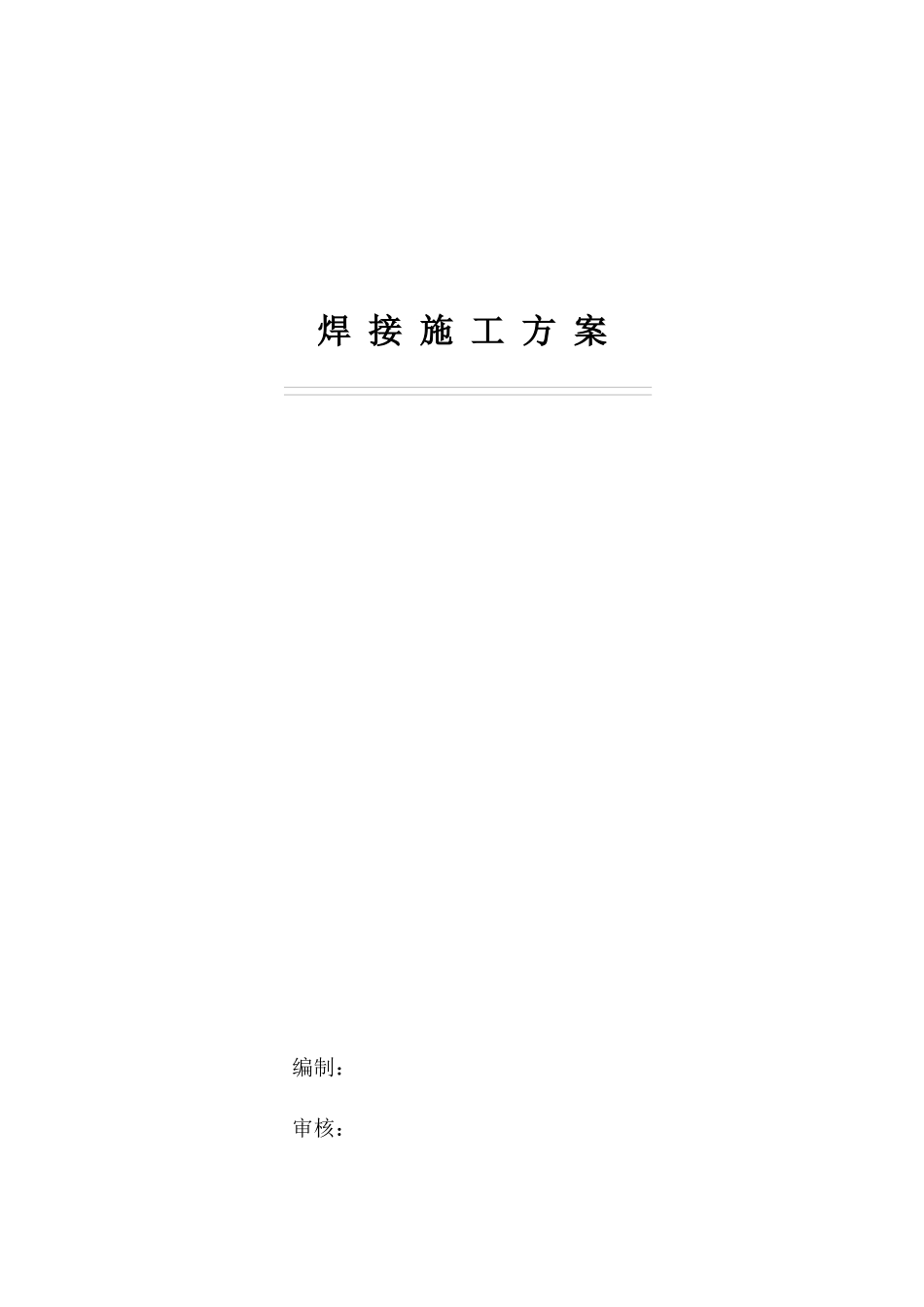

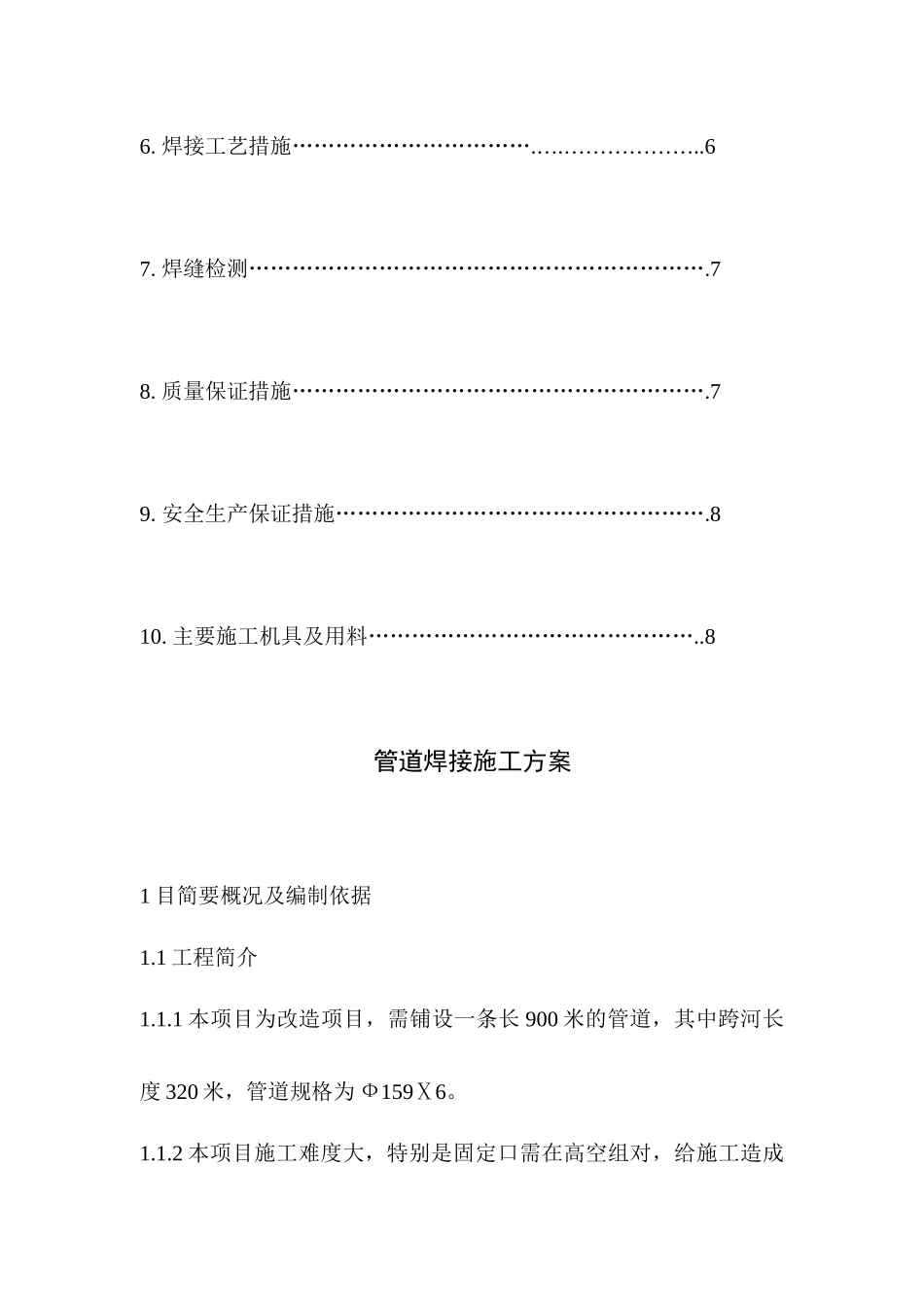

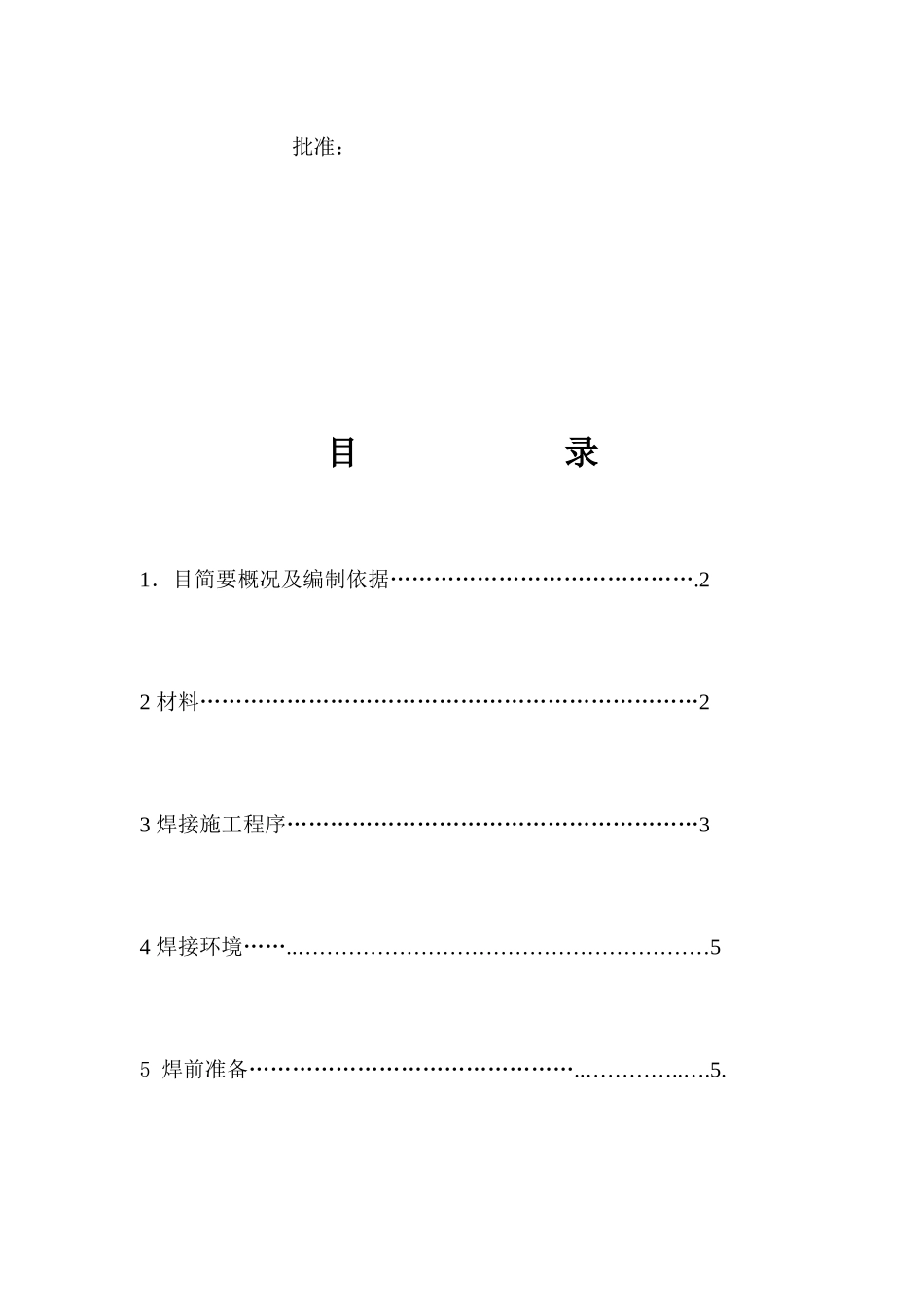

焊接施工方案编制：审核：批准：目录1．目简要概况及编制依据…………………………………….22材料……………………………………………………………23焊接施工程序…………………………………………………34焊接环境……..…………………………………………………55焊前准备………………………………………..…………..….5.6.焊接工艺措施…………………………….….………………..67.焊缝检测……………………………………………………….78.质量保证措施………………………………………………….79.安全生产保证措施…………………………………………….810.主要施工机具及用料………………………………………..8管道焊接施工方案1目简要概况及编制依据1.1工程简介1.1.1本项目为改造项目，需铺设一条长900米的管道，其中跨河长度320米，管道规格为Ф159Ⅹ6。1.1.2本项目施工难度大，特别是固定口需在高空组对，给施工造成很大困难。1.3编制依据1.3.1设计院施工蓝图1.3.2《工业金属管道施工及验收规范》GB50235-971.3.3《石油化工剧毒、可燃介质管道工程施工及验收规范》SHJ3501-971.3.4《现场设备、工业管道焊接工程施工及验收规范》GB50236-982材料2.1管材、管件必须具有出厂合格证或质量证明书。材质合格证应包括钢号、炉批号、规格、化学成分、力学性能、供货状态及材料标准号。2.2管材、管件的表面应无裂纹、缩孔、折叠、重皮等缺陷。若表面存在局部锈蚀凹陷时，必须保证最小壁厚。2.3焊材的选用、保管和使用2.3.1焊材的选用手工电弧焊焊条选用E-4303，焊条烘烤温度100℃-150℃,烘烤恒温1小时。2.3.2焊材的保管及使用2.3.2.1工程所用焊材必须妥善保管，存放室内应有防潮设施并保持干燥，以防发霉。室内的温度应大于5℃，相对湿度应小于60%。2.3.2.2存放于室内的焊材必须按型号、规格、批号做好明显标志，分门别类码放整齐。2.3.2.3已经受潮药皮变色或长白斑、焊芯锈蚀的焊条不准使用。2.3.2.4焊条应有专人烘烤，烘烤时应注意①避免焊条在烘烤过程中药皮因温度剧升或陡降而开裂，烘干箱的升温或降温不能过快。②不允许往正在升温的烘干箱内放入或取出焊条，应待焊条烘烤符合要求，降至保温温度后方可取出。③从烘干箱中取出的焊条应放在保温筒内，数量根据施焊需要而定，从烘干箱取出的焊条应在4小时内用完，剩余焊条需要重新烘烤，烘烤次数超过两次的焊条不得用于焊接。2.3.2.5焊条烘烤人员除按规定烘烤焊条外，还要负责按规定领取和发放焊条，并按要求做好发放、回收纪录。3焊接施工程序焊接设备条件焊接环境条件审查熟悉图纸及设计文件焊接工艺评定编制焊接施工方案坡口准备与组对材料检验与管理进场复验入库储存春焊条烘烤回收发放使用记录焊工培训取得上岗合格证现场施焊组焊工艺的实施焊接环境条件管理安全管理与施焊记录吹扫试压无损检测外观、X射线交工验收4焊接环境4.1当焊件温度低于0℃时，所有钢材的施焊焊缝应在始焊处100mm范围内预热15℃以上。4.2焊接环境出现如下情况时必须采用栅布遮挡措施，否则禁止施焊。①风速大于10m/s②相对湿度大于90%③雨、雪天气5焊前准备5.1参加焊接的焊工必须持有劳动部门颁发的焊工合格证，施焊前，焊工必须认真阅读焊接施工措施和焊接作业指导书。5.2由具有锅炉压力容器无损检测Ⅱ级以上资格证的人员担任焊接质量的无损检测和结果评定。5.3焊件下料与坡口加工5.3.1本工程所采用的管材，宜采用机械加工，也可采用氧-乙炔焰切割坡口，但应用砂轮机除去坡口表面的氧化物、熔渣及飞溅物，直至露出金属光泽，并将不平处修理平整。pbαδ5.3.2钢管组对前应先用压缩空气将管内吹干净，然后用砂轮机将坡口表面及附近10-20mm范围内的油漆、污垢、锈皮清理干净。5.3.3坡口的具体加工型式按施工图纸执行，若图中无规定，可按下图加工。δ≤16mmα=30℃-35℃b=1~3mmp=1~2mm5.4焊口组对5.4.1管子或管件组对时，内壁应平齐，内壁错边量不应超过管壁厚度的10%，且不大于2mm。5.4.2焊口的局部间隙过大时，应设法修整到规定的尺寸，严禁在间隙内加填赛物。5.4.3严禁强力组对焊口，更不允许用火焰烤等热膨胀法对口5.4.4定位焊的焊接工艺与正式焊的...
