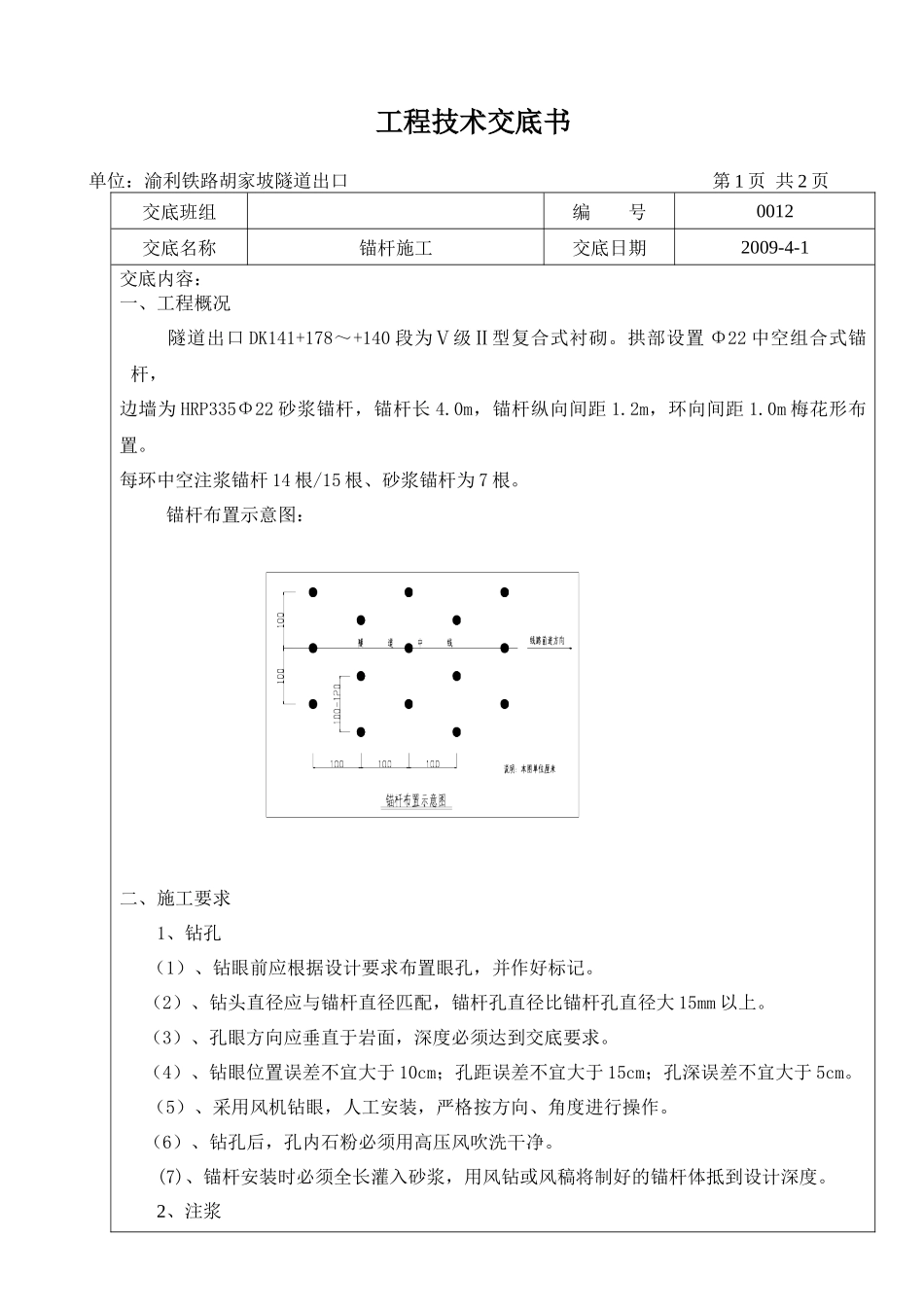

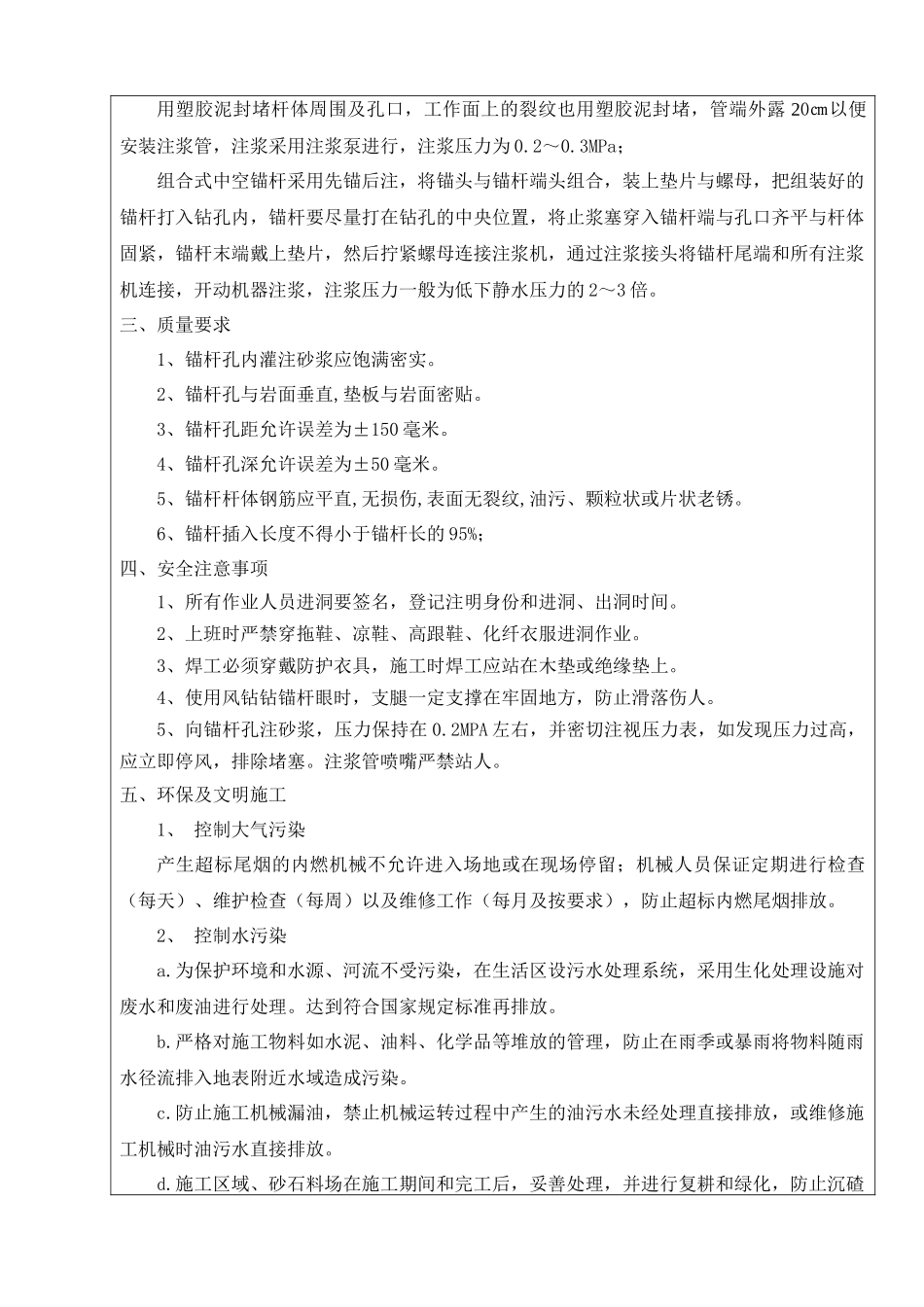

工程技术交底书单位：渝利铁路胡家坡隧道出口第1页共2页交底班组编号0012交底名称锚杆施工交底日期2009-4-1交底内容：一、工程概况隧道出口DK141+178～+140段为Ⅴ级Ⅱ型复合式衬砌。拱部设置Φ22中空组合式锚杆，边墙为HRP335Φ22砂浆锚杆，锚杆长4.0m，锚杆纵向间距1.2m，环向间距1.0m梅花形布置。每环中空注浆锚杆14根/15根、砂浆锚杆为7根。锚杆布置示意图：二、施工要求1、钻孔（1）、钻眼前应根据设计要求布置眼孔，并作好标记。（2）、钻头直径应与锚杆直径匹配，锚杆孔直径比锚杆孔直径大15mm以上。（3）、孔眼方向应垂直于岩面，深度必须达到交底要求。（4）、钻眼位置误差不宜大于10cm；孔距误差不宜大于15cm；孔深误差不宜大于5cm。（5）、采用风机钻眼，人工安装，严格按方向、角度进行操作。（6）、钻孔后，孔内石粉必须用高压风吹洗干净。(7)、锚杆安装时必须全长灌入砂浆，用风钻或风稿将制好的锚杆体抵到设计深度。2、注浆用塑胶泥封堵杆体周围及孔口，工作面上的裂纹也用塑胶泥封堵，管端外露20㎝以便安装注浆管，注浆采用注浆泵进行，注浆压力为0.2～0.3MPa；组合式中空锚杆采用先锚后注，将锚头与锚杆端头组合，装上垫片与螺母，把组装好的锚杆打入钻孔内，锚杆要尽量打在钻孔的中央位置，将止浆塞穿入锚杆端与孔口齐平与杆体固紧，锚杆末端戴上垫片，然后拧紧螺母连接注浆机，通过注浆接头将锚杆尾端和所有注浆机连接，开动机器注浆，注浆压力一般为低下静水压力的2～3倍。三、质量要求1、锚杆孔内灌注砂浆应饱满密实。2、锚杆孔与岩面垂直,垫板与岩面密贴。3、锚杆孔距允许误差为±150毫米。4、锚杆孔深允许误差为±50毫米。5、锚杆杆体钢筋应平直,无损伤,表面无裂纹,油污、颗粒状或片状老锈。6、锚杆插入长度不得小于锚杆长的95%；四、安全注意事项1、所有作业人员进洞要签名，登记注明身份和进洞、出洞时间。2、上班时严禁穿拖鞋、凉鞋、高跟鞋、化纤衣服进洞作业。3、焊工必须穿戴防护衣具，施工时焊工应站在木垫或绝缘垫上。4、使用风钻钻锚杆眼时，支腿一定支撑在牢固地方，防止滑落伤人。5、向锚杆孔注砂浆，压力保持在0.2MPA左右，并密切注视压力表，如发现压力过高，应立即停风，排除堵塞。注浆管喷嘴严禁站人。五、环保及文明施工1、控制大气污染产生超标尾烟的内燃机械不允许进入场地或在现场停留；机械人员保证定期进行检查（每天）、维护检查（每周）以及维修工作（每月及按要求），防止超标内燃尾烟排放。2、控制水污染a.为保护环境和水源、河流不受污染，在生活区设污水处理系统，采用生化处理设施对废水和废油进行处理。达到符合国家规定标准再排放。b.严格对施工物料如水泥、油料、化学品等堆放的管理，防止在雨季或暴雨将物料随雨水径流排入地表附近水域造成污染。c.防止施工机械漏油，禁止机械运转过程中产生的油污水未经处理直接排放，或维修施工机械时油污水直接排放。d.施工区域、砂石料场在施工期间和完工后，妥善处理，并进行复耕和绿化，防止沉碴进入河流或小溪。3、控制粉尘a.在洞外施工现场和运输便道等易产生粉尘的地段定时进行洒水降尘。b.加强对易散物资的管理，对易燃有味的油料和材料要妥善保存。4、经常保养施工机具，保证安全装置灵敏可靠，防护罩完好无损；同时搞好安全用电管理。5、合理布置场地。各项临时设施必须符合规定标准，做到场地整洁、道路平顺、排水畅通、标志醒目、生产环境达到标准作业要求。1、砂浆锚杆采用φ22mm螺纹钢筋制作。锚杆类型、规格、质量及其性能要与设计相符。2、安装步骤如下：(1)YT-28风钻开孔，方向垂直于岩层层面，开孔直径为50mm，并用吹管将内孔砂石吹出，钻孔深度不小于锚杆设计长度。按设计要求订出锚杆位置，孔位允许误差为±150mm，孔距允许误差为±50mm。(2)检查孔内有无充填物，如有充填物，用吹管吹出或掏勾勾出。(3)锚固卷浸水前上端扎3-5个小孔(孔径1mm)。浸水后通过滤纸进入锚固卷中的水占据了锚固卷中的小空间，原微小空间的空气被挤出排出，直到小孔不冒泡即浸水结束，这时水灰比约为0.34～0.35最理想范围,立即取出安装使用。浸水时间为1～1.5min,浸水过少,水泥水化不完全,影...
