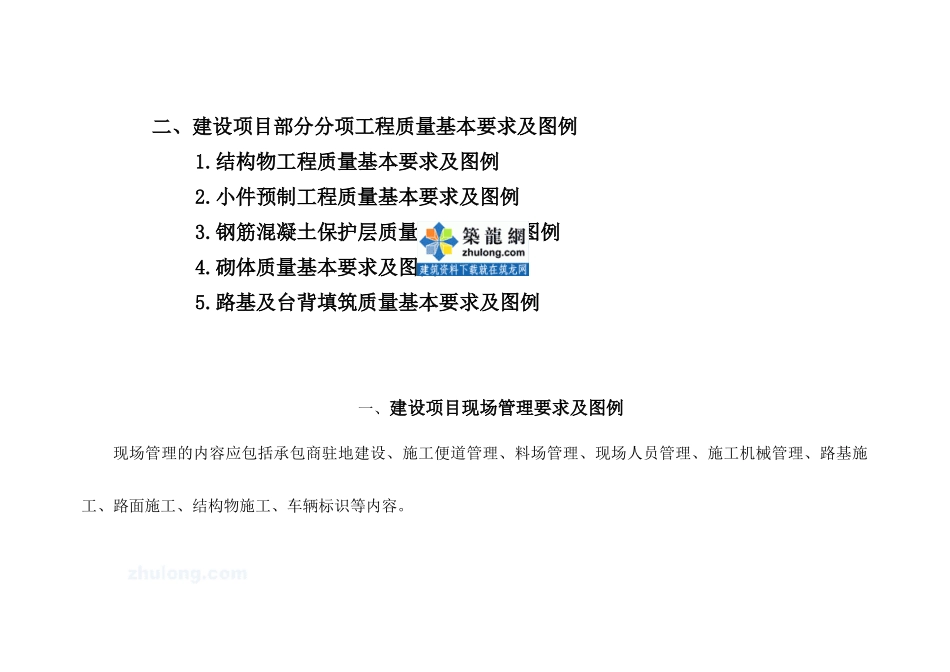

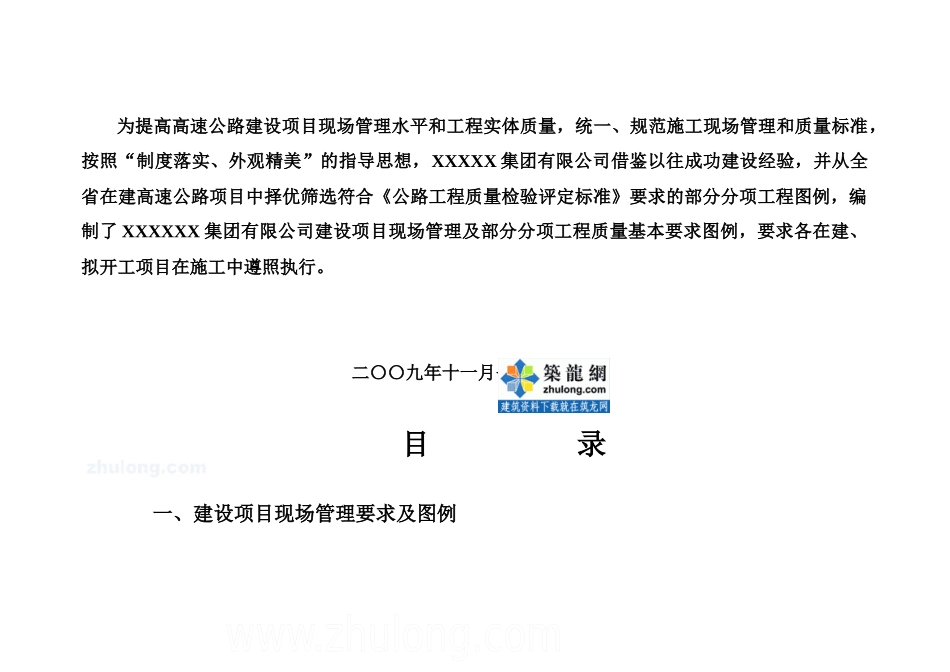

建设项目现场管理及部分分项工程质量基本要求图例XXXXXX集团有限公司为提高高速公路建设项目现场管理水平和工程实体质量，统一、规范施工现场管理和质量标准，按照“制度落实、外观精美”的指导思想，XXXXX集团有限公司借鉴以往成功建设经验，并从全省在建高速公路项目中择优筛选符合《公路工程质量检验评定标准》要求的部分分项工程图例，编制了XXXXXX集团有限公司建设项目现场管理及部分分项工程质量基本要求图例，要求各在建、拟开工项目在施工中遵照执行。二〇〇九年十一月七日目录一、建设项目现场管理要求及图例二、建设项目部分分项工程质量基本要求及图例1.结构物工程质量基本要求及图例2.小件预制工程质量基本要求及图例3.钢筋混凝土保护层质量基本要求及图例4.砌体质量基本要求及图例5.路基及台背填筑质量基本要求及图例一、建设项目现场管理要求及图例现场管理的内容应包括承包商驻地建设、施工便道管理、料场管理、现场人员管理、施工机械管理、路基施工、路面施工、结构物施工、车辆标识等内容。1.驻地建设合同段项目部的驻地建设应作到布局合理、功能齐全、整洁卫生。1.1驻地规模项目部驻地建议为自建临时房屋，保证拥有办公区(项目经理室、项目副经理室、工程部、质检部、合同部、试验室、会议室等)及生活区。除试验室及会议室外其余每个部门不得少于一间办公室，每间不得小于20m2；会议室不得低于120m2；试验室总面积不得小于100m2。办公区和生活区应严格分离，不得混杂在一起。如驻地为租借房屋，则必须满足上述标准。驻地布置可参考后附图21。1.2驻地设施1.2.1会议室：会议室应为可拆卸式板式房屋，屋内地板应为浅色地板砖，并必须配有冷暖空调。1.2.2卫生间：卫生间应为水冲式卫生间，地板应铺设防滑地板砖，总面积不得小于60m2。男女卫生间内均应配备洗手池。1.3驻地标牌1.3.1标牌材料：标牌采用木质材料，表面刷白漆。1.3.2标牌版式：详见本文标准图附图01号。1.3.3标牌字体：标牌字体为宋体，字号满足版面要求为准。2.公里桩及百米桩2.1设置位置按照施工图纸的桩号设置在便道外侧。2.2材料：均为混凝土桩，外表刷白。2.3标识2.3.1里程桩(1)设置位置施工桩号整公里处，安放在便道外侧，正面面向高速公路。(2)材料：素混凝土(3)尺寸及版式：详见本文标准图附图02号。2.3.2百米桩(1)设置位置施工桩号每百米处(整公里处除外)，安放在便道外侧，正面面向高速公路。(2)材料：素混凝土(3)尺寸及版式：详见本文标准图附图03号。3.拌和场及预制件场拌和场和预制场应做到场地硬化、场区布置合理、材料堆放整齐、隔离措施得当、覆盖及排水设施齐全、车辆进出顺畅。3.1场区标牌3.1.1场区名称标牌(1)标牌材料：标牌采用木质材料，表面刷白漆。(2)标牌版式：详见本文标准图附图04号(3)标牌字体：标牌字体为宋体，字号满足版面要求为准。3.1.2材料堆放区标牌(1)标牌版式：详见本文标准图附图05号(2)标牌材料：镀锌钢板或玻璃钢板(3)标牌尺寸：0.6m(长)×0.4m(高)(4)字体：标牌内容字体为宋体3.1.3预制件堆放区标牌(1)标牌版式：详见本文标准图附图06号(2)标牌材料：镀锌钢板或玻璃钢板(3)标牌尺寸：0.6m(长)×0.4m(高)3.1.4预制厂、拌合站场区布置附图22号3.2场区道路3.2.1宽度：场区道路宽度应为6m宽3.2.2结构：建议基层结构为20cm水泥稳定碎石垫层，面层结构为15cm厚C25混凝土路面。3.2.3范围：通往场区堆料区、拌和楼、预制场地、预制件堆放场地的道路。3.3场区围墙：场区围墙应为2m高，24cm厚，砖墙结构，墙面用白色涂料刷白。3.4场区硬化3.4.1结构：场区材料堆放场地应做20cm水泥稳定碎石垫层，表面做10cm厚C20混凝土路面。3.4.2范围：堆放骨料、水泥、钢筋的场地。3.4.3标高：整个场区硬化场地的标高应高出原地面15cm。3.5袋装水泥的存放袋装水泥存放场地应以5～7m高塑料大棚覆盖，四周砌3cm高、24cm厚砖围墙，围墙应以砂浆抹面并涂以白色涂料。3.6钢筋及钢筋龙的存放钢筋的存放及制作场地除按照要求硬化外还应以5～7m高塑料大棚覆盖，钢筋应朝一个方向码放整齐，尚未帮扎的钢筋，应用塑料薄膜加以覆盖。下面应用5cm厚、5cm宽的木条加以支垫。3.7预制件存放3.7.1标志...
