组塔工程施工作业指导书VIP免费

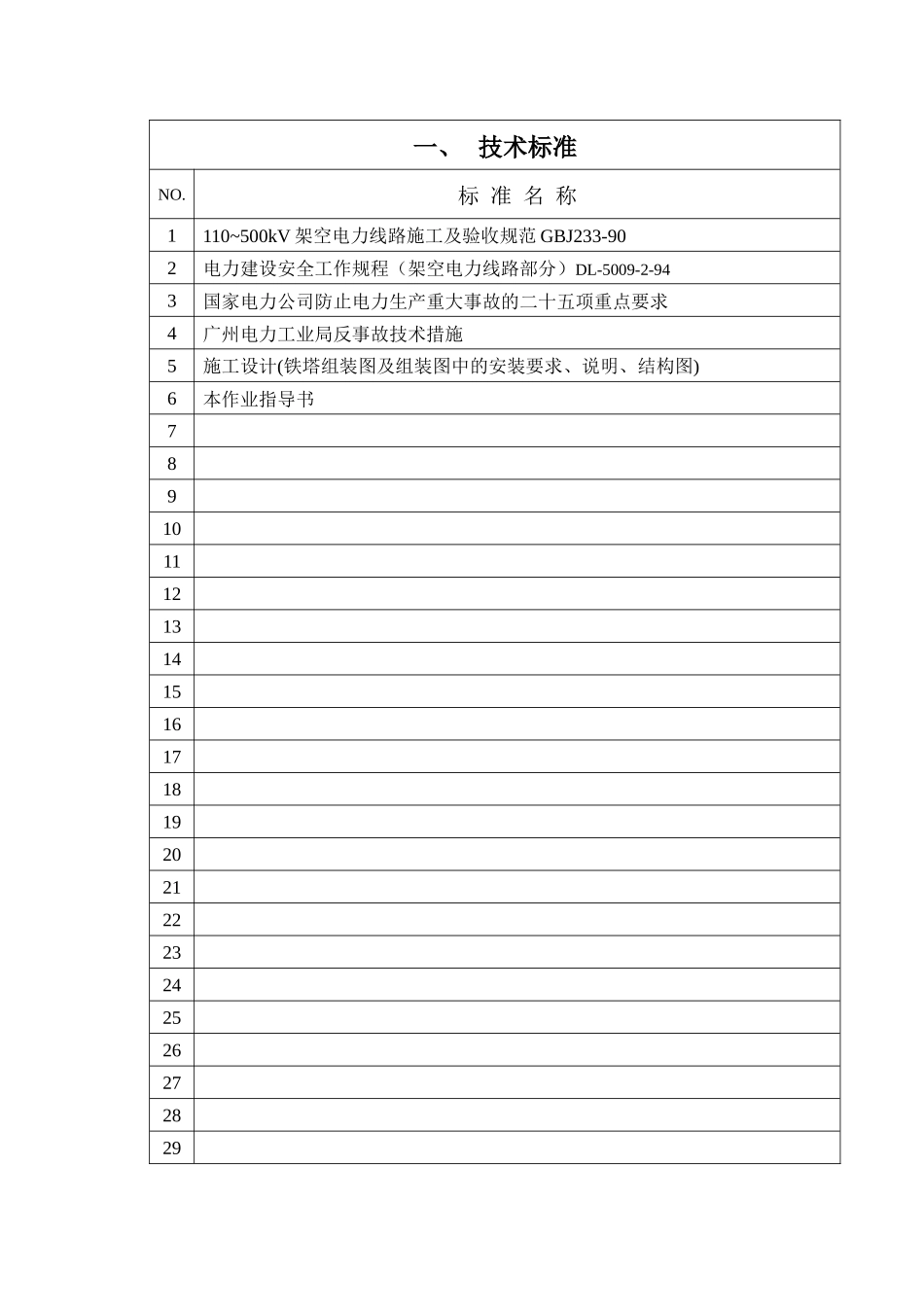

一、技术标准NO.标准名称1110~500kV架空电力线路施工及验收规范GBJ233-902电力建设安全工作规程（架空电力线路部分）DL-5009-2-943国家电力公司防止电力生产重大事故的二十五项重点要求4广州电力工业局反事故技术措施5施工设计(铁塔组装图及组装图中的安装要求、说明、结构图)6本作业指导书789101112131415161718192021222324252627282930二、施工程序1、工序流程作业准备XL-LT-01设备准备XL-LT-02塔材的地面组装XL-LT-03塔腿组立、抱杆竖立XL-LT-04构件绑扎及吊装XL-LT-05抱杆的提升及拆除XL-LT-06二、施工程序2、工序总体安排工序名称及编号分工序XL-LT-01作业准备XL-LT-01-01作业准备XL-LT-01-02工、器具准备XL-LT-01-03试点工作XL-LT-01-04施工要求XL-LT-02设备准备XL-LT-02-01抱杆系统XL-LT-02-02拉线系统XL-LT-02-03承托系统XL-LT-02-04起吊绳及滑车XL-LT-02-05腰环XL-LT-02-06调整大绳XL-LT-03塔材的地面组装XL-LT-03-01构件布置XL-LT-03-02组装XL-LT-04塔腿组立及抱杆竖立XL-LT-04-01塔腿组立XL-LT-04-02抱杆竖立XL-LT-05构件绑扎及吊装XL-LT-05-01构件绑扎及补强XL-LT-05-02构件起吊XL-LT-05-03构件安装XL-LT-05-04工艺要求XL-LT-06抱杆的提升及拆除XL-LT-06-01抱杆的提升XL-LT-06-02抱杆的拆除三、施工准备1、施工力量施工阶段建议工作人数负责人监护人计划完成时间XL-LT-01211一般：7吨：2天13吨：3天21吨：6天(其它铁塔可根据重量按定额计算完成时间)高塔：70m:24天80m:30天(其它高塔可根据高度按定额计算完成时间)XL-LT-02411XL-LT-032+民工1011XL-LT-0413+民工1011XL-LT-0513+民工1011XL-LT-0613+民工1011三、施工准备2、施工机具及仪器NO.品名型号/规格适用阶段1抱杆系统按施工设计设备准备/吊装/抱杆2拉线系统按施工设计设备准备/吊装/抱杆3承托系统按施工设计设备准备/吊装/抱杆4起吊绳、牵引绳、腰滑车及地滑车按施工设计设备准备/吊装/抱杆5腰环按施工设计设备准备/吊装/抱杆6调整大绳按施工设计设备准备/吊装/抱杆7牵引机械（机动绞磨）3T或5T设备准备/吊装/抱杆8固定扳手M16塔材地面安装9固定扳手M20塔材安装10固定扳手M22塔材安装11固定扳手M24塔材安装12扭力扳手M16塔材安装13扭力扳手M20塔材安装14扭力扳手M22塔材安装15扭力扳手M24塔材安装16搬运塔材的棍、绳塔材安装17经纬仪塔材安装18吊车（如用吊车立塔腿）塔腿及抱杆竖立19人字叉（如用叉杆立塔腿）塔腿及抱杆竖立20绑扎绳构件绑扎及吊装21滑车构件绑扎及吊装22水平撑杆（必要时）构件绑扎及吊装23大绳（控制吊件用）构件绑扎及吊装24补强用设备构件绑扎及吊装2526272829四、记录控制NO.记录名称受控编号适用范围份数1安全、环保措施确认表GZEPE-R—体-001每项目1张2现场安全检查评分表GZEPE-R—体-002每工程一张3钢材、杆塔、水泥检验记录或出厂证明GZEPE-R—线架-08每进货一张4杆塔组立施工质量过程控制表GZEPE-R—线架-09每1基塔1张5设计桩号与移交生产的杆、塔号对照表GZEPE-R—线架-1420基杆塔1张6自立式铁塔分解组立质量控制卡XL12每1基塔1张7自立式铁塔组立检查及评级记录线塔1每1基塔1张8分部分项工程评级一览表GZEPE-R—线架-15每13基共1份91011121314151617181920212223242526说明：1、业主对提交的记录表格份数有要求时，按业主要求提供；2、广电集团质量控制记录卡，应统一按公司提供的格式及控制级别填写；五、分部工程5.1作业准备5.1.1作业准备作业指导书一、本工程技术要点1、技术交底。2、按要求检查所有施工设备3、进行组塔试点工作。4、严格执行施工要求。二、质量记录NO.记录名称受控编号适用范围1钢材、杆塔、水泥检验记录或出厂证明GZEPE-R—线架-082杆塔组立施工质量过程控制表GZEPE-R—线架-093设计桩号与移交生产的杆、塔号对照表GZEPE-R—线架-144自立式铁塔分解组立质量控制卡XL125自立式铁塔组立检查及评级记录线塔1三、作业流程作业准备XL-LT-01-01工、器具准备XL-LT-01-02试点工作XL-LT-01-03施工要求XL-LT-01-04四、作业程序流程编号：XL-LT-01-01流程名称：作业准备1、技术交底1、1在进行铁塔分解组立之前，对参加施工作业的人员，包括员工、合同工及民工，应进行技...
