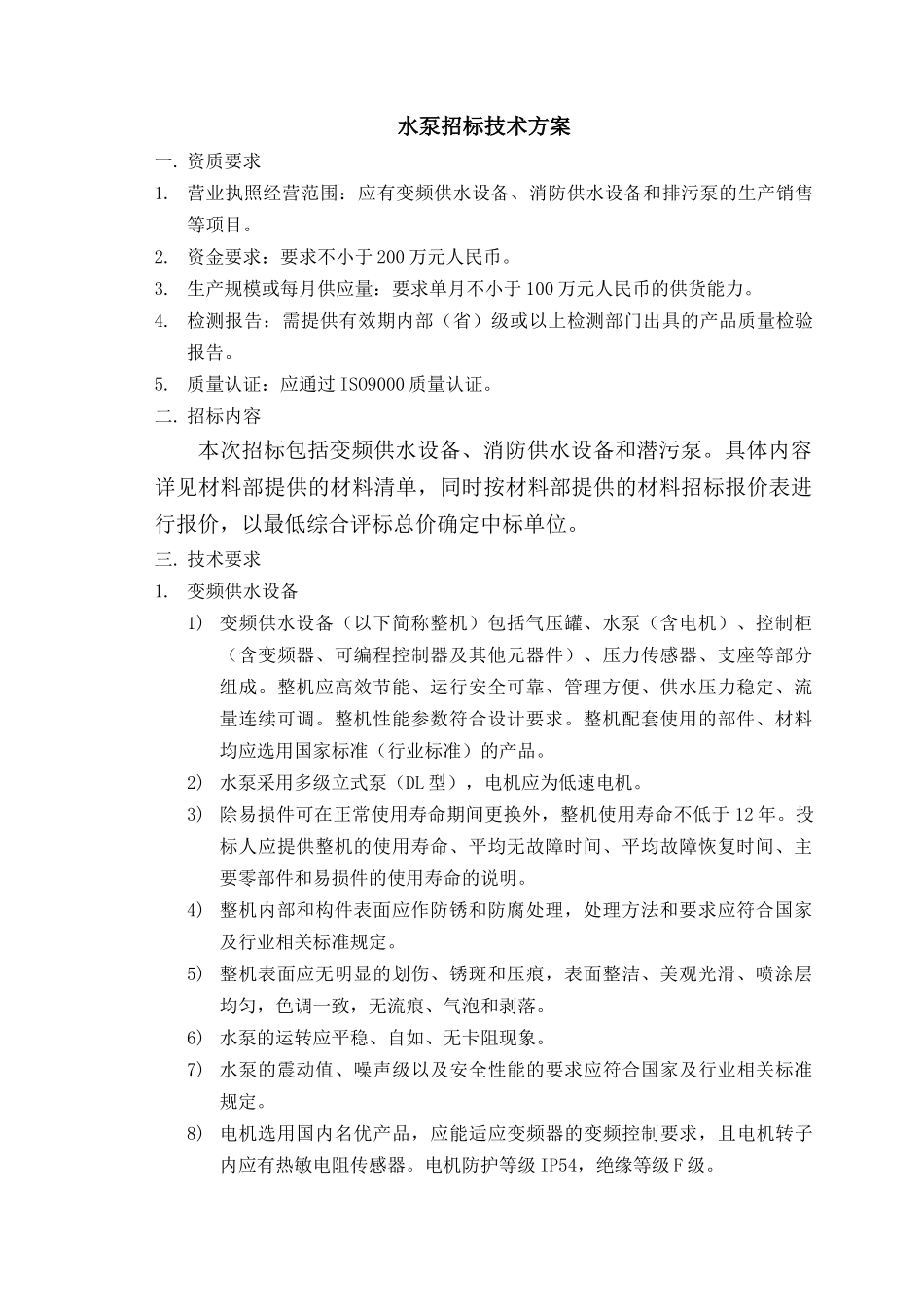

水泵招标技术方案一.资质要求1.营业执照经营范围：应有变频供水设备、消防供水设备和排污泵的生产销售等项目。2.资金要求：要求不小于200万元人民币。3.生产规模或每月供应量：要求单月不小于100万元人民币的供货能力。4.检测报告：需提供有效期内部（省）级或以上检测部门出具的产品质量检验报告。5.质量认证：应通过ISO9000质量认证。二.招标内容本次招标包括变频供水设备、消防供水设备和潜污泵。具体内容详见材料部提供的材料清单，同时按材料部提供的材料招标报价表进行报价，以最低综合评标总价确定中标单位。三.技术要求1.变频供水设备1)变频供水设备（以下简称整机）包括气压罐、水泵（含电机）、控制柜（含变频器、可编程控制器及其他元器件）、压力传感器、支座等部分组成。整机应高效节能、运行安全可靠、管理方便、供水压力稳定、流量连续可调。整机性能参数符合设计要求。整机配套使用的部件、材料均应选用国家标准（行业标准）的产品。2)水泵采用多级立式泵（DL型），电机应为低速电机。3)除易损件可在正常使用寿命期间更换外，整机使用寿命不低于12年。投标人应提供整机的使用寿命、平均无故障时间、平均故障恢复时间、主要零部件和易损件的使用寿命的说明。4)整机内部和构件表面应作防锈和防腐处理，处理方法和要求应符合国家及行业相关标准规定。5)整机表面应无明显的划伤、锈斑和压痕，表面整洁、美观光滑、喷涂层均匀，色调一致，无流痕、气泡和剥落。6)水泵的运转应平稳、自如、无卡阻现象。7)水泵的震动值、噪声级以及安全性能的要求应符合国家及行业相关标准规定。8)电机选用国内名优产品，应能适应变频器的变频控制要求，且电机转子内应有热敏电阻传感器。电机防护等级IP54，绝缘等级F级。第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页9)轴承选用进口精密轴承，泵轴选用1Cr18Ni9Ti或45#钢，叶轮选用ZCuSn10P1或铸钢。在容许工作条件范围运转时，滚动轴承的基本额定寿命不小于30000小时。10)密封采用机械密封。机械密封的基本额定寿命不小于10000小时，制造材料动静环为碳化钨，结构件为1Cr18Ni9Ti。11)控制柜应端正，不应有明显的歪斜翘曲现象。12)控制柜中所用的导线的颜色应符合GB/T2681的规定，指示灯和按钮的颜色应符合GB/T2682的规定。13)控制柜应保证水泵可根据水泵工作次数、工作时间依次自动轮换运行，先启先停。当水泵出现过热、过载、过流、短路、缺相、过压等情况时，控制柜应有保护措施。14)控制柜应能防尘、防潮，防护等级为IP54。控制柜材质为冷轧钢板，钢板表面除锈处理后采用静电喷涂。15)控制柜应有电源指示灯及开关、每台水泵工况（启、停、故障）指示灯及开关、水位指示灯、手/自动状态指示灯及切换开关，且有功能标志。16)配水位控制器，无水停泵；配电接点压力传感器及A/D转换等附属装置。17)变频控制柜变频器和可编程控制器采用德国西门子、日本三菱、ABB等同类国际品牌产品，同时配以进口低压电器。18)主要开关、交流接触器、热继电器选用ABB或施奈德产品，其他可选用德力西、正泰等国产优质产品。19)投标方应提供控制柜控制原理图、端子排图。20)气压罐应为气囊式，隔膜的材质应卫生、无毒，能用于生活饮用水系统。21)应提供气压罐的压力容器制造许可证。22)气压罐内外壁应作防腐处理。23)气压罐罐体材料为A3钢板焊接结构，应有足够的强度和刚度。24)气压罐的制作及进出口法兰应符合GB150-1998、GB/T17481-1998和GB/T9113等国家及行业相关标准规定。25)气压罐的顶部应有显示罐内气压压力的显示仪表。26)水泵支座采用碳钢，并做好防锈、防腐处理。27)水泵电机和控制柜应有可靠的接地装置，并有警告标志、线号标记。28)投标方应提供整机安装尺寸，并负责指导安装,负责调试。29)水泵应有旋转方向标志,铭牌应平整光洁，文字、符号、线条应清晰，具体内容及要求应符合GB/T13306等规定。第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页2.消防供水设备1)应符合《消防泵性能要求和试验方法》（GB6245-1998）等国家及行业标准规定。2)应有国家消防...
