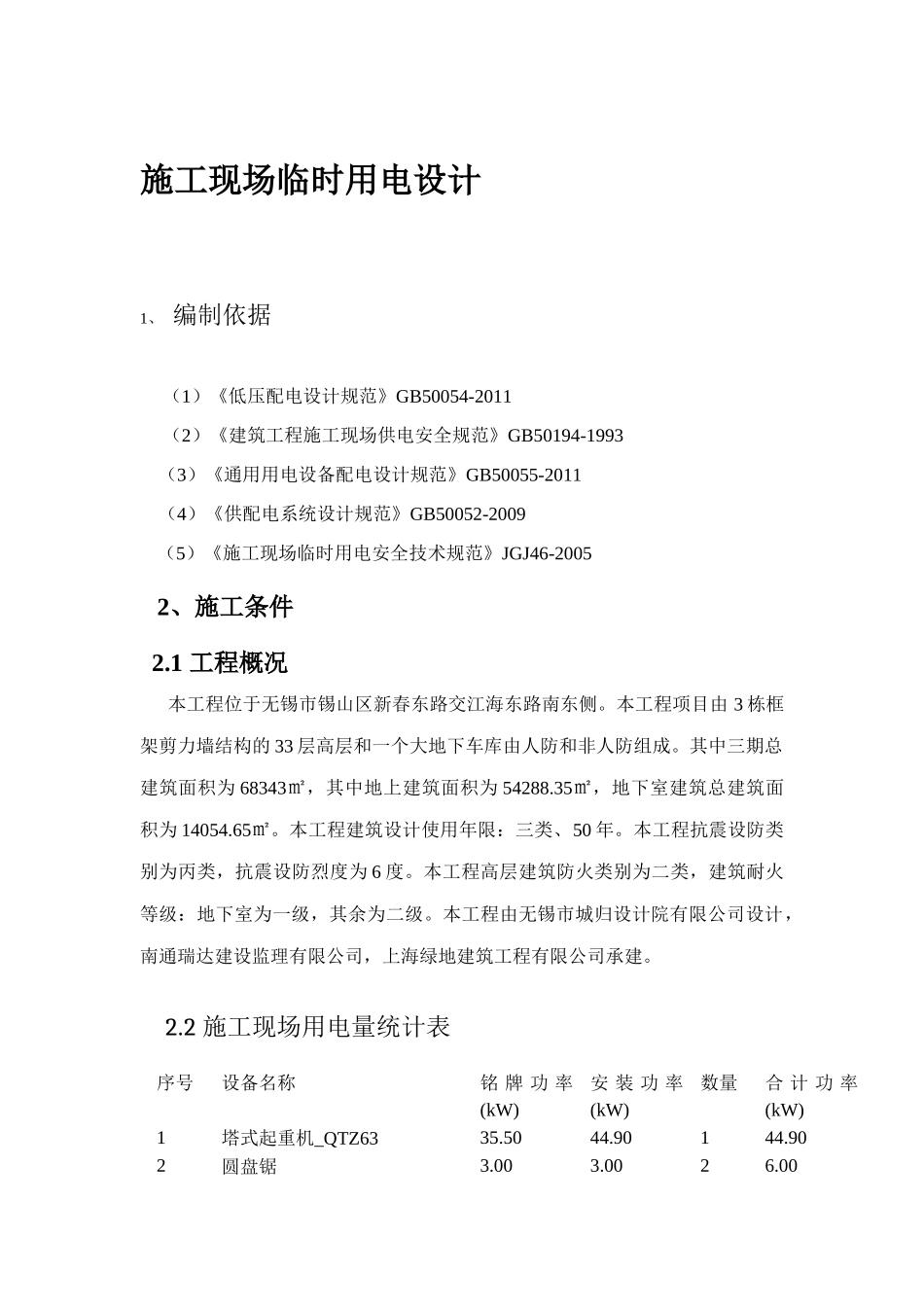

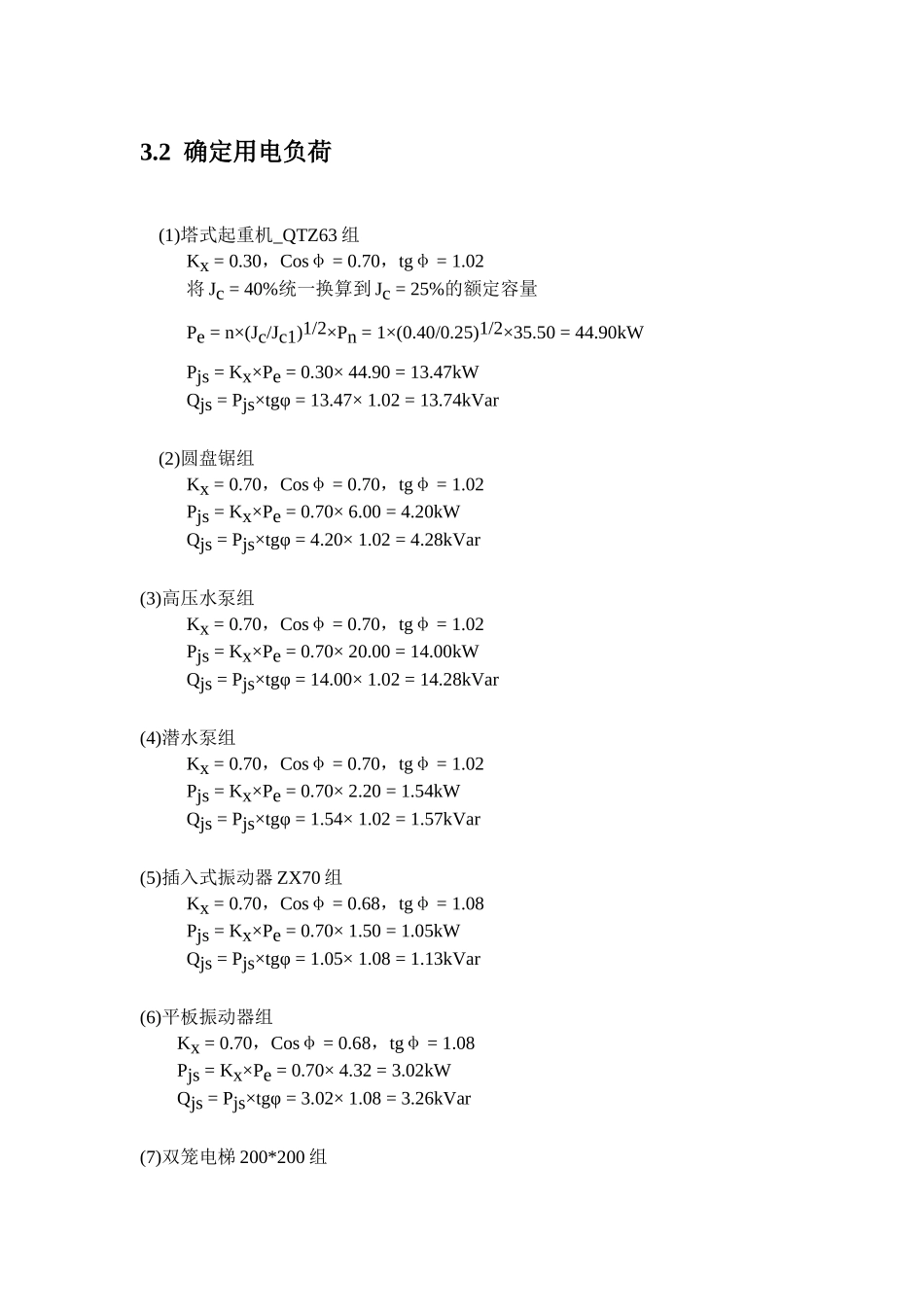

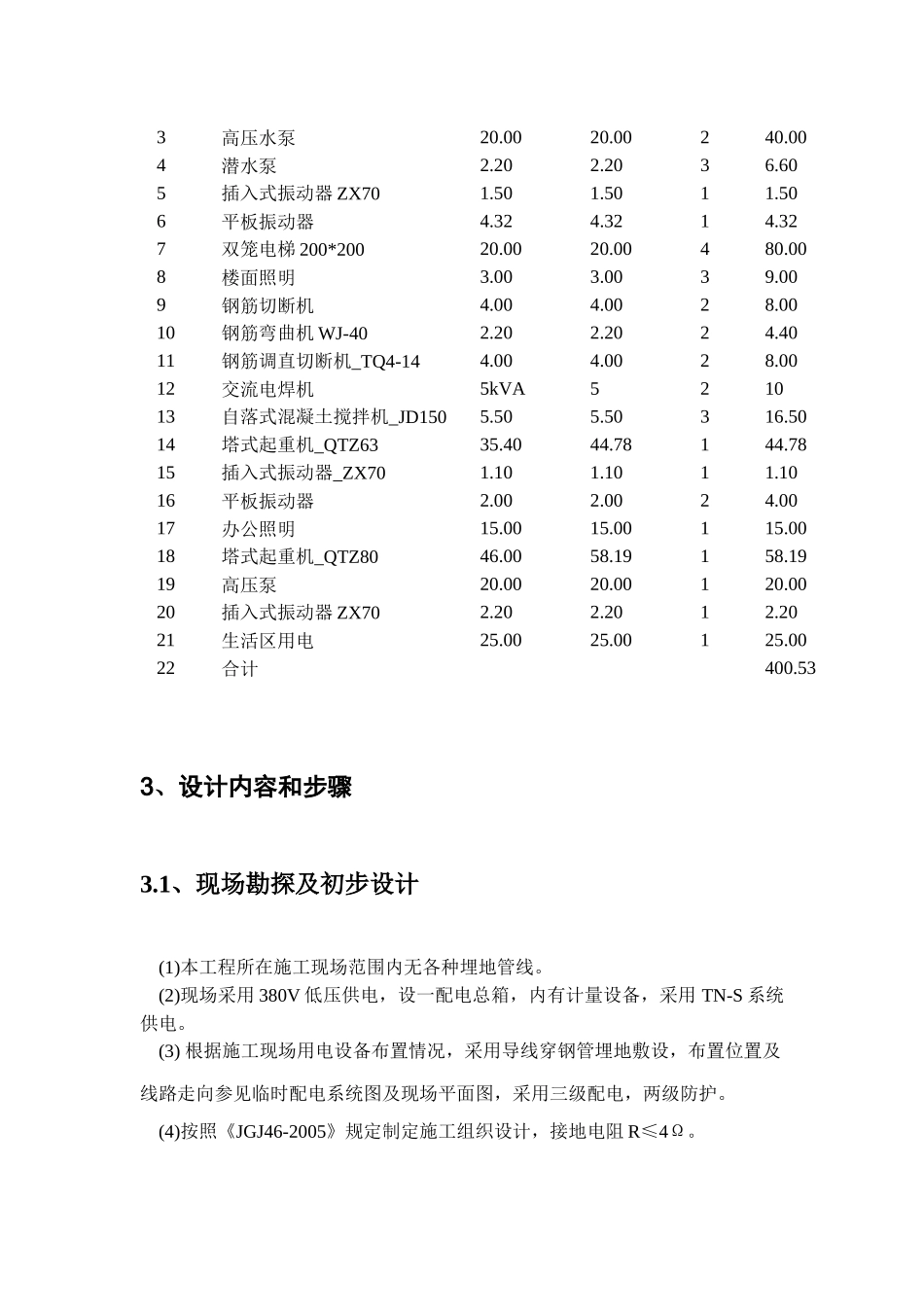

施工现场临时用电设计1、编制依据（1）《低压配电设计规范》GB50054-2011（2）《建筑工程施工现场供电安全规范》GB50194-1993（3）《通用用电设备配电设计规范》GB50055-2011（4）《供配电系统设计规范》GB50052-2009（5）《施工现场临时用电安全技术规范》JGJ46-20052、施工条件2.1工程概况本工程位于无锡市锡山区新春东路交江海东路南东侧。本工程项目由3栋框架剪力墙结构的33层高层和一个大地下车库由人防和非人防组成。其中三期总建筑面积为68343㎡，其中地上建筑面积为54288.35㎡，地下室建筑总建筑面积为14054.65㎡。本工程建筑设计使用年限：三类、50年。本工程抗震设防类别为丙类，抗震设防烈度为6度。本工程高层建筑防火类别为二类，建筑耐火等级：地下室为一级，其余为二级。本工程由无锡市城归设计院有限公司设计，南通瑞达建设监理有限公司，上海绿地建筑工程有限公司承建。2.2施工现场用电量统计表序号设备名称铭牌功率(kW)安装功率(kW)数量合计功率(kW)1塔式起重机_QTZ6335.5044.90144.902圆盘锯3.003.0026.003高压水泵20.0020.00240.004潜水泵2.202.2036.605插入式振动器ZX701.501.5011.506平板振动器4.324.3214.327双笼电梯200*20020.0020.00480.008楼面照明3.003.0039.009钢筋切断机4.004.0028.0010钢筋弯曲机WJ-402.202.2024.4011钢筋调直切断机_TQ4-144.004.0028.0012交流电焊机5kVA521013自落式混凝土搅拌机_JD1505.505.50316.5014塔式起重机_QTZ6335.4044.78144.7815插入式振动器_ZX701.101.1011.1016平板振动器2.002.0024.0017办公照明15.0015.00115.0018塔式起重机_QTZ8046.0058.19158.1919高压泵20.0020.00120.0020插入式振动器ZX702.202.2012.2021生活区用电25.0025.00125.0022合计400.533、设计内容和步骤3.1、现场勘探及初步设计(1)本工程所在施工现场范围内无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，采用导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两级防护。(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。3.2确定用电负荷(1)塔式起重机_QTZ63组Kx=0.30，Cosφ=0.70，tgφ=1.02将Jc=40%统一换算到Jc=25%的额定容量Pe=n×(Jc/Jc1)1/2×Pn=1×(0.40/0.25)1/2×35.50=44.90kWPjs=Kx×Pe=0.30×44.90=13.47kWQjs=Pjs×tgφ=13.47×1.02=13.74kVar(2)圆盘锯组Kx=0.70，Cosφ=0.70，tgφ=1.02Pjs=Kx×Pe=0.70×6.00=4.20kWQjs=Pjs×tgφ=4.20×1.02=4.28kVar(3)高压水泵组Kx=0.70，Cosφ=0.70，tgφ=1.02Pjs=Kx×Pe=0.70×20.00=14.00kWQjs=Pjs×tgφ=14.00×1.02=14.28kVar(4)潜水泵组Kx=0.70，Cosφ=0.70，tgφ=1.02Pjs=Kx×Pe=0.70×2.20=1.54kWQjs=Pjs×tgφ=1.54×1.02=1.57kVar(5)插入式振动器ZX70组Kx=0.70，Cosφ=0.68，tgφ=1.08Pjs=Kx×Pe=0.70×1.50=1.05kWQjs=Pjs×tgφ=1.05×1.08=1.13kVar(6)平板振动器组Kx=0.70，Cosφ=0.68，tgφ=1.08Pjs=Kx×Pe=0.70×4.32=3.02kWQjs=Pjs×tgφ=3.02×1.08=3.26kVar(7)双笼电梯200*200组Kx=0.30，Cosφ=0.70，tgφ=1.02Pjs=Kx×Pe=0.30×20.00=6.00kWQjs=Pjs×tgφ=6.00×1.02=6.12kVar(8)楼面照明组Kx=0.70，Cosφ=0.70，tgφ=1.02Pjs=Kx×Pe=0.70×3.00=2.10kWQjs=Pjs×tgφ=2.10×1.02=2.14kVar(9)钢筋切断机组Kx=0.70，Cosφ=0.40，tgφ=2.29Pjs=Kx×Pe=0.70×8.00=5.60kWQjs=Pjs×tgφ=5.60×2.29=12.83kVar(10)钢筋弯曲机WJ-40组Kx=0.70，Cosφ=0.40，tgφ=2.29Pjs=Kx×Pe=0.70×4.40=3.08kWQjs=Pjs×tgφ=3.08×2.29=7.06kVar(11)钢筋调直切断机_TQ4-14组Kx=0.70，Cosφ=0.40，tgφ=2.29Pjs=Kx×Pe=0.70×8.00=5.60kWQjs=Pjs×tgφ=5.60×2.29=12.83kVar(12)交流电焊机组Kx=0.45，Cosφ=0.45，tgφ=1.98将Jc=40%统一换算到Jc=100%的额定容量Pe=n×(Jc/Jc1)1/2×Pn=2×(4/1.00)1/2×0.82=10.4kWPjs=Kx×Pe=0.45×10.4=4.7kWQjs=Pjs×tgφ=4.7×1.98=9.3kVar(13)自落式混凝土搅拌机_JD150组Kx=0.70，Cosφ=0.68，tgφ=1.08Pjs=Kx×Pe=0.70×16.50=11.5...
