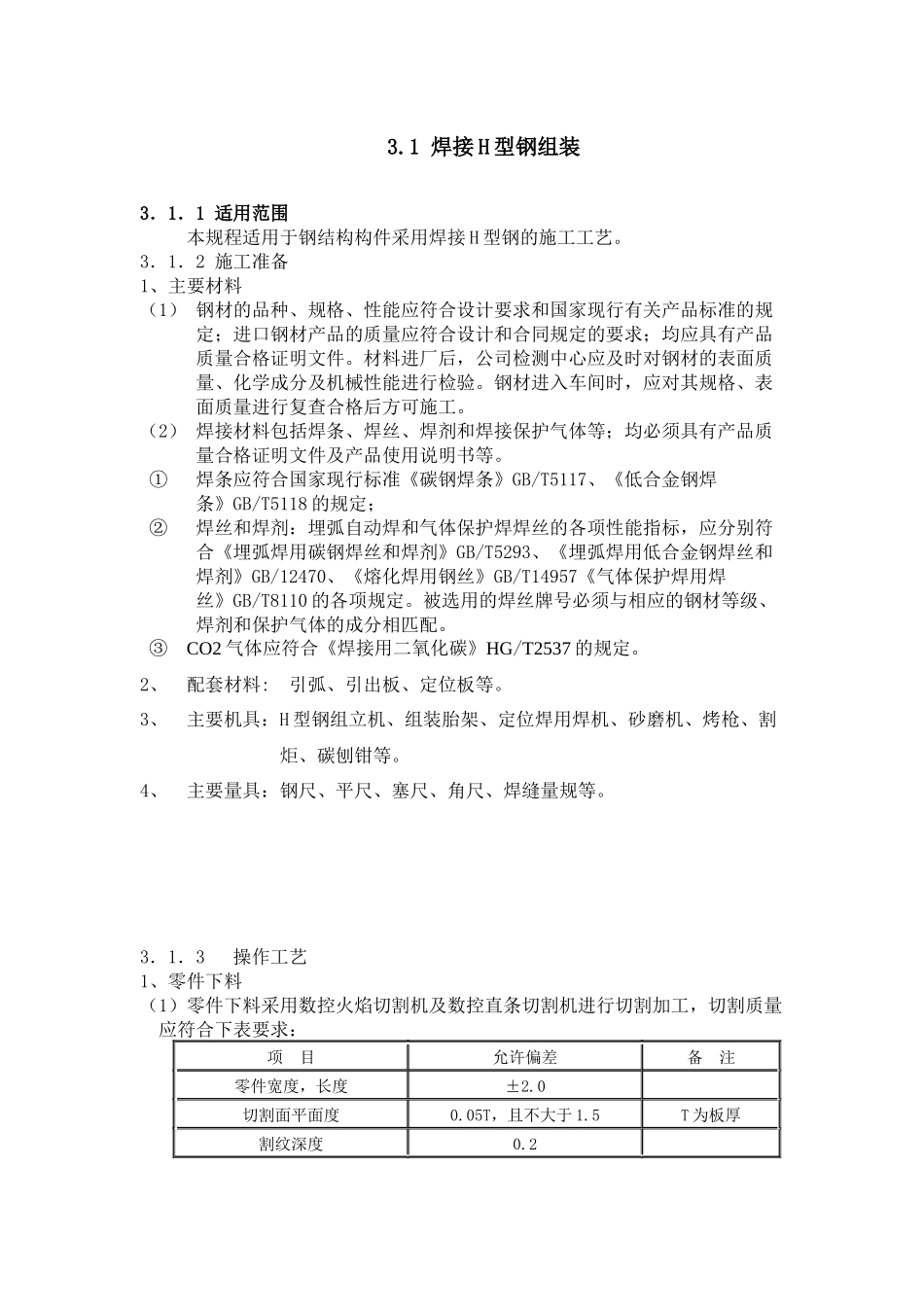

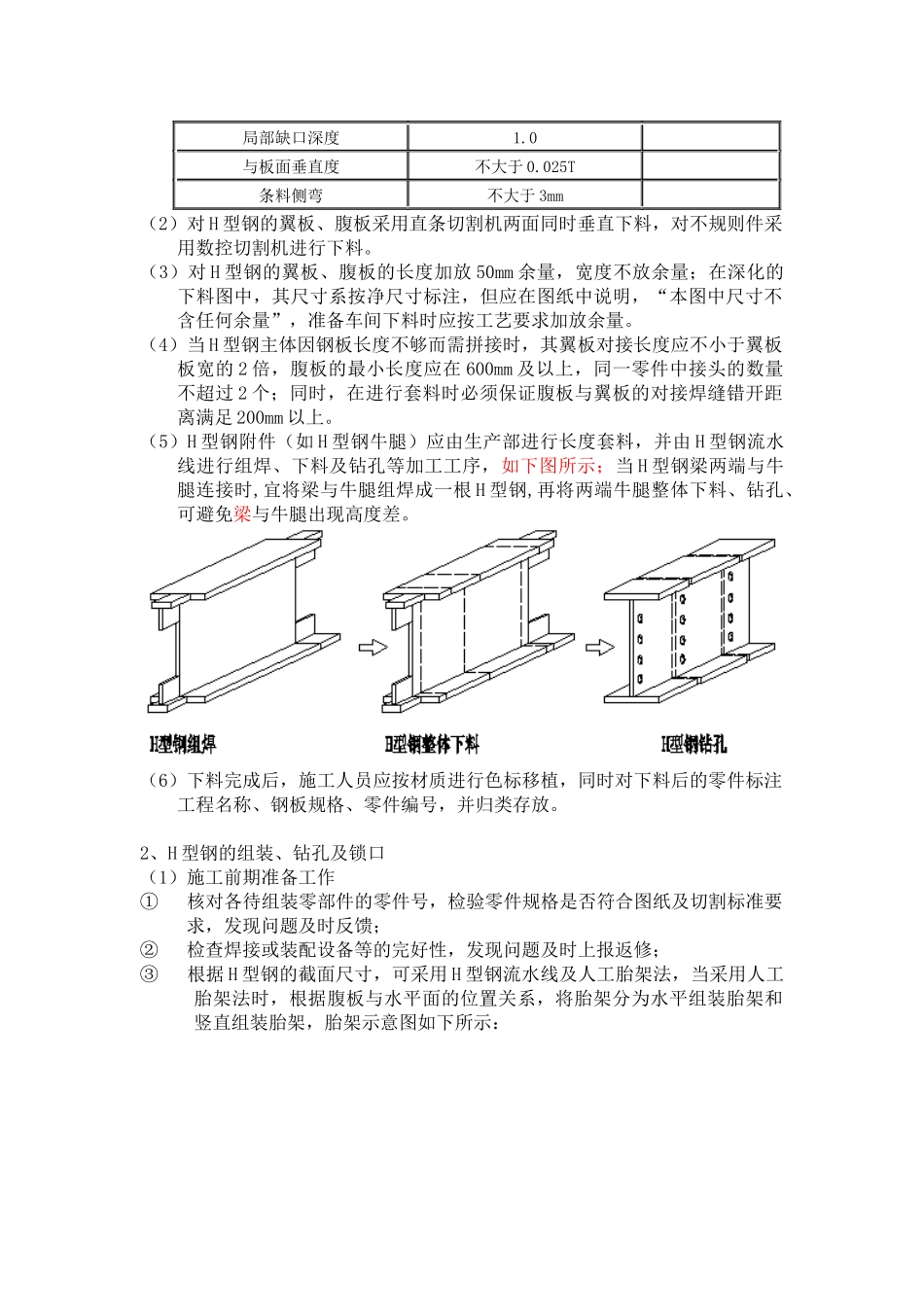

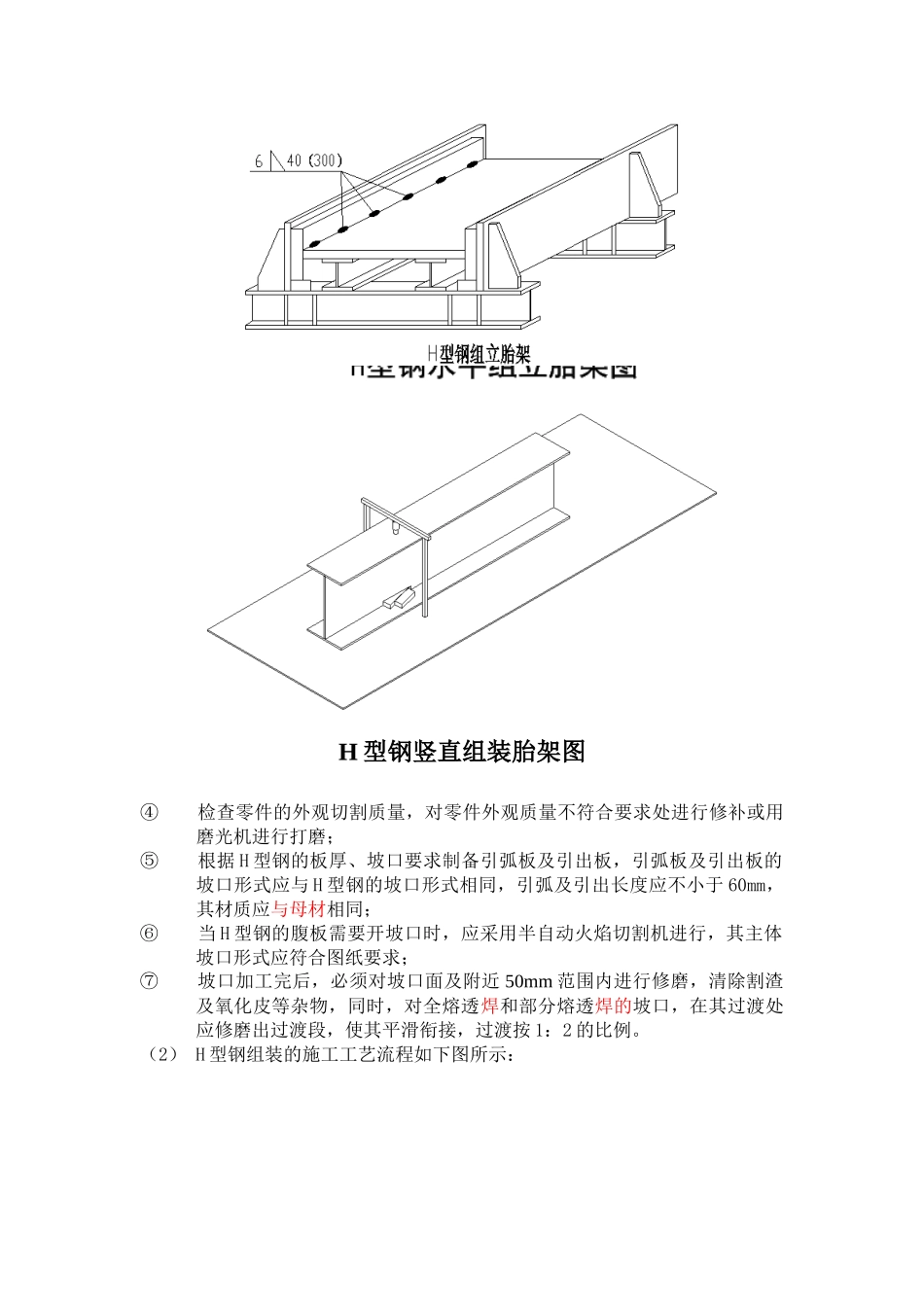

3.1焊接H型钢组装3．1．1适用范围本规程适用于钢结构构件采用焊接H型钢的施工工艺。3．1．2施工准备1、主要材料（1）钢材的品种、规格、性能应符合设计要求和国家现行有关产品标准的规定；进口钢材产品的质量应符合设计和合同规定的要求；均应具有产品质量合格证明文件。材料进厂后，公司检测中心应及时对钢材的表面质量、化学成分及机械性能进行检验。钢材进入车间时，应对其规格、表面质量进行复查合格后方可施工。（2）焊接材料包括焊条、焊丝、焊剂和焊接保护气体等；均必须具有产品质量合格证明文件及产品使用说明书等。①焊条应符合国家现行标准《碳钢焊条》GB/T5117、《低合金钢焊条》GB/T5118的规定；②焊丝和焊剂：埋弧自动焊和气体保护焊焊丝的各项性能指标，应分别符合《埋弧焊用碳钢焊丝和焊剂》GB/T5293、《埋弧焊用低合金钢焊丝和焊剂》GB/12470、《熔化焊用钢丝》GB/T14957《气体保护焊用焊丝》GB/T8110的各项规定。被选用的焊丝牌号必须与相应的钢材等级、焊剂和保护气体的成分相匹配。③CO2气体应符合《焊接用二氧化碳》HG/T2537的规定。2、配套材料:引弧、引出板、定位板等。3、主要机具：H型钢组立机、组装胎架、定位焊用焊机、砂磨机、烤枪、割炬、碳刨钳等。4、主要量具：钢尺、平尺、塞尺、角尺、焊缝量规等。3．1．3操作工艺1、零件下料（1）零件下料采用数控火焰切割机及数控直条切割机进行切割加工，切割质量应符合下表要求：项目允许偏差备注零件宽度，长度±2.0切割面平面度0.05T，且不大于1.5T为板厚割纹深度0.2局部缺口深度1.0与板面垂直度不大于0.025T条料侧弯不大于3mm（2）对H型钢的翼板、腹板采用直条切割机两面同时垂直下料，对不规则件采用数控切割机进行下料。（3）对H型钢的翼板、腹板的长度加放50mm余量，宽度不放余量；在深化的下料图中，其尺寸系按净尺寸标注，但应在图纸中说明，“本图中尺寸不含任何余量”，准备车间下料时应按工艺要求加放余量。（4）当H型钢主体因钢板长度不够而需拼接时，其翼板对接长度应不小于翼板板宽的2倍，腹板的最小长度应在600mm及以上，同一零件中接头的数量不超过2个；同时，在进行套料时必须保证腹板与翼板的对接焊缝错开距离满足200mm以上。（5）H型钢附件（如H型钢牛腿）应由生产部进行长度套料，并由H型钢流水线进行组焊、下料及钻孔等加工工序，如下图所示；当H型钢梁两端与牛腿连接时,宜将梁与牛腿组焊成一根H型钢,再将两端牛腿整体下料、钻孔、可避免梁与牛腿出现高度差。（6）下料完成后，施工人员应按材质进行色标移植，同时对下料后的零件标注工程名称、钢板规格、零件编号，并归类存放。2、H型钢的组装、钻孔及锁口（1）施工前期准备工作①核对各待组装零部件的零件号，检验零件规格是否符合图纸及切割标准要求，发现问题及时反馈；②检查焊接或装配设备等的完好性，发现问题及时上报返修；③根据H型钢的截面尺寸，可采用H型钢流水线及人工胎架法，当采用人工胎架法时，根据腹板与水平面的位置关系，将胎架分为水平组装胎架和竖直组装胎架，胎架示意图如下所示：H型钢竖直组装胎架图④检查零件的外观切割质量，对零件外观质量不符合要求处进行修补或用磨光机进行打磨；⑤根据H型钢的板厚、坡口要求制备引弧板及引出板，引弧板及引出板的坡口形式应与H型钢的坡口形式相同，引弧及引出长度应不小于60mm，其材质应与母材相同；⑥当H型钢的腹板需要开坡口时，应采用半自动火焰切割机进行，其主体坡口形式应符合图纸要求；⑦坡口加工完后，必须对坡口面及附近50mm范围内进行修磨，清除割渣及氧化皮等杂物，同时，对全熔透焊和部分熔透焊的坡口，在其过渡处应修磨出过渡段，使其平滑衔接，过渡按1：2的比例。（2）H型钢组装的施工工艺流程如下图所示：（3）H型钢的组装：①H型钢的组装可采用H型钢流水线组装机或人工胎架进行组装，定位焊采用气保焊，定位焊缝尺寸和间距见本规程的4.5节。其中，起始焊点距离端头距离为30mm，当零件长度较短，其长度在200mm以下时，定位焊点分为两点，分布位置分别为距离端头20mm。定位焊示意图如下图所示：②H型钢在进行组装定位焊时，母材上不允许有电弧擦伤，定位焊...
