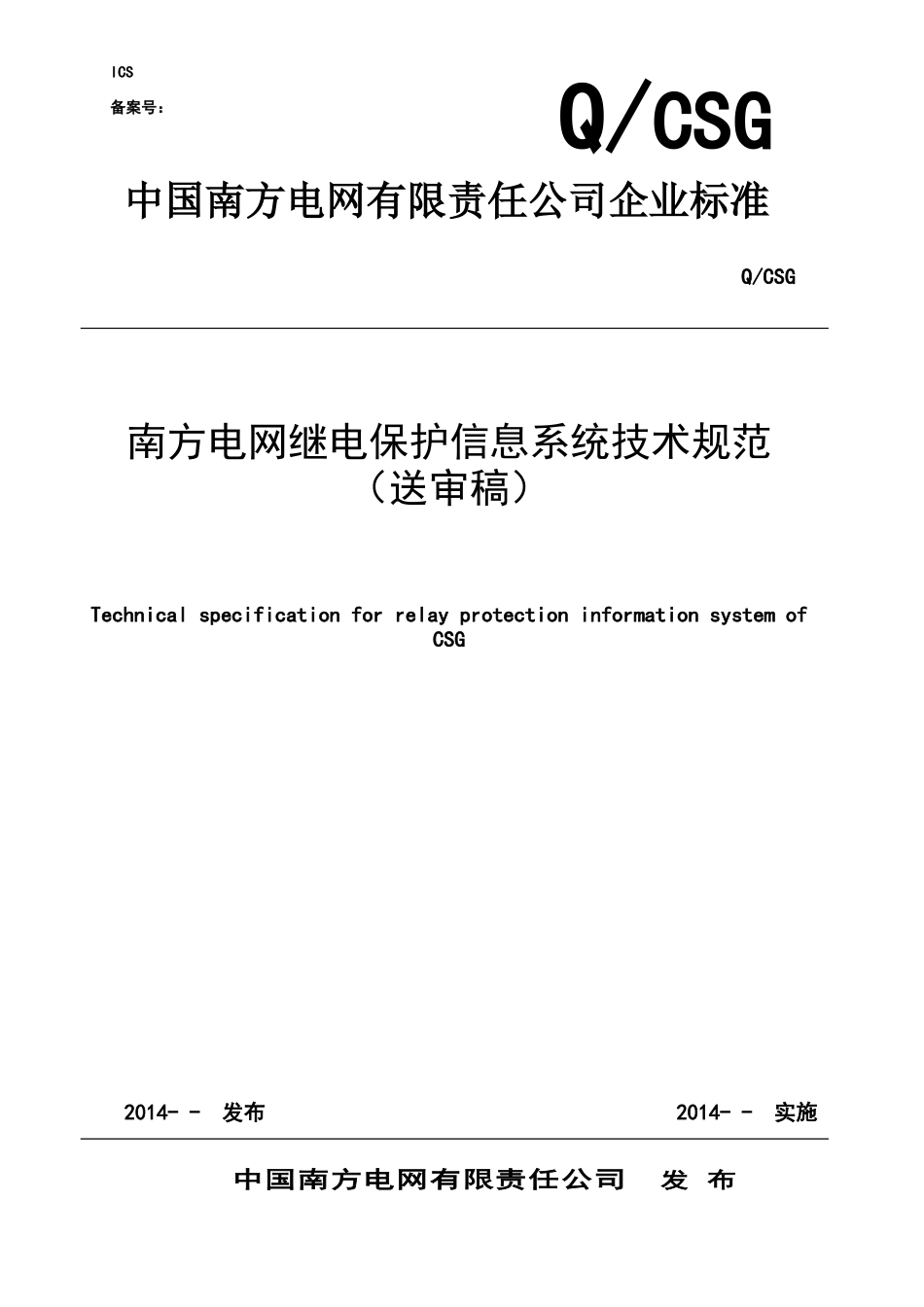

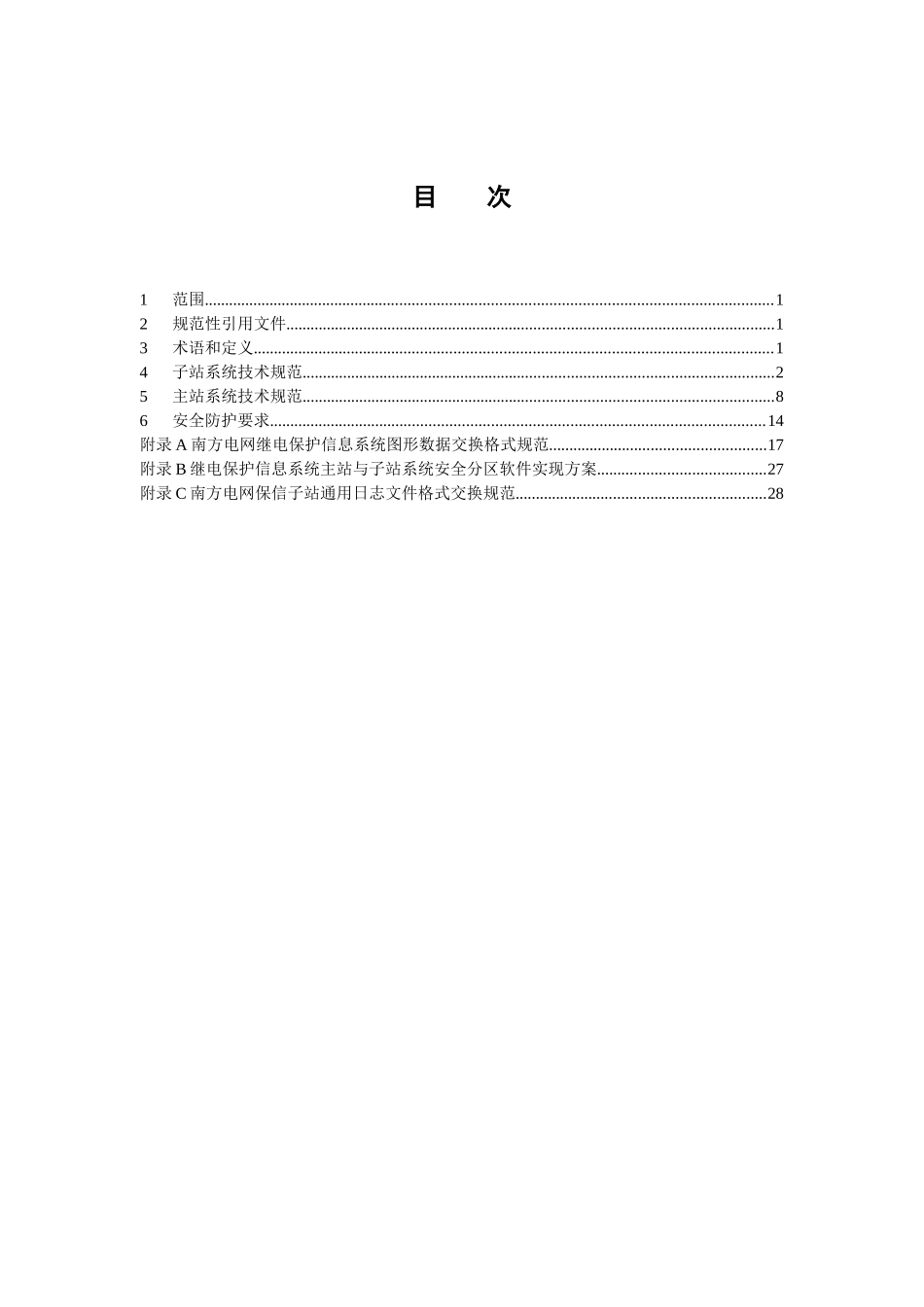

中国南方电网有限责任公司企业标准Q/CSG南方电网继电保护信息系统技术规范(送审稿)TechnicalspecificationforrelayprotectioninformationsystemofCSG2014--发布2014--实施中国南方电网有限责任公司发布Q/CSGICS备案号:目次1范围..........................................................................................................................................12规范性引用文件.......................................................................................................................13术语和定义..............................................................................................................................14子站系统技术规范...................................................................................................................25主站系统技术规范...................................................................................................................86安全防护要求........................................................................................................................14附录A南方电网继电保护信息系统图形数据交换格式规范.....................................................17附录B继电保护信息系统主站与子站系统安全分区软件实现方案.........................................27附录C南方电网保信子站通用日志文件格式交换规范.............................................................28前言继电保护信息系统提供了对继电保护、安全自动装置和故障录波器的分析平台,有利于调度及运维单位迅速掌握电网实际故障状况以及继电保护装置的动作行为,有助于提高调度及运行管理的水平。为了规范南方电网继电保护信息系统的建设,为继电保护信息系统的设计、验收提供依据,特制定本规范。本规范附录均为规范性附录。本规范由中国南方电网有限责任公司标准化委员会批准。本规范由中国南方电网系统运行部(中国南方电网电力调度控制中心)提出、归口管理和负责解释。本规范主要起草人:刘之尧、高宏慧、陈宏山、王峰、华煌圣、张龙、武芳瑛、丁浩川、林青、杜杨华、狄军峰南方电网继电保护信息系统技术规范1范围本规范适用于南方电网地区及以上调度机构、区控(集控、监控)中心、110kV及以上电压等级变电站、220kV及以上并网发电厂的继电保护信息系统。110kV以下变电站、用户变电站及110kV及以下电厂参照执行。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T18657.1远动设备及系统第5部分:传输规约第1篇:传输帧格式(IEC60870-5-1,IDT)GB/T18657.2远动设备及系统第5部分:传输规约第2篇:链路传输规则(IEC60870-5-2,IDT)GB/T18657.3远动设备及系统第5部分:传输规约第3篇:应用数据的一般结构(IEC60870-5-3,IDT)GB/T18657.4远动设备及系统第5部分:传输规约第4篇:应用信息元素的定义和编码(IEC60870-5-4,IDT)GB/T18657.5远动设备及系统第5部分:传输规约第5篇:基本应用功能(IEC60870-5-5,IDT)GB/T22386-2008电力系统暂态数据交换通用格式(IEC60255-24:2001,IDT)DL/T634.5101-2002远动设备及系统第5-101部分:传输规约基本远动任务配套标准(IEC60870-5-101:2002,IDT)DL/T667-1999远动设备及系统第5-103部分:传输规约继电保护设备信息接口配套标准(IEC60870-5-103:1997,IDT)DL/T634.5104-2009远动设备及系统第5-104部分:传输规约采用标准传输协议集的IEC60870-5-101网络访问(IEC60870-5-104:2006,IDT)DL/T720-2013电力系统继电保护及安全自动装置柜(屏)通用技术条件Q/CSG110031-2012南方电网故障录波器及行波测距装置技术规范Q/CSG110005-2012南方电网电力二次系统安全防护技术规范3术语和定义3.1继电保护信息系统RelayProtectionInformationSystem由安装在厂站端...
