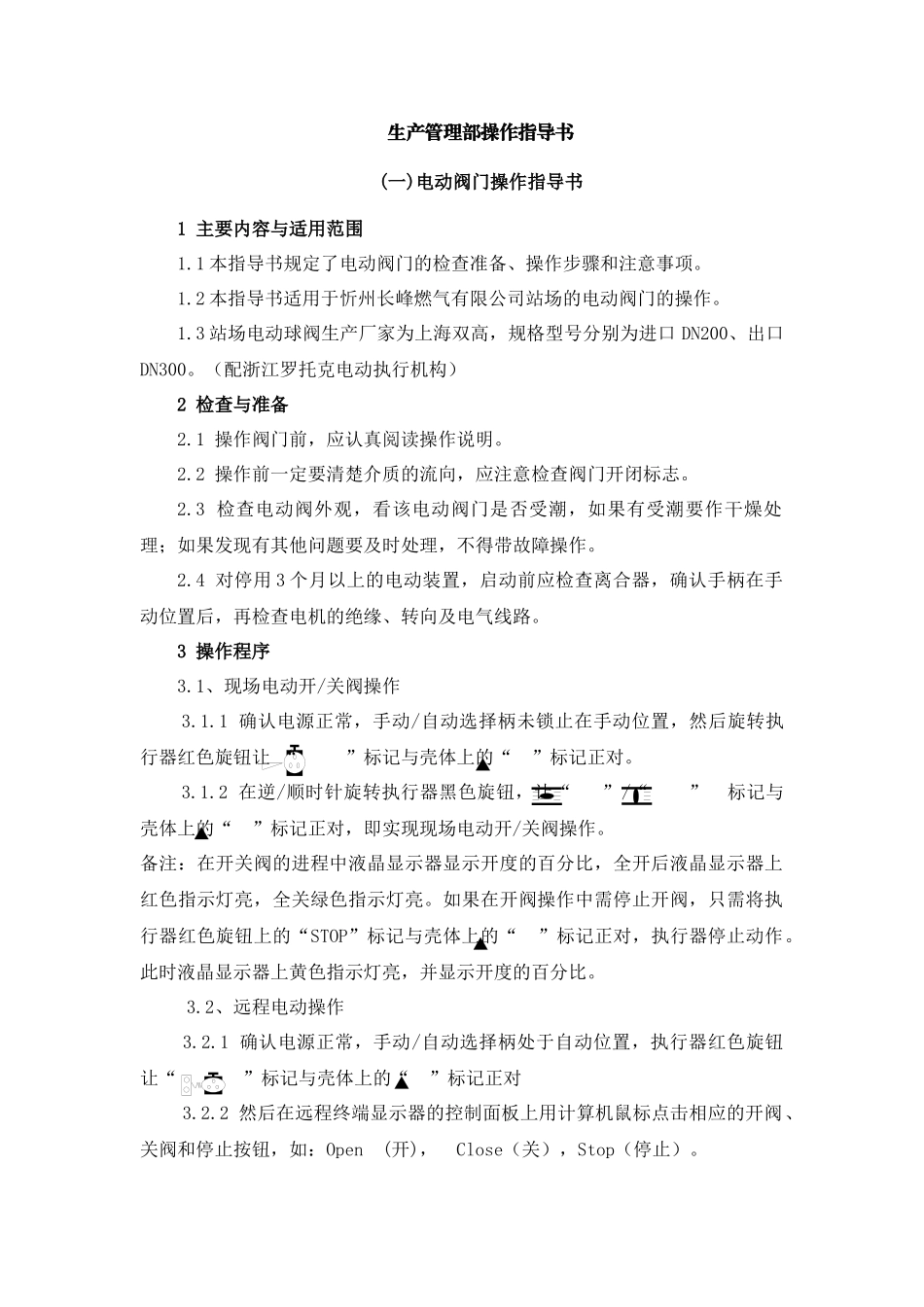

生产管理部操作指导书(一)电动阀门操作指导书1主要内容与适用范围1.1本指导书规定了电动阀门的检查准备、操作步骤和注意事项。1.2本指导书适用于忻州长峰燃气有限公司站场的电动阀门的操作。1.3站场电动球阀生产厂家为上海双高，规格型号分别为进口DN200、出口DN300。（配浙江罗托克电动执行机构）2检查与准备2.1操作阀门前，应认真阅读操作说明。2.2操作前一定要清楚介质的流向，应注意检查阀门开闭标志。2.3检查电动阀外观，看该电动阀门是否受潮，如果有受潮要作干燥处理；如果发现有其他问题要及时处理，不得带故障操作。2.4对停用3个月以上的电动装置，启动前应检查离合器，确认手柄在手动位置后，再检查电机的绝缘、转向及电气线路。3操作程序3.1、现场电动开/关阀操作3.1.1确认电源正常，手动/自动选择柄未锁止在手动位置，然后旋转执行器红色旋钮让“”标记与壳体上的“”标记正对。3.1.2在逆/顺时针旋转执行器黑色旋钮，让“”/“”标记与壳体上的“”标记正对，即实现现场电动开/关阀操作。备注：在开关阀的进程中液晶显示器显示开度的百分比，全开后液晶显示器上红色指示灯亮，全关绿色指示灯亮。如果在开阀操作中需停止开阀，只需将执行器红色旋钮上的“STOP”标记与壳体上的“”标记正对，执行器停止动作。此时液晶显示器上黄色指示灯亮，并显示开度的百分比。3.2、远程电动操作3.2.1确认电源正常，手动/自动选择柄处于自动位置，执行器红色旋钮让“”标记与壳体上的“”标记正对3.2.2然后在远程终端显示器的控制面板上用计算机鼠标点击相应的开阀、关阀和停止按钮，如：Open(开)，Close（关），Stop（停止）。3.3、现场手动开关阀操作3.3.1压下手动/自动选择柄处于手动位置，旋转手轮（左开右关）以挂上离合器，然后松开手柄3.3.2逆时针旋转手轮，直到阀门顶端的阀位指示器箭头指向“Open(开)”标记为止，实现手动开阀操作。如果手动操作阀电源和自动控制系统并无故障，阀的开关状态可以通过执行器的液晶显示器观察到。4注意事项4.1行程和超扭矩控制器调整后的阀门，首次全开或全关时，应注意监视行程的控制情况，如阀门开关到位置没有停止的，应立即手动紧急停机。4.2在开、关阀门过程中，发现信号指示灯指示有误、阀门有异常响声时，应及时停机检查。4.3同时操作多个阀门时，应注意操作顺序，并满足生产工艺要求。4.4开启有旁通阀门的较大口径阀门时，若两端压差较大，应先打开旁通阀调压，再开主阀：主阀打开后，应立即关闭旁通阀。4.5操作球阀只能全开或全关，严禁作调节用。5日常检查1、执行器正确安装调试后，可实现无故障运行。日常巡检中应注意检查执行器与阀门连接法兰螺栓是否有松动，检查执行器齿轮箱有无漏油，检查阀位指示是否正确，检查开关过程中有无异常声音，需要时进行维护。6更换电池6.1、执行器中的电池用于在主电源掉电时，支持执行器位置回路的变化和液晶显示器的阀位显示。建议每5年更换一次，或者执行器显示电池图标时，应更换。电池应使用FM、CSA或UL认证的9伏二氧化锰碱性电池。6.2、电池安装在执行器主壳体顶部手轮根部带有标签的密封塞内。拆卸／更换电池时应确认周围安全条件，并建议在主电源接通的情况下更换，否则将丢失以前的设定记录。6.3、取出旧电池时用8mm内六角扳手卸下密封塞，并确保“O”形密封圈保持在在密封塞上，然后用手断开电池端子上的连线，再用黑色牵引带将电池拉出。6.4、装新电池时，将电池塞入电池槽，接上连线，装上电池密封塞并确保“O”形密封圈完好。最后用8mm内六角扳手拧紧密封盖。(二)手动球阀操作指导书1主要内容及适用范围1.1本指导书规定了手动阀门的检查准备、操作步骤和注意事项。1.2本指导书适用于忻州长峰燃气公司站场、城区管线的手动阀门，包括球阀、截止阀的使用等作业。1.3站场手动球阀、节流截止放空阀、阀套式排污阀生产厂家为上海双高，规格型号分别为DN20、DN50、DN80、DN150、DN200、DN250。1.4.1球阀在管路中主要用来做切断、分配和改变介质的流动方向，广泛的应用于天然气长输管线、及站场。球阀的结构：球阀主要有阀体、球体、密封结构几部分组成。阀体的两端用法兰与管线连接，内装球...
