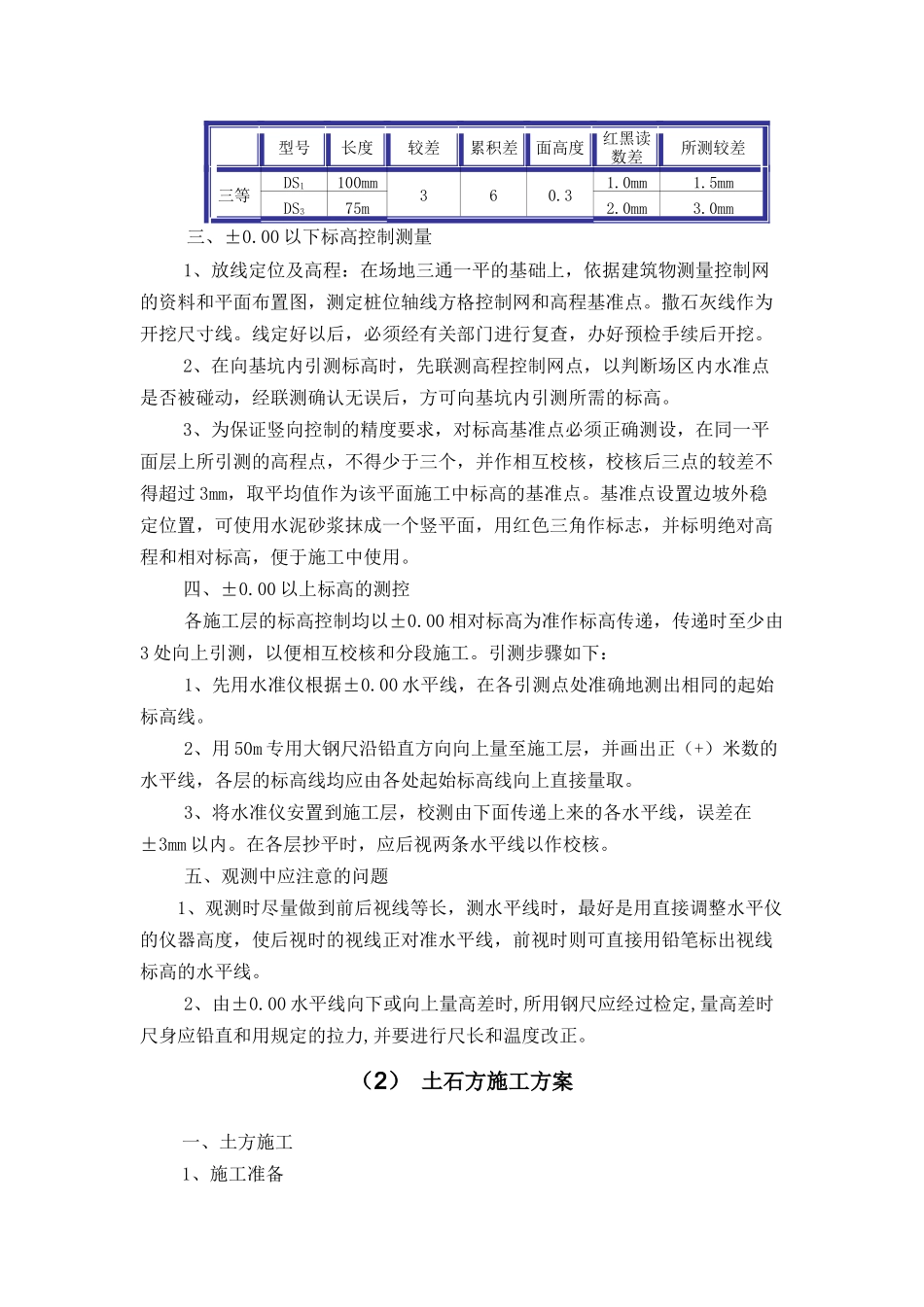

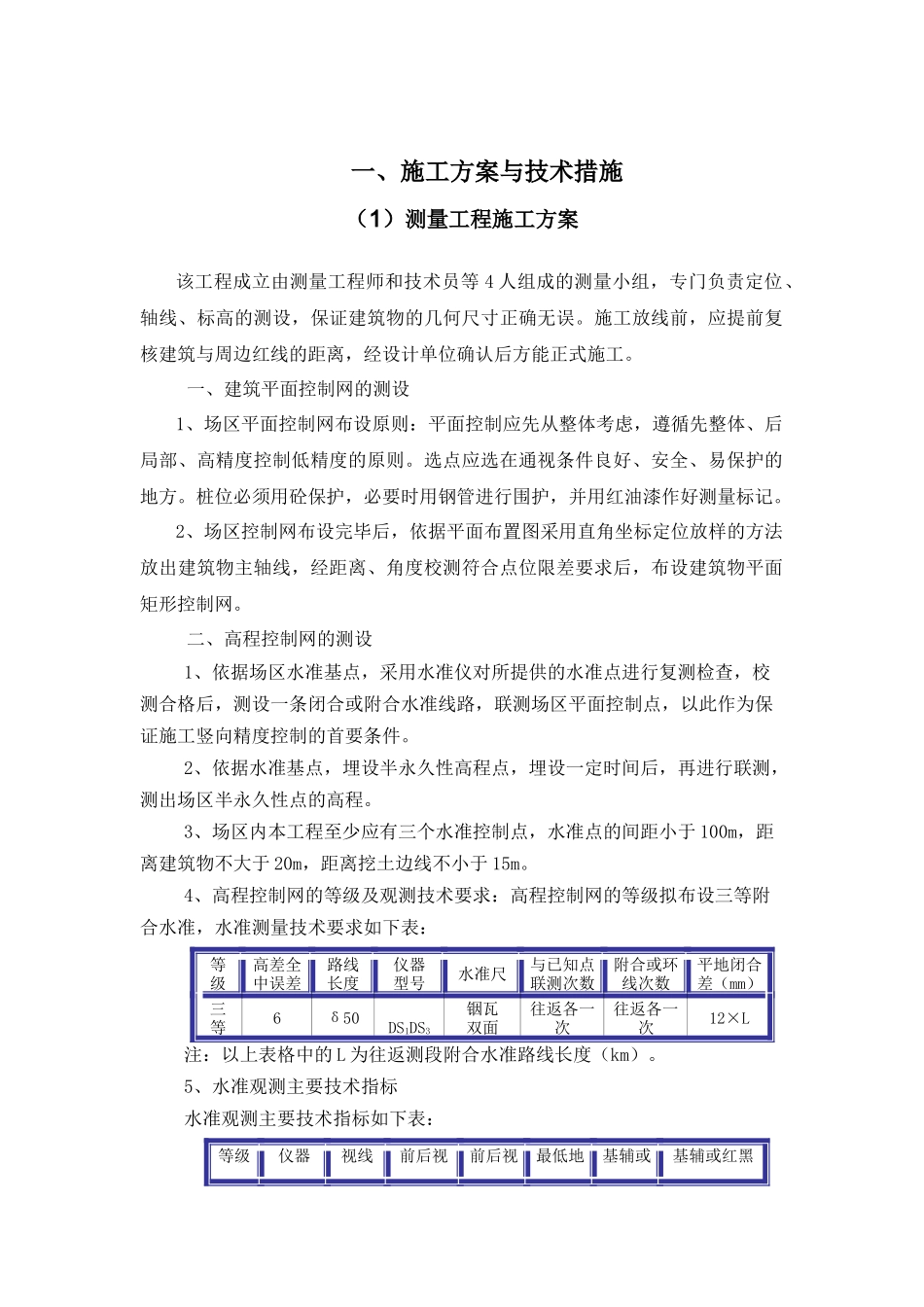

一、施工方案与技术措施（1）测量工程施工方案该工程成立由测量工程师和技术员等4人组成的测量小组，专门负责定位、轴线、标高的测设，保证建筑物的几何尺寸正确无误。施工放线前，应提前复核建筑与周边红线的距离，经设计单位确认后方能正式施工。一、建筑平面控制网的测设1、场区平面控制网布设原则：平面控制应先从整体考虑，遵循先整体、后局部、高精度控制低精度的原则。选点应选在通视条件良好、安全、易保护的地方。桩位必须用砼保护，必要时用钢管进行围护，并用红油漆作好测量标记。2、场区控制网布设完毕后，依据平面布置图采用直角坐标定位放样的方法放出建筑物主轴线，经距离、角度校测符合点位限差要求后，布设建筑物平面矩形控制网。二、高程控制网的测设1、依据场区水准基点，采用水准仪对所提供的水准点进行复测检查，校测合格后，测设一条闭合或附合水准线路，联测场区平面控制点，以此作为保证施工竖向精度控制的首要条件。2、依据水准基点，埋设半永久性高程点，埋设一定时间后，再进行联测，测出场区半永久性点的高程。3、场区内本工程至少应有三个水准控制点，水准点的间距小于100m，距离建筑物不大于20m，距离挖土边线不小于15m。4、高程控制网的等级及观测技术要求：高程控制网的等级拟布设三等附合水准，水准测量技术要求如下表：等级高差全中误差路线长度仪器型号水准尺与已知点联测次数附合或环线次数平地闭合差（mm）三等6δ50DS1DS3铟瓦双面往返各一次往返各一次12×L注：以上表格中的L为往返测段附合水准路线长度（km）。5、水准观测主要技术指标水准观测主要技术指标如下表：等级仪器视线前后视前后视最低地基辅或基辅或红黑型号长度较差累积差面高度红黑读数差所测较差三等DS1100mm360.31.0mm1.5mmDS375m2.0mm3.0mm三、±0.00以下标高控制测量1、放线定位及高程：在场地三通一平的基础上，依据建筑物测量控制网的资料和平面布置图，测定桩位轴线方格控制网和高程基准点。撒石灰线作为开挖尺寸线。线定好以后，必须经有关部门进行复查，办好预检手续后开挖。2、在向基坑内引测标高时，先联测高程控制网点，以判断场区内水准点是否被碰动，经联测确认无误后，方可向基坑内引测所需的标高。3、为保证竖向控制的精度要求，对标高基准点必须正确测设，在同一平面层上所引测的高程点，不得少于三个，并作相互校核，校核后三点的较差不得超过3mm，取平均值作为该平面施工中标高的基准点。基准点设置边坡外稳定位置，可使用水泥砂浆抹成一个竖平面，用红色三角作标志，并标明绝对高程和相对标高，便于施工中使用。四、±0.00以上标高的测控各施工层的标高控制均以±0.00相对标高为准作标高传递，传递时至少由3处向上引测，以便相互校核和分段施工。引测步骤如下：1、先用水准仪根据±0.00水平线，在各引测点处准确地测出相同的起始标高线。2、用50m专用大钢尺沿铅直方向向上量至施工层，并画出正（+）米数的水平线，各层的标高线均应由各处起始标高线向上直接量取。3、将水准仪安置到施工层，校测由下面传递上来的各水平线，误差在±3mm以内。在各层抄平时，应后视两条水平线以作校核。五、观测中应注意的问题1、观测时尽量做到前后视线等长，测水平线时，最好是用直接调整水平仪的仪器高度，使后视时的视线正对准水平线，前视时则可直接用铅笔标出视线标高的水平线。2、由±0.00水平线向下或向上量高差时,所用钢尺应经过检定,量高差时尺身应铅直和用规定的拉力,并要进行尺长和温度改正。（2）土石方施工方案一、土方施工1、施工准备（1）查勘现场，摸清工程实地情况，包括邻近建筑地下埋设物、管线、电缆线路、地面上障碍物和堆积物、水电供应等等。（2）在场地周围设置必要的截水沟、排水沟，疏通原有排水系统，保证场地不积水。（3）设置测量控制网：包括轴线控制桩和水平基准点。要求设在不受基础施工影响之处。在施工前根据桩上的轴线，放出基坑（槽）的开挖灰线。桩离基坑边缘1.5～2.0ｍ。1土方开挖技术要求根据建物结构特点及场地地质情况，基坑开挖安全施工工作面为基础外墙边线向外1.5米，开挖坡比为1：0.33。2基坑土方开挖1、土方工程施工中,应经...
