UG转AUTOCAD最好的方法图列说明VIP免费

UG转AUTOCAD最好的方法图列说明_第1页
1/10
UG转AUTOCAD最好的方法图列说明_第2页
2/10
UG转AUTOCAD最好的方法图列说明_第3页
3/10

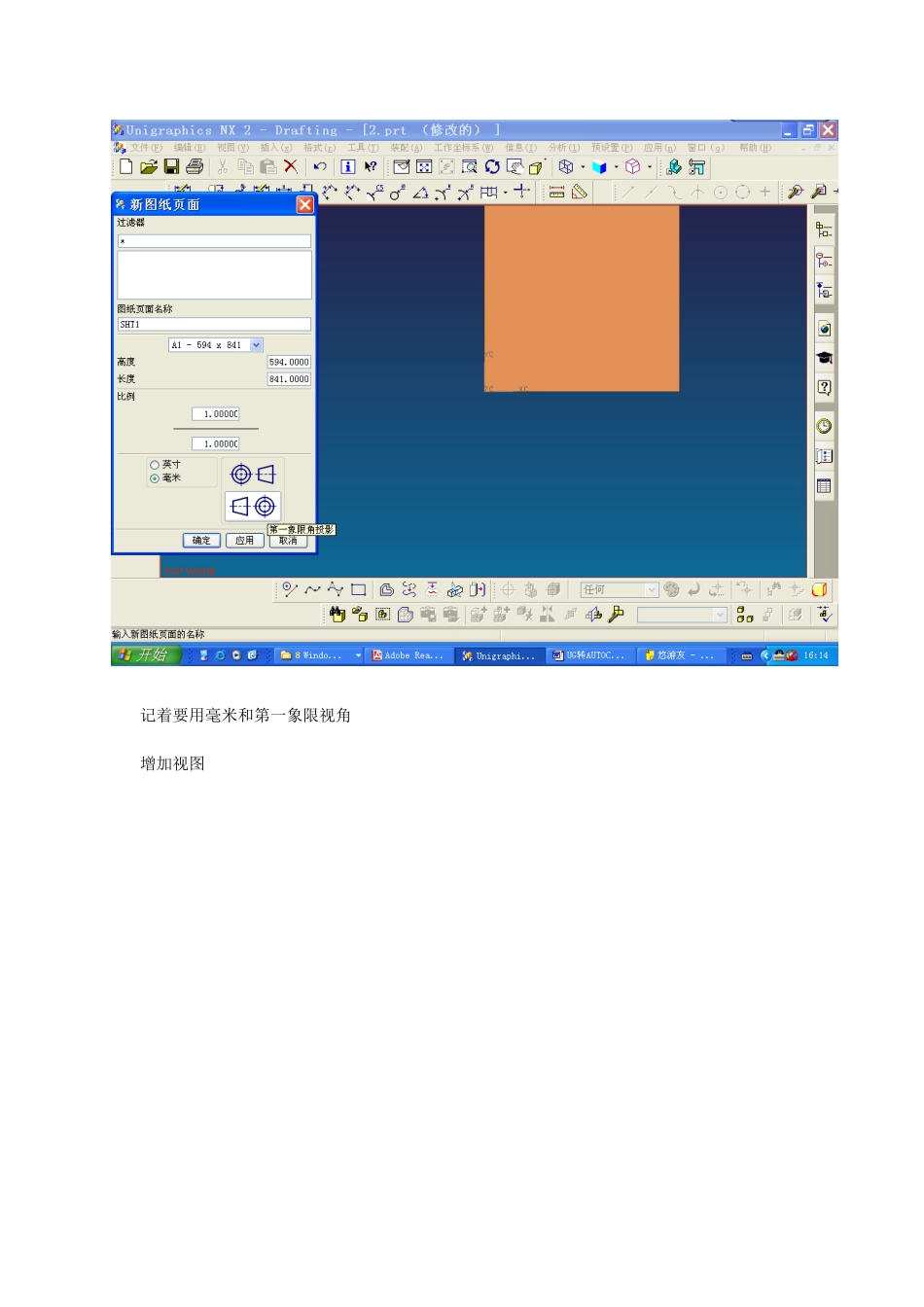

UG转AUTOCAD最好方法的图例说明建模好后进入制图模块点击这个图标或者设置新图纸记着要用毫米和第一象限视角增加视图视图增加完后,进行转换对转换进行设置,按照如上图所示,点击修改设置再选择上图中平移某类型的对象记住选择如下图的选项,可以用Ctrl键然后点击两次确定会出现下面的要求保存设置的对话框点击确定另存起来然后在2D转换设置中点击指定输出文件指定输出文件后就可以点击确定,进行转换了转换过后就可以用AUTOCAD打开dxf文件了在AUTOCAD中,转过来的线条颜色比较暗,不利于打印可以修改可以先选择一条轮廓线看其属性中的颜色然后点击右键,选择快速选择如图选择颜色输入要转换的轮廓线的颜色值就可以把所有的轮廓线选择上了然后再修改,这就不多说了线宽和颜色就可以了此文有马毅整理2004.12.8
