空冷配电间及网控综合楼结构 施工作业指导书VIP免费

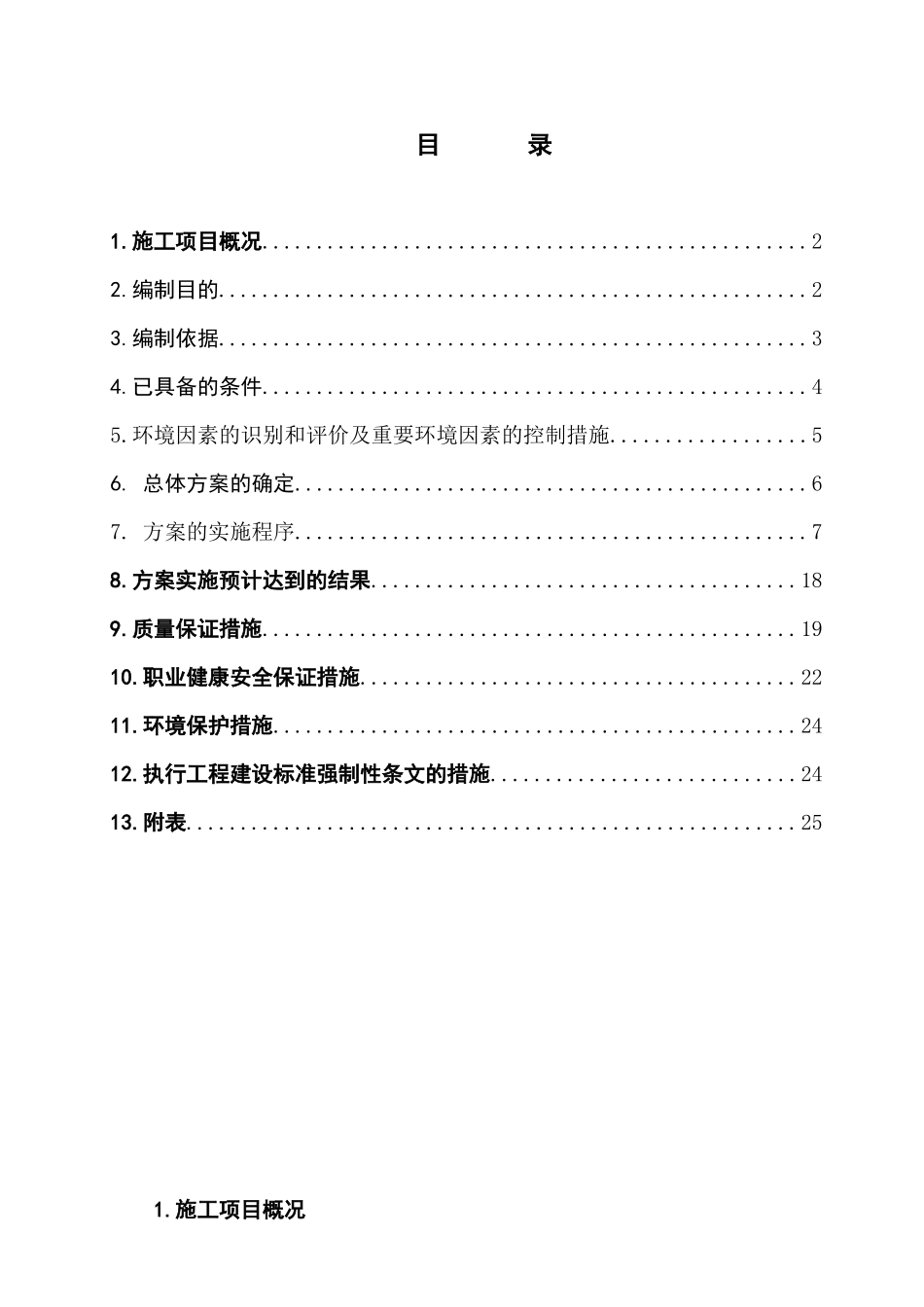

目录1.施工项目概况..................................................22.编制目的......................................................23.编制依据......................................................34.已具备的条件..................................................45.环境因素的识别和评价及重要环境因素的控制措施..................56.总体方案的确定...............................................67.方案的实施程序...............................................78.方案实施预计达到的结果.......................................189.质量保证措施.................................................1910.职业健康安全保证措施........................................2211.环境保护措施................................................2412.执行工程建设标准强制性条文的措施............................2413.附表........................................................251.施工项目概况1.1施工项目简要内容西乌金山发电有限公司新建2×150MW煤矸石空冷发电机组工程，位于内蒙古自治区锡林郭勒盟西乌珠穆沁旗巴彦乌拉镇南，距镇中心约2km，厂区北紧邻204国道，与外界交通较为便利。本期工程为空冷配电间及网控综合楼结构工程，空冷配电间及网控综合楼1-6轴距为30m，A-B轴为9m，其自然平均地面标高为1015.800m左右不等，设计标高+0.000相当于绝对标高1015.800m。空冷配电间及网控综合楼结构设计使用年限为50年，建筑结构安全等级为二级，结构混凝土耐久性的基本要求为：基础部分环境作用等级Ⅰ-B、地上部分环境作用等级Ⅰ-A，最大水胶比均为0.55。钢筋混凝土结构抗震等级为四级，抗震措施按6度设防。2:8灰土压实系数不小于0.95.地基承载力特征值不小于200KPa。1.2主要工程量空冷配电间及网控综合楼主要工程量见下表序号名称单位数量备注1空冷配电间及网控综合楼地下混凝土C30、W6、F200m31052空冷配电间及网控综合楼地上混凝土C30m32873空冷配电间及网控综合楼钢筋(Ⅰ级、Ⅱ级、Ⅲ级)t881.3工程范围本工程范围：包括主体结构的空冷配电间及网控综合楼钢筋、模板、混凝土、铁件、钢结构的预制安装等施工。2.编制目的根据空冷配电间及网控综合楼结构的特点以及现场的实际情况，编制能够指导现场施工的施工方案。在本施工方案中对该工程的施工方法、质量及安全文明施工措施都有要求，所以施工人员在施工中必须严格执行，同时根据工程量及结构特点，确定人员数量，准备施工材料，配备施工机械，明确施工顺序。保证原水预处理及工业废水处理车间结构优质、高效、安全地施工是本方案的目的。3.编制依据3.1规程、规范和标准《电力建设施工质量验收及评定规程》DL/T5210.1-2005：土建工程《混凝土结构工程施工及验收规范》GB50204－2002《钢筋机械连接通用技术规程》JGJ107-2002《建筑钢结构焊接规程》（JGJ81-2002）《钢结构工程施工及验收规范》（GB50205-2001）《电力建设安全工作规程》DL5009.1-2002《电力建设安全健康与环境管理工作规定》（2002年版）《工程建设标准强制性条文》电力工程部分（2006）《工程建设标准强制性条文》房屋建筑部分（2002）《建筑机械使用安全技术规程》JGJ33-20013.2设计文件及标准图集《空冷配电间及网控综合楼土建施工图》F229S-T1102《03G101-1》图集《04G101-3》图集《预埋件图集》21TD-JZ2008-6002《04G323-2》图集《04G325》图集3.3公司相关的主要质量体系文件《质量、环境、职业健康安全管理体系》程序文件（2010版）《质量、环境、职业健康安全管理体系》作业文件（2010版）《质量、环境、职业健康安全管理体系》管理手册（2010版）3.4相关资料《简明施工计算手册》《建筑施工手册》（第四版）《西乌金山发电有限公司新建2×150MW煤矸石空冷发电机组工程施工组织设计》《西乌金山发电有限公司新建2×150MW煤矸石空冷发电机组工程质量计划》4.已具备的条件4.1施工环境4.1.1土方开挖完毕，具备施工条件。4.1.2坐标控制点、标高控制点明确，并经过复合。4.1.3施工图纸会审交底完毕，问题得到解决。4.1.4各种施工...
