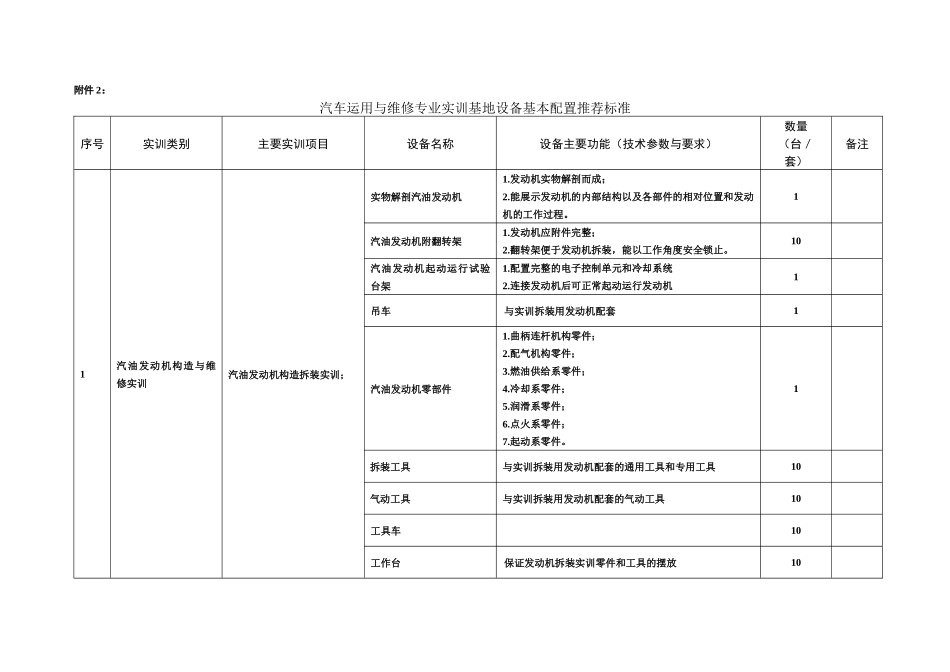

附件2：汽车运用与维修专业实训基地设备基本配置推荐标准序号实训类别主要实训项目设备名称设备主要功能（技术参数与要求）数量（台／套）备注1汽油发动机构造与维修实训汽油发动机构造拆装实训；实物解剖汽油发动机1.发动机实物解剖而成；2.能展示发动机的内部结构以及各部件的相对位置和发动机的工作过程。1汽油发动机附翻转架1.发动机应附件完整；2.翻转架便于发动机拆装，能以工作角度安全锁止。10汽油发动机起动运行试验台架1.配置完整的电子控制单元和冷却系统2.连接发动机后可正常起动运行发动机1吊车与实训拆装用发动机配套1汽油发动机零部件1.曲柄连杆机构零件；2.配气机构零件；3.燃油供给系零件；4.冷却系零件；5.润滑系零件；6.点火系零件；7.起动系零件。1拆装工具与实训拆装用发动机配套的通用工具和专用工具10气动工具与实训拆装用发动机配套的气动工具10工具车10工作台保证发动机拆装实训零件和工具的摆放10序号实训类别主要实训项目设备名称设备主要功能（技术参数与要求）数量（台／套）备注汽油发动机零件测量技能实训；发动机主要零部件1.缸体、缸盖；2.曲轴、凸轮轴；3.活塞、连杆、活塞环；4.气门弹簧4发动机维修测量常用量具1.量缸表，刀口尺、外径千分尺，游标卡尺，塞规等；2.测量范围与所配发动机相适应。10连杆校正器与实训拆装用发动机配套4气门座口修复设备与实训拆装用发动机配套4平板、V型铁≥1000mm×750mm4JB/T7974弹簧测力计与实训用气门弹簧配套1汽油发动机故障诊断技能实训。电控汽油发动机实训台1.以电控汽油发动机实物为基础，安装组合仪表、压力表和真空表；2.具有直观的电控系统电路图及相应电路检测点；3.具有故障码和状态参数的诊断接口；4.能满足电控汽油发动机的结构、工作原理、故障设置及诊断的实训教学需要。8发动机综合检测仪1JT/T503汽车故障电脑诊断仪与发动机实训台相配合8JT/T632冷却系统测试仪与所配备发动机相适应2序号实训类别主要实训项目设备名称设备主要功能（技术参数与要求）数量（台／套）备注红外测温仪温度范围0℃～500℃4汽车发动机电喷嘴清洗检测仪2JT/T638汽车示波器双通道8手动真空泵-100kPa～0kPa8汽油机点火正时灯0º～60°8多功能万用表直流电压：320mV～3.2V～32V～320V～600V；交流电压：3.2V～32V～320V～600V；直流电流：320μA～3200μA～32mA～320mA～10A；交流电流：320μA～3200μ～32mA～320mA～10A；电阻：0.4kΩ～4MΩ,不准确度±1%，400MΩ,不准确度±2%。频率：20kHz，不准确度±0.05%；二极管检测：3V/1mA，电路通断音频信号测试；晶体三极管测试：Vce≈3V，lb≈10μA；温度检测：-20℃～1100℃；转速：150r/min～1000Or/min；闭合角：3-4-5-6-8CYL；占空比：Cycle：0～90%>100μs，<100ms。8序号实训类别主要实训项目设备名称设备主要功能（技术参数与要求）数量（台／套）备注汽油机气缸压力表0MPa～1.5MPa/0.1MPa8燃油油压表0kPa～1MPa8真空表-100kPa～0kPa8直流钳形电流表4汽油机转速表10rpm～10,000rpm不准确度±2%，加末位1字8曲轴箱压力表2内窥镜12柴油发动机构造与维修实训柴油发动机燃油供给系的构造拆装实训；柴油发动机喷油泵、喷油器调试实训电控喷油泵试验台与所选喷油泵相配套1柴油机燃料系零部件1.柱塞式喷油泵；2.分配式喷油泵；3.输油泵；4.燃油滤清器（带油水分离器）；5.喷油器。8柴油喷油器检测仪与所选喷油器相适应2工作台保证发动机拆装实训零件和工具的摆放8拆装工具与实训拆装用发动机配套的通用工具和专用工具8序号实训类别主要实训项目设备名称设备主要功能（技术参数与要求）数量（台／套）备注柴油发动机故障诊断、排除实训。电控柴油发动机实训台1.以电控柴油发动机实物为基础，安装组合仪表、压力表和真空表；2.配有电控系统电路图及相应电路检测点；3.具有故障码和状态参数的诊断接口；4.能满足电控柴油发动机的结构、工作原理、故障设置及诊断的实训教学需要。1柴油发动机实训台1.以柴油发动机实物为基础，安装组合仪表、压力表和真空表；2.能满足柴油发动机的结构、工作原理及故障诊断的实践教学需要。2柴油机故障诊断仪1柴油机喷油正时测试仪与所配备柴油...
