钢烟道内壁玻璃磷片防腐施工工艺方案VIP专享VIP免费

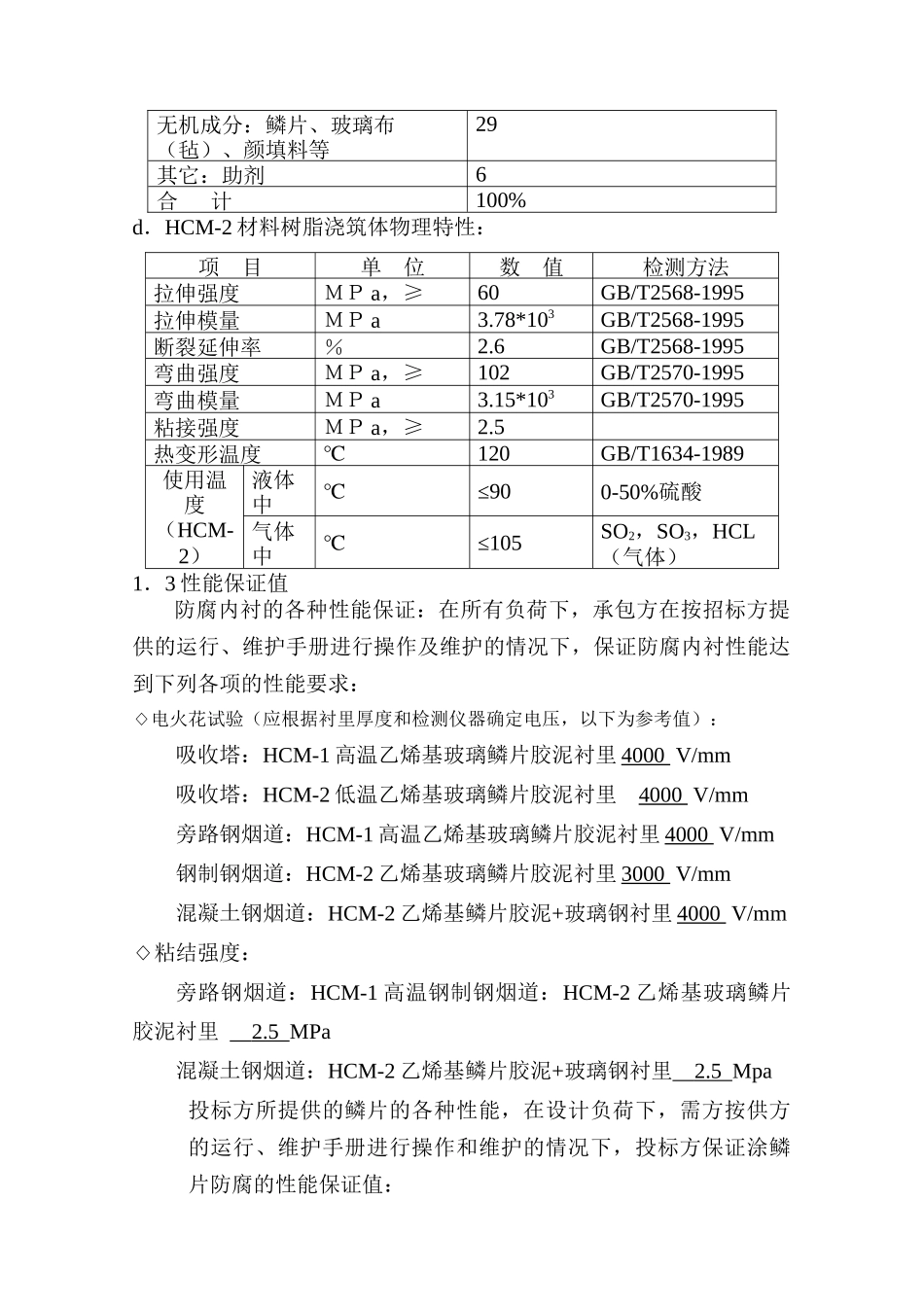

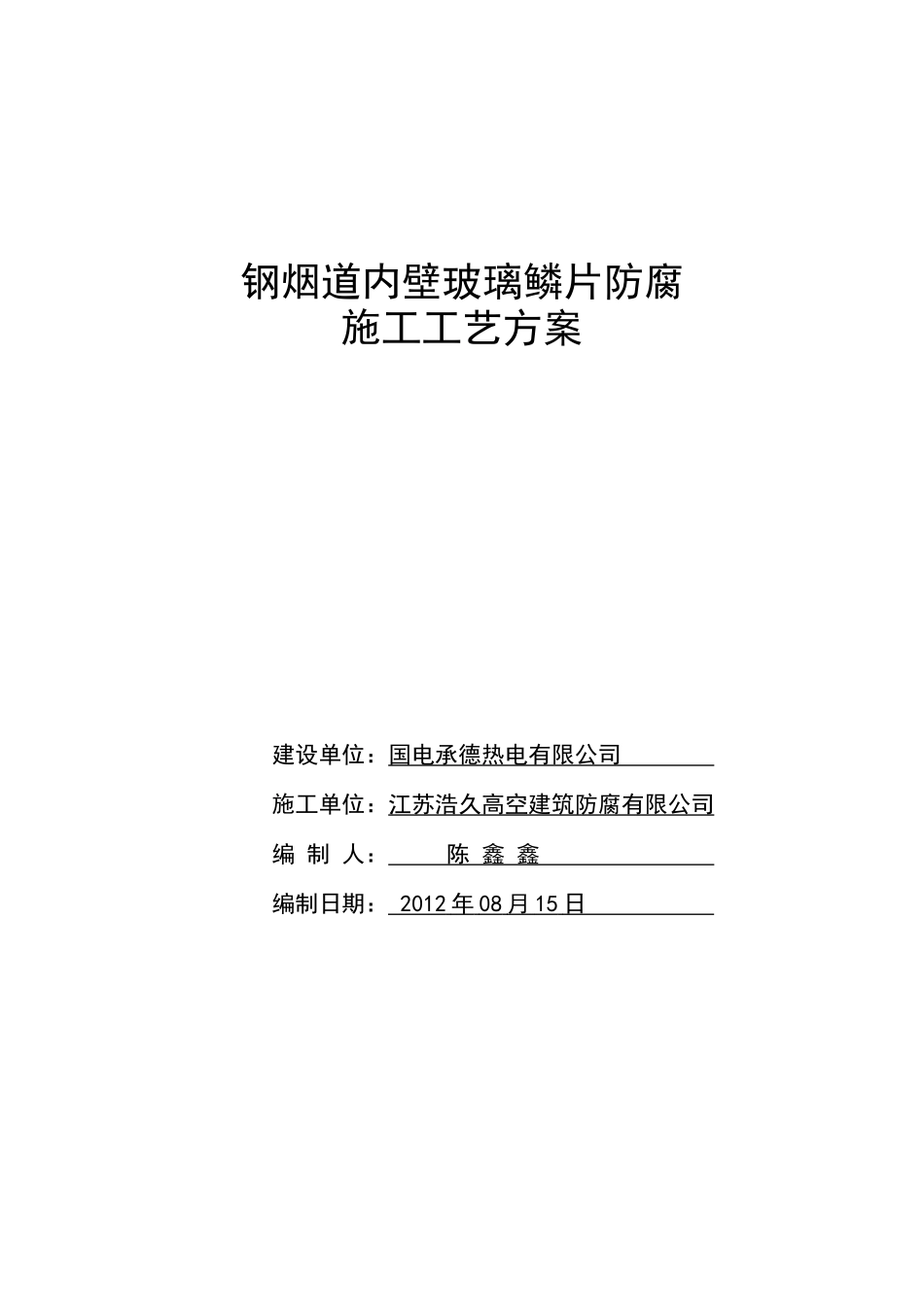

钢烟道内壁玻璃鳞片防腐施工工艺方案建设单位：国电承德热电有限公司施工单位：江苏浩久高空建筑防腐有限公司编制人：陈鑫鑫编制日期：2012年08月15日施工组织设计1工程方案设计1.1乙烯基树脂鳞片胶泥内衬的材料特性a．材料名称：JSHJGS.COM脱硫钢烟道专用鳞片树脂胶泥b．材料种类：乙烯基酯树脂c．HCM-2材料化学成分：成分比例（%）树脂：乙烯基树脂63无机成分：鳞片、颜填料等31其它：助剂6合计100%d．HCM-2材料物理特性项目单位数值检测方法拉伸强度ＭＰa，≥30GB/T2568-1995弯曲强度ＭＰa，≥55GB/T2570-1995耐磨性Mg，≤130GB/T2570-1995线膨胀系数K-11.04*10-5抗压强度ＭＰa，≥79粘接强度ＭＰa，≥2.5热变形温度℃140GB/T1634-1989使用温度液体中℃≤900-50%硫酸气体中℃≤120SO2，SO3，HCL（气体）1.2乙烯基树脂鳞片胶泥复合玻璃钢内衬的材料特性a．材料名称：JSHJGS.COM鳞片胶泥复合玻璃钢衬里b．材料种类：乙烯基树脂c：JSHJGS.COM乙烯基鳞片胶泥复合玻璃钢化学成分：成分比例（%）树脂：乙烯基树脂65无机成分：鳞片、玻璃布（毡）、颜填料等29其它：助剂6合计100%d．HCM-2材料树脂浇筑体物理特性：项目单位数值检测方法拉伸强度ＭＰa，≥60GB/T2568-1995拉伸模量ＭＰa3.78*103GB/T2568-1995断裂延伸率％2.6GB/T2568-1995弯曲强度ＭＰa，≥102GB/T2570-1995弯曲模量ＭＰa3.15*103GB/T2570-1995粘接强度ＭＰa，≥2.5热变形温度℃120GB/T1634-1989使用温度（HCM-2）液体中℃≤900-50%硫酸气体中℃≤105SO2，SO3，HCL（气体）1．3性能保证值防腐内衬的各种性能保证：在所有负荷下，承包方在按招标方提供的运行、维护手册进行操作及维护的情况下，保证防腐内衬性能达到下列各项的性能要求：◇电火花试验（应根据衬里厚度和检测仪器确定电压，以下为参考值）：吸收塔：HCM-1高温乙烯基玻璃鳞片胶泥衬里4000V/mm吸收塔：HCM-2低温乙烯基玻璃鳞片胶泥衬里4000V/mm旁路钢烟道：HCM-1高温乙烯基玻璃鳞片胶泥衬里4000V/mm钢制钢烟道：HCM-2乙烯基玻璃鳞片胶泥衬里3000V/mm混凝土钢烟道：HCM-2乙烯基鳞片胶泥+玻璃钢衬里4000V/mm◇粘结强度：旁路钢烟道：HCM-1高温钢制钢烟道：HCM-2乙烯基玻璃鳞片胶泥衬里2.5MPa混凝土钢烟道：HCM-2乙烯基鳞片胶泥+玻璃钢衬里2.5Mpa投标方所提供的鳞片的各种性能，在设计负荷下，需方按供方的运行、维护手册进行操作和维护的情况下，投标方保证涂鳞片防腐的性能保证值：面涂层：HCM-2面涂，两道，0.3mm中间层：鳞片胶泥（HCM-2），1.5mm中间层：鳞片胶泥（HCM-2），1.5mm底涂层：HCM-2底涂，两道，0.2mm碳钢基体：表面经喷砂处理，达Sa21/2级◇设计厚度：按甲方设计要求◇保证寿命：鳞片内衬的使用寿命15年鳞片内衬的年破损率≤0.08%衬里厚度偏差≤10%拉伸强度≥2.8MPa扯断伸长率≥11.1%粘合强度（实验室单板法）≥130Kg/cm2水蒸汽渗透系数（g·cm/24h·m2·mmHg）≤2×10-4在质保期内，出现任何破损，由供方免费修补，直至符合规范和需方的要求。◇使用温度：部位使用温度备注吸收塔入口区126℃吸收塔除雾及出口区47℃吸收塔喷淋区48℃吸收塔浆液池47℃吸收塔前5m原烟气钢烟道160℃吸收塔后净烟气挡板门47℃主钢烟道挡板门和净烟气挡板门至烟囱81.3~160℃℃箱罐常温吸收塔区域排水坑常温排水沟、水封坑、集液坑等及盖板常温1．4防腐衬里详细构造1.4.1碳钢表面耐磨乙烯基玻璃鳞片胶泥衬里，总厚度3.5mm注：高温时材料选用HCM-1，其他同上。面涂层：HCM-2面涂，两道，0.6mm中间层：鳞片胶泥（HCM-2），2.5mm底涂层：HCM-2底涂，两道，0.4mm碳钢基体：表面经喷砂处理，达Sa21/2级面涂层：HCM-2面涂，两道，0.2mm玻璃钢层：二布三胶（HCM-2FRP）2mm胶泥层：鳞片胶泥（HCM-2）,1.0mm底涂层：HCM-2底涂，两道，0.3mm混凝土基体：表面处理(符合GB50212-2002要求)1.4.2碳钢表面通用型乙烯基玻璃鳞片胶泥衬里，总厚度3.0mm1.4.3混凝、金属设备内壁鳞片胶泥复合玻璃钢衬里，总厚度3.5mm2.材料说明a.HCM鳞片材料的技术指标应符合业主和供货商要求，并有出厂合格证、质检报告；b.底涂层、面涂层、玻璃钢层材料，必须与HCM鳞片材料相配套；c.玻璃布选用非石蜡乳...
