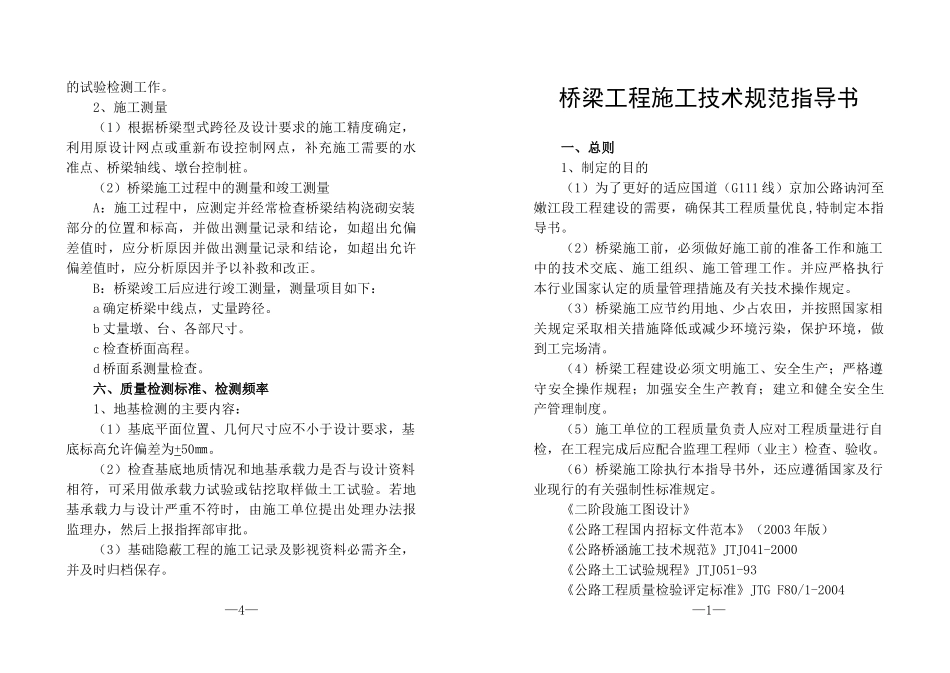

的试验检测工作。2、施工测量（1）根据桥梁型式跨径及设计要求的施工精度确定，利用原设计网点或重新布设控制网点，补充施工需要的水准点、桥梁轴线、墩台控制桩。（2）桥梁施工过程中的测量和竣工测量A：施工过程中，应测定并经常检查桥梁结构浇砌安装部分的位置和标高，并做出测量记录和结论，如超出允偏差值时，应分析原因并做出测量记录和结论，如超出允许偏差值时，应分析原因并予以补救和改正。B：桥梁竣工后应进行竣工测量，测量项目如下：a确定桥梁中线点，丈量跨径。b丈量墩、台、各部尺寸。c检查桥面高程。d桥面系测量检查。六、质量检测标准、检测频率1、地基检测的主要内容：（1）基底平面位置、几何尺寸应不小于设计要求，基底标高允许偏差为+50㎜。（2）检查基底地质情况和地基承载力是否与设计资料相符，可采用做承载力试验或钻挖取样做土工试验。若地基承载力与设计严重不符时，由施工单位提出处理办法报监理办，然后上报指挥部审批。（3）基础隐蔽工程的施工记录及影视资料必需齐全，并及时归档保存。—4—桥梁工程施工技术规范指导书一、总则1、制定的目的（1）为了更好的适应国道（G111线）京加公路讷河至嫩江段工程建设的需要，确保其工程质量优良,特制定本指导书。（2）桥梁施工前，必须做好施工前的准备工作和施工中的技术交底、施工组织、施工管理工作。并应严格执行本行业国家认定的质量管理措施及有关技术操作规定。（3）桥梁施工应节约用地、少占农田，并按照国家相关规定采取相关措施降低或减少环境污染，保护环境，做到工完场清。（4）桥梁工程建设必须文明施工、安全生产；严格遵守安全操作规程；加强安全生产教育；建立和健全安全生产管理制度。（5）施工单位的工程质量负责人应对工程质量进行自检，在工程完成后应配合监理工程师（业主）检查、验收。（6）桥梁施工除执行本指导书外，还应遵循国家及行业现行的有关强制性标准规定。《二阶段施工图设计》《公路工程国内招标文件范本》（2003年版）《公路桥涵施工技术规范》JTJ041-2000《公路土工试验规程》JTJ051-93《公路工程质量检验评定标准》JTGF80/1-2004—1—《国道G111线桥涵施工技术规范（专用条款）》2、本指导书适用于国道（G111线）京加公路讷河至嫩江段（B4、B5、B6、B7、B8标段）所有桥梁工程。3、本指导书解释权限归黑龙江省国道G111线工程建设指挥部所有。二、工期目标（1）桥：2007年钻孔桩完成100%，梁预制10%。2008年6月30日前桥下部完成100%，梁预制完成100%；7月31日前梁安装完成100%；9月30日前桥面系完成100%。（2）涵：2007年基础砂砾垫层以下部分完成100%，砌石完成80%，垫层砼浇筑完成80%，底板完成40%，涵身砼浇筑完成20%。2008年5月31日前成型80%，6月30日前成型100%。三、工程质量目标1、达到本指导书规定的质量标准。2、分项工程质量验收优良品率达100%。3、桥梁工程达到优良工程。4、杜绝混凝土表面有蜂窝、麻面现象。5、混凝土表面非受力裂缝为零。6、墩（台）身垂直度或斜率偏差率△≤0.1‰×H且≤0.5㎝。7、钢筋混凝土钻孔灌注桩，A类桩达到95%以上，C类桩为零。8、桥梁混凝土裸露面严禁有明显施工缝和混凝土分层浇筑的隐形痕迹。—2—9、大面积混凝土平整度2m直尺4㎜合格率达95%以上，突变部位平整≤3㎜，渐变部位平整≤4㎜。10、桥梁混凝土外观质量创省内行业一流。四、现场管理目标1、扩大基础的桥梁，其基底承载力完全达到设计要求。2、钢筋混凝土灌注桩A类桩占95%以上，消灭C类桩（超声检测）。3、清孔后的孔底沉淀物不超过5㎝。4、模板、支架制作应满足设计要求及技术等级。其允许偏差值的精度比《桥规》JTJ041-2000表9.6.1和9.6.2栏内允许偏差值的精度提高50%。5、安装钢筋位置的精度比《桥规》JTJ041-2000表10.5.4栏内允许偏差值的精度提高50%。6、桥梁混凝土外观应符合下列规定：表面密实、光滑、平整、没有钢筋（螺栓）露头现象。（1）不允许有漏振现象发生，和蜂窝、麻面现象。（2）未经监理工程师（业主）同意，不允许往混凝土表面抹灰浆和修补缺陷混凝土等工作。7、桥梁桥面系必须平顺、光滑、整齐、无涂抹灰浆现象。五、施工准备和施工测量1、施工准...
