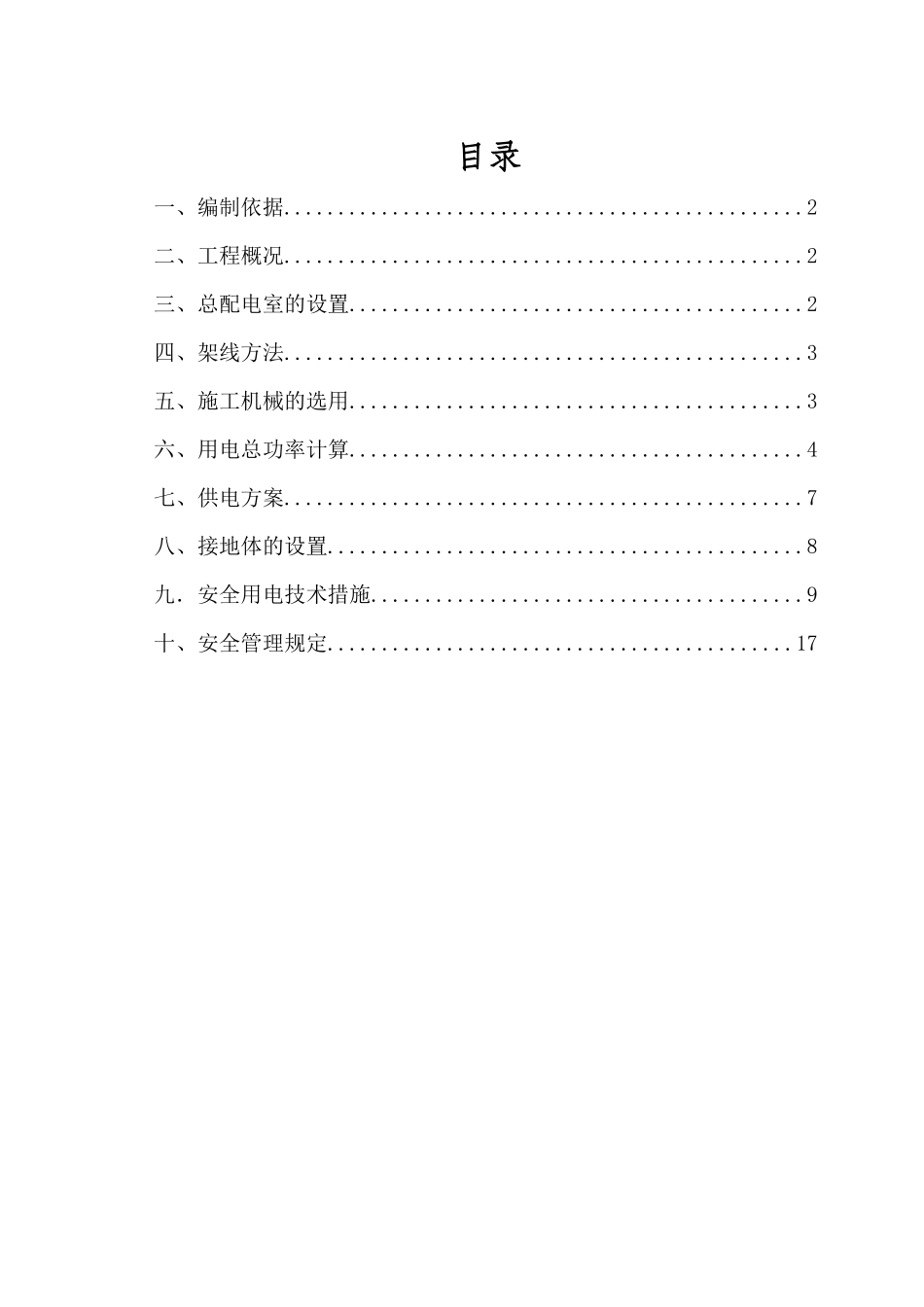

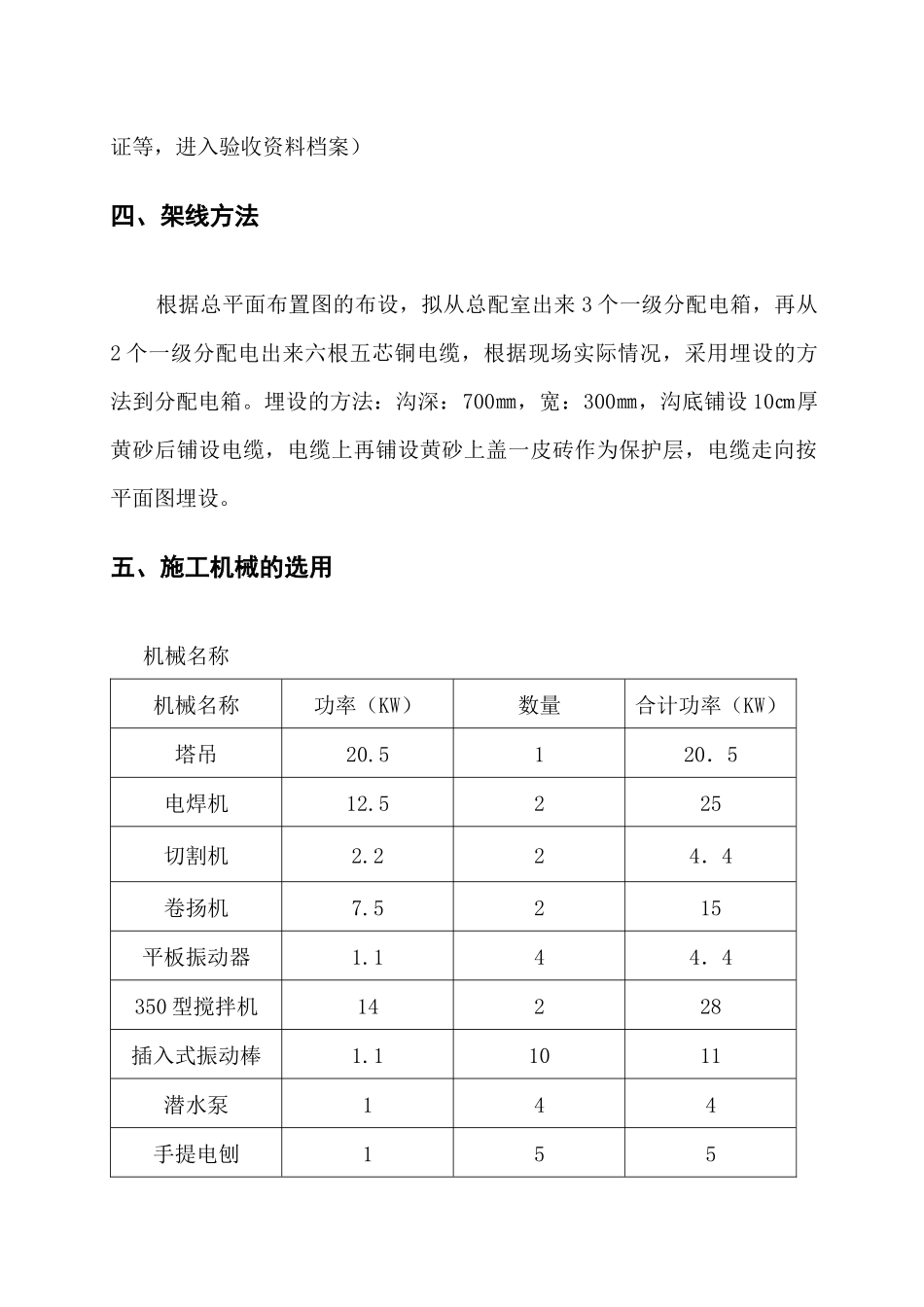

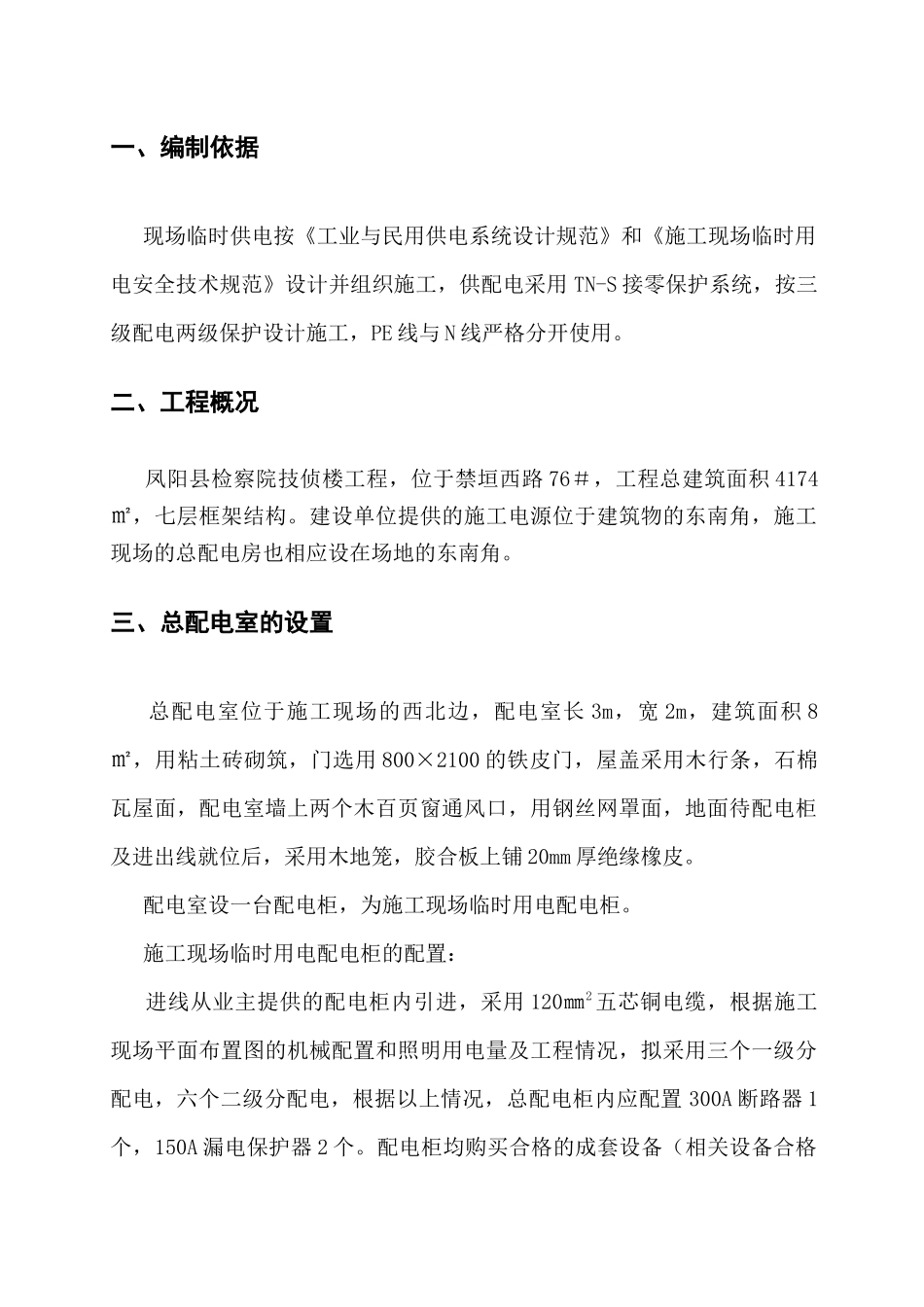

目录一、编制依据................................................2二、工程概况................................................2三、总配电室的设置..........................................2四、架线方法................................................3五、施工机械的选用..........................................3六、用电总功率计算..........................................4七、供电方案................................................7八、接地体的设置............................................8九．安全用电技术措施........................................9十、安全管理规定...........................................17一、编制依据现场临时供电按《工业与民用供电系统设计规范》和《施工现场临时用电安全技术规范》设计并组织施工，供配电采用TN-S接零保护系统，按三级配电两级保护设计施工，PE线与N线严格分开使用。二、工程概况凤阳县检察院技侦楼工程，位于禁垣西路76＃，工程总建筑面积4174㎡，七层框架结构。建设单位提供的施工电源位于建筑物的东南角，施工现场的总配电房也相应设在场地的东南角。三、总配电室的设置总配电室位于施工现场的西北边，配电室长3m，宽2m，建筑面积8㎡，用粘土砖砌筑，门选用800×2100的铁皮门，屋盖采用木行条，石棉瓦屋面，配电室墙上两个木百页窗通风口，用钢丝网罩面，地面待配电柜及进出线就位后，采用木地笼，胶合板上铺20mm厚绝缘橡皮。配电室设一台配电柜，为施工现场临时用电配电柜。施工现场临时用电配电柜的配置：进线从业主提供的配电柜内引进，采用120㎜2五芯铜电缆，根据施工现场平面布置图的机械配置和照明用电量及工程情况，拟采用三个一级分配电，六个二级分配电，根据以上情况，总配电柜内应配置300A断路器1个，150A漏电保护器2个。配电柜均购买合格的成套设备（相关设备合格证等，进入验收资料档案）四、架线方法根据总平面布置图的布设，拟从总配室出来3个一级分配电箱，再从2个一级分配电出来六根五芯铜电缆，根据现场实际情况，采用埋设的方法到分配电箱。埋设的方法：沟深：700㎜，宽：300㎜，沟底铺设10㎝厚黄砂后铺设电缆，电缆上再铺设黄砂上盖一皮砖作为保护层，电缆走向按平面图埋设。五、施工机械的选用机械名称机械名称功率（KW）数量合计功率（KW）塔吊20.5120．5电焊机12.5225切割机2.224．4卷扬机7.5215平板振动器1.144．4350型搅拌机14228插入式振动棒1.11011潜水泵144手提电刨155电渣压力焊机38.6277.2钢筋调直机5.5KW211钢筋切割机10KW220钢筋弯曲机3KW26合计231．5六、用电总功率计算根据施工现场平面布置确定，采用总进线到总配，由总配分2个一级分配电，再由2个一级配电分四个二级分配电供电的办法，二级配电第一路由支路1到二级分配箱1（P1），供：塔吊、卷扬机，第二路由支路到二级分配箱2（P2）供：插入振动棒、平板振动器、电焊机、手提电刨、潜水泵、350型搅拌机及楼层照明灯具、切割机，第三路由支路3到二级分配箱3（P3）供：插入振动棒、平板振动器、电焊机、手提电刨、潜水泵、350型搅拌机、切割机、钢筋调直机、钢筋切割机、钢筋弯曲机及楼层照明灯具，第四路由支路4到二级分配箱4（P4）供：工人生活用电，第五路由支路5到二级分配箱5（P5）供：管理区生活用电，电渣压力焊。根据以上各支路分配的机械设备及功率计算如下：（均采用三相五线制）P1支路=20.5+7.5=28KWP2支路=5.5+2.2+12.5+3+2+14+2.2+5=46.4KWP3支路=5.5+2.2+12.5+2+2+14+2.2+11+6+5=62.4KWP4支路=支路生活用电{(食堂+11间住宿+厕所+浴室+路灯)照明}P5支路=支路生活用电{(食堂+3间办公室+空调+厕所+浴室+路灯)照明}综合考虑施工用电量占总用电量90%，室内外照明用电占总用电量的10%。工地现场用电设备、照明总电量总负荷计算P总=1.1（K1ΣPC+K2ΣPa+K3ΣPb）=1.1（K1ΣPC+0.1P）P=1.24K1ΣPC=1.24*0.7*222.7=193.3KW总电流计算I=P总*1000/（31∕2*V*COSa）=2P总=386.6A(取V=380COSa=0.75)选用120㎜2五芯铜电缆。(已考虑现场照明用电)现场用电设置：根据以上用电总量、总电流，现场用电设...
