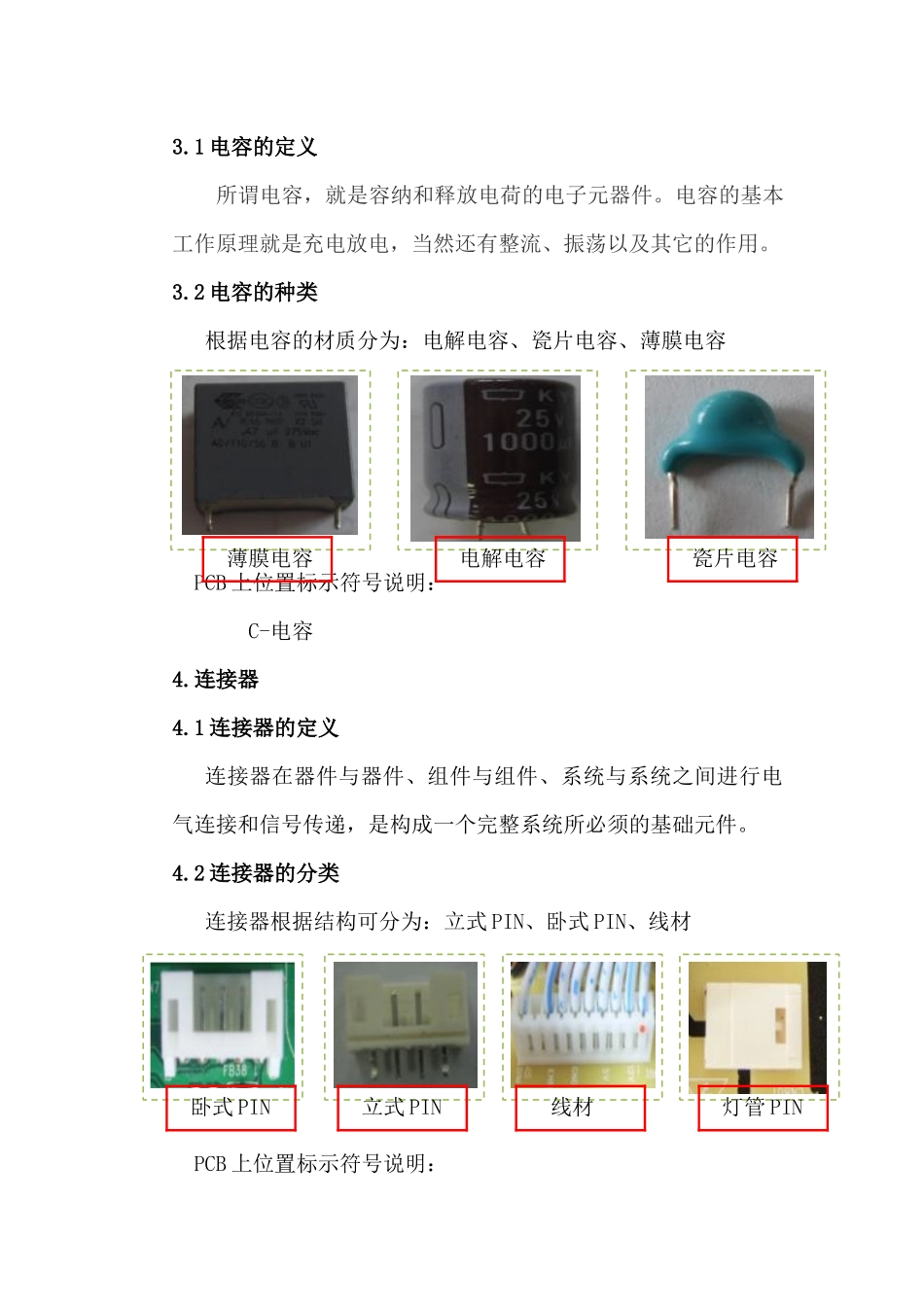

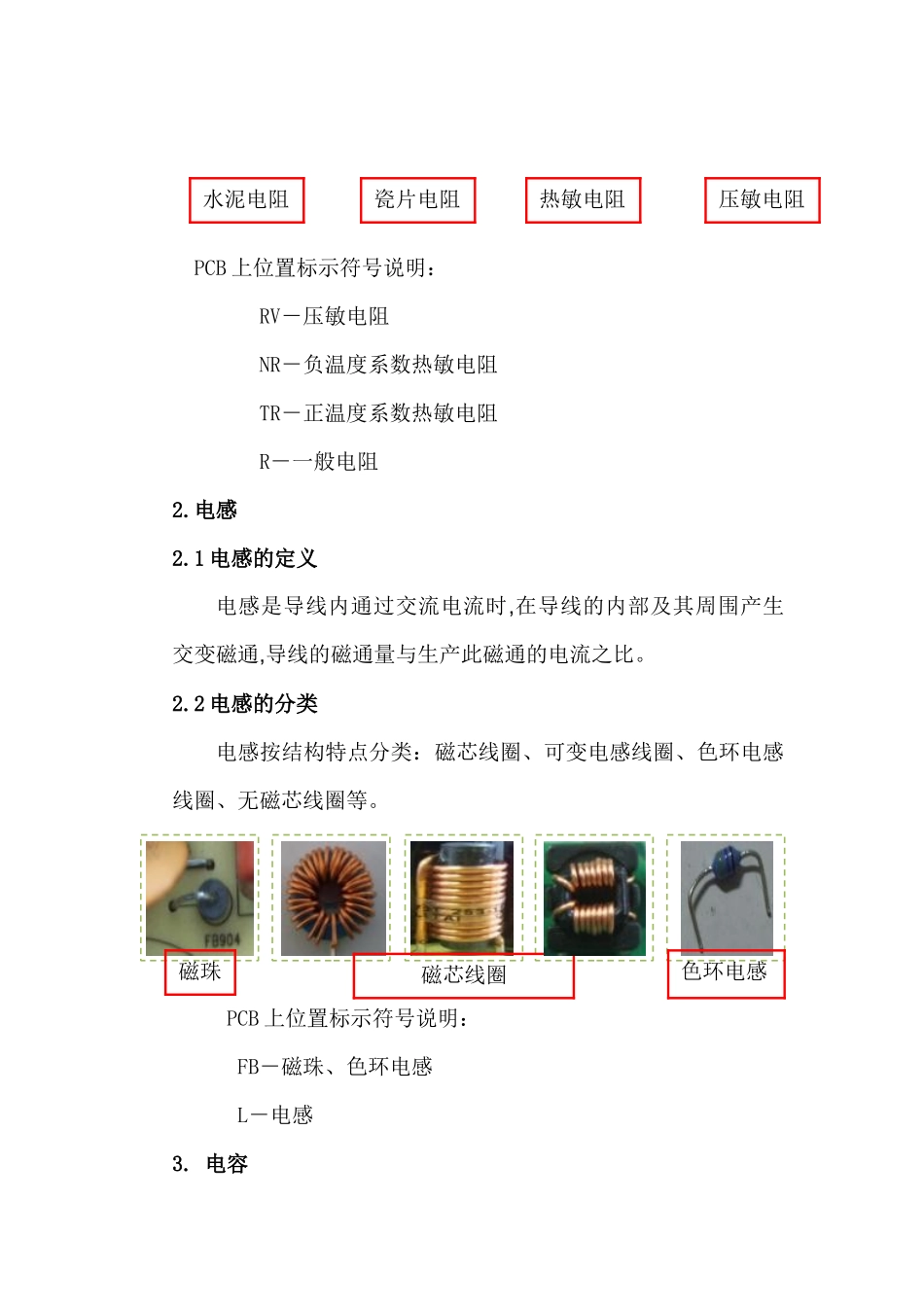

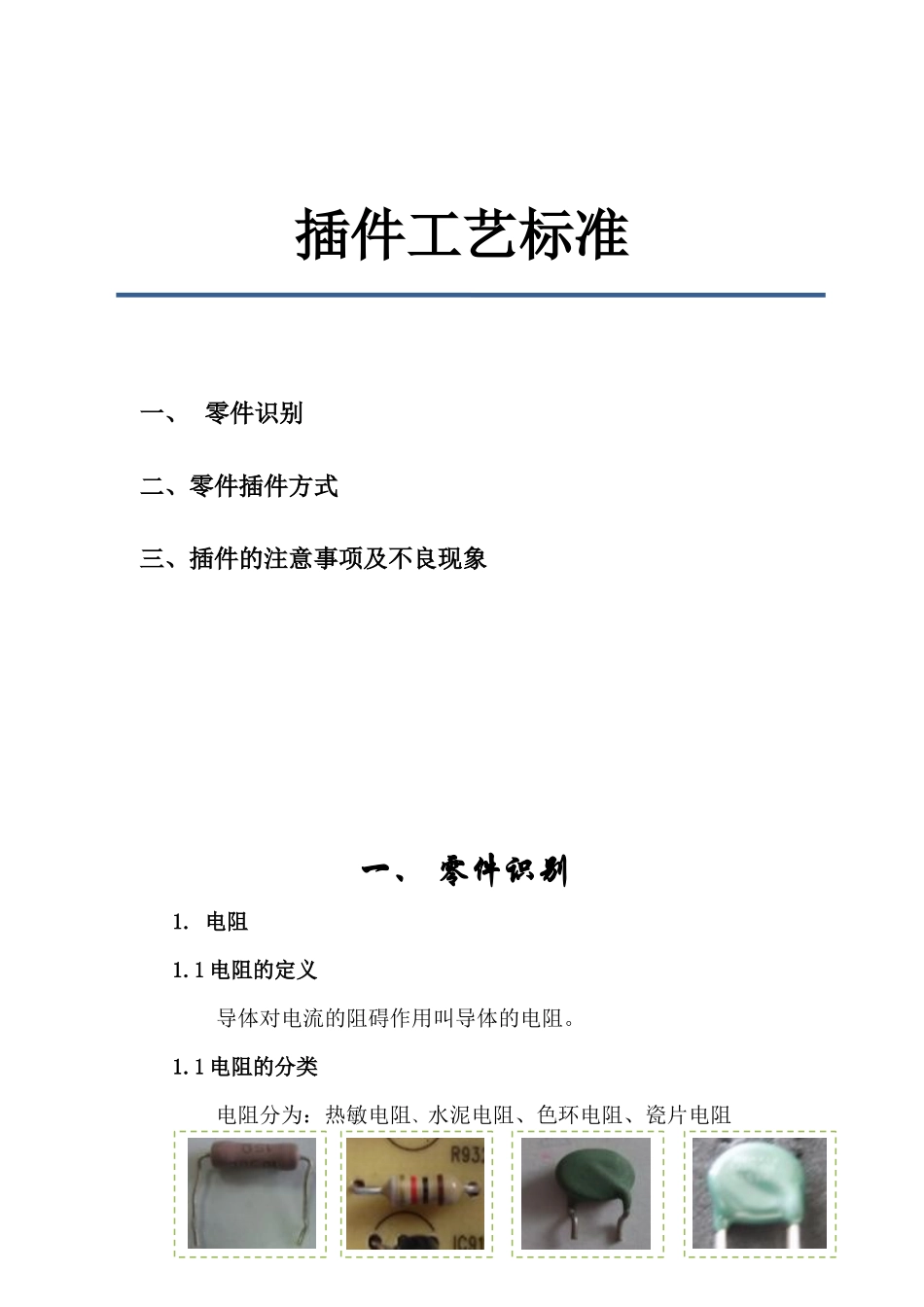

插件工艺标准一、零件识别二、零件插件方式三、插件的注意事项及不良现象一、零件识别1.电阻1.1电阻的定义导体对电流的阻碍作用叫导体的电阻。1.1电阻的分类电阻分为：热敏电阻、水泥电阻、色环电阻、瓷片电阻PCB上位置标示符号说明：RV－压敏电阻NR－负温度系数热敏电阻TR－正温度系数热敏电阻R－一般电阻2.电感2.1电感的定义电感是导线内通过交流电流时,在导线的内部及其周围产生交变磁通,导线的磁通量与生产此磁通的电流之比。2.2电感的分类电感按结构特点分类：磁芯线圈、可变电感线圈、色环电感线圈、无磁芯线圈等。PCB上位置标示符号说明：FB－磁珠、色环电感L－电感3.电容水泥电阻瓷片电阻热敏电阻压敏电阻磁珠磁芯线圈色环电感3.1电容的定义所谓电容，就是容纳和释放电荷的电子元器件。电容的基本工作原理就是充电放电，当然还有整流、振荡以及其它的作用。3.2电容的种类根据电容的材质分为：电解电容、瓷片电容、薄膜电容PCB上位置标示符号说明：C-电容4.连接器4.1连接器的定义连接器在器件与器件、组件与组件、系统与系统之间进行电气连接和信号传递，是构成一个完整系统所必须的基础元件。4.2连接器的分类连接器根据结构可分为：立式PIN、卧式PIN、线材PCB上位置标示符号说明：薄膜电容电解电容瓷片电容立式PIN线材灯管PIN卧式PINCN-PIN、线材5.接口5.1接口的定义接口是将信号传输到电视的基本器件。5.2接口的种类接口根据其使用功能可分为AV接口、D-SUB接口、SCART接口、S-VIDEO接口、音频接口、HDMI接口、AC插座、读卡器PCB上位置标示符号说明：P、CN、J-接口元件6.IC（集成元件）6.1IC的定义IC是半导体元件产品的统称。6.2IC的分类D-SUB接口音频接口AV接口S-VIDEO接口AC插座读卡器SCART接口HDMI接口IC分为二极管、三极管、集成电路等PCB上位置标示符号说明：Q－三极管D－二极管ZD－稳压二极管IC、U－集成电路7.变压器7.1变压器的定义变压器是变换交流电压、电流和阻抗的器件，当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流）。变压器由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。7.2变压器的种类二极管三极管ICPCB上位置标示符号说明为T。8.散热片8.1散热片的定义散热片是通过导热物质与IC连接，起散热作用.8.2散热片的分类散热片分为过板插散热片、散热片锁付晶体组件、一般散热片。PCB上位置标示符号说明：HS－散热片锁付晶体组件在IC上贴装散热片点位体现在工程图号中9.其它零件9.1TUNER（调偕器）TUNER在电路中起将模拟信号转换成数字信号的作用，其引脚较多，插件时要注意不可折脚。过板插散热片散热片锁付晶体组件一般散热片PCB上位置标示符号说明：TU、U-TUNWR点位9.2LED灯LED灯在电路上是由两个二极管合成的，LED灯垂直形状为负极，插件时其负极要与PCB的缺口相对应有，具体如图所示。PCB上位置标示符号说明：D、DP-LED灯点位9.3晶振晶体振荡器，简称晶振，其作用在于产生原始的时钟频率，这个频率经过频率发生器的放大或缩小后就成了电路中各种不同频率。晶振为精密易碎元件，注意放置零件的料盒须垫上防静电垫片，同时元件须用手抓放到料盒中，不可倾倒。PCB上位置标示符号说明：X、Y-晶振9.4遥控头正面反面立式卧式遥控头对信号的感应元件，PCB上位置标示符为U。9.5跳线跳线是将两个点位连通的作用，PCB上位置标示符为J。9.5按键按键是开关按钮，PCB上位置标示符为S/SW。9.5保险丝保险丝也被称为熔断器，IEC127标准将它定义为"熔断体（fuse-link)"。它是一种安装在电路中，保证电路安全运行的电器元件。PCB上位置标示符为F。9.6接地端子接地端子起接地作用，PCB上位置标示符为GND。图示：跳线按键遥控头保险丝晶振接地端子二、零件插件方式2.1如何自料盒内抓取零件以拇指、食指和中指至料盒内取件，以拇指和中指夹取零件，同时以食指拔开夹杂之零件。以拇指、食指和中指抓取零件如图所示：2.2零件如何插于PCB如图所示握住零件，拇指与中指握住零件体，食指顶于零件脚拇指与中指握住之处，先封入PCB零件孔移动食指顶住之端并封入PCB孔内...
