缆索吊塔架横移施工技术工法VIP免费

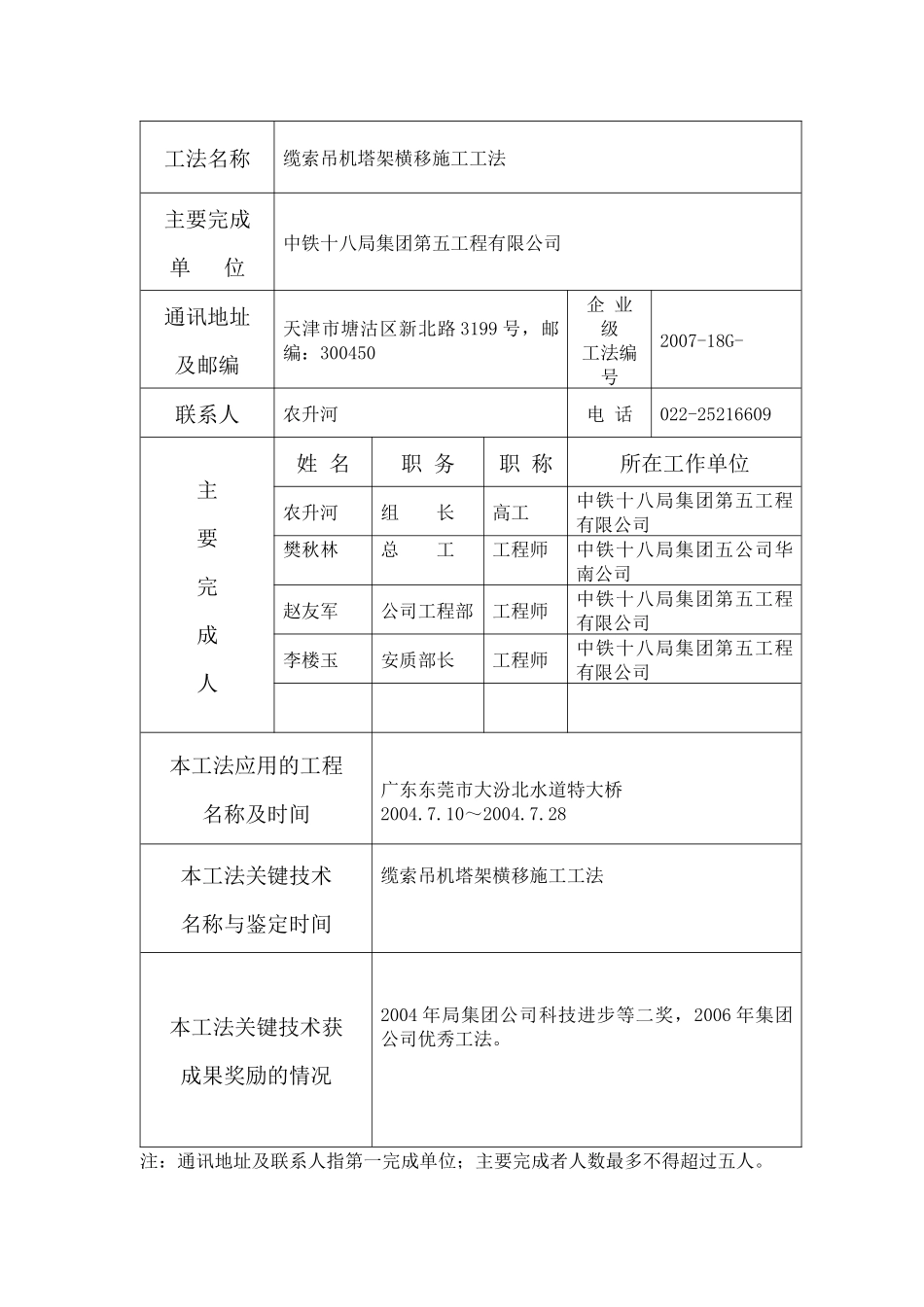

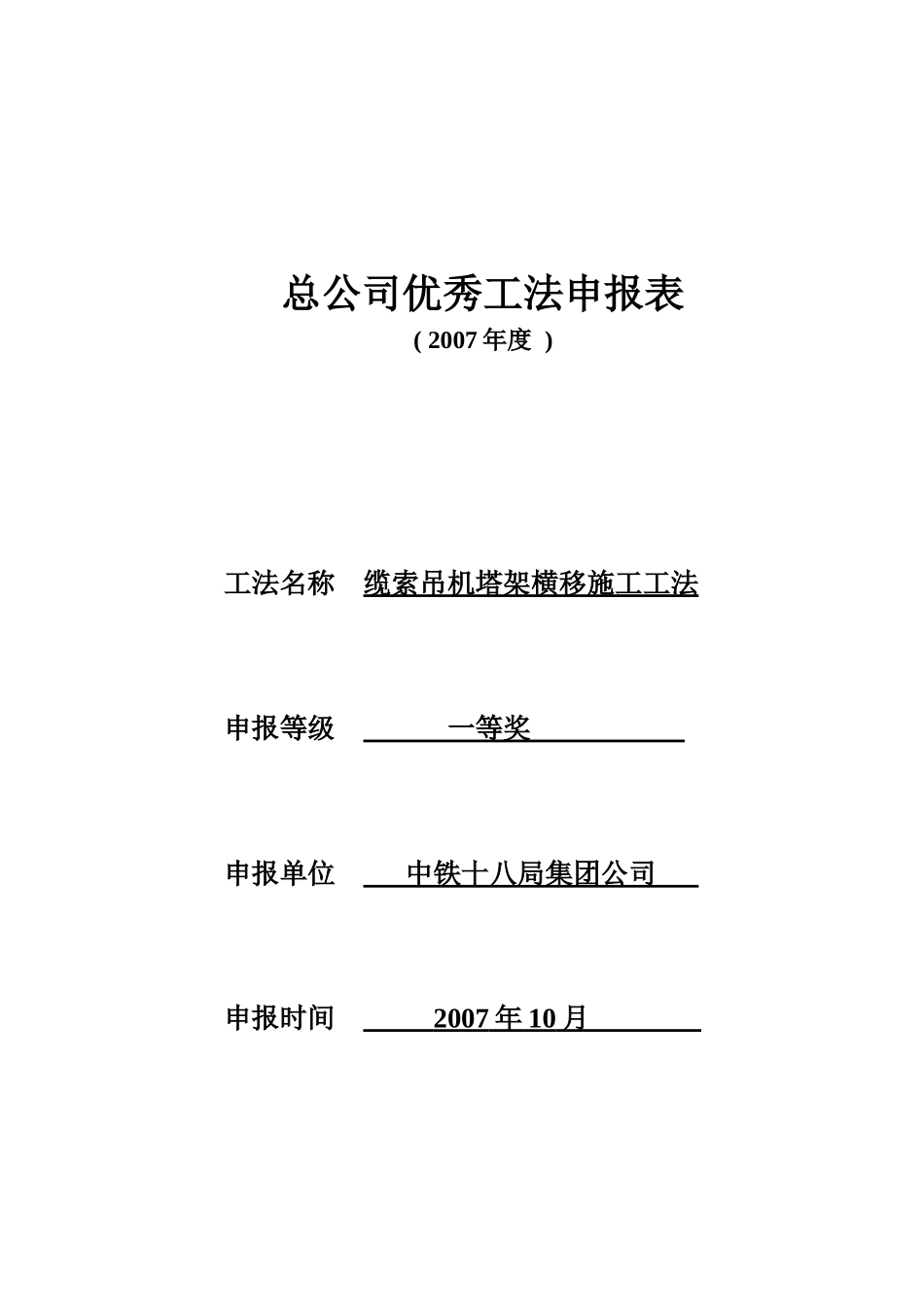

总公司优秀工法申报表(2007年度)工法名称缆索吊机塔架横移施工工法申报等级一等奖申报单位中铁十八局集团公司申报时间2007年10月工法名称缆索吊机塔架横移施工工法主要完成单位中铁十八局集团第五工程有限公司通讯地址及邮编天津市塘沽区新北路3199号，邮编：300450企业级工法编号2007-18G-联系人农升河电话022-25216609主要完成人姓名职务职称所在工作单位农升河组长高工中铁十八局集团第五工程有限公司樊秋林总工工程师中铁十八局集团五公司华南公司赵友军公司工程部工程师中铁十八局集团第五工程有限公司李楼玉安质部长工程师中铁十八局集团第五工程有限公司本工法应用的工程名称及时间广东东莞市大汾北水道特大桥2004.7.10～2004.7.28本工法关键技术名称与鉴定时间缆索吊机塔架横移施工工法本工法关键技术获成果奖励的情况2004年局集团公司科技进步等二奖，2006年集团公司优秀工法。注：通讯地址及联系人指第一完成单位；主要完成者人数最多不得超过五人。工法内容简述：大汾北水道特大桥塔架横移施工技术在国内处于领先水平,它在以往的小吨位、矮立柱塔架及采用钢丝绳、滑轮组—倒链作牵引系统的塔架横移基础上做了进一步的改进和升华。本塔架横移施工技术除了采用以往的钢丝绳作塔架稳定系统、钢轨作塔架横移的滑道外，在牵引系统上采用了千斤顶—精轧螺纹钢体系，使操作更加灵活、方便，受力更加明确清晰，确保了塔架横移的安全：1、根据塔架的位置在相应的水平平行部位布置了两台YCK60千斤顶，确保了塔架横移过程的同步、平稳、顺畅和受力明确。2、采用φ32的精轧螺纹钢作为千斤顶的张拉索体，且精轧螺纹钢接长时采用与之配套的连接器，张拉过程中能够明确受力、操作灵活方便且避免了传统的钢丝绳破断时的伤人事故。3、在精轧螺纹钢的张拉端和固定端均采用了与之匹配的螺母作为锚固体系，大大增强了锚固的可靠性和操作的方便性。4、根据塔架顶的位移情况要求，可以随时对正在横移中的塔架进行速度控制，确保塔架横移过程中的安全。本工法成功的运用预应力技术和千斤顶顶推和张拉工艺，操作简单、灵活，整个施工过程受力明确，安全经济，代表着缆索吊塔架横移施工发展的方向，具有很高的推广应用价值，得到桥梁施工同行和专家的一致好评。关键技术及保密点（有专利权的，请注明专利号）：本施工技术方案除了传统的钢丝绳风缆作稳定系统，钢轨作滑道外，关键是在动力牵引方面作了创新，改变了传统的钢丝绳滑轮组-导链牵引系统，采用了预应力技术和张拉工艺，操作安全、灵活、方便。技术水平和技术难度（包括与国内外同类技术水平比较）大汾北水道特大桥塔架横移施工技术在国内处于领先水平,它在以往的小吨位、矮立柱塔架及采用钢丝绳、滑轮组—倒链作牵引系统的塔架横移基础上做了进一步的改进和升华。本塔架横移施工技术除了采用以往的钢丝绳作塔架稳定系统、钢轨作塔架横移的滑道外，在牵引系统上采用了千斤顶—精轧螺纹钢体系，使操作更加灵活、方便，受力更加明确清晰，确保了塔架横移的安全工程应用情况及推广应用前景：本成果在东莞市大汾北水道特大桥缆索吊中使用,与成果中提到的操作方便、安全经济、技术先进、工艺领先等特点相符。从经济上讲：去掉了传统的同时安装两套缆索吊，并减少了大量的操作人员，节省了设备投资，加快了工程进度，提高了施工的安全，可在今后的缆索吊塔架横移中大力推广使用。经济效益或社会效益：本成果在东莞市大汾北水道特大桥缆索吊塔架横移中应用，节约缆索吊设备一套(包括塔架立柱万能杆件约300T、钢丝绳约50T、型钢34.5T、天车四部、50T滑轮组18套、20T开口滑车16套、地锚混凝土1200M3，地锚钢板5T、钢筋29T)，共计节约设备租赁及购买投资135万元，节约人工费15万元，共计150万元。申报单位意见：同意申报总公司优秀工法一等奖（公章）2007年10月评审委员会评审意见：评委会主任：年月日总公司技术中心审批意见：主任（常务副主任）：年月日缆索吊机塔架横移施工工法1前言本工法是根据广东省东莞市大汾北水道特大桥主桥、引桥交叉作业相互影响及设备紧缺、工期紧等具体情况提出的。中铁十八局集团五公司研制出了采用重型钢轨作滑道，...
