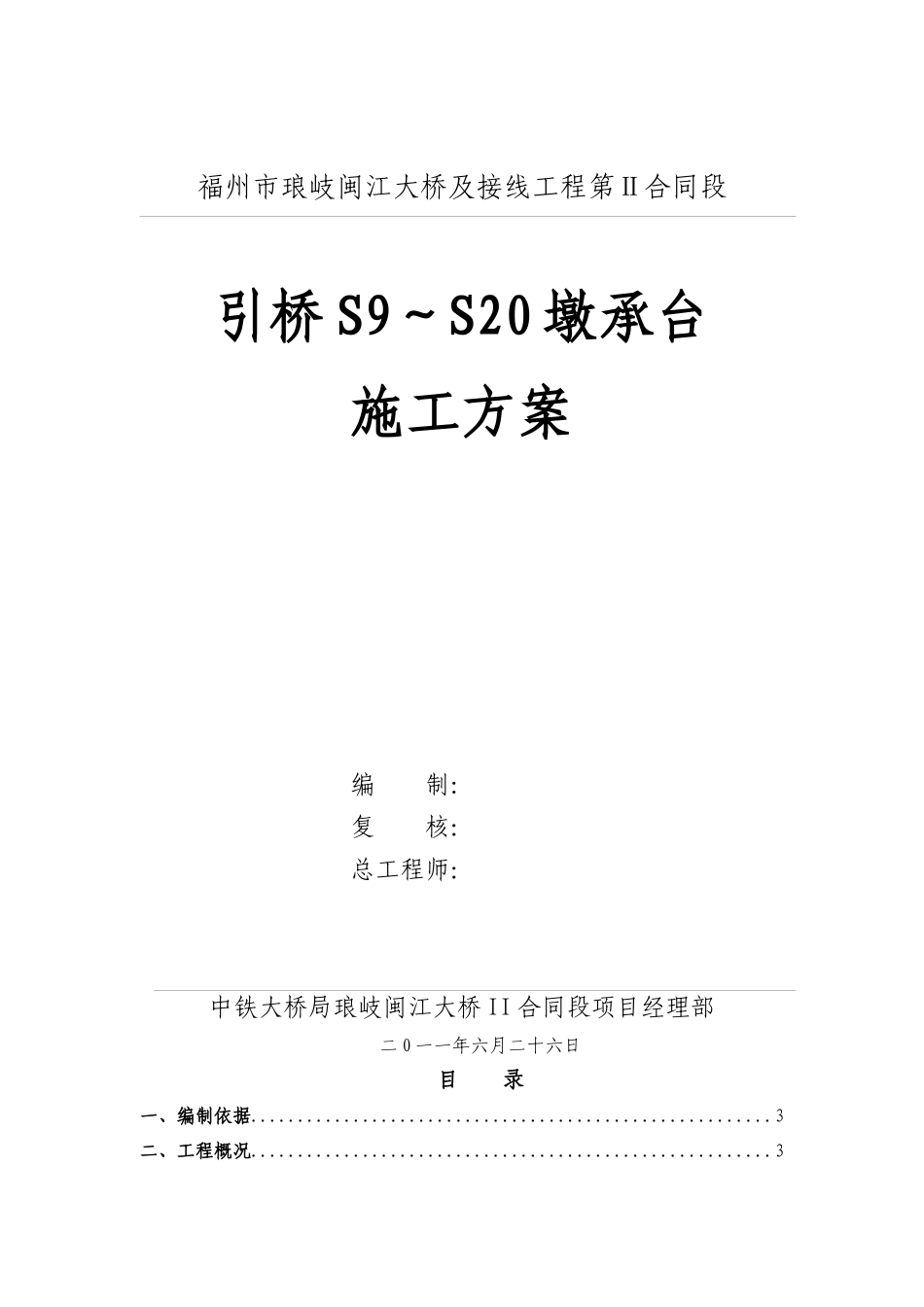

福州市琅岐闽江大桥及接线工程第Ⅱ合同段引桥S9～S20墩承台施工方案编制：复核：总工程师：中铁大桥局琅岐闽江大桥II合同段项目经理部二0一一年六月二十六日目录一、编制依据........................................................3二、工程概况........................................................3三、主要工程数量表..................................................4四、工程施工方案概述................................................4㈠各墩概况......................................................4㈡施工主要方案..................................................4五、具体施工方法及工艺要点..........................................5㈠、S9#墩施工方案...............................................5⑴钢板桩围堰施工工艺流程....................................5⑵钢板桩围堰施工方法及技术要求..............................6⑶围堰内清基、碎石垫层铺设或混凝土垫层浇筑..................8⑷钢板桩拔除................................................8㈡承台施工......................................................9⑴准备工作..................................................9⑵钢筋制安..................................................9⑶模板.....................................................10⑷承台混凝土浇筑...........................................11㈢、S10#～S20#墩承台施工.......................................13⑴基坑开挖施工.............................................13⑵钢筋制安，模板，承台混凝土浇注...........................14六、安全质量管理...................................................14㈠人员素质.....................................................14㈡必备的工装、设备及检验器具...................................14㈢质保体系.....................................................14㈣质量管理.....................................................15㈤安全文明生产.................................................15一、编制依据1、《福州市琅岐闽江大桥及接线工程施工图设计》2、《市政桥梁工程质量检验评定标准》3、《公路桥涵施工技术规范》（JTJ041-2000）4、《公路工程质量检验评定标准》（JTGF80/1-2004）5、《福建省高速公路施工标准化管理指南》（桥梁）二、工程概况福州市琅岐闽江大桥及接线工程起点K0+000,位于国道104线的2300km+272m里程号处，向西与长安大道相交后，与沈海高速东侧规划路并线至亭江互通后，向东跨越闽江，至琅岐岛环岛路与通和路，全长6.789km。整个工程包括琅岐闽江大桥、亭江互通、琅岐环岛路互通及亭江侧道路4个部分。本项目以主桥跨中桩号K3+657.000为分界点分成Ⅰ、Ⅱ合同段。福州市琅岐闽江大桥及接线工程第Ⅰ合同段位于亭江侧，起讫里程桩号为K0+000～K3+657.000和亭江接线JK0+000～JK1+658.000，长约3.657km。包括主桥(亭江侧全长634m)、亭江侧陆上引桥、亭江互通、亭江侧道路(含主线部分路段和亭江接线)。福州市琅岐闽江大桥及接线工程第Ⅱ合同段位于琅岐侧，起讫里程桩号K3+657.000～K6+789.000，长约3.132km。包括主桥(琅岐侧全长646m，含跨中合龙段)、琅岐侧水中引桥、琅岐侧陆上引桥。琅岐环岛路互通和道路。三、主要工程数量表工程项目单位数量备注岸上引桥16.5×12×4承台m3/个712.5/1S9号墩承台11×8×3.5承台m3/个1232/4S10～S13号墩承台10.5×8×3.5承台m3/个2058/7S10～S20号墩承台四、工程施工方案概述㈠各墩概况S9～S20号墩位于岸上，其中S9号墩范围内承台均为圆端形承台，平面尺寸为16.5m(横向)×12.0m(纵向)，端头设一半径8.25m的圆弧，承台高4m，承台底高程为+1.3m，采用C35混凝土；S10～S13号墩范围内承台均为矩形承台，平面尺寸为11.0m(横向)×8.0m(纵向)，承台高3.5m，采用C35混凝土。S14～S20号墩范围内承台均为矩形承台，平面尺寸为10.5m(横向)×8.0m(纵向)，承台高3.5m，采...
