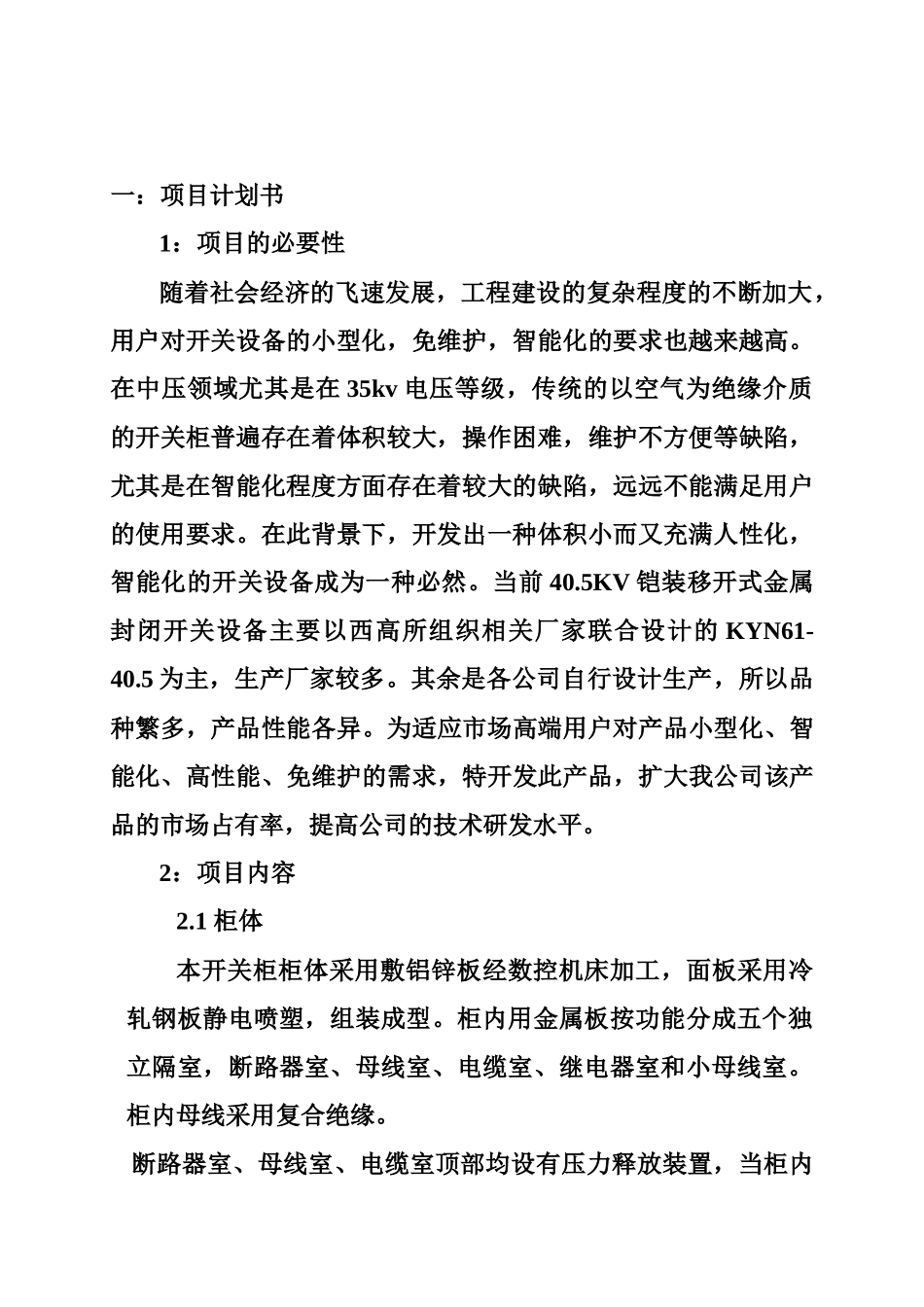

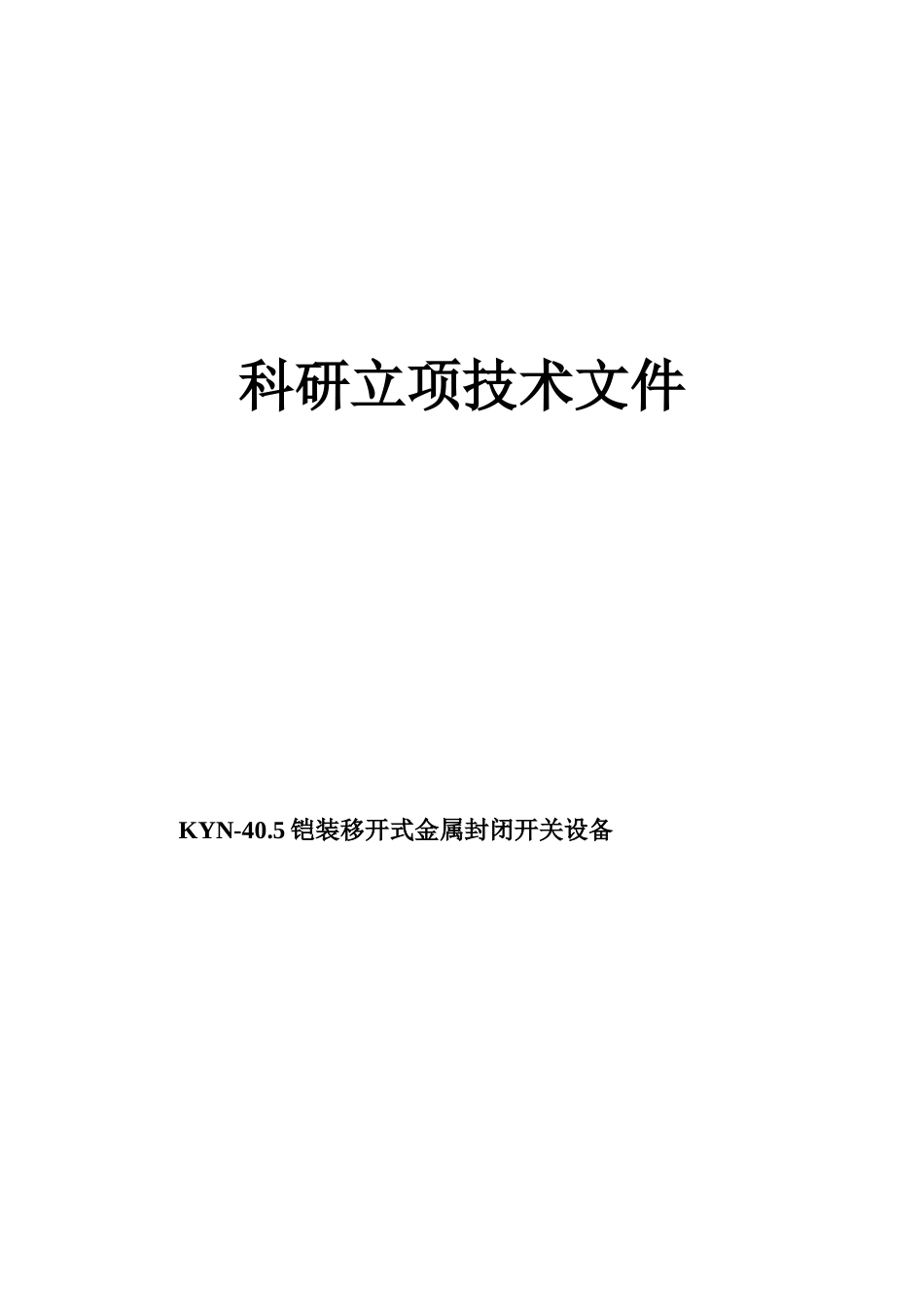

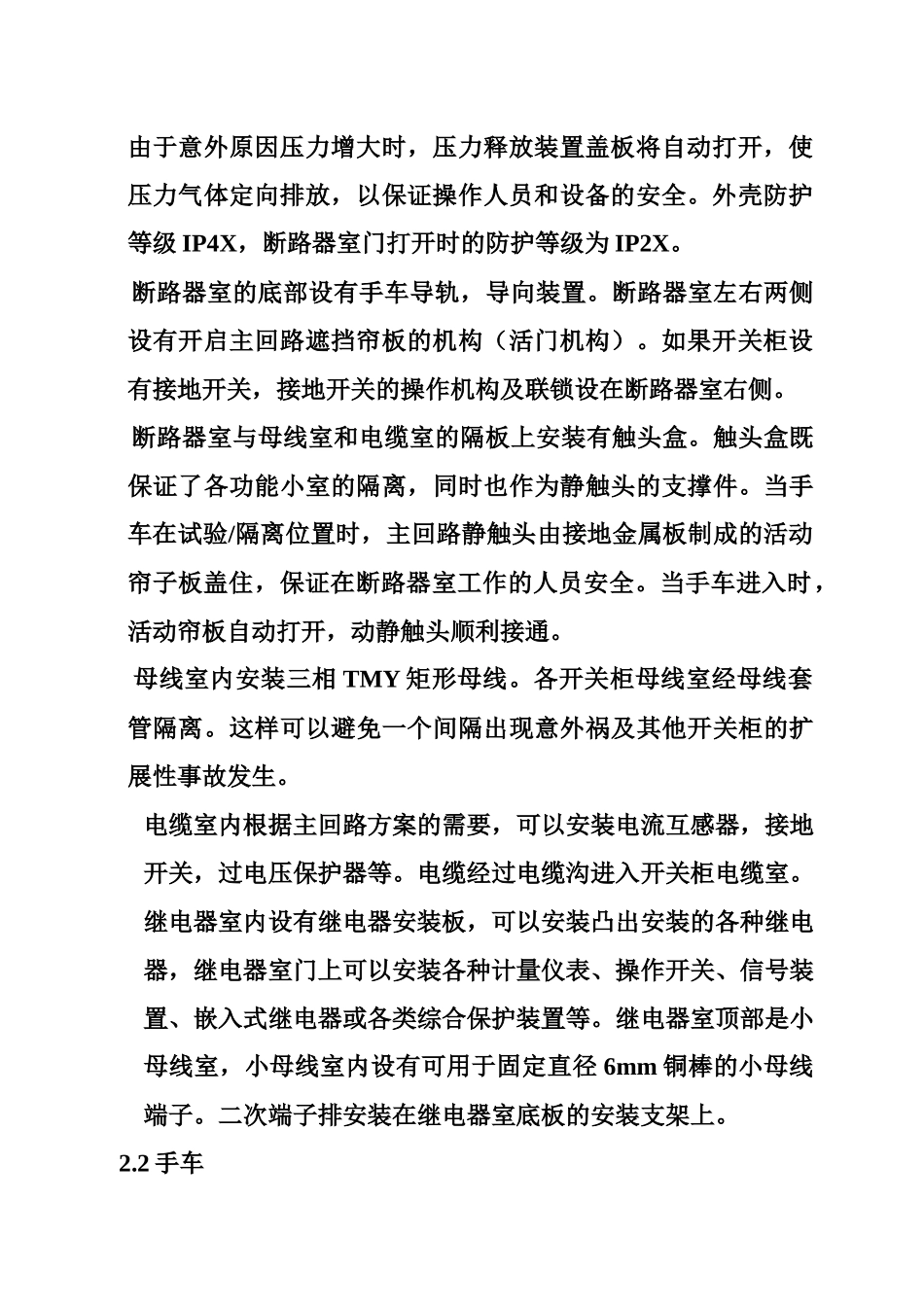

科研立项技术文件KYN-40.5铠装移开式金属封闭开关设备一:项目计划书1:项目的必要性随着社会经济的飞速发展,工程建设的复杂程度的不断加大,用户对开关设备的小型化,免维护,智能化的要求也越来越高。在中压领域尤其是在35kv电压等级,传统的以空气为绝缘介质的开关柜普遍存在着体积较大,操作困难,维护不方便等缺陷,尤其是在智能化程度方面存在着较大的缺陷,远远不能满足用户的使用要求。在此背景下,开发出一种体积小而又充满人性化,智能化的开关设备成为一种必然。当前40.5KV铠装移开式金属封闭开关设备主要以西高所组织相关厂家联合设计的KYN61-40.5为主,生产厂家较多。其余是各公司自行设计生产,所以品种繁多,产品性能各异。为适应市场高端用户对产品小型化、智能化、高性能、免维护的需求,特开发此产品,扩大我公司该产品的市场占有率,提高公司的技术研发水平。2:项目内容2.1柜体本开关柜柜体采用敷铝锌板经数控机床加工,面板采用冷轧钢板静电喷塑,组装成型。柜内用金属板按功能分成五个独立隔室,断路器室、母线室、电缆室、继电器室和小母线室。柜内母线采用复合绝缘。断路器室、母线室、电缆室顶部均设有压力释放装置,当柜内由于意外原因压力增大时,压力释放装置盖板将自动打开,使压力气体定向排放,以保证操作人员和设备的安全。外壳防护等级IP4X,断路器室门打开时的防护等级为IP2X。断路器室的底部设有手车导轨,导向装置。断路器室左右两侧设有开启主回路遮挡帘板的机构(活门机构)。如果开关柜设有接地开关,接地开关的操作机构及联锁设在断路器室右侧。断路器室与母线室和电缆室的隔板上安装有触头盒。触头盒既保证了各功能小室的隔离,同时也作为静触头的支撑件。当手车在试验/隔离位置时,主回路静触头由接地金属板制成的活动帘子板盖住,保证在断路器室工作的人员安全。当手车进入时,活动帘板自动打开,动静触头顺利接通。母线室内安装三相TMY矩形母线。各开关柜母线室经母线套管隔离。这样可以避免一个间隔出现意外祸及其他开关柜的扩展性事故发生。电缆室内根据主回路方案的需要,可以安装电流互感器,接地开关,过电压保护器等。电缆经过电缆沟进入开关柜电缆室。继电器室内设有继电器安装板,可以安装凸出安装的各种继电器,继电器室门上可以安装各种计量仪表、操作开关、信号装置、嵌入式继电器或各类综合保护装置等。继电器室顶部是小母线室,小母线室内设有可用于固定直径6mm铜棒的小母线端子。二次端子排安装在继电器室底板的安装支架上。2.2手车根据手车上配置的主回路元件的不同,可以有断路器手车、电压互感器手车、避雷器手车、隔离手车等。同规格的手车可以互换。手车在柜内有试验位置和工作位置两个锁定状态。手车的推进或退出采用丝杆推进机构,操作轻便、灵活。手车在柜内有“工作”位置和“试验/隔离”位置。2.3联锁本开关柜设计了可靠的联锁装置,满足“五防”要求。(1)断路器手车只有在试验/隔离位置或工作位置时,断路器才能进行分、合闸操作。手车从试验位置到工作位置过程中,断路器不能合闸。断路器合闸后,断路器手车的推进机构无法操作。断路器只有在分闸状态下,手车才能进入或退出工作位置。防止了带负荷推拉断路器手车的恶性事故发生。(2)接地开关闭合时断路器手车无法进入工作位置。只有当接地开关处于分闸状态时,断路器手车才能从试验/隔离位置推进到工作位置。只有当断路器手车处于试验/隔离位置时,接地开关才能合闸操作。当断路器手车在工作位置时,接地开关不能合闸。防止了带电合接地开关或接地开关处于合闸状态送电的误操作发生。(3)由于隔离手车没有分断、关合负荷电流的能力,为了避免隔离手车在相关断路器没有分闸的情况下推拉隔离手车,在隔离手车上装有电磁锁,电磁锁锁住手车推进机构,只有电磁锁带电(通常电源由相关断路器的常闭辅助接点控制),电磁锁被打开,隔离手车推进机构才能操作。(4)手车在工作位置时,二次插头被锁定,不能拨除。(5)开关柜后门采用机械或电磁联锁,只有在开关柜不带电时,才能开启后门。3:市场需求,竞争力分析(1),本产品重点提高产品的质量品质特征...
