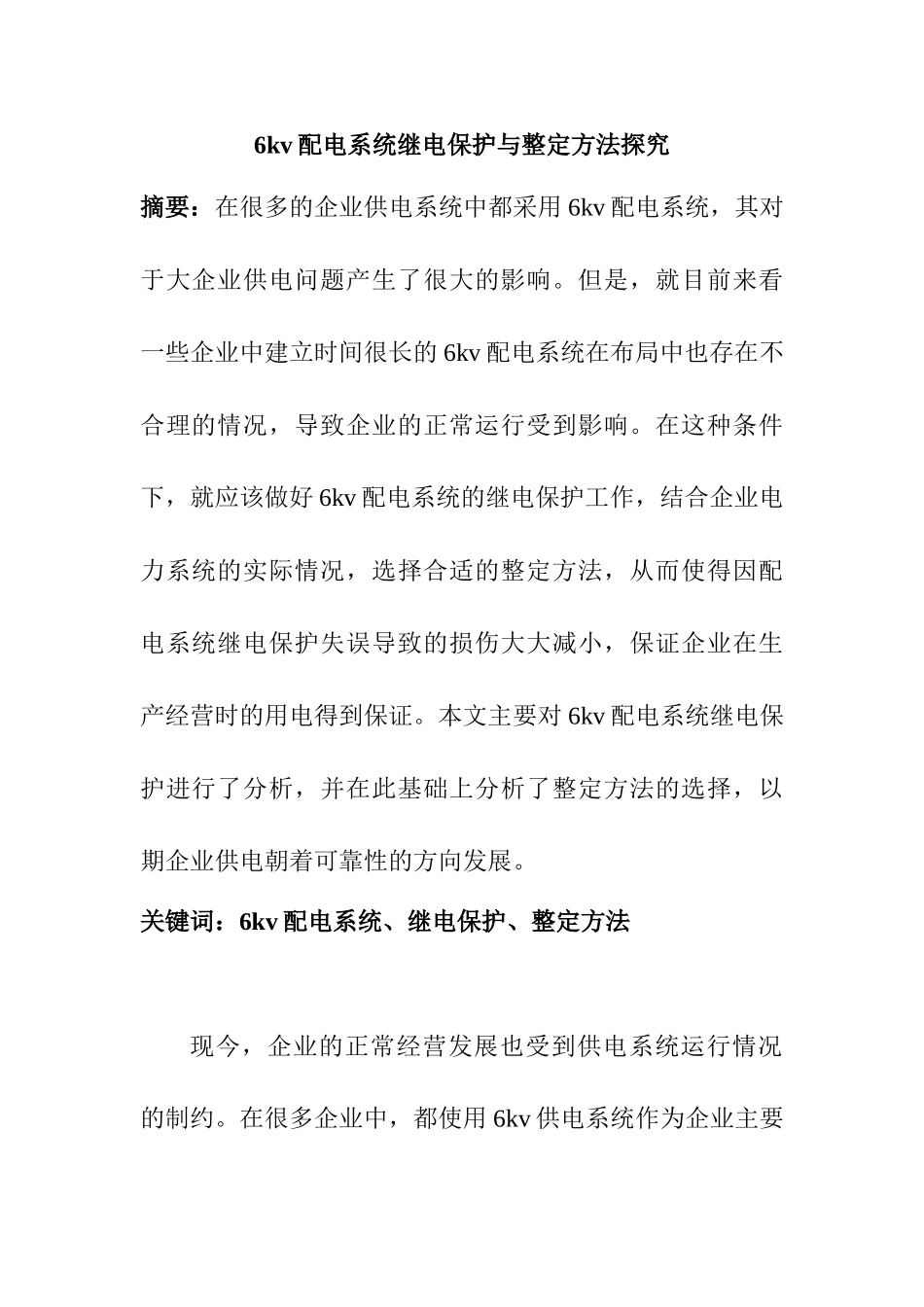

6kv配电系统继电保护与整定方法探究摘要：在很多的企业供电系统中都采用6kv配电系统，其对于大企业供电问题产生了很大的影响。但是，就目前来看一些企业中建立时间很长的6kv配电系统在布局中也存在不合理的情况，导致企业的正常运行受到影响。在这种条件下，就应该做好6kv配电系统的继电保护工作，结合企业电力系统的实际情况，选择合适的整定方法，从而使得因配电系统继电保护失误导致的损伤大大减小，保证企业在生产经营时的用电得到保证。本文主要对6kv配电系统继电保护进行了分析，并在此基础上分析了整定方法的选择，以期企业供电朝着可靠性的方向发展。关键词：6kv配电系统、继电保护、整定方法现今，企业的正常经营发展也受到供电系统运行情况的制约。在很多企业中，都使用6kv供电系统作为企业主要的电力系统。因此，6kv配电系统运行的情况将会直接对企业的运行情况产生直接影响。在6kv配电系统中，分为一次系统以及二次系统。一次系统存在的特点是运行简单直观可以直接进行设置。而二次系统设置难度较大，其中还存在继电保护装置、二次回路等。为了使得企业中存在的6kv配电系统运行可靠正常，就需要对系统中存在的继电保护装置进行科学设计。一、6kv系统继电保护装置的现状在社会经济以及科学技术的不断发展中，供电设备也得到了相应的发展。现今在社会上存在的开关设备以及继电保护装置主要有以下几类：首先，在上世纪八十年代前使用的一些开关柜以及感应式继电器、少油断路器等，大部分被运用于一些改制企业中。其次，轧钢、炼钢、水泵房、鼓风房等断路器的设备开关占据整体的绝大多数，也有一些使用的是真空断路器，但是在这个系统中使用的保护装置大多使用的是电磁式继电器[1]。再次，变电站成立之后，其中存在的开关设备运行良好，但其中存在的微继综保利用的是第一代的产品，因而其本身存在的保护功能较为单一，对于电网升级的很多技术都不能进行满足。最后很多得到扩充之后的变电站都配置了金属开关柜，微机综合保护装置，设备十分先进。这些不同类型的开关设备以及继电保护设备在不同时期所产生的作用也是不同的。由于很多使用时间过长的电网在规划以及发展上不像新企业一样设置科学、结构合理而是根据自身的发展情况以及实际需要对电网进行逐步改造的。因此6kv配电系统中使用的配电站、开关设备、配电线路大多具有以下特点：（1）变电站之中存在的架空导线回路较多，导致导线的截面增大，这样一来在每千米以内出现的超短供电线路长度也较多。（2）线路存在负荷多。（3）系统中的架空线路冲击电流频繁度较高，导致电缆的连接增多。（4）配电室的开关柜所具有的绝缘情况存在一定问题，导致故障发生的几率较高。（5）很多供电线路上的开关不统一或装置不一致，造成故障动作发生时配合度不高。这种由于系统负荷电流过大，导致截面面积增大的情况，属于一种具有很强特异性的系统运行方式。该运行方式还不够完善，较多的问题将会影响系统的运行情况。目前来看，6kv高压供电系统采用的继电保护分为定时限过电流保护以及瞬时电流速断保护。这两种保护方式都是采用直流电源操作的形式，其母线是进行分段运行的，且母联的开关中也没有设置自动投入装置。二、6kv配电系统开关设备、继电保护装置的改造以及整定方法选择由于6kv配电系统本身存在的这种运行特点，因此，要想对已经发生故障的供电线路进行有选择性地继电保护，就需要对发生故障的线路段进行切断，防止配电线路出现越级跳闸进而导致出现严重的停电事故。一般来说，采用以下几种方法进行改进：（一）有计划对其中存在的不足进行改造在进行改造的时候，改造的重点应该放在少油式断路器、型号较老操作机构以及继电器的相关元件进行有针对性地改造，并将其更换成真空断路器、具有储备功能的操作系统以及微机综保装置。现今在变电站出线供电中得到运行的主要有水泵房、循环泵房以及鼓风房等。由于变电站使用的微机综保装置主要是第一代的产品，其本身存在的保护功能具有单一性的特点，对于现今电网升级后的要求不能完全适应，因此，需要对其进行相应的改造[2]。变电站中的二级6kv配电室中所使用的开关柜，操作机构的型...
