材料进场复验试验项目与取样规定(DOC48页)VIP免费

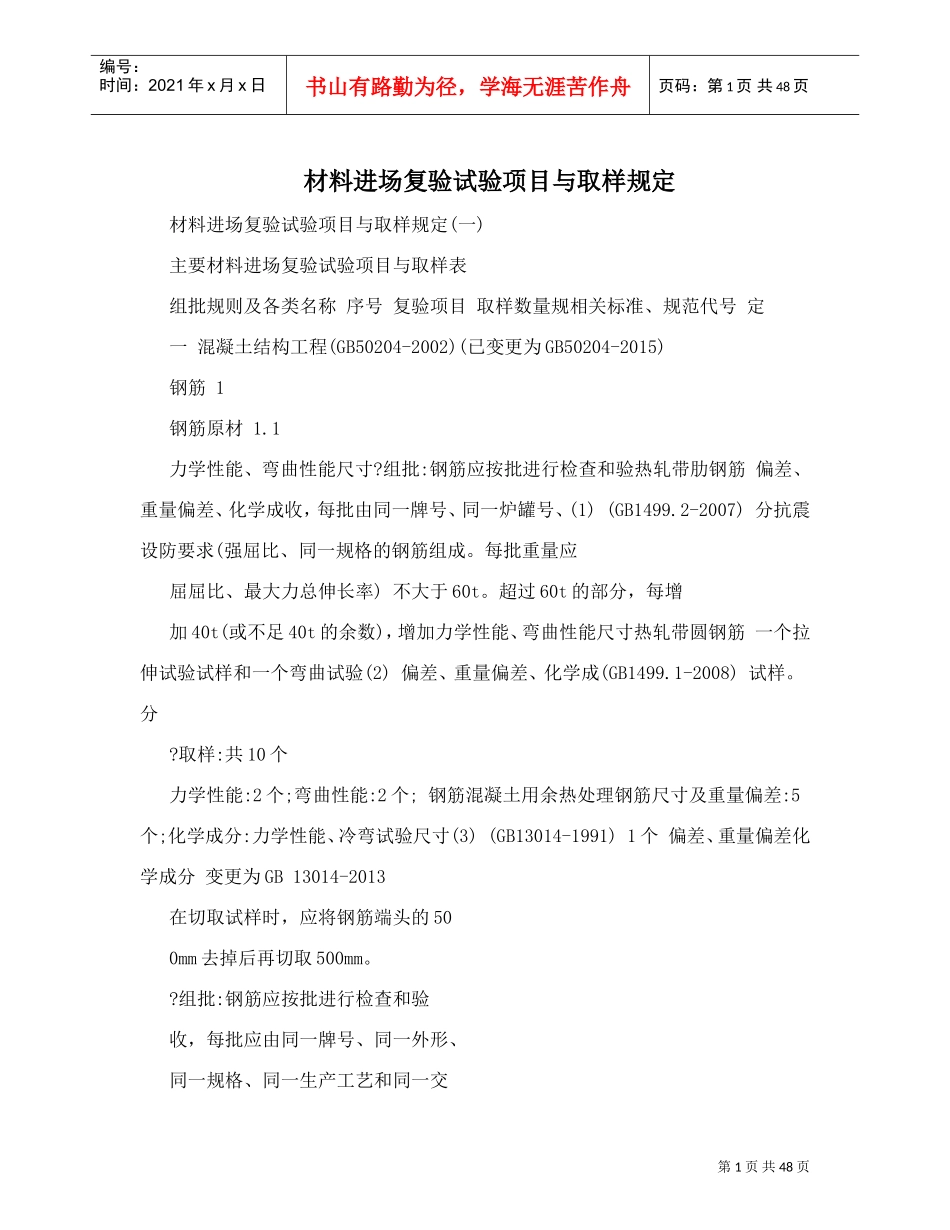

第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共48页材料进场复验试验项目与取样规定材料进场复验试验项目与取样规定(一)主要材料进场复验试验项目与取样表组批规则及各类名称序号复验项目取样数量规相关标准、规范代号定一混凝土结构工程(GB50204-2002)(已变更为GB50204-2015)钢筋1钢筋原材1.1力学性能、弯曲性能尺寸?组批:钢筋应按批进行检查和验热轧带肋钢筋偏差、重量偏差、化学成收，每批由同一牌号、同一炉罐号、(1)(GB1499.2-2007)分抗震设防要求(强屈比、同一规格的钢筋组成。每批重量应屈屈比、最大力总伸长率)不大于60t。超过60t的部分，每增加40t(或不足40t的余数)，增加力学性能、弯曲性能尺寸热轧带圆钢筋一个拉伸试验试样和一个弯曲试验(2)偏差、重量偏差、化学成(GB1499.1-2008)试样。分?取样:共10个力学性能:2个;弯曲性能:2个;钢筋混凝土用余热处理钢筋尺寸及重量偏差:5个;化学成分:力学性能、冷弯试验尺寸(3)(GB13014-1991)1个偏差、重量偏差化学成分变更为GB13014-2013在切取试样时，应将钢筋端头的500mm去掉后再切取500mm。?组批:钢筋应按批进行检查和验收，每批应由同一牌号、同一外形、同一规格、同一生产工艺和同一交第2页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共48页货状态的钢筋组成。每批不大于60力学性能、弯曲试验尺寸冷轧带肋钢筋t。(4)偏差、重量偏差、化学成(GB13788-2008)?取样:每一验收批取一组试件(拉分伸1个;弯曲2个;尺寸及重量偏差:5个;化学成分:1个。在切取试样时，应将钢筋端头的500mm去掉后再切取500mm。)?组批:应由同一型号、同一强度冷轧扭钢筋等级、同一规格尺寸、同一台(套)(5)力学性能、弯曲试验轧机生产的钢筋组成。且每批应不(JG190-2006)大于20t。不足20t按一批计。?取样:每一验收批取一组试件(拉伸3个、弯曲3个)。钢筋焊接(JGJ18-2003)1.2?组批:凡钢筋牌号、直径及尺寸相同的焊接骨架和焊接网应视为同一类制品，且每300件为一验收批，一周内不足300件的也按一批计。?取样:a.试件应从成品中切取，当所切取试件的尺寸小于规定的试件尺寸时，或受力钢筋大于8mm时，可在生产过程中焊接试验网片，从中切取试件。b.由几种钢筋直径组合的焊接骨架或焊接网，应对每种组合的焊点做(1)钢筋电阻点焊拉伸试验、剪切试验力学性能检验。c.热轧钢筋的焊点应作剪切试验，试件数量3件;冷轧带钢筋的焊点除作剪切试验外，尚应对纵向和横向冷轧带肋钢筋作拉伸试验，试件数量1件。剪切试件纵筋长度应大于或等于290mm，横筋长度应大于或等于50mm;拉伸试件纵筋长度应大于或等于300mm。d(焊接网剪切试件应沿同一横幅向钢筋随机切取，使制品中的纵向钢筋成为试件的受力钢筋。各类名称序号复验项目组批规则及取样数量规定相关标准、规范代号第3页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共48页?组批:同一台班内由同一焊工完成的300个同牌号、同直径钢筋焊接接头应作为一批。当同一台班内，焊接的接头数量较少，可在一周内(2)钢筋闪光对焊接头拉伸试验、弯曲试验累计计算;累计仍不足300个接头，也按一批计。?取样:a(力学性能试验时，试件应从成品中随机抽取6个试件，其中3个做拉伸试验，3个做弯曲试验。b(焊接等长预应力钢筋(包括螺丝杆与钢筋)。可按生产条件作模拟试件。c(螺丝端杆接头可只做拉伸试验。d(封闭环式箍筋闪光对焊接头，以600个同牌号、同规格的接头作为一批，只做拉伸试验。e(当模拟试件实验结果不符合要求时，因进行复验。复验应从现场焊接接头中切取，其数量和要求与初始试验相同。?组批:在现浇混凝土结构中，应以300个同牌号、同型式接头作为一批;在房屋结构中，应在不超过二楼层中300个同牌号、同型式接头作为一批。每批随机切取3个接头，做拉伸试验。?取样:a(在装配式结构中，可按生产条件(3)钢筋电弧焊接头拉伸试验制作模拟试件，每批3个，做拉伸试验。b(钢筋与钢板电弧搭接焊接头可只进行外观检查。c(当模拟试件实验结果不符合要求时，因进行复验。复验应从现场焊接接头中切取，其数量和要求与初始试验相同。(4)钢筋电渣压力焊接...
