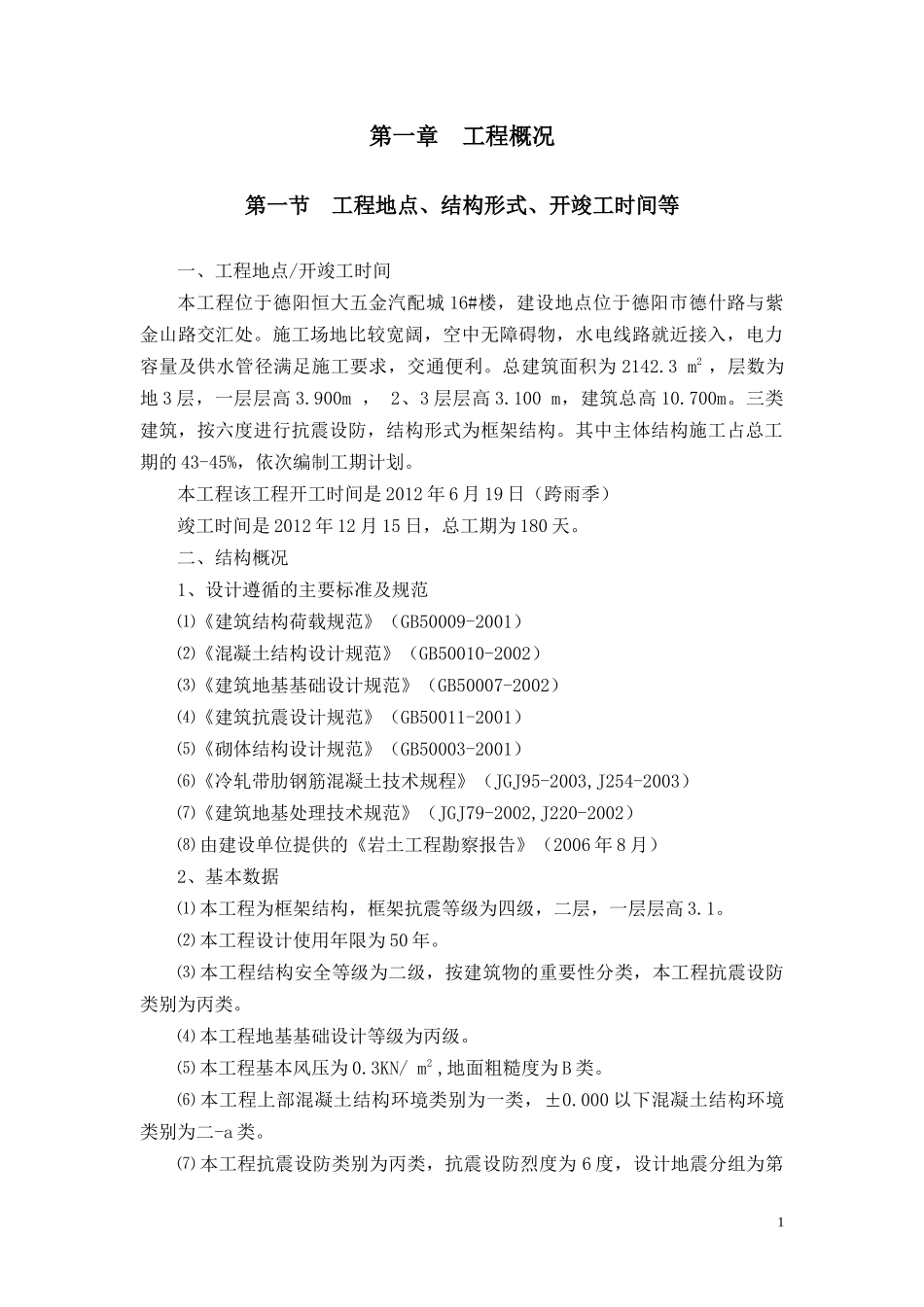

第一章工程概况第一节工程地点、结构形式、开竣工时间等一、工程地点/开竣工时间本工程位于德阳恒大五金汽配城16#楼，建设地点位于德阳市德什路与紫金山路交汇处。施工场地比较宽阔，空中无障碍物，水电线路就近接入，电力容量及供水管径满足施工要求，交通便利。总建筑面积为2142.3m2，层数为地3层，一层层高3.900m，2、3层层高3.100m，建筑总高10.700m。三类建筑，按六度进行抗震设防，结构形式为框架结构。其中主体结构施工占总工期的43-45%，依次编制工期计划。本工程该工程开工时间是2012年6月19日（跨雨季）竣工时间是2012年12月15日，总工期为180天。二、结构概况1、设计遵循的主要标准及规范⑴《建筑结构荷载规范》（GB50009-2001）⑵《混凝土结构设计规范》（GB50010-2002）⑶《建筑地基基础设计规范》（GB50007-2002）⑷《建筑抗震设计规范》（GB50011-2001）⑸《砌体结构设计规范》（GB50003-2001）⑹《冷轧带肋钢筋混凝土技术规程》（JGJ95-2003,J254-2003）⑺《建筑地基处理技术规范》（JGJ79-2002,J220-2002）⑻由建设单位提供的《岩土工程勘察报告》（2006年8月）2、基本数据⑴本工程为框架结构，框架抗震等级为四级，二层，一层层高3.1。⑵本工程设计使用年限为50年。⑶本工程结构安全等级为二级，按建筑物的重要性分类，本工程抗震设防类别为丙类。⑷本工程地基基础设计等级为丙级。⑸本工程基本风压为0.3KN/m2,地面粗糙度为B类。⑹本工程上部混凝土结构环境类别为一类，±0.000以下混凝土结构环境类别为二-a类。⑺本工程抗震设防类别为丙类，抗震设防烈度为6度，设计地震分组为第1一组，设计基本地震加速度为0.05g，设计特征周期为0.35s，场地内别Ⅱ类。⑻本工程所标注尺寸以mm为单位，标高以m为单位。⑼本工程耐火等级为二级，各构件的耐火极限满足《建筑防火设计规范》（GB50016-2006）的要求。⑽未经设计许可或技术鉴定，不得改变结构的用途和使用环境。3、活荷载取值活荷载标准值（KN/m2）类别不上人屋面辅助用房卫生间楼梯备注取值0.53.02.02.0注:1.在施工和使用工程中不得超过表中取值；2.辅助用房二装荷载不得超过0.72KN/m2，卫生间不得超过0.72KN/m24、地基基础工程⑴根据建设单位提供的本工程的岩土工程勘察报告，本工程持力层为灰褐色、黄褐色硬塑分质粘土，承载力特征值征值fak=230KPa,压缩模量为8.5MPa。⑵本工程为柱下钢筋混凝土独立基础，基础埋深为自然地坪以下0.8m。⑶本工程基地对应的相对标高暂定为-1.250（相对于±0.000）。⑷基础施工前，应做好场地的排水和施工安全防护，基坑开挖后严禁淹水。⑸基坑开挖到设计标高后，经地勘、设计、监理等单位验槽合格后方可进行下一道工序的施工。⑹若施工时发现实际地质情况与设计条件不符，应及时通知设计单位与地勘部门现场处理。⑺基础工程完工后须及时回填，回填土压实系数不应小于0.94。5、砌体工程⑴本工程砌体结构施工质量控制等级为B级。⑵砌体砌筑时砂浆必须饱满，砖应充分湿润后方可砌筑。⑶块材、砂浆砌体材料强度等级部位品种±0.000以下一~二层备注2块材MU3.5（页岩空心砖）MU3.5(页岩空心砖)±0.000以上为混合砂浆±0.000以下为水泥砂浆砂浆M5M56、填充墙构造⑴填充墙墙体材料采用200厚页岩空心砖，空心砖容重≤12KN/m3。⑵填充墙应在主体结构施工完毕后，从顶层往下浇注，以防下层梁承受上层填充墙的重量。⑶掀起填充墙，后浇构造柱。⑷填充墙构造措施详表8。7、钢筋混凝土工程⑴混凝土混凝土强度等级构件基础垫层基础拉梁基础框架梁框架柱现浇梁现浇柱梁上柱构架强度等级C10C25C25C25C25C25C25C25C25⑵钢材“[”表示HPB235级钢筋，“]”表示HRB335级钢筋，“[R”为CRB550级钢筋，型钢Q235A-F。本工程现浇板受力钢筋均为HP235钢筋，K、F、N、E、D分别代表钢筋间距为200、180、150、130、100.⑶焊条HPB235级钢筋与HPB235、HRB335级钢筋焊接用E43型焊条，HRB335级钢筋之间焊接用E50型焊条。⑷钢筋混凝土保护层厚度（mm）结构环境基础垫层基础拉梁现浇梁现浇板框架柱梁上柱构架柱构架梁一类环境2515303030303二-a类环境403030⑸纵向受拉钢筋的扎搭接长度不小于1.2LaE,且不小于300；纵向受...
