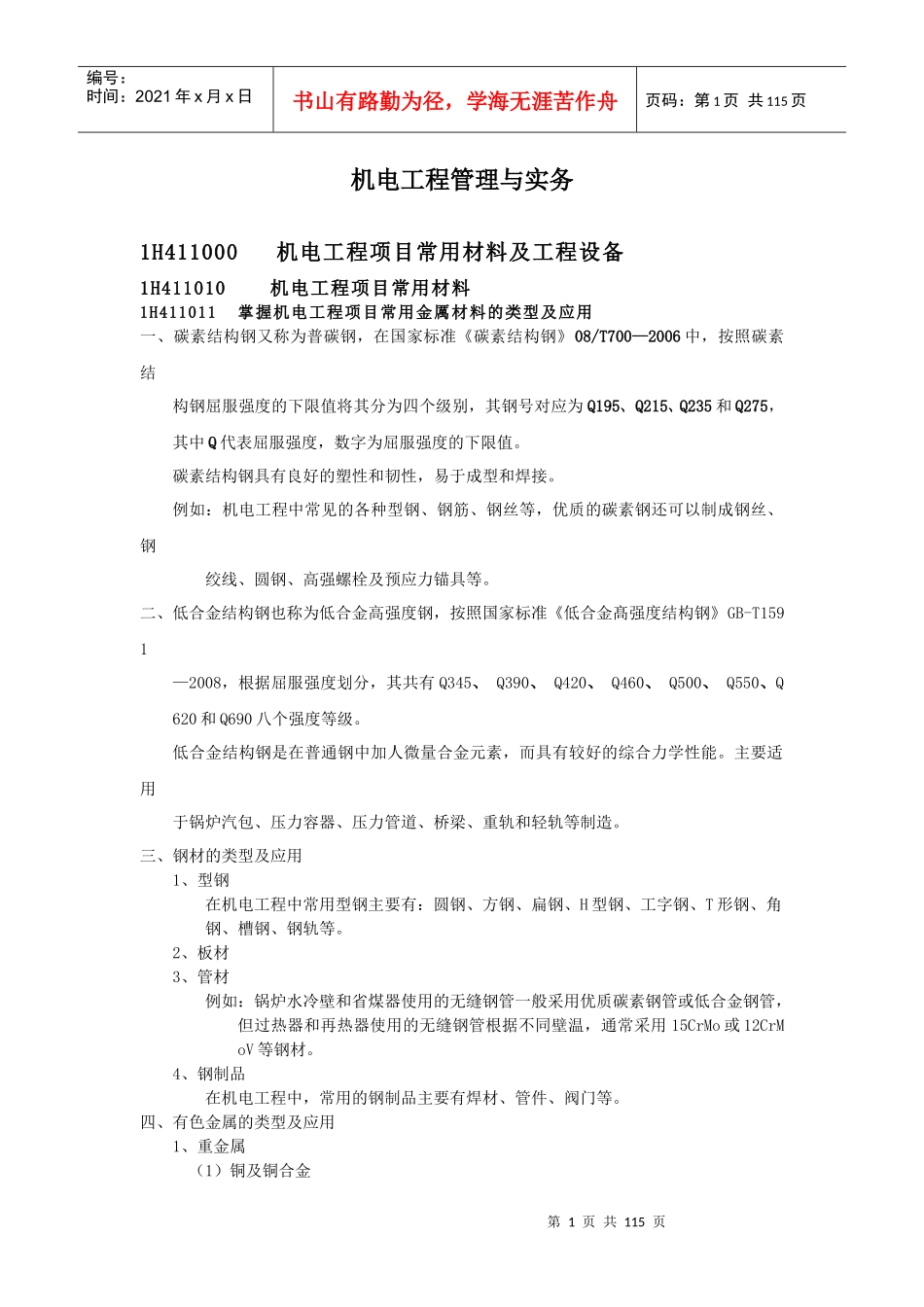

第1页共115页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共115页机电工程管理与实务1H411000机电工程项目常用材料及工程设备1H411010机电工程项目常用材料1H411011掌握机电工程项目常用金厲材料的类型及应用一、碳素结构钢又称为普碳钢，在国家标准《碳素结构钢》08/T700—2006中，按照碳素结构钢屈服强度的下限值将其分为四个级别，其钢号对应为Q195、Q215、Q235和Q275，其中Q代表屈服强度，数字为屈服强度的下限值。碳素结构钢具有良好的塑性和韧性，易于成型和焊接。例如：机电工程中常见的各种型钢、钢筋、钢丝等，优质的碳素钢还可以制成钢丝、钢绞线、圆钢、高强螺栓及预应力锚具等。二、低合金结构钢也称为低合金高强度钢，按照国家标准《低合金髙强度结构钢》GB-T1591—2008，根据屈服强度划分，其共有Q345、Q390、Q420、Q460、Q500、Q550、Q620和Q690八个强度等级。低合金结构钢是在普通钢中加人微量合金元素，而具有较好的综合力学性能。主要适用于锅炉汽包、压力容器、压力管道、桥梁、重轨和轻轨等制造。三、钢材的类型及应用1、型钢在机电工程中常用型钢主要有：圆钢、方钢、扁钢、H型钢、工字钢、T形钢、角钢、槽钢、钢轨等。2、板材3、管材例如：锅炉水冷壁和省煤器使用的无缝钢管一般采用优质碳素钢管或低合金钢管，但过热器和再热器使用的无缝钢管根据不同壁温，通常采用15CrMo或12CrMoV等钢材。4、钢制品在机电工程中，常用的钢制品主要有焊材、管件、阀门等。四、有色金属的类型及应用1、重金属（1）铜及铜合金第2页共115页第1页共115页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共115页工业纯铜密度为8.96g/cm3，具有良好的导电性、导热性以及优良的焊接性能，纯铜强度不髙，硬度较低，塑性好。在纯铜中加入合金元素制成铜合金，除了保持纯铜的优良特性外，还具有较高的强度，主要品种有黄铜、青铜、白铜。（2）锌及锌合金的特性纯锌具有一定的强度和较好的耐腐蚀性。锌合金分为变形锌合金、铸造锌合金、热镀锌合金。（3）镍及镍合金纯镍是银白色的金厲，强度较髙，塑性好，导热性差，电阻大。镍表面在有机介质溶液中会形成钝化膜保护层而有极强的耐腐蚀性，特别是耐海水腐蚀能力突出。镍合金是在镍中加入铜、铬、钼等而形成的，耐高温，耐酸碱腐蚀。1H411012掌握机电工程项目常用电气材料的类型及应用一、电线的类型及应用1、BLX型、BLV型：铝芯电线，由于其重量轻，通常用于架空线路尤其是长途输电线路。2、BX、BV型：铜芯电线被广泛采用在机电工程中，但由于橡皮绝缘电线生产工艺比聚氯乙烯绝缘电线复杂，且橡皮绝缘的绝缘物中某些化学成分会对铜产生化学作用，虽然这种作用轻微，但仍是一种缺陷，所以在机电工程中被聚氯乙烯绝缘电线基本替代。3、RV型：铜芯软线主要采用在需柔性连接的可动部位。4、BVV型：多芯的平形或圆形塑料护套，可用在电气设备内配线，较多地出现在家用电器内的固定接线，但型号不是常规线路用的BVV硬线，而是RVV，为铜芯塑料绝缘塑料护套多芯软线。例如：一般家庭和办公室照明通常采用BV型或BX型聚氯乙烯绝缘铜芯线作为电源连接线；机电工程现场中的电焊机至焊钳的连线多采用RV型聚氯乙烯绝缘平形铜芯软线，这是因为电焊位置不固定，多移动。二、电缆的类型及应用1、VLV型、VV型电力电缆：不能受机械外力作用，适用于室内、隧道内及管道内敷设。2、VLV22型、VV22型电缆：能承受机械外力作用，但不能承受大的拉力，可敷设在地下。3、VLV32型、VV32型电缆：能承受机械外力作用，且可承受相当大的拉力，可敷设在竖井内、髙层建筑的电缆竖井内，且适用于潮湿场所。4、YFLV型、YJV型电力电缆：主要是高压电力电缆，随着下标的变化与前述各型电缆相同，说明可敷设的场所。例如：舟山至宁波的海底电缆使用的是VV95型铜芯聚氯乙婦绝缘聚氯乙烯护套内粗钢丝铠装电缆，因为它可以承受较大的拉力，具有防腐蚀能力，且适用于敷设在水中；但浦东新区大连路隧道中敷设的跨黄浦江电力电缆却采用的是YJV型铜芯交联聚乙烯绝缘聚氯乙烯护套电缆，因为在隧道里电缆不会受到机慽外力作用，也第3页共1...
