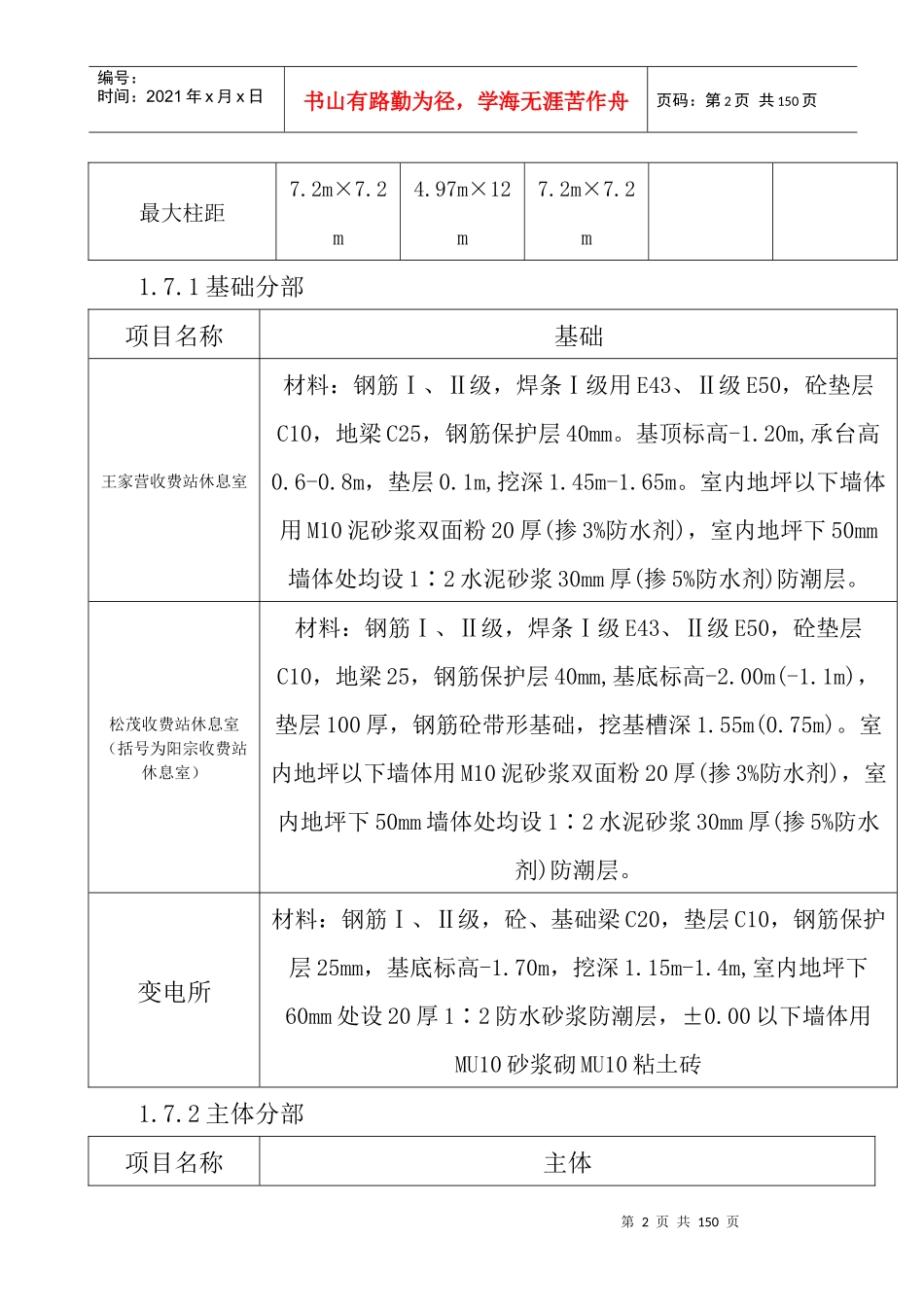

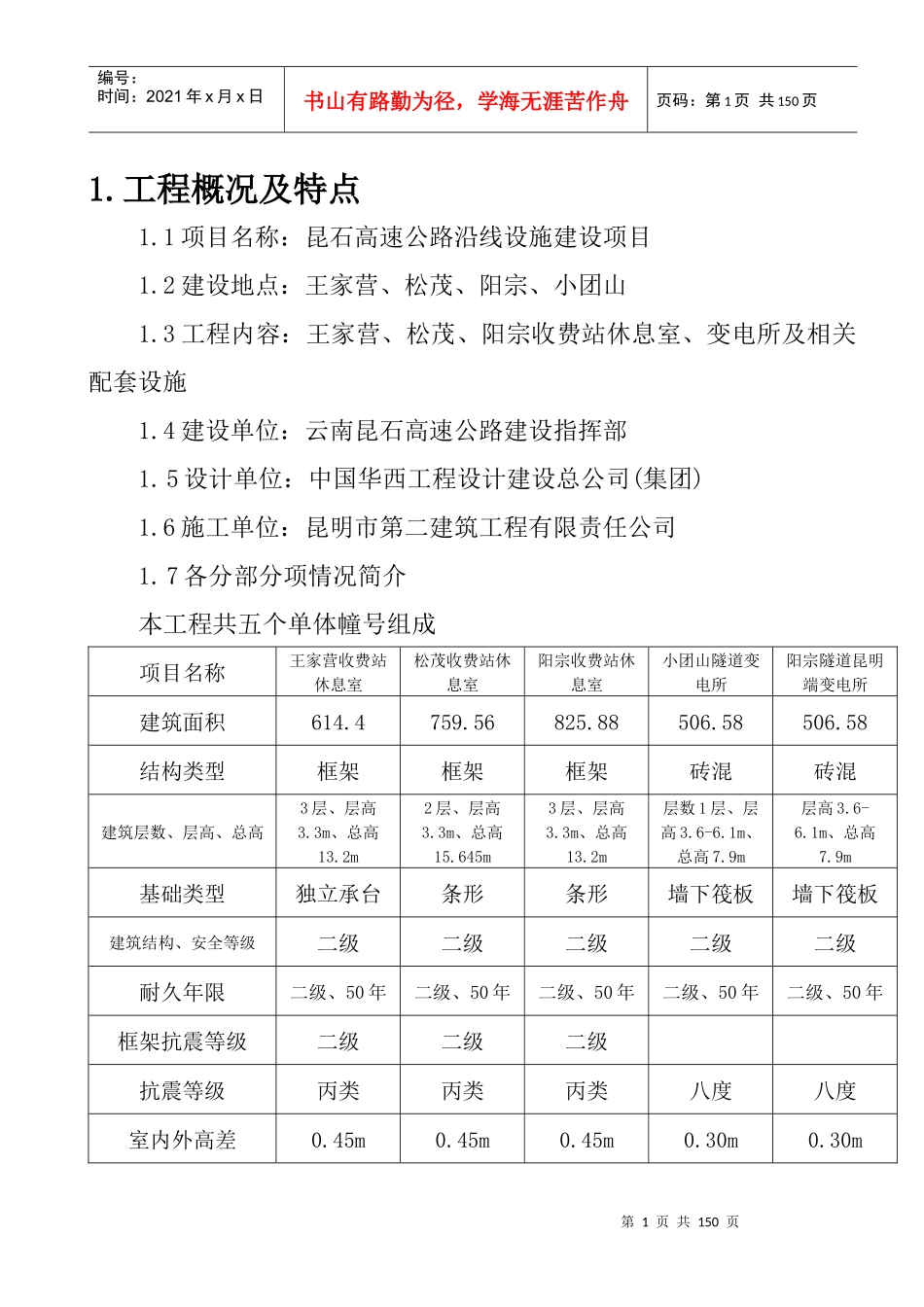

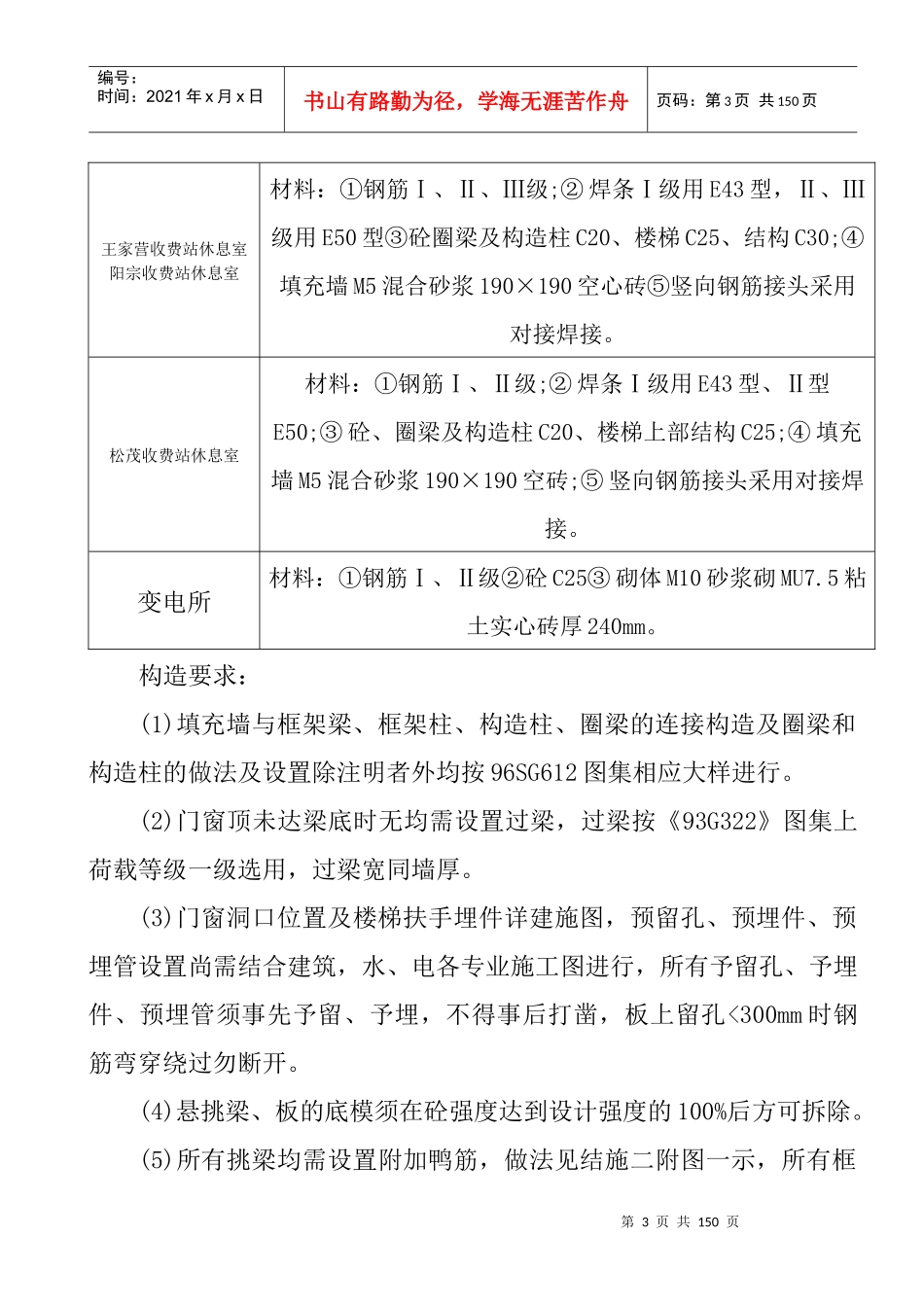

第1页共150页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共150页1.工程概况及特点1.1项目名称：昆石高速公路沿线设施建设项目1.2建设地点：王家营、松茂、阳宗、小团山1.3工程内容：王家营、松茂、阳宗收费站休息室、变电所及相关配套设施1.4建设单位：云南昆石高速公路建设指挥部1.5设计单位：中国华西工程设计建设总公司(集团)1.6施工单位：昆明市第二建筑工程有限责任公司1.7各分部分项情况简介本工程共五个单体幢号组成项目名称王家营收费站休息室松茂收费站休息室阳宗收费站休息室小团山隧道变电所阳宗隧道昆明端变电所建筑面积614.4759.56825.88506.58506.58结构类型框架框架框架砖混砖混建筑层数、层高、总高3层、层高3.3m、总高13.2m2层、层高3.3m、总高15.645m3层、层高3.3m、总高13.2m层数1层、层高3.6-6.1m、总高7.9m层高3.6-6.1m、总高7.9m基础类型独立承台条形条形墙下筏板墙下筏板建筑结构、安全等级二级二级二级二级二级耐久年限二级、50年二级、50年二级、50年二级、50年二级、50年框架抗震等级二级二级二级抗震等级丙类丙类丙类八度八度室内外高差0.45m0.45m0.45m0.30m0.30m第2页共150页第1页共150页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共150页最大柱距7.2m×7.2m4.97m×12m7.2m×7.2m1.7.1基础分部项目名称基础王家营收费站休息室材料：钢筋Ⅰ、Ⅱ级，焊条Ⅰ级用E43、Ⅱ级E50，砼垫层C10，地梁C25，钢筋保护层40mm。基顶标高-1.20m,承台高0.6-0.8m，垫层0.1m,挖深1.45m-1.65m。室内地坪以下墙体用M10泥砂浆双面粉20厚(掺3%防水剂)，室内地坪下50mm墙体处均设1∶2水泥砂浆30mm厚(掺5%防水剂)防潮层。松茂收费站休息室（括号为阳宗收费站休息室）材料：钢筋Ⅰ、Ⅱ级，焊条Ⅰ级E43、Ⅱ级E50，砼垫层C10，地梁25，钢筋保护层40mm,基底标高-2.00m(-1.1m)，垫层100厚，钢筋砼带形基础，挖基槽深1.55m(0.75m)。室内地坪以下墙体用M10泥砂浆双面粉20厚(掺3%防水剂)，室内地坪下50mm墙体处均设1∶2水泥砂浆30mm厚(掺5%防水剂)防潮层。变电所材料：钢筋Ⅰ、Ⅱ级，砼、基础梁C20，垫层C10，钢筋保护层25mm，基底标高-1.70m，挖深1.15m-1.4m,室内地坪下60mm处设20厚1∶2防水砂浆防潮层，±0.00以下墙体用MU10砂浆砌MU10粘土砖1.7.2主体分部项目名称主体第3页共150页第2页共150页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共150页王家营收费站休息室阳宗收费站休息室材料：①钢筋Ⅰ、Ⅱ、Ⅲ级;②焊条Ⅰ级用E43型，Ⅱ、Ⅲ级用E50型③砼圈梁及构造柱C20、楼梯C25、结构C30;④填充墙M5混合砂浆190×190空心砖⑤竖向钢筋接头采用对接焊接。松茂收费站休息室材料：①钢筋Ⅰ、Ⅱ级;②焊条Ⅰ级用E43型、Ⅱ型E50;③砼、圈梁及构造柱C20、楼梯上部结构C25;④填充墙M5混合砂浆190×190空砖;⑤竖向钢筋接头采用对接焊接。变电所材料：①钢筋Ⅰ、Ⅱ级②砼C25③砌体M10砂浆砌MU7.5粘土实心砖厚240mm。构造要求：(1)填充墙与框架梁、框架柱、构造柱、圈梁的连接构造及圈梁和构造柱的做法及设置除注明者外均按96SG612图集相应大样进行。(2)门窗顶未达梁底时无均需设置过梁，过梁按《93G322》图集上荷载等级一级选用，过梁宽同墙厚。(3)门窗洞口位置及楼梯扶手埋件详建施图，预留孔、预埋件、预埋管设置尚需结合建筑，水、电各专业施工图进行，所有予留孔、予埋件、预埋管须事先予留、予埋，不得事后打凿，板上留孔<300mm时钢筋弯穿绕过勿断开。(4)悬挑梁、板的底模须在砼强度达到设计强度的100%后方可拆除。(5)所有挑梁均需设置附加鸭筋，做法见结施二附图一示，所有框第4页共150页第3页共150页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共150页架梁及净跨>6米非框架梁均需设置附加鸭筋。(6)结构保护层厚度：板为15mm，梁、柱为25mm。(7)所有现浇钢筋砼梁、板，当跨度等于或大于4米时，模板应按0.3%L(L短向跨长)高度起拱。(8)斜坡楼面应采用干硬性砼进行浇灌，避免砼离析，浇水养护时间不少于14天。1.7.3建筑装饰装修分部收费站休息室：(1)楼地面：门厅及走道花岗岩，其余防滑地...
