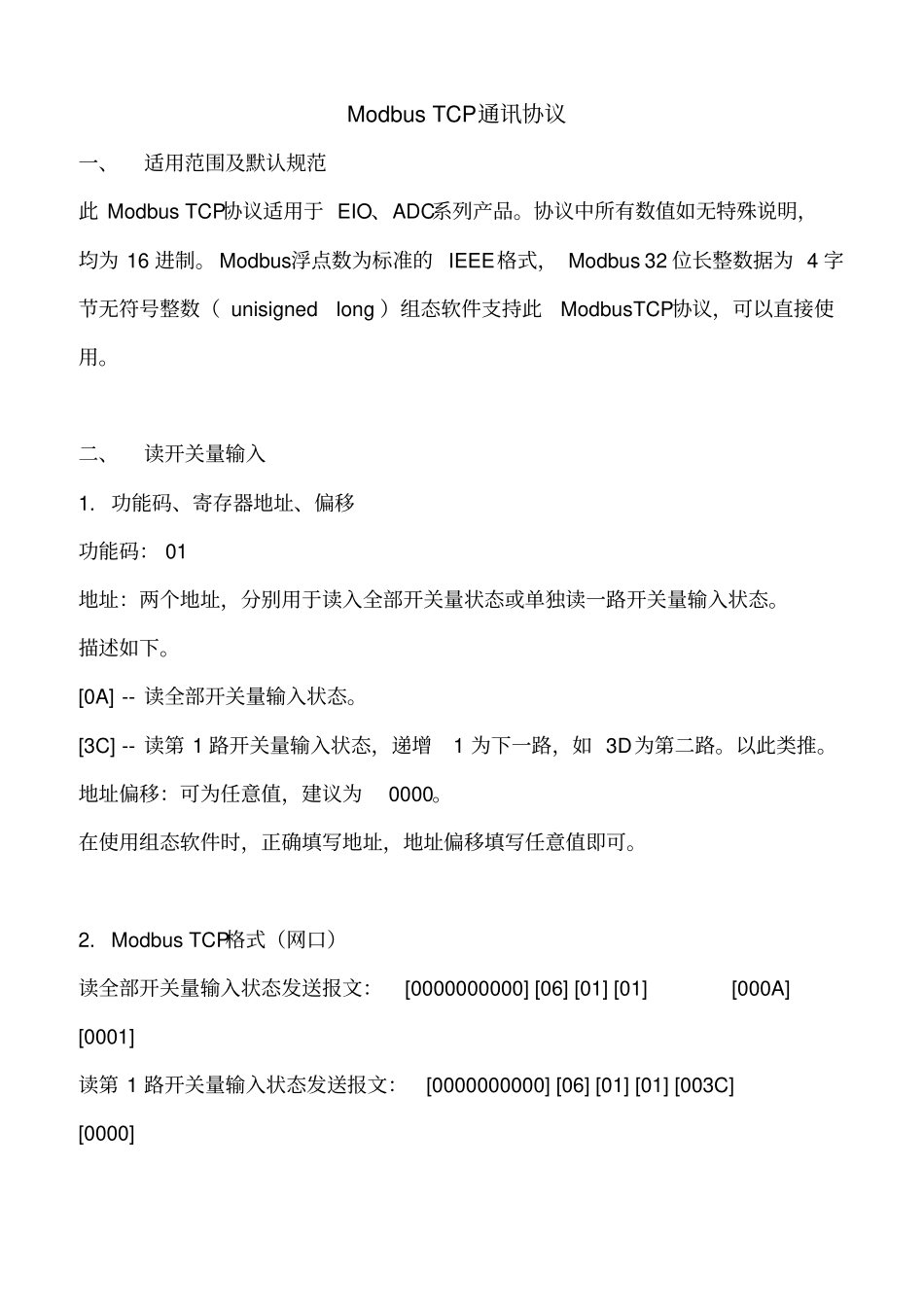

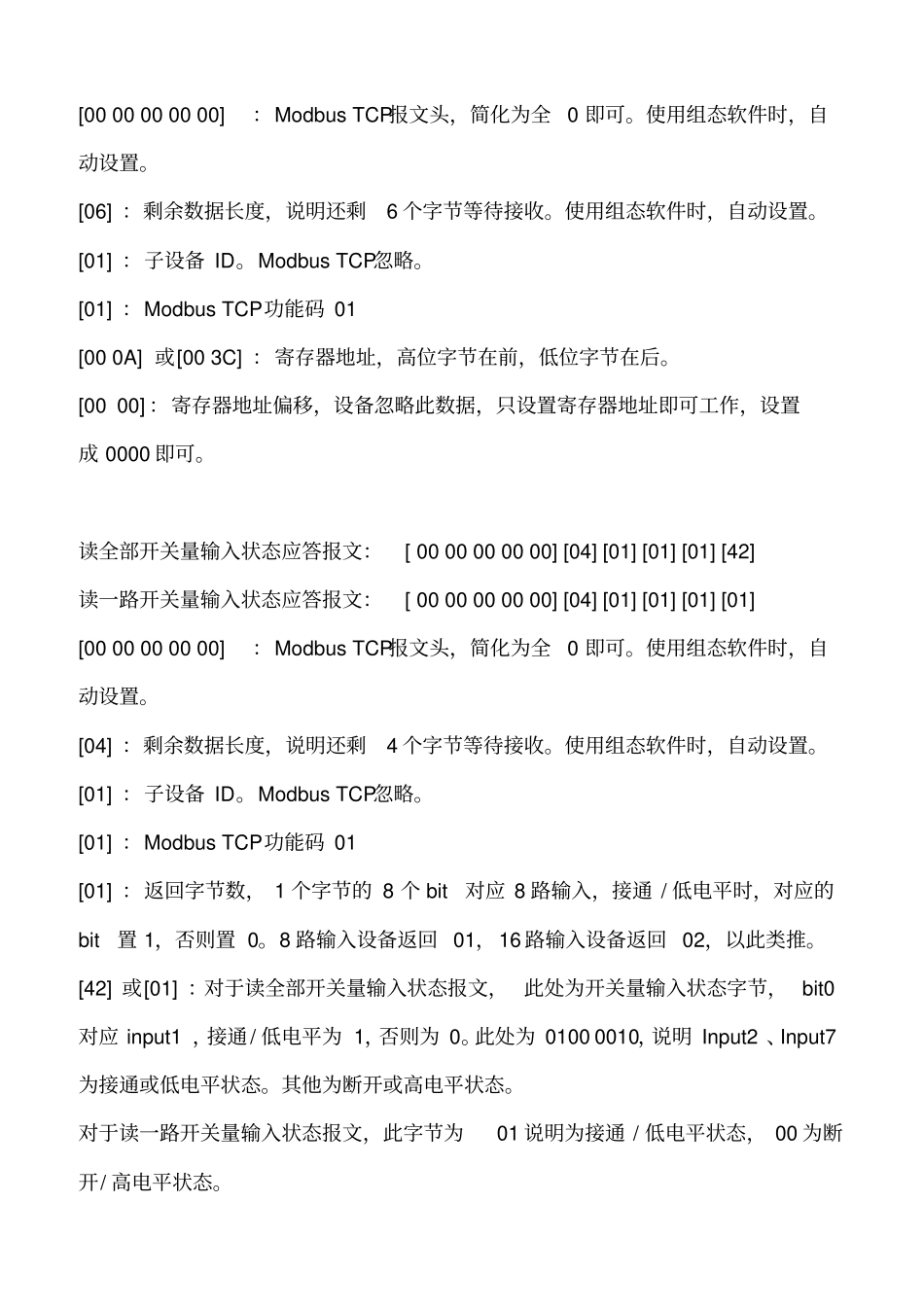

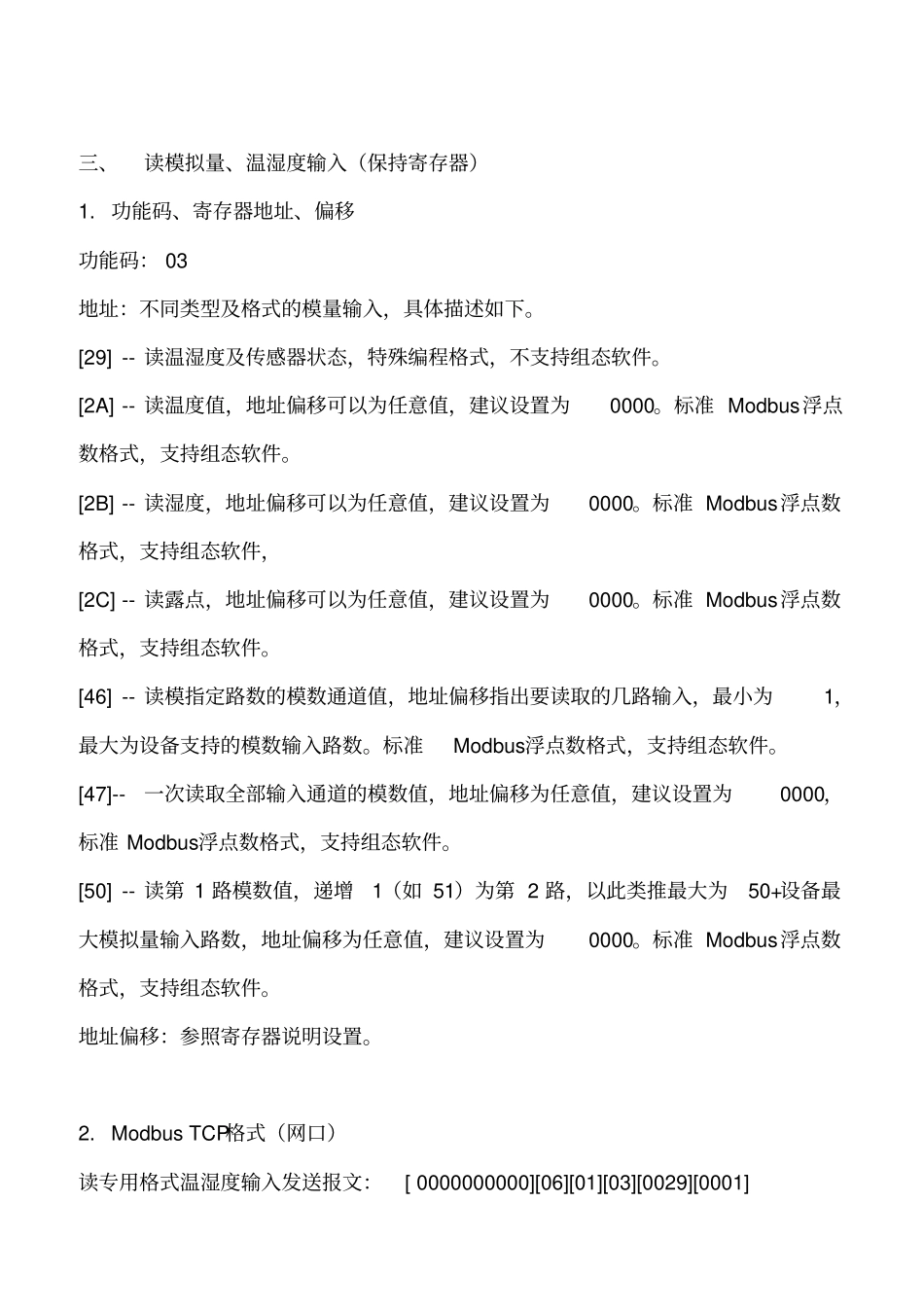

ModbusTCP通讯协议一、适用范围及默认规范此ModbusTCP协议适用于EIO、ADC系列产品。协议中所有数值如无特殊说明，均为16进制。Modbus浮点数为标准的IEEE格式，Modbus32位长整数据为4字节无符号整数（unisignedlong）组态软件支持此ModbusTCP协议，可以直接使用。二、读开关量输入1.功能码、寄存器地址、偏移功能码：01地址：两个地址，分别用于读入全部开关量状态或单独读一路开关量输入状态。描述如下。[0A]--读全部开关量输入状态。[3C]--读第1路开关量输入状态，递增1为下一路，如3D为第二路。以此类推。地址偏移：可为任意值，建议为0000。在使用组态软件时，正确填写地址，地址偏移填写任意值即可。2.ModbusTCP格式（网口）读全部开关量输入状态发送报文：[0000000000][06][01][01][000A][0001]读第1路开关量输入状态发送报文：[0000000000][06][01][01][003C][0000][0000000000]：ModbusTCP报文头，简化为全0即可。使用组态软件时，自动设置。[06]：剩余数据长度，说明还剩6个字节等待接收。使用组态软件时，自动设置。[01]：子设备ID。ModbusTCP忽略。[01]：ModbusTCP功能码01[000A]或[003C]：寄存器地址，高位字节在前，低位字节在后。[0000]：寄存器地址偏移，设备忽略此数据，只设置寄存器地址即可工作，设置成0000即可。读全部开关量输入状态应答报文：[0000000000][04][01][01][01][42]读一路开关量输入状态应答报文：[0000000000][04][01][01][01][01][0000000000]：ModbusTCP报文头，简化为全0即可。使用组态软件时，自动设置。[04]：剩余数据长度，说明还剩4个字节等待接收。使用组态软件时，自动设置。[01]：子设备ID。ModbusTCP忽略。[01]：ModbusTCP功能码01[01]：返回字节数，1个字节的8个bit对应8路输入，接通/低电平时，对应的bit置1，否则置0。8路输入设备返回01，16路输入设备返回02，以此类推。[42]或[01]：对于读全部开关量输入状态报文，此处为开关量输入状态字节，bit0对应input1，接通/低电平为1，否则为0。此处为01000010，说明Input2、Input7为接通或低电平状态。其他为断开或高电平状态。对于读一路开关量输入状态报文，此字节为01说明为接通/低电平状态，00为断开/高电平状态。三、读模拟量、温湿度输入（保持寄存器）1.功能码、寄存器地址、偏移功能码：03地址：不同类型及格式的模量输入，具体描述如下。[29]--读温湿度及传感器状态，特殊编程格式，不支持组态软件。[2A]--读温度值，地址偏移可以为任意值，建议设置为0000。标准Modbus浮点数格式，支持组态软件。[2B]--读湿度，地址偏移可以为任意值，建议设置为0000。标准Modbus浮点数格式，支持组态软件，[2C]--读露点，地址偏移可以为任意值，建议设置为0000。标准Modbus浮点数格式，支持组态软件。[46]--读模指定路数的模数通道值，地址偏移指出要读取的几路输入，最小为1，最大为设备支持的模数输入路数。标准Modbus浮点数格式，支持组态软件。[47]--一次读取全部输入通道的模数值，地址偏移为任意值，建议设置为0000，标准Modbus浮点数格式，支持组态软件。[50]--读第1路模数值，递增1（如51）为第2路，以此类推最大为50+设备最大模拟量输入路数，地址偏移为任意值，建议设置为0000。标准Modbus浮点数格式，支持组态软件。地址偏移：参照寄存器说明设置。2.ModbusTCP格式（网口）读专用格式温湿度输入发送报文：[0000000000][06][01][03][0029][0001]读标准格式温度输入发送报文：[0000000000][06][01][03][002A][0000]读第1路模拟量输入发送报文：[0000000000][06][01][03][0050][0000]一次读2路模拟量输入发送报文：[0000000000][06][01][03][0046][0002]一次读所有模拟量输入发送报文：[0000000000][06][01][03][0047][0000][0000000000]：ModbusTCP报文头，简化为全0即可。使用组态软件时，自动设置。[06]：剩余数据长度，说明整个报文还剩6个字节。使用组态软件时，自动设置。[01]：子设备ID。ModbusTCP忽略。[03]：ModbusTCP功能码03[0029]：寄存器地址，高位字节在前，低位字节在后。参考寄存器地址说明。[0000]：寄存器地址偏移，参考寄存器地址说明读专用格式温湿度输入应答报文...
