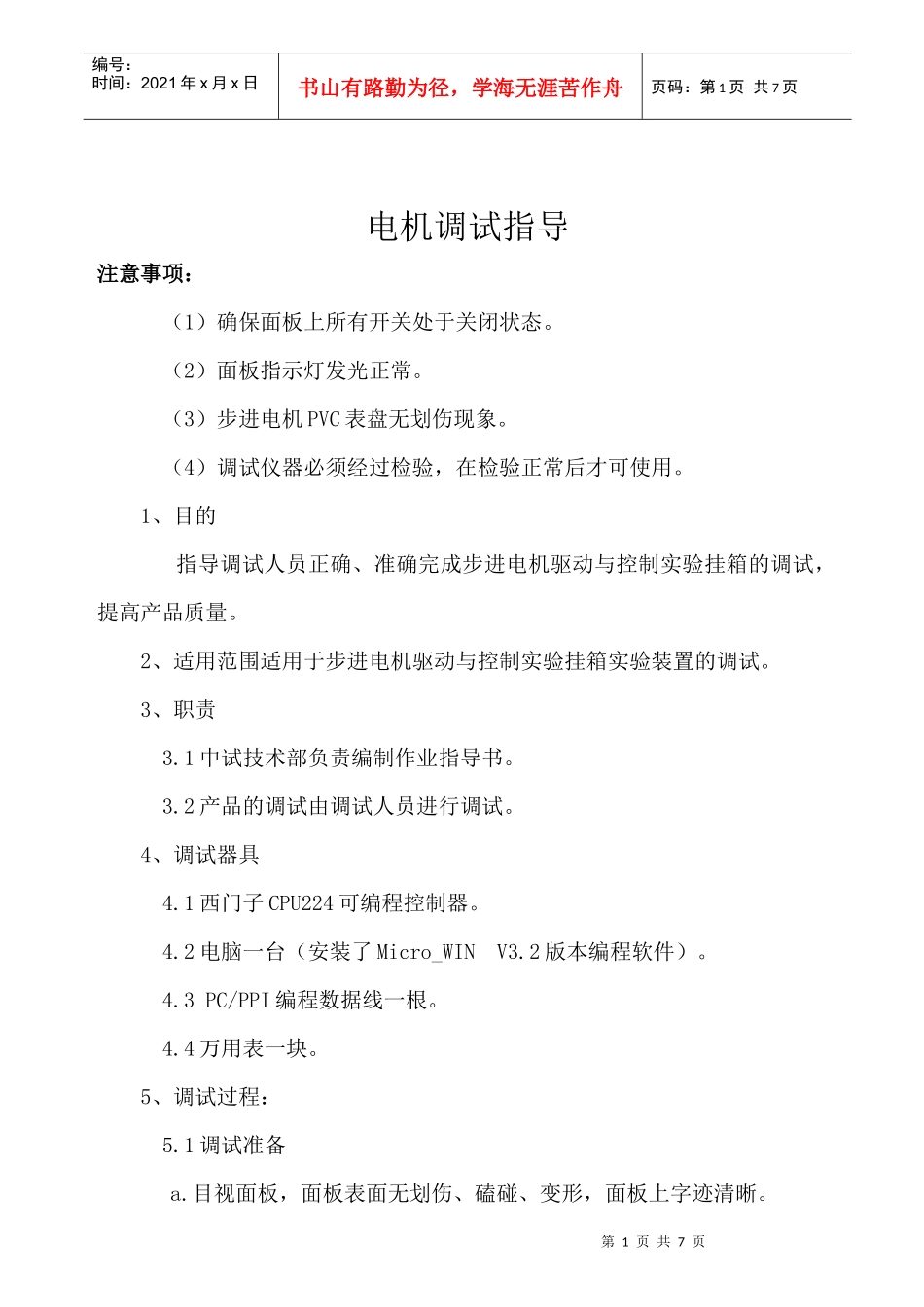

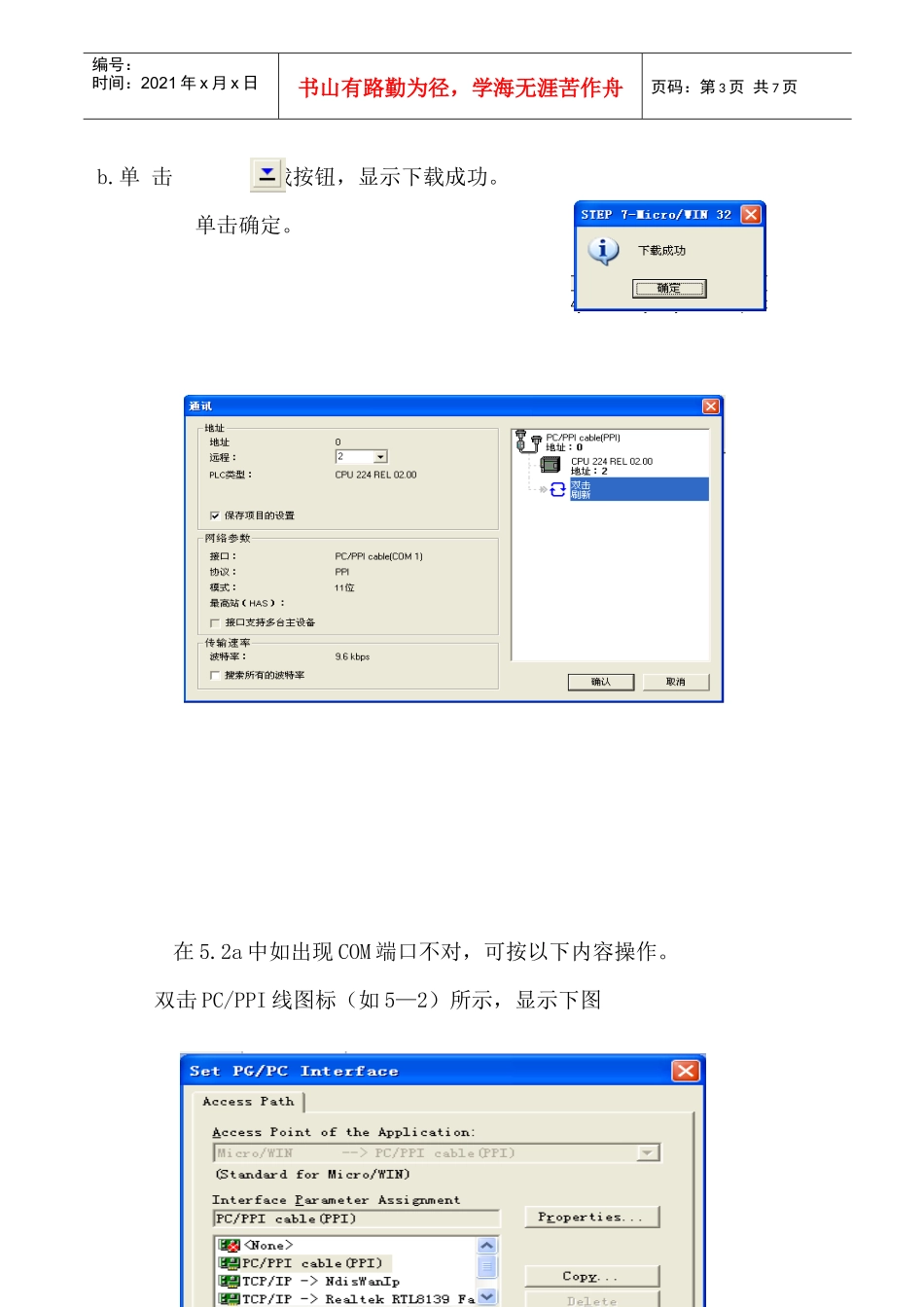

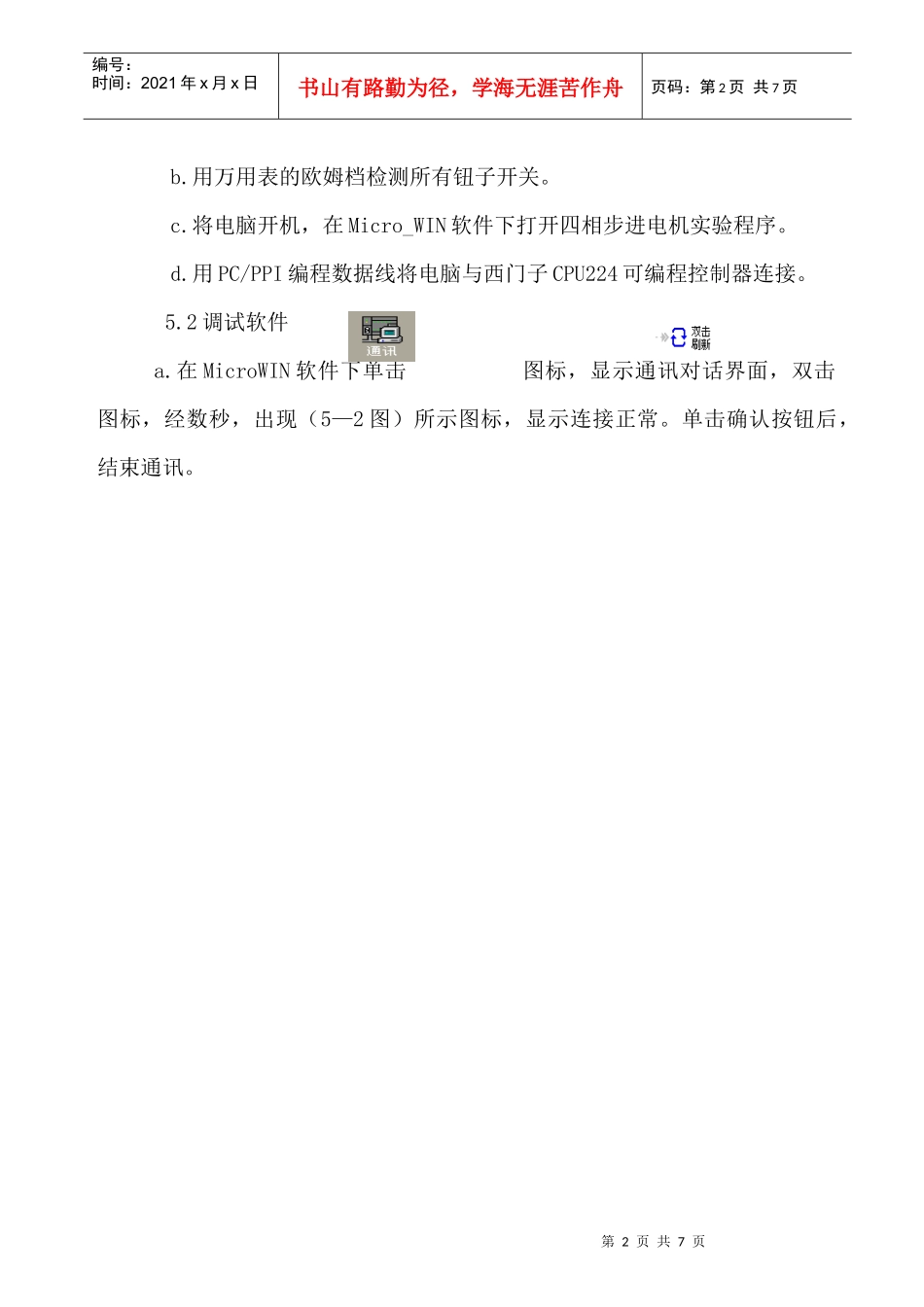

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页电机调试指导注意事项：（1）确保面板上所有开关处于关闭状态。（2）面板指示灯发光正常。（3）步进电机PVC表盘无划伤现象。（4）调试仪器必须经过检验，在检验正常后才可使用。1、目的指导调试人员正确、准确完成步进电机驱动与控制实验挂箱的调试，提高产品质量。2、适用范围适用于步进电机驱动与控制实验挂箱实验装置的调试。3、职责3.1中试技术部负责编制作业指导书。3.2产品的调试由调试人员进行调试。4、调试器具4.1西门子CPU224可编程控制器。4.2电脑一台（安装了Micro_WINV3.2版本编程软件）。4.3PC/PPI编程数据线一根。4.4万用表一块。5、调试过程：5.1调试准备a.目视面板，面板表面无划伤、磕碰、变形，面板上字迹清晰。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页b.用万用表的欧姆档检测所有钮子开关。c.将电脑开机，在Micro_WIN软件下打开四相步进电机实验程序。d.用PC/PPI编程数据线将电脑与西门子CPU224可编程控制器连接。5.2调试软件a.在MicroWIN软件下单击图标，显示通讯对话界面，双击图标，经数秒，出现（5—2图）所示图标，显示连接正常。单击确认按钮后，结束通讯。第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页b.单击下载按钮，显示下载成功。单击确定。在5.2a中如出现COM端口不对，可按以下内容操作。双击PC/PPI线图标（如5—2）所示，显示下图第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页再单击Properties...按钮，显示下图。在COMPort:处切换COM1和COM2口。最后单击OK按钮。5.3硬件连接按下列要求连接导线输入接线关系I0.0K1I0.1K2I0.2K3I0.3ST第6页共7页第5页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共7页I0.4SFI0.5SR输出接线关系Q0.0AQ0.1BQ0.2CQ0.3D此外，面板电源接PLC电源，面板COM口接PLC的COM口。5.4运行调试a..在电脑上，单击运行按钮后显示右图，单击确定，结束对话框。CPU在运行状态下工作。b.四拍调试程序（单四拍程序和双四拍程序）运行时必须关闭单双八拍钮子开关，第7页共7页第6页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共7页且单四拍和双四拍钮子开关不可同时打开。（1）拨动单四拍钮子开关，选择单四拍程序；拨动启动开关，启动程序。四相步进电机按单四拍运行，模拟指示灯同步运行。（2）拨动双四拍钮子开关，选择双四拍程序；拨动启动开关，启动程序。四相步进电机按双四拍运行，模拟指示灯同步运行。c.单双八拍调试程序。打开单双八拍开关，选择单双八拍程序；打开启动开关，启动程序。步进电机按单双把拍运行。注意：在步进电机调试的任何时刻均可拨动正反切换开关，改变运行程序，从而改变步进电机的运行方向。6、送检
