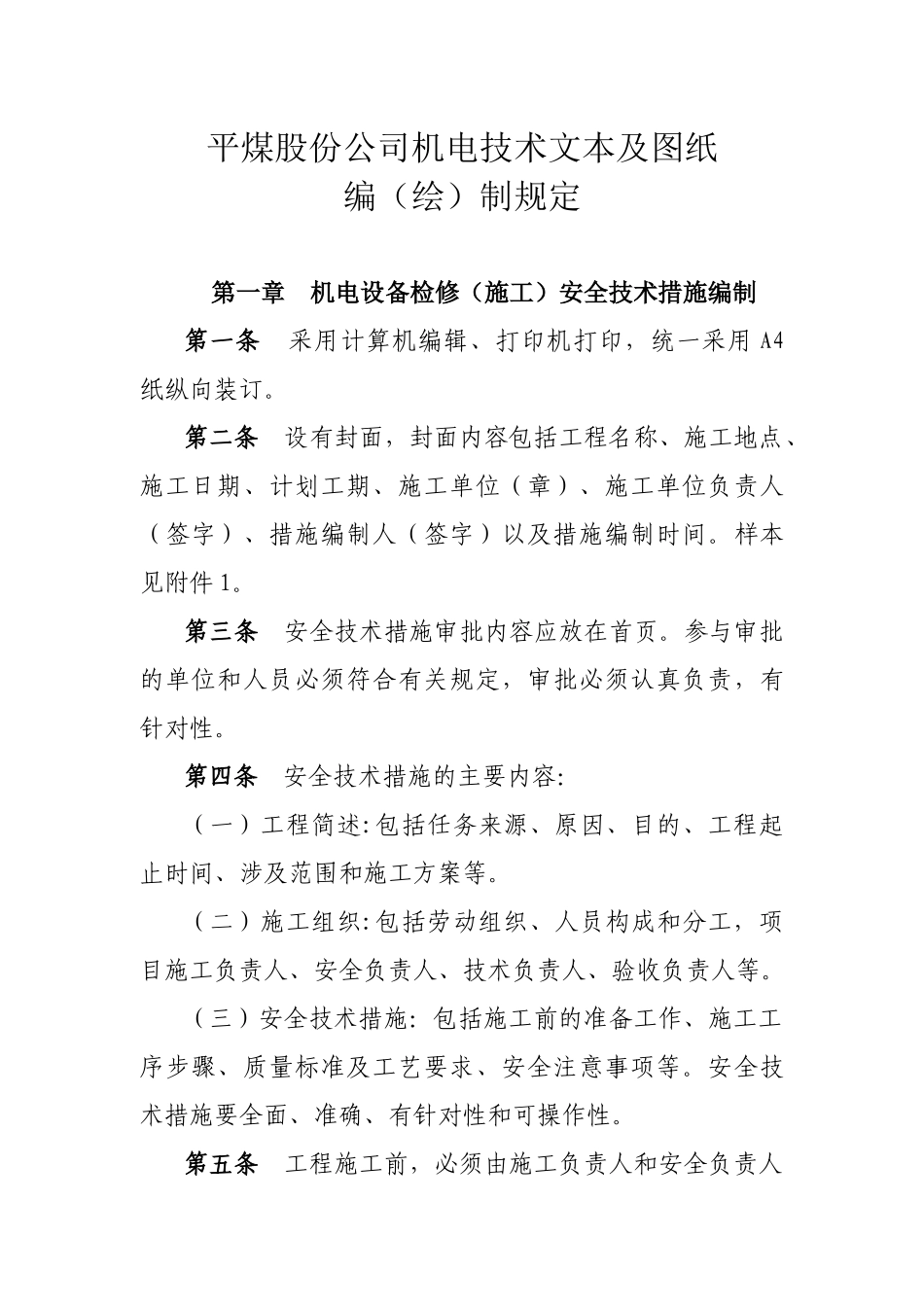

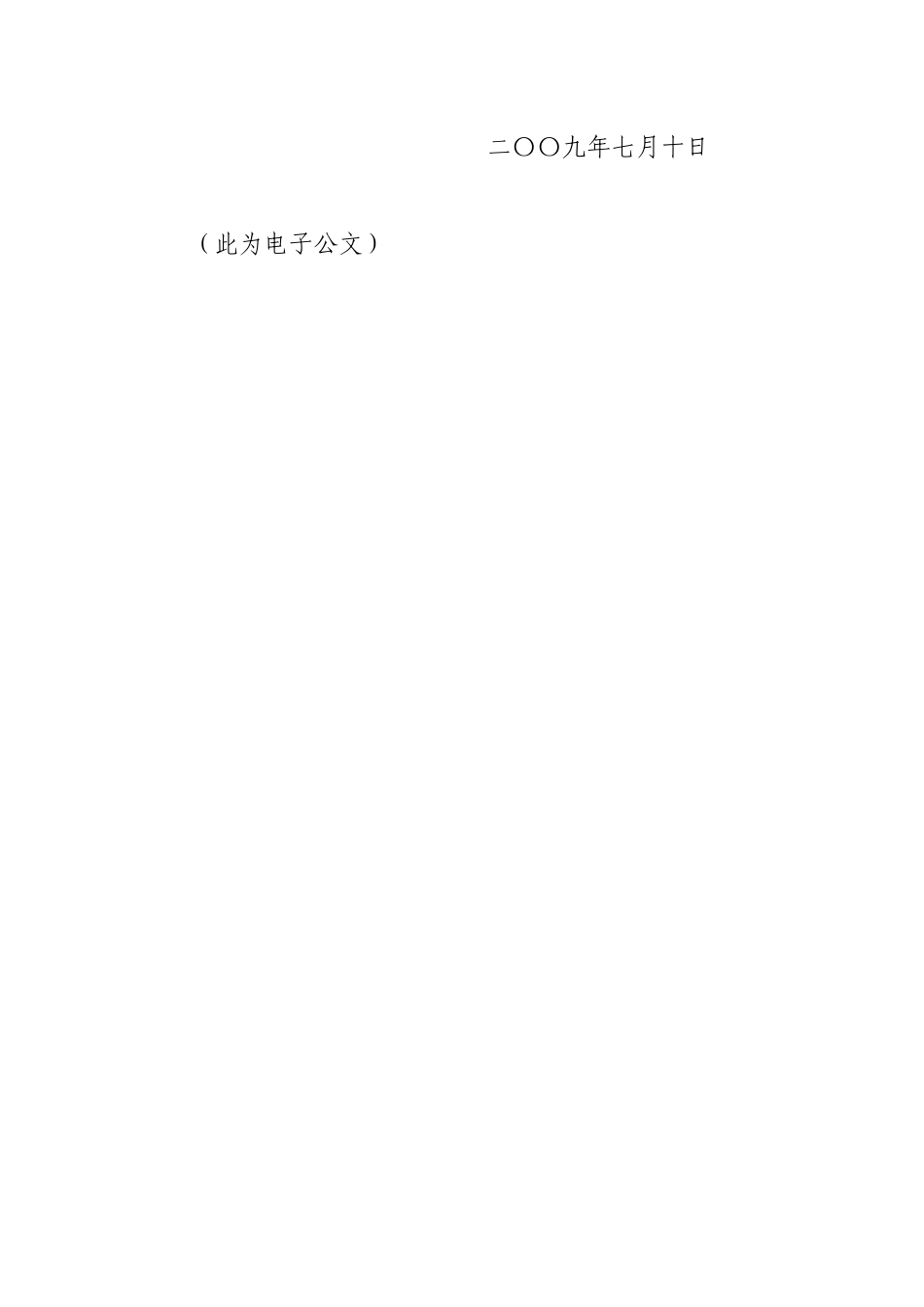

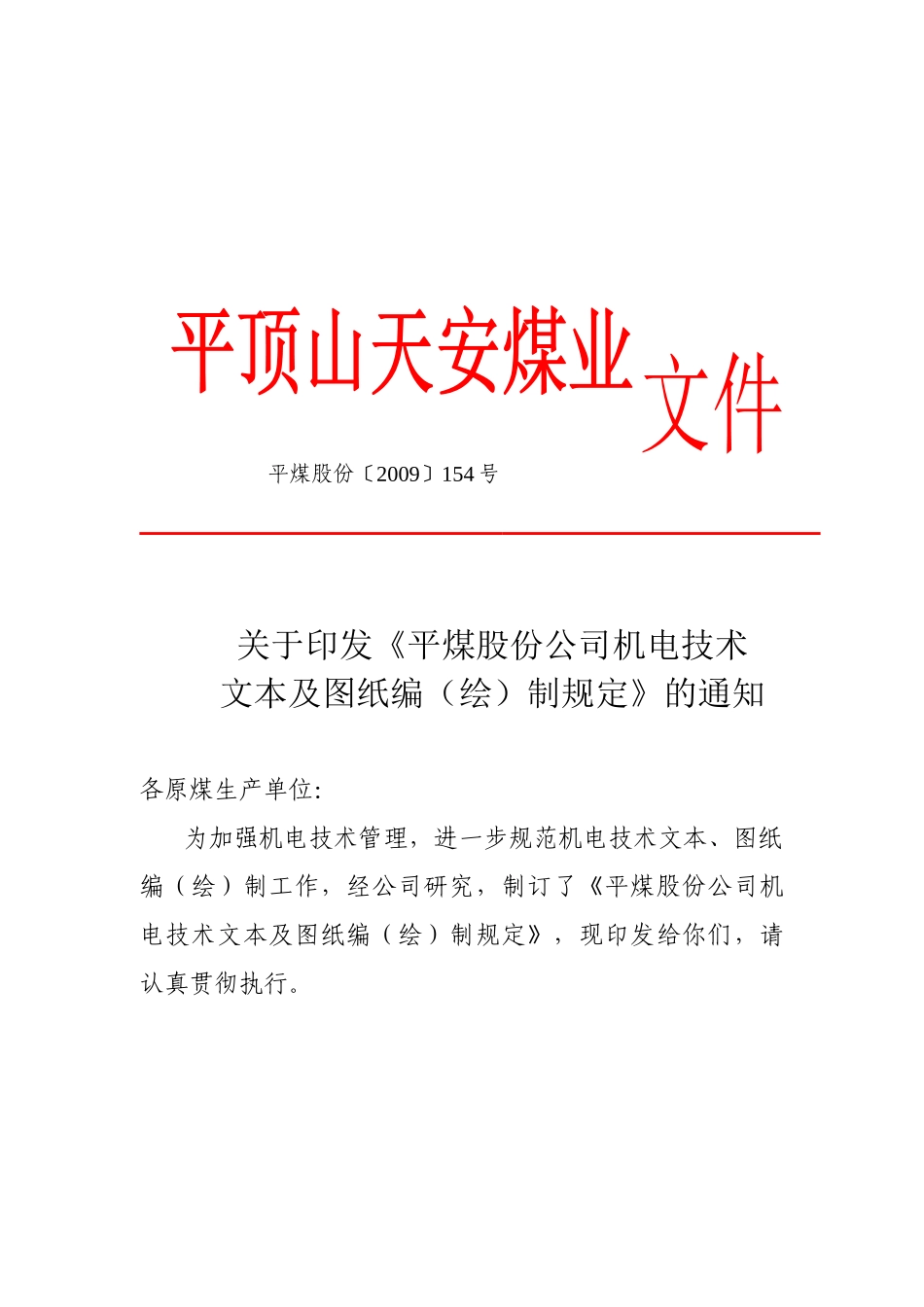

平煤股份〔2009〕154号关于印发《平煤股份公司机电技术文本及图纸编（绘）制规定》的通知各原煤生产单位：为加强机电技术管理，进一步规范机电技术文本、图纸编（绘）制工作，经公司研究，制订了《平煤股份公司机电技术文本及图纸编（绘）制规定》，现印发给你们，请认真贯彻执行。二〇〇九年七月十日（此为电子公文）平煤股份公司机电技术文本及图纸编（绘）制规定第一章机电设备检修（施工）安全技术措施编制第一条采用计算机编辑、打印机打印，统一采用A4纸纵向装订。第二条设有封面，封面内容包括工程名称、施工地点、施工日期、计划工期、施工单位（章）、施工单位负责人（签字）、措施编制人（签字）以及措施编制时间。样本见附件1。第三条安全技术措施审批内容应放在首页。参与审批的单位和人员必须符合有关规定，审批必须认真负责，有针对性。第四条安全技术措施的主要内容：（一）工程简述:包括任务来源、原因、目的、工程起止时间、涉及范围和施工方案等。（二）施工组织:包括劳动组织、人员构成和分工，项目施工负责人、安全负责人、技术负责人、验收负责人等。（三）安全技术措施：包括施工前的准备工作、施工工序步骤、质量标准及工艺要求、安全注意事项等。安全技术措施要全面、准确、有针对性和可操作性。第五条工程施工前，必须由施工负责人和安全负责人组织所有参加施工人员，认真学习安全技术措施和施工方案，并进行签字，签名页附在安全技术措施之后。第六条施工工程交叉、上下作业时，必须分项制定安全措施。第七条安全技术措施条理清楚，文字准确简练、语句通顺、逻辑性强。第八条检修结束后，检修单位要认真总结检修经验教训，并将总结、检修记录和安全技术措施一并妥善保存。第二章设备停产检修计划编制第九条采用计算机编辑、打印机打印，B4纸横向装订，文字部分每页可分两栏，图表部分可根据需要分栏或不分栏。第十条设有封面，封面应有机电设备检修计划字样，有矿长（经理）、生产副矿长（副经理）、机电副矿长（副经理）、总工程师、调度室主任、机电科长签名，有检修日期、单位名称并加盖单位行政印章。样本见附件2。第十一条设备停产检修计划内容有以下部分组成：（一）停产检修具体时间，生产系统影响范围,涉及到人员提升运输,应注明人员下井、升井路线。（二）停产检修工作领导组织机构，若涉及到矿井反风演习时，要成立反风演习领导组织机构。（三）重点检修项目内容及工序。工序要合理平衡，避免相互影响（四）检修安全技术措施。第十二条机电设备停产影响生产范围表：表格内容包括序号、项目、时间安排、影响范围等。样本见附件3。第十三条机电设备检修计划总表:表格内容包括序号、检修单位、检修项目、检修内容、检修时间（工时）、施工负责人、安全技术负责人、科室负责人、备注等。样本见附件4。第十四条对于重大机电检修项目，还必须制定单项检修计划表，内容包括检检修项目、检修施工顺序、检修时间进度计划、分项工时、总工时、劳动组织、检修质量标准、安全注意事项。样本见附件5。若劳动组织、检修质量标准、安全注意事项内容多，表中放不下，也可在表外单独表述。第三章矿井供电系统图绘制第十五条图纸必须采用计算机绘制，原图必须采用打印机打印。第十六条图纸幅面尽量采用标准图幅，用粗实线画出图框。第十七条标题栏位于图纸的右下角。标题栏由名称（包括图纸名称和单位名称并加盖公章）、图纸编号、签字区（包括制图、审核、设计、机电科长、机电副总、机电副矿长）、签字日期、图纸总张数和第几张、制图日期样本见附件6。第十八条电气设备、元件等平行布置，连线呈水平或垂直布置，图线宽度应按图样的类型和尺寸大小选择，线路采用单线条表示，不同的电压等级线路应采用不同粗细的线条表示，图纸若采用彩色线条绘制，颜色代表的电压等级要符合有关规定。第十九条矿井井上供电系统图按照开关柜主接线方案绘制，井上设备和设施图形符号按GB/T4728-2000标准绘制；井下设备和设施图形符号按MT／T570—1996标准绘制。第二十条同一个变电所或配电点的电气设备要用矩形点划线线框框起来。第二十一条图上至少要标注出变电所名称，设备编...
