直流系统反事故演习实施方案VIP免费

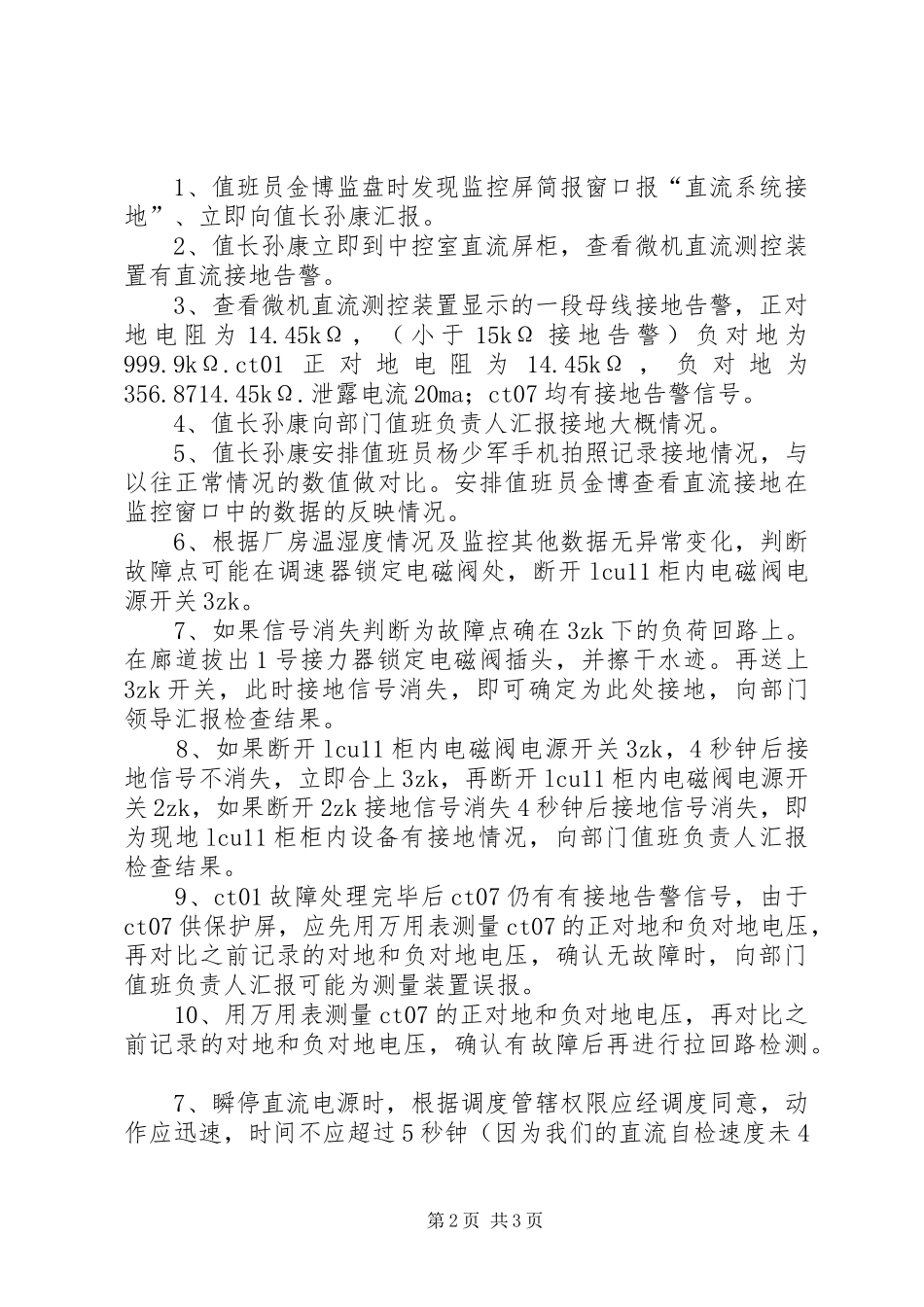

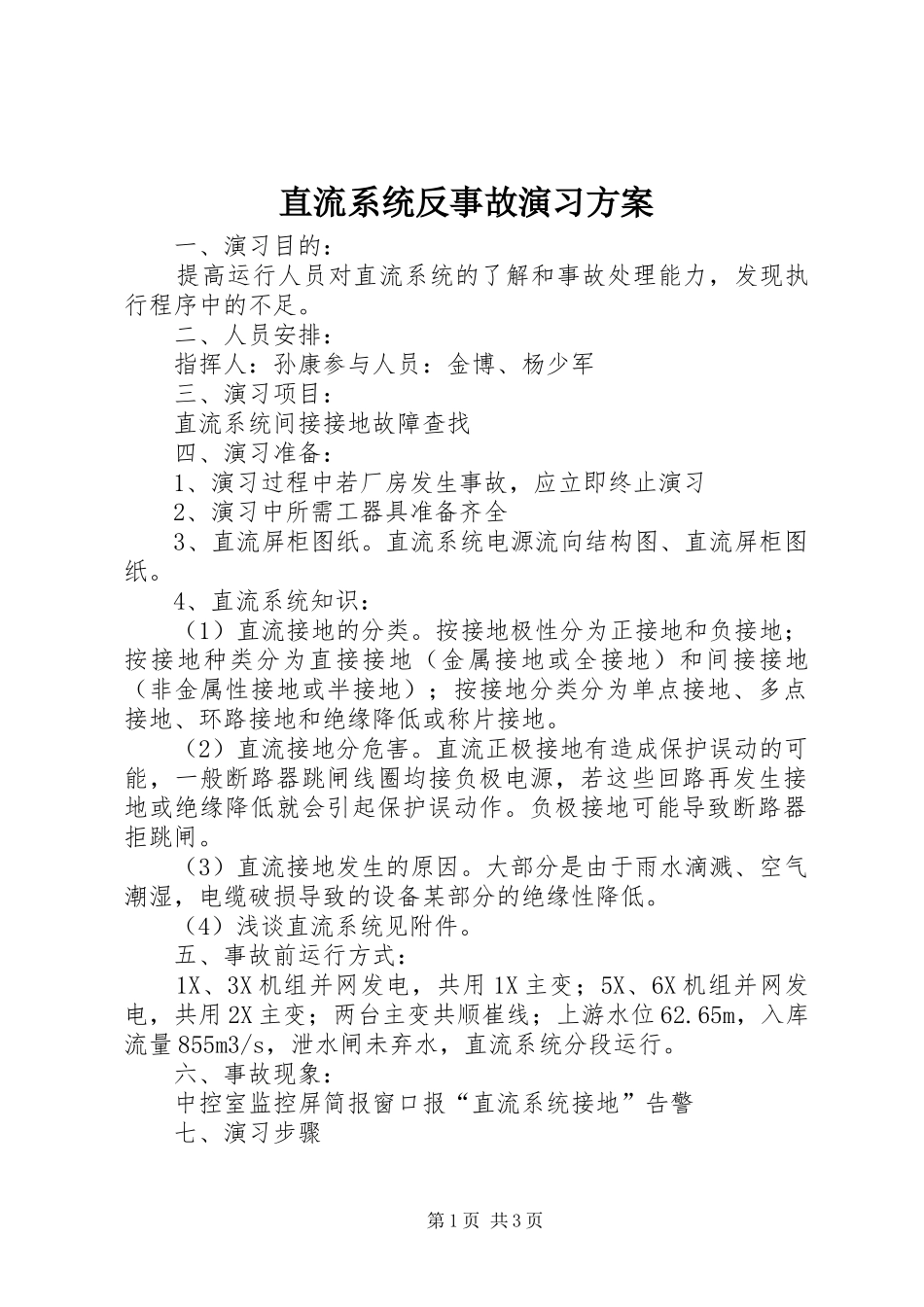

直流系统反事故演习方案一、演习目的：提高运行人员对直流系统的了解和事故处理能力，发现执行程序中的不足。二、人员安排：指挥人：孙康参与人员：金博、杨少军三、演习项目：直流系统间接接地故障查找四、演习准备：1、演习过程中若厂房发生事故，应立即终止演习2、演习中所需工器具准备齐全3、直流屏柜图纸。直流系统电源流向结构图、直流屏柜图纸。4、直流系统知识：（1）直流接地的分类。按接地极性分为正接地和负接地；按接地种类分为直接接地（金属接地或全接地）和间接接地（非金属性接地或半接地）；按接地分类分为单点接地、多点接地、环路接地和绝缘降低或称片接地。（2）直流接地分危害。直流正极接地有造成保护误动的可能，一般断路器跳闸线圈均接负极电源，若这些回路再发生接地或绝缘降低就会引起保护误动作。负极接地可能导致断路器拒跳闸。（3）直流接地发生的原因。大部分是由于雨水滴溅、空气潮湿，电缆破损导致的设备某部分的绝缘性降低。（4）浅谈直流系统见附件。五、事故前运行方式：1X、3X机组并网发电，共用1X主变；5X、6X机组并网发电，共用2X主变；两台主变共顺崔线；上游水位62.65m，入库流量855m3/s，泄水闸未弃水，直流系统分段运行。六、事故现象：中控室监控屏简报窗口报“直流系统接地”告警七、演习步骤第1页共3页1、值班员金博监盘时发现监控屏简报窗口报“直流系统接地”、立即向值长孙康汇报。2、值长孙康立即到中控室直流屏柜，查看微机直流测控装置有直流接地告警。3、查看微机直流测控装置显示的一段母线接地告警，正对地电阻为14.45kΩ，（小于15kΩ接地告警）负对地为999.9kΩ.ct01正对地电阻为14.45kΩ，负对地为356.8714.45kΩ.泄露电流20ma；ct07均有接地告警信号。4、值长孙康向部门值班负责人汇报接地大概情况。5、值长孙康安排值班员杨少军手机拍照记录接地情况，与以往正常情况的数值做对比。安排值班员金博查看直流接地在监控窗口中的数据的反映情况。6、根据厂房温湿度情况及监控其他数据无异常变化，判断故障点可能在调速器锁定电磁阀处，断开lcu11柜内电磁阀电源开关3zk。7、如果信号消失判断为故障点确在3zk下的负荷回路上。在廊道拔出1号接力器锁定电磁阀插头，并擦干水迹。再送上3zk开关，此时接地信号消失，即可确定为此处接地，向部门领导汇报检查结果。8、如果断开lcu11柜内电磁阀电源开关3zk，4秒钟后接地信号不消失，立即合上3zk，再断开lcu11柜内电磁阀电源开关2zk，如果断开2zk接地信号消失4秒钟后接地信号消失，即为现地lcu11柜柜内设备有接地情况，向部门值班负责人汇报检查结果。9、ct01故障处理完毕后ct07仍有有接地告警信号，由于ct07供保护屏，应先用万用表测量ct07的正对地和负对地电压，再对比之前记录的对地和负对地电压，确认无故障时，向部门值班负责人汇报可能为测量装置误报。10、用万用表测量ct07的正对地和负对地电压，再对比之前记录的对地和负对地电压，确认有故障后再进行拉回路检测。7、瞬停直流电源时，根据调度管辖权限应经调度同意，动作应迅速，时间不应超过5秒钟（因为我们的直流自检速度未4第2页共3页秒），以防止失去保护电源的时间过长，可能导致控制回路和保护回路重大事故发生；停备机组和设备可不请示调度同意，自行拉回路检查。10、由于一号机组在开机状态，断开ct07必须向中调说明原因，值长孙康向中调说明原因请示短时间断开，中调同意后，立即断开ct07，如果接地信号立即消失，送上ct07开关，向中调汇报检查情况，再，向部门值班负责人汇报情况。11、若拉路查找也不能找到，则应作为重大缺陷及时汇报部门值班负责人。八、演习结束1、值长宣布演习结束2、打扫现场第3页共3页
