某城市汽车客运东站施工组织设计VIP免费

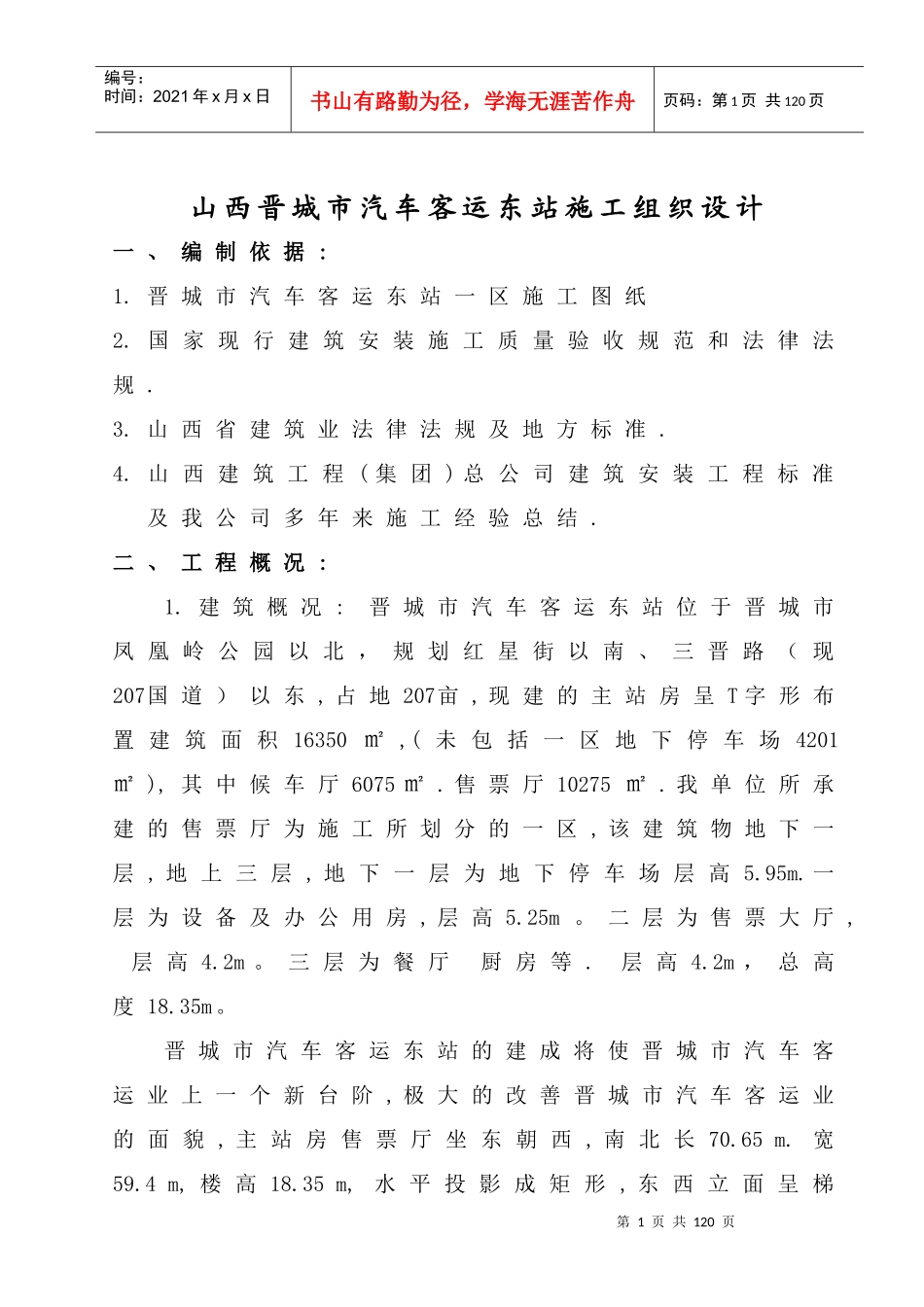

第1页共120页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共120页山西晋城市汽车客运东站施工组织设计一、编制依据:1.晋城市汽车客运东站一区施工图纸2.国家现行建筑安装施工质量验收规范和法律法规.3.山西省建筑业法律法规及地方标准.4.山西建筑工程(集团)总公司建筑安装工程标准及我公司多年来施工经验总结.二、工程概况:1.建筑概况:晋城市汽车客运东站位于晋城市凤凰岭公园以北，规划红星街以南、三晋路（现207国道）以东,占地207亩,现建的主站房呈T字形布置建筑面积16350㎡,(未包括一区地下停车场4201㎡),其中候车厅6075㎡.售票厅10275㎡.我单位所承建的售票厅为施工所划分的一区,该建筑物地下一层,地上三层,地下一层为地下停车场层高5.95m.一层为设备及办公用房,层高5.25m。二层为售票大厅,层高4.2m。三层为餐厅厨房等.层高4.2m，总高度18.35m。晋城市汽车客运东站的建成将使晋城市汽车客运业上一个新台阶,极大的改善晋城市汽车客运业的面貌,主站房售票厅坐东朝西,南北长70.65m.宽59.4m,楼高18.35m,水平投影成矩形,东西立面呈梯第2页共120页第1页共120页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共120页形状.外墙面装修以玻璃幕墙为主,面砖和涂料为辅;内墙面为喷大白浆墙面,穿孔石膏板吸音墙面及面砖墙面;楼地面有水泥沙浆、地板砖大理石楼面;外墙保温采用聚笨板保温;顶棚为轻钢龙骨石膏板吊顶,轻钢龙骨矿棉吸音吊顶、条行铝扣板吊顶.整个楼内设有一部电梯,两部扶梯,两部楼梯。2.结构概况:本工程为钢筋混凝土框架结构,基础底板分-13.5m,-10.5m,-10m和-8.5m四部分,基础底板分1000和900厚两种筏板基础,基底均座落在第四层砂岩上.柱子由筏板上做起,在-6.25m处设置300厚地面混凝土底板,拉梁,外墙为300厚钢筋混凝土剪力墙,内隔墙为粘土砖砌体.上部结构为框架结构,外墙200厚加气混凝土砌块,内墙为100厚加气混凝土砌块,墙体按每3m设一构造柱的做法,加强墙体的抗震性能.本工程采用III级螺纹钢,主体混凝土强度均为C30,+0.000以下为C30S6抗渗混凝土.3、安装工程概况:该工程是汽车交运系统的一栋综合性大楼。其安装工程主要包括：给排水工程：设有给水泵，自动排污泵，各类型给排水管，洗脸盆，浴盆，洗涤盆，淋浴器，大小便器，矩形水箱等。第3页共120页第2页共120页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共120页消防工程：设有消火栓泵，DN25~DN150热镀锌钢管，DN65~DN150无缝钢管，各类喷头，室内消火栓等消防设备与部件。电气工程：设有高压配电柜，低压配电柜，各类配电箱，照明灯具配置，UPS、EPS不间断电源配置，电梯及与之相配套的电缆、电线、桥架、钢管、各类开关等。弱电工程：包括消防弱电和楼宇安防系统，其中主要设施有：报警联动一体机器，消防联动控制器，消防电话机柜，广播控制柜，楼层显示器，消防通讯分机，电视摄像机，感烟探测器，消火栓按钮，手动报警按钮，路由器，扬声器及信息插座、电视终端等。通风空调工程：设有溴化锂制冷机组，新风机组，冷却水泵，玻璃钢冷却塔，新风机组，离心通风机，排烟风机,送风机，屋顶风机，空调机，恒温恒室空调机，风机盘管等设备及其部件。4、场地自然地质条件该工程场地属丘陵地区，区内绝对标高介于749.37~76949m之间，建筑物场地西高东低、北高南低，西侧为山丘、东侧为沟壑。建筑抗震设防烈度6度，设计地基承载力特征值为300Kpa，地下水位埋深在地表以下。第4页共120页第3页共120页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共120页建筑场地地层自上而下依秩为：第⑴层：四系全新统Q4杂填土，厚度约0．5～3m；第⑵层：第四系全新统Q3粉质粘土，厚度约1．20～2．70m；第⑶层：Q2粉质粘土厚度约0．50～9．80m。第4层强风化砂质细砂岩、泥质砂岩、泥岩（C3s）。5、本工程采用的技术规范、规程本工程的施工应参照国家或行业发布的有关施工规范、技术规程执行。（1）、《建筑工程施工质量验收统一标准》GB50300—2001（2）、《建筑地基处理技术规范》JGJ79—2002（3）、《人民防空工程施工及验收规范》GB50134—2004...
