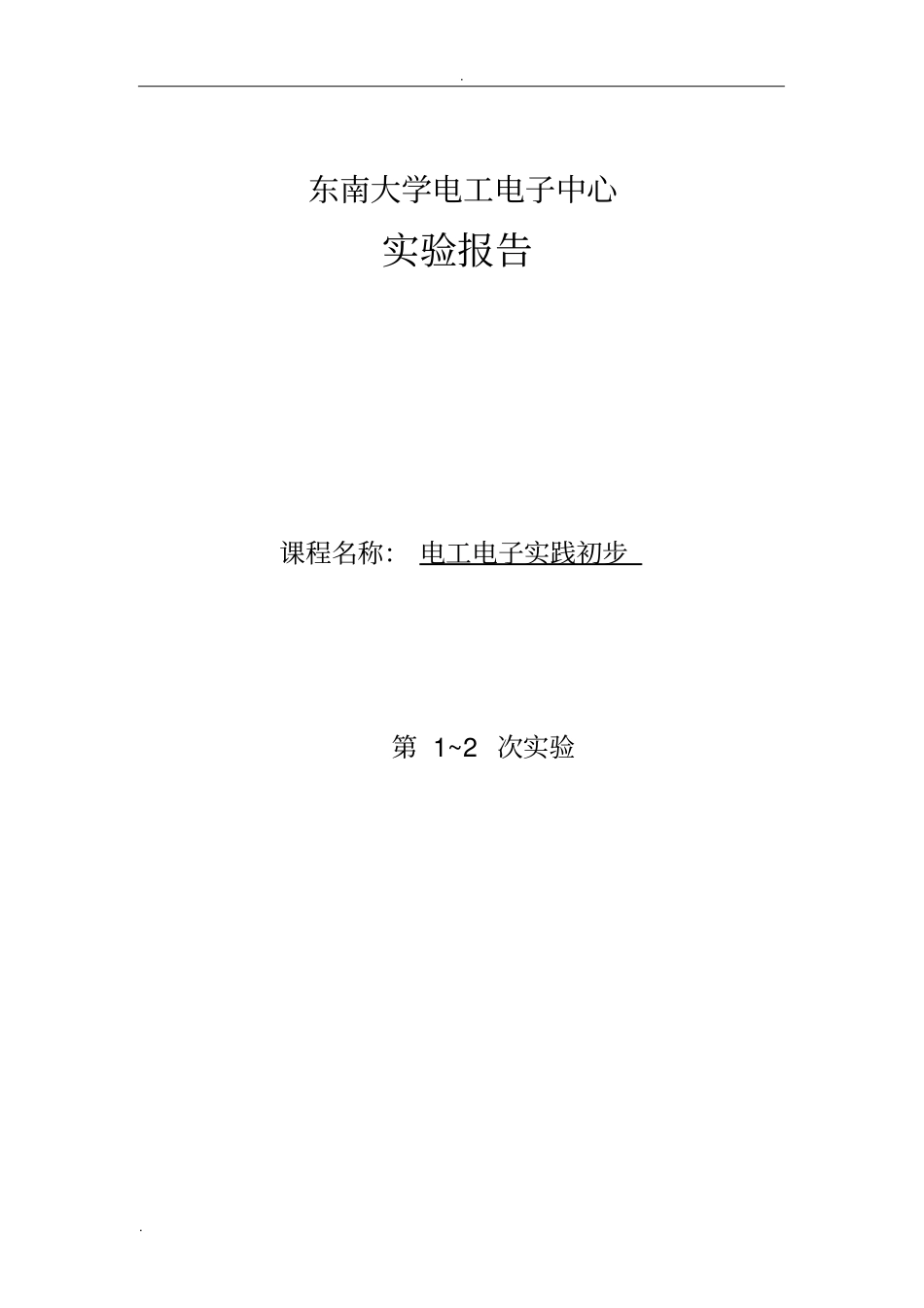

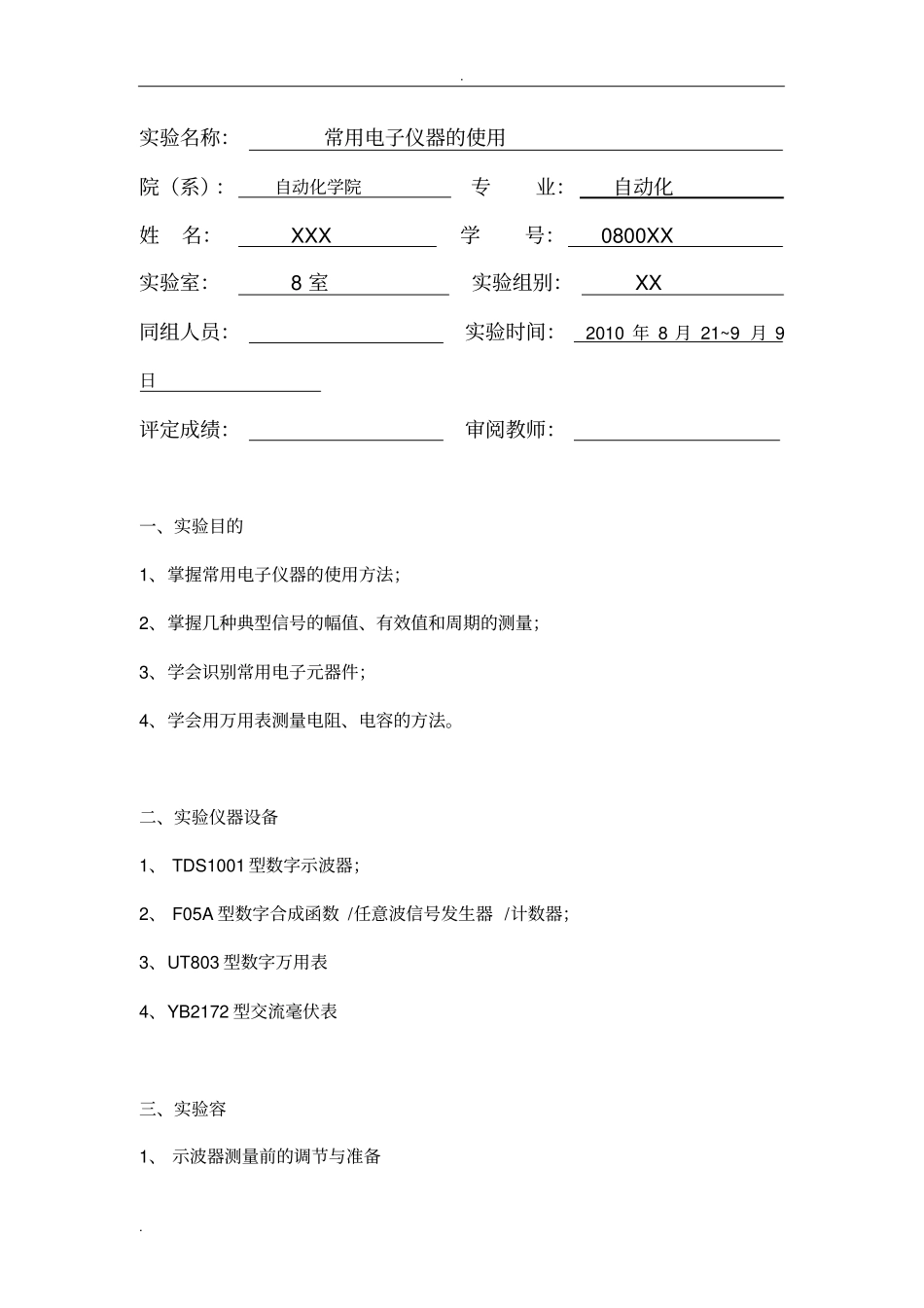

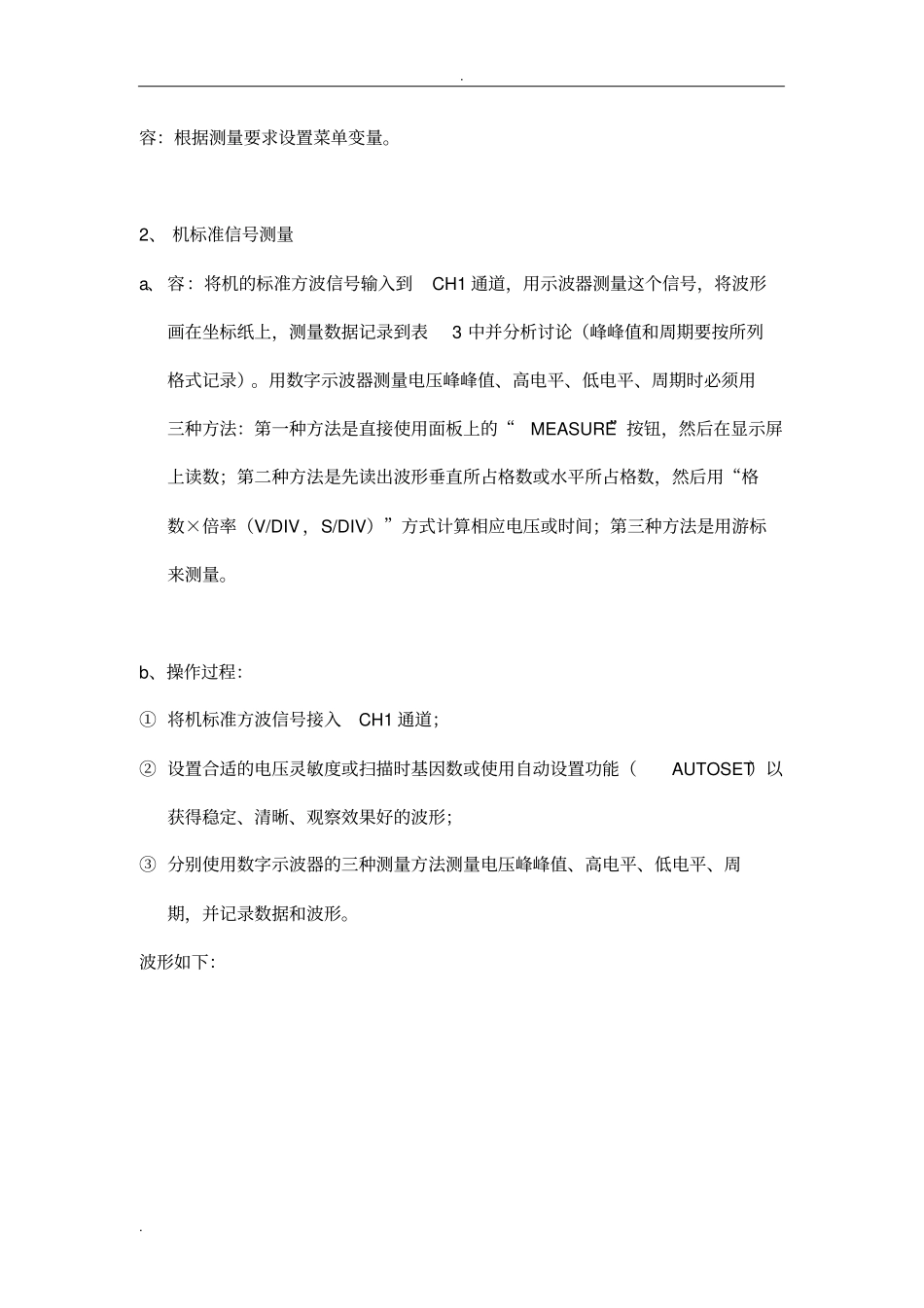

..东南大学电工电子中心实验报告课程名称：电工电子实践初步第1~2次实验..实验名称：常用电子仪器的使用院（系）：自动化学院专业：自动化姓名：XXX学号：0800XX实验室：8室实验组别：XX同组人员：实验时间：2010年8月21~9月9日评定成绩：审阅教师：一、实验目的1、掌握常用电子仪器的使用方法；2、掌握几种典型信号的幅值、有效值和周期的测量；3、学会识别常用电子元器件；4、学会用万用表测量电阻、电容的方法。二、实验仪器设备1、TDS1001型数字示波器；2、F05A型数字合成函数/任意波信号发生器/计数器；3、UT803型数字万用表4、YB2172型交流毫伏表三、实验容1、示波器测量前的调节与准备..容：根据测量要求设置菜单变量。2、机标准信号测量a、容：将机的标准方波信号输入到CH1通道，用示波器测量这个信号，将波形画在坐标纸上，测量数据记录到表3中并分析讨论（峰峰值和周期要按所列格式记录）。用数字示波器测量电压峰峰值、高电平、低电平、周期时必须用三种方法：第一种方法是直接使用面板上的“MEASURE”按钮，然后在显示屏上读数；第二种方法是先读出波形垂直所占格数或水平所占格数，然后用“格数×倍率（V/DIV，S/DIV）”方式计算相应电压或时间；第三种方法是用游标来测量。b、操作过程：①将机标准方波信号接入CH1通道；②设置合适的电压灵敏度或扫描时基因数或使用自动设置功能（AUTOSET）以获得稳定、清晰、观察效果好的波形；③分别使用数字示波器的三种测量方法测量电压峰峰值、高电平、低电平、周期，并记录数据和波形。波形如下：..图1机标准方波信号c、实验数据：测量方法示波器标注示波器实测峰峰值(V)频率(Hz)峰峰值(V)低电平电压(V)高电平电压(V)周期(s)频率(Hz)一51K5.20-0.085.121.000m1．000K二51K5.000.005.001.000m1.000K三51K5.040.005.041.000m1.000K注：三种测量方法的顺序与实验容a中所述顺序一致。d、数据分析：三种方法的测量值均与示波器上的标注值吻合，因方法不同而略有差异，但属正常误差围，说明实验结果正确。e、实验结果分析讨论要点：①在这个实验中我们显然需要选择DC输入耦合方式，那么为什么不能选择AC输入耦合方式呢，如果选择了AC输入耦合方式，测得的波形、峰峰值、低电平电压、高电平电压各会有什么变化呢？答：因为所观测的机标准信号为方波，含有直流分量。若选择AC输入耦合方式，..信号中的直流分量被隔开而只能观测到交流成分，从而使测量值错误，测得的波形下移（如图2所示）、峰峰值不变、低电平电压和高电平电压均为原值减去峰值。图2AC耦合时的机标准方波信号②以YB4320示波器为例，该示波器提供的标准信号是1kHz0.5VPPfU，的方波。假设示波器的读数误差为±0.1格，试计算示波器灵敏度分别选择1V、0.5V、0.2V、0.1V时的相对误差分别为多少。并分析自己在上面的测试中选择的灵敏度是否合适。答：灵敏度为1V/DIV时相对误差=%20%10015.01.0；灵敏度为0.5V/DIV时相对误差=%10%1005.05.01.0；灵敏度为0.2V/DIV时相对误差=%4%1002.05.01.0；灵敏度为0.1V/DIV时相对误差=%2%1001.05.01.0。可见，测量峰峰值为0.5V的方波时，电压灵敏度选择0.1V/DIV最合适，测量误差最小。..③同样假设示波器的读数误差为±0.1格，试计算示波器扫描速率取2ms、1ms、0.5ms、0.2ms和0.1ms时测量的相对误差是多少，并分析自己在上面的测试中选择的扫描速率是否合适。答：扫描速率为2ms/DIV时相对误差=%20%100211.0；扫描速率为1ms/DIV时相对误差=%10%100111.0；扫描速率为0.5ms/DIV时相对误差=%5%1005.011.0；扫描速率为0.2ms/DIV时相对误差=%2%1002.011.0；扫描速率为0.1ms/DIV时相对误差=%1%1001.011.0。可见，测量频率为1KHz、周期为1ms的方波时，扫描速率选择0.1ms/DIV测量误差最小，但为了在示波器上看到1～2个完整周期的波形应选择0.2ms/DIV的扫描速率。④请总结一下示波器测量标准信号的基本步骤和必须注意的要点。答：基本步骤：（以模拟示波器为例）假设示波器使用的是CH1通道1）示波器上，显示方式选择CH1，输入耦合方式选择DC，扫描方式置于自动，调节电平旋钮、位移旋钮、垂直电压灵敏度旋钮和扫描时基因数旋钮，同时将垂直电压灵敏度...
