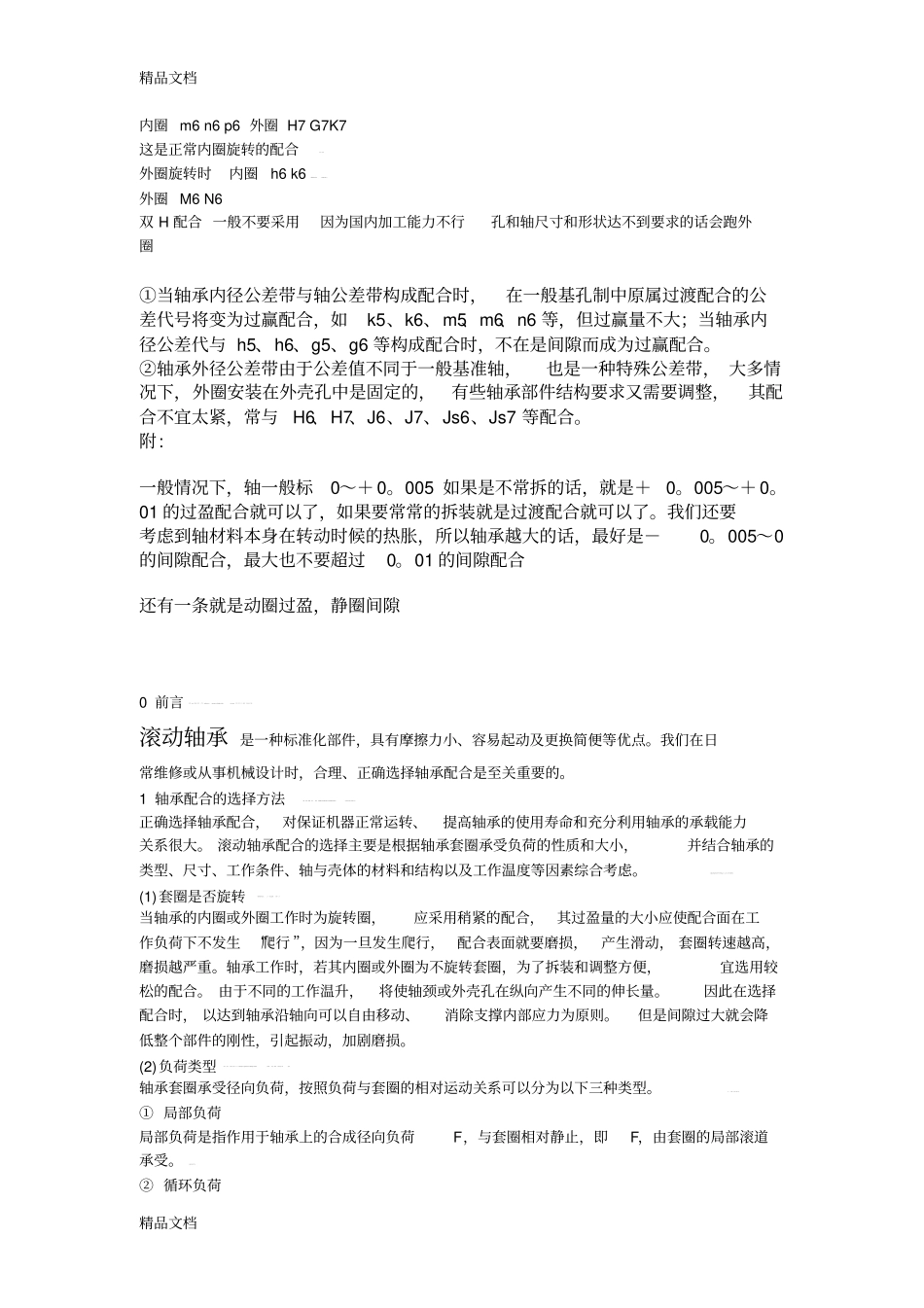

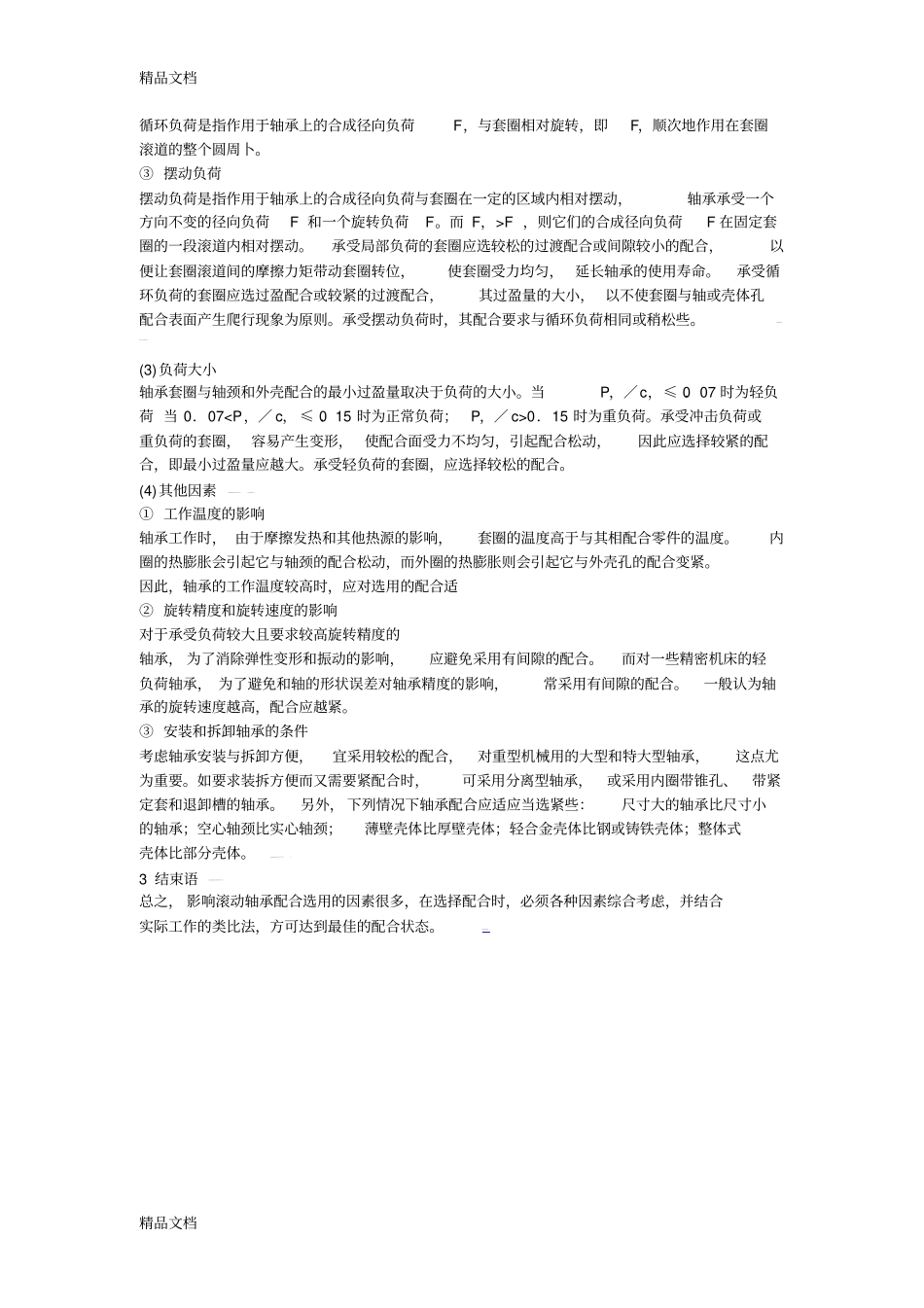

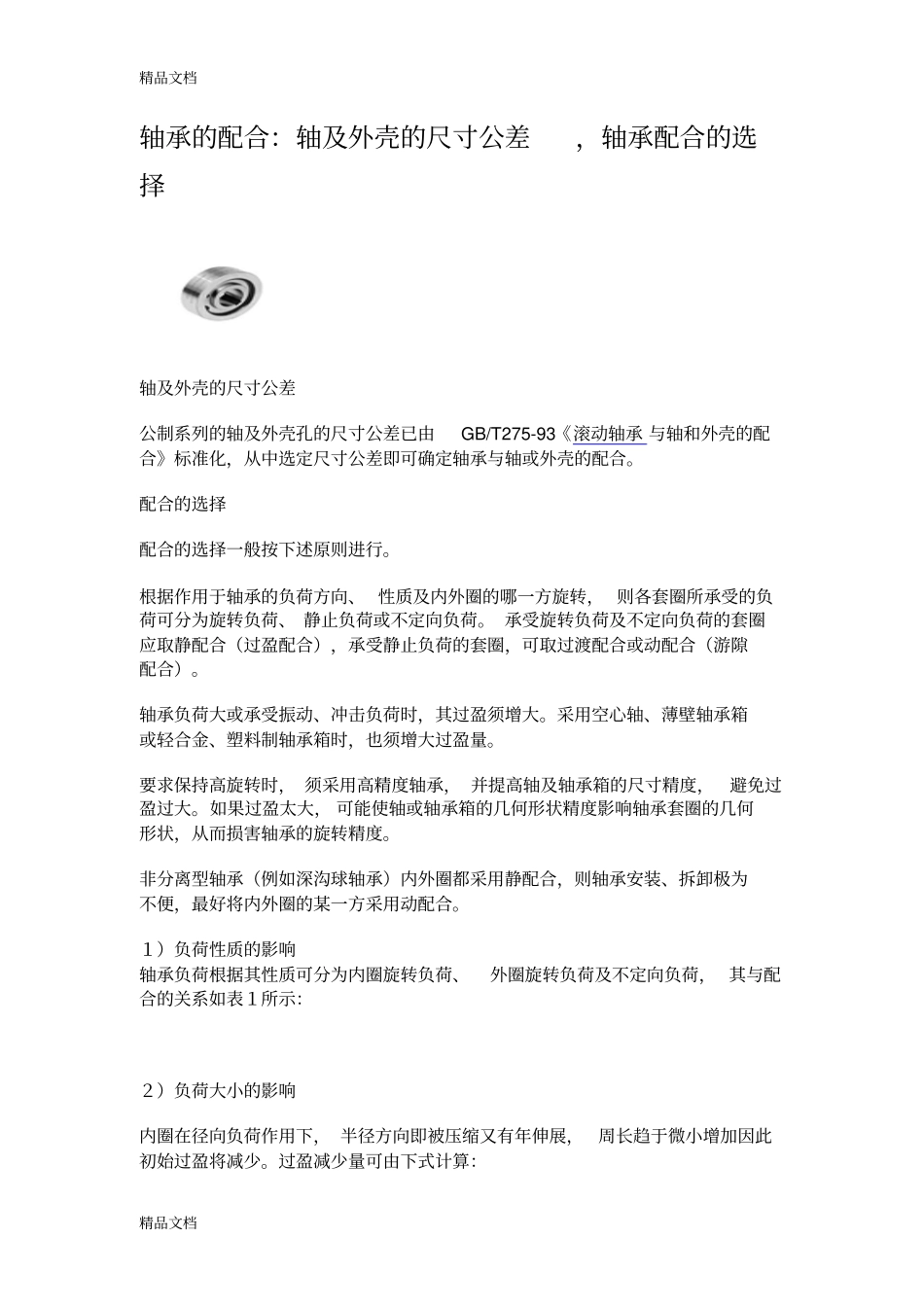

精品文档精品文档内圈m6n6p6外圈H7G7K7这是正常内圈旋转的配合/i"v!s;R!f外圈旋转时内圈h6k6三维网技术论坛/U8G#f&I3o外圈M6N6双H配合一般不要采用因为国内加工能力不行孔和轴尺寸和形状达不到要求的话会跑外圈①当轴承内径公差带与轴公差带构成配合时，在一般基孔制中原属过渡配合的公差代号将变为过赢配合，如k5、k6、m5、m6、n6等，但过赢量不大；当轴承内径公差代与h5、h6、g5、g6等构成配合时，不在是间隙而成为过赢配合。②轴承外径公差带由于公差值不同于一般基准轴，也是一种特殊公差带，大多情况下，外圈安装在外壳孔中是固定的，有些轴承部件结构要求又需要调整，其配合不宜太紧，常与H6、H7、J6、J7、Js6、Js7等配合。附:一般情况下，轴一般标0～＋0。005如果是不常拆的话，就是＋0。005～＋0。01的过盈配合就可以了，如果要常常的拆装就是过渡配合就可以了。我们还要考虑到轴材料本身在转动时候的热胀，所以轴承越大的话，最好是－0。005～0的间隙配合，最大也不要超过0。01的间隙配合还有一条就是动圈过盈，静圈间隙0前言三维,cad,机械技术汽车,catia,pro/e,ug,inventor,solidedge,solidworks,caxa,时空镇江/v0G6A8e!^'|9L滚动轴承是一种标准化部件，具有摩擦力小、容易起动及更换简便等优点。我们在日常维修或从事机械设计时，合理、正确选择轴承配合是至关重要的。1轴承配合的选择方法三维|cad|机械汽车技术|catia|pro/e|ug|inventor|solidedge|solidwors|caxa!x8A1{3w2S/|正确选择轴承配合，对保证机器正常运转、提高轴承的使用寿命和充分利用轴承的承载能力关系很大。滚动轴承配合的选择主要是根据轴承套圈承受负荷的性质和大小，并结合轴承的类型、尺寸、工作条件、轴与壳体的材料和结构以及工作温度等因素综合考虑。www.3dportal.cn*P(f5N3g:D.o+X-r+V5b.@9O(1)套圈是否旋转三维网技术论坛-Z:?9Q#Z6?4P-s:T当轴承的内圈或外圈工作时为旋转圈，应采用稍紧的配合，其过盈量的大小应使配合面在工作负荷下不发生“爬行”，因为一旦发生爬行，配合表面就要磨损，产生滑动，套圈转速越高，磨损越严重。轴承工作时，若其内圈或外圈为不旋转套圈，为了拆装和调整方便，宜选用较松的配合。由于不同的工作温升，将使轴颈或外壳孔在纵向产生不同的伸长量。因此在选择配合时，以达到轴承沿轴向可以自由移动、消除支撑内部应力为原则。但是间隙过大就会降低整个部件的刚性，引起振动，加剧磨损。(2)负荷类型三维,cad,机械技术汽车,catia,pro/e,ug,inventor,solidedge,solidwors,caxa,时空镇江"m#Ip%u7`.[4H轴承套圈承受径向负荷，按照负荷与套圈的相对运动关系可以分为以下三种类型。6;o/X3~1x%e6i*t'P①局部负荷局部负荷是指作用于轴承上的合成径向负荷F，与套圈相对静止，即F，由套圈的局部滚道承受。%J9X!]3Y2r'|②循环负荷精品文档精品文档循环负荷是指作用于轴承上的合成径向负荷F，与套圈相对旋转，即F，顺次地作用在套圈滚道的整个圆周卜。③摆动负荷摆动负荷是指作用于轴承上的合成径向负荷与套圈在一定的区域内相对摆动，轴承承受一个方向不变的径向负荷F和一个旋转负荷F。而F，>F，则它们的合成径向负荷F在固定套圈的一段滚道内相对摆动。承受局部负荷的套圈应选较松的过渡配合或间隙较小的配合，以便让套圈滚道间的摩擦力矩带动套圈转位，使套圈受力均匀，延长轴承的使用寿命。承受循环负荷的套圈应选过盈配合或较紧的过渡配合，其过盈量的大小，以不使套圈与轴或壳体孔配合表面产生爬行现象为原则。承受摆动负荷时，其配合要求与循环负荷相同或稍松些。三维网技术论坛:i)T8j+?8H4D(3)负荷大小轴承套圈与轴颈和外壳配合的最小过盈量取决于负荷的大小。当P，／c，≤0．07时为轻负荷当0．070．15时为重负荷。承受冲击负荷或重负荷的套圈，容易产生变形，使配合面受力不均匀，引起配合松动，因此应选择较紧的配合，即最小过盈量应越大。承受轻负荷的套圈，应选择较松的配合。(4)其他因素www.3dportal.cn9{$h,c$f%z3t+B"@]7R①工作温度的影响轴承工作时，由于摩擦发热和其他热源的影响，套圈的温度高于与其相配合零件的温度。内...
